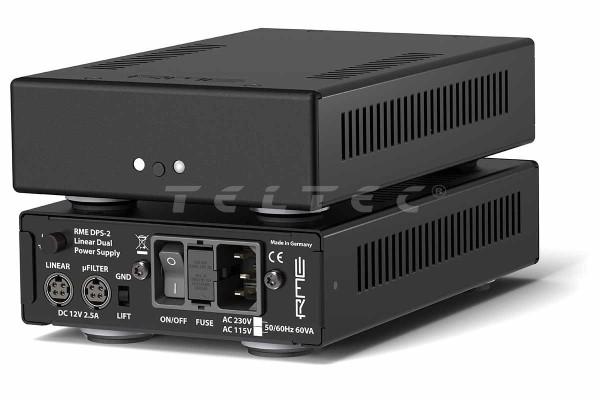

RME DPS-2
Linearnetzteil für Audioanwendungen mit µFilter-Technologie

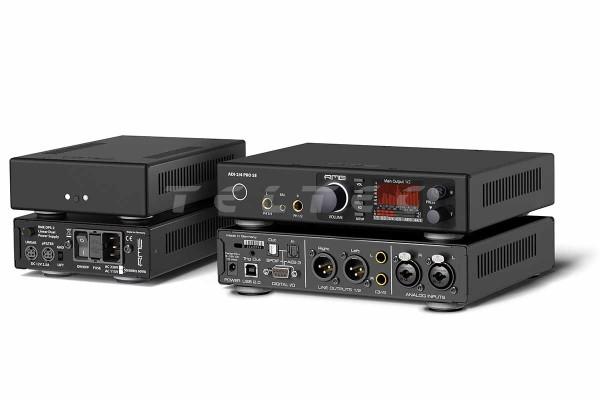

Das RME DPS-2 ist ein Linearnetzteil für Audioanwendungen mit µFilter-Technologie. Es verfügt über mehrere Funktionen, darunter zwei Ausgänge mit individueller Filterung. Sein Gehäusedesign und die Frontplatte orientieren sich an der ADI-2 Serie von RME und bieten somit ein innovatives Schaltungsdesign auf halber Rackbreite. Der Linear-Ausgang stellt einen klassischen Gleichstromausgang dar, der jedoch mit mehrstufigen passiven und aktiven Filtern ausgestattet ist. Hierzu gehören eine 30.000 µF-Kondensatorbank, eine Ferrit-Drossel und ein aktives Ausgangsfilter mit einem Hybrid-Spannungsregler. Der zweite Ausgang basiert auf RMEs µFilter-Technologie, die das vorgefilterte Signal des Linear-Ausgangs mithilfe hoch effizienter aktiver Filter weiter verarbeitet. Dadurch wird ein äußerst sauberes DC-Ausgangssignal erzeugt, das praktisch keine Störungen aufweist, selbst in nur geringfügigen Mikrovoltbereichen. Zusätzlich integriert der Ausgang Sensortechnologie, die die Ausgangsspannung direkt am DC-Stecker des mitgelieferten DC-Spezialkabels misst und regelt. Dies gewährleistet eine äußerst niedrige Ausgangsimpedanz und Load-Regulation. Somit wird eine saubere Ausgangsspannung von +12,0 V mit 2,5 A sichergestellt und lastabhängige Spannungsabfälle nahezu vollständig eliminiert. Durch die Kombination eines zweistufigen HF-Netzfilters und eines DC-Netzfilters auf der AC-Seite bietet das DPS-2 eine optimale Leistung ohne Störgeräusche. Durch den Ground-Lift-Schalter kann die Masse des DC-Ausgangs bei Bedarf vom Schutzkontakt getrennt werden, um beispielsweise Brummschleifen aufzuheben. Dies hat keine Auswirkungen auf die Sicherheit, da der Schutzkontakt des Netzkabels weiterhin fest mit dem Gehäuse und der Erdungsklemme verbunden ist. Zudem ist das DPS-2 mit einer Erdungsschraube (GND Schraubklemme) ausgestattet, die es ermöglicht, andere Geräte zu erden oder eine alternative Erdung für die Audio-Stromversorgung zu nutzen.
Hauptmerkmale
- Linearnetzteil für Audioanwendungen
- Super Low Noise
- µFilter-Technologie
- klassischer Gleichstromausgang mit mehrstufigen passiven und aktiven Filtern
- 30.000 µF-Kondensatorbank
- Ferrit-Drossel
- aktives Ausgangsfilter mit Hybrid-Spannungsregler

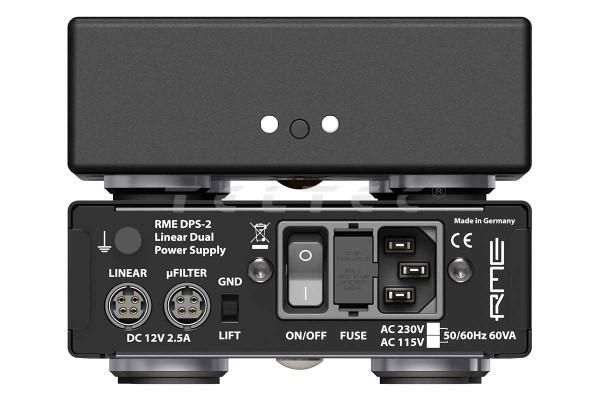

- Anschlüsse:
- DC Ausgang Linear 12 V 2.5 A
- DC Ausgang Filter 12 V 2.5 A
- GND Schraubklemme
- IEC-Netzsteckdose
- Ausgangsspannung von +12,0 V mit 2,5 A
- zwei mehrfarbige Front-LEDs
- Ground-Lift-Schalter
- verfügt über eine Erdungsschraube (GND Schraubklemme)
- äußerst niedrige Ausgangsimpedanz und Load-Regulation
Lieferumfang
- 1x RME DPS-2
Technische Daten
Netzseite - AC Mains (Primär) |
|
Nominale Eingangsspannung | 230 V |
Maximaler Eingangsspannungsbereich | 200 V – 260 V |
Leistungsaufnahme Leerlauf | 1 Watt |
Leistungsaufnahme typisch, 2 A Last, Linear | 38,5 Watt |
Leistungsaufnahme typisch, 2 A Last μFilter | 39,8 Watt |
Sicherungen | 2 x 250 V / 0,63 A Träge, Größe: 5x20 mm |
DC Linear (Sekundär) |
|
Maximale Ausgangsspannung | 12,2 V @ 0 A |
Minimale Ausgangsspannung | 10,8 V @ 3 A |
Dauer-Ausgangsstrom | 2,5 A |
Dauer-Ausgangsleistung | 30 Watt |
Maximaler Ausgangsstrom | 4,0 A |
Kurzschlußstrom | < 0,1 A |
Noise @ 1 A, AES17 | 30 μV, 3 μV A-bewertet |
Noise @ 1 A, 100 kHz Bandbreite | 30 μV, 4 μV A-bewertet |
Noise @ 2 A, AES17 | 111 μV, 14 μV A-bewertet |
Noise @ 2 A, 100 kHz Bandbreite | 111 μV, 14 μV A-bewertet |
Ausgangsimpedanz mit Kabel | 0,22 Ohm |
Load Regulation (0/1/2 A) | 3,63 % |
Überlastschutz | > 3,2 A |
Überhitzungsschutz | > 80 °C |
Unterspannungserkennung | < 9,5 V |
DC μFilter (Sekundär) |
|
Ausgangsspannung | 12,0 V |
Dauer-Ausgangsstrom | 2,5 A |
Dauer-Ausgangsleistung | 30 Watt |
Maximaler Ausgangsstrom | 3,5 A |
Kurzschlußstrom | <0,1 A |
Noise @ 0 - 3 A, AES17 | < 2 μV, < 1 μV A-bewertet |
Noise @ 0 - 3 A, 100 kHz Bandbreite | < 3 μV, < 2 μV A-bewertet |
Ausgangsimpedanz mit Kabel | 0,012 Ohm |
Load Regulation (0/1/2 A) | 0,20 % |
Überlastschutz | > 3,2 A |
Überhitzungsschutz | > 80 °C |
Unterspannungserkennung | < 9,5 V |
Allgemeines |
|
Masse (BxHxT) | 130 x 44 x 205 mm, H 52 mit Füßen |
Gewicht | 1890 g |
Temperaturbereich | +5 °C bis zu +40 °Celsius |
Relative Luftfeuchtigkeit | < 75%, nicht kondensierend |
