Product information "RME Digiface Ravenna"

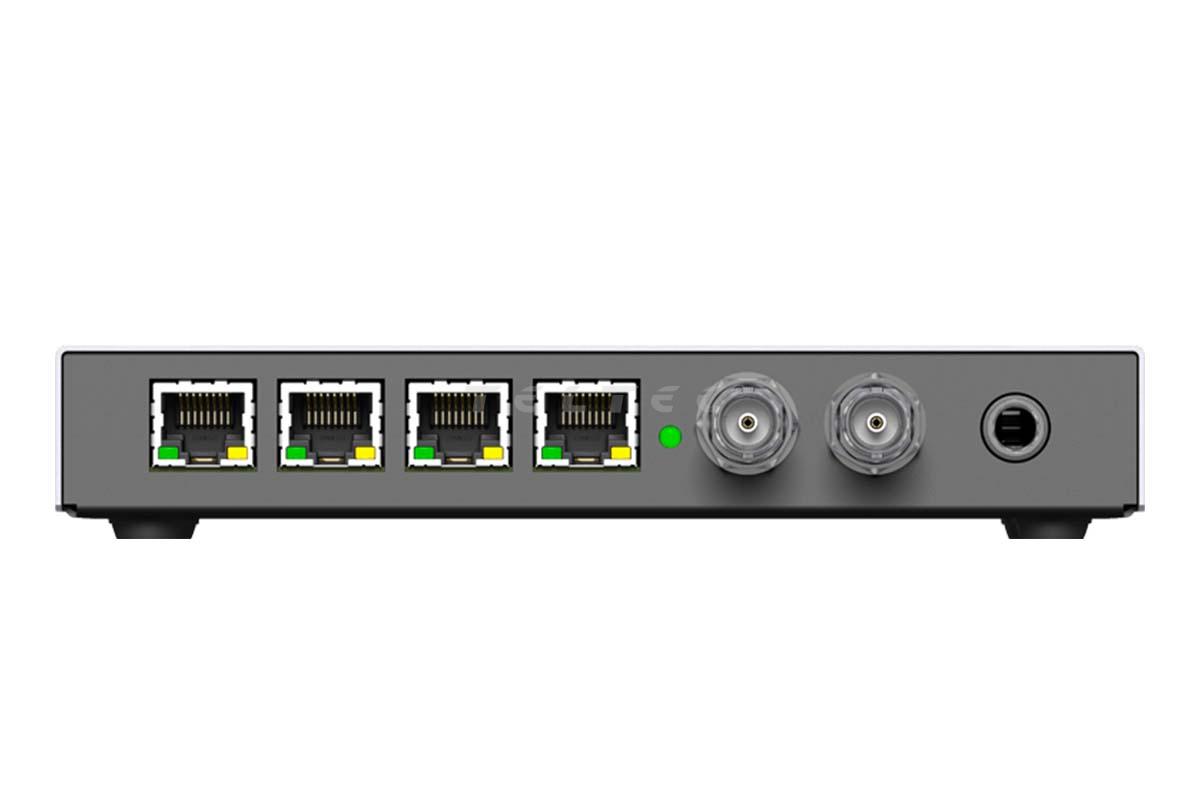

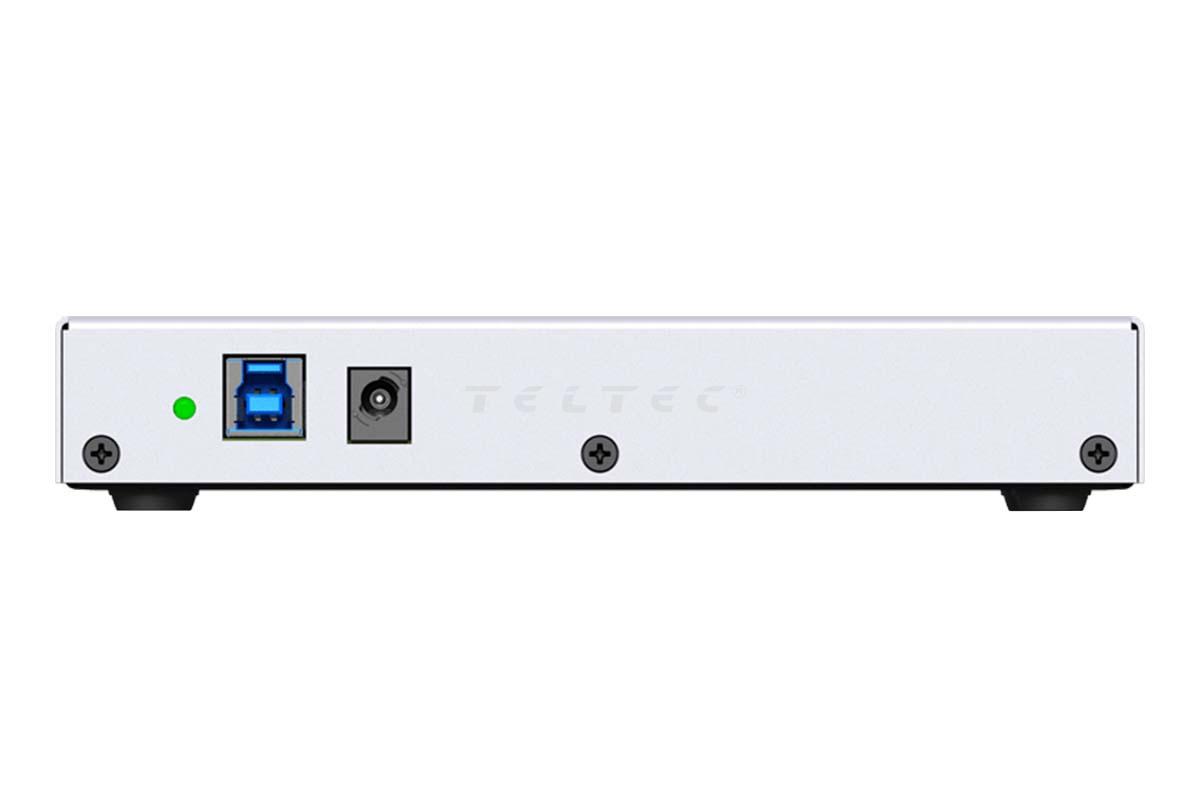

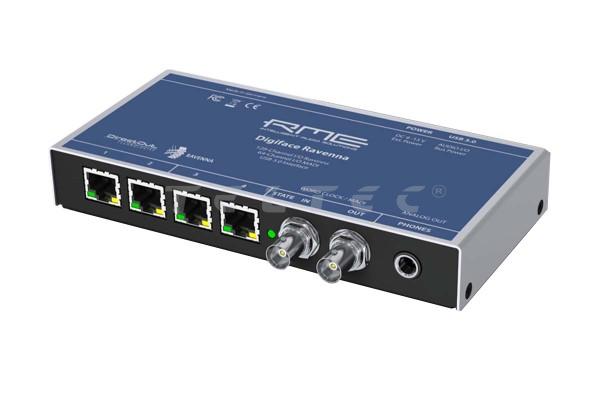

Das RME Digiface Ravenna ist ein mobiles 192 kHz USB Audio-Interface, das auf dem Digiface Dante basiert und mit dem DirectOut RAVENNA-Modul ausgerüstet ist. Das Gerät verfügt über 2 BNC-Buchsen und ermöglicht die Übertragung via USB 3.0 von bis zu 128 RAVENNA- sowie 64 MADI-Kanälen. Das Interface bietet auf der Netzwerkseite eine vollständige RAVENNA-Unterstützung mit AES67 und ST2110-30/31 sowie redundantem Audio-over-IP-Streaming gemäß ST2022-7. Es kann auch als mobiler 64-Kanal RAVENNA/MADI-Konverter ohne Verbindung zu einem Computer verwendet werden. Die koaxialen MADI-I/O-Anschlüsse können zusätzlich als Wordclock-Sync-I/O konfiguriert werden. Das Digiface Ravenna arbeitet im USB- als auch im Standalone-Betrieb und enthält darüber hinaus den digitalen Echtzeit-Mischer TotalMix FX. Über TotalMix Remote wird die Fernsteuerung über iOS, PC oder Mac ermöglicht.

Hauptmerkmale

alle Einstellungen in Echtzeit änderbar
Puffergrößen/Latenzzeiten zwischen 32 und 8192 Samples wählbar
2x Kanäle Analog-Monitoring
4x Gigabit Ethernet Port, 100 Mbit/s kompatibel
Clock-Quellen MADI, Word Clock, Intern oder Ravenna (PTP)
TotalMix für Latenz-freie Submixe und perfektes ASIO Direct Monitoring
TotalMix FX: 4096-Kanal Mischer mit 46 Bit interner Auflösung
DIGICheck DSP: Levelmeter in Hardware mit Peak- und RMS-Berechnung
Stand-Alone Betrieb als RAVENNA von/zu MADI Konverter
USB Fehleranalyse, Anzeige im Settingsdialog

Lieferumfang

1x RME Digiface Ravenna
1x Verbindungskabel USB 3.0, 1,8 m
1x externes Schaltnetzteil mit verriegelbarem Stecker, DC 12 V 24 W
1x Netzkabel

Garantie

2 Jahre Herstellergarantie

Technische Daten

Gigabit Ethernet Port	RJ45 100 Mbit/s, 1 Gbit/s Standard Port LEDs: Gelb Verbunden, Grün Datenverkehr unterstützt Straight und Crossover Kabel (Auto MDI-X) Netzwerk-basierte Fernsteuerung des Gerätes (TotalMix Remote)
RAVENNA Modul	unterstützt RAVENNA, AES67, ST 2110-30 / -31, ST 2022-7 Network-Layer 3 Modi: Switched und Redundant nach ST 2022-7 32 Streams 128 Kanäle Single Speed, 64 Kanäle Double Speed, 32 Kanäle Quad Speed Clocks: PTP, Internal Samplefreuqenzen: 44.1, 48, 88.2, 96, 176.4, 192 kHz, +/-12.5 % Routing: Kanal-basierte Routing Matrix Konfiguration: Browser GUI, globcon control, NMOS IS-04 / IS-05
MADI Eingang	Koaxial über BNC, 75 Ohm, nach AES10-1991 hochempfindliche Eingangsstufe (< 0,2 Vss) akzeptiert 56 Kanal und 64 Kanal Modus, sowie 96k Frame Standard: maximal 64 Kanäle 24 Bit 48 kHz S/MUX: maximal 32 Kanäle 24 Bit 96 kHz S/MUX4: maximal 16 Kanäle 24 Bit 192 kHz Lock Range: 25 kHz – 54 kHz
MADI Ausgang	Koaxial über BNC, 75 Ohm, nach AES10-1991 Ausgangsspannung 400 mVss Kabellänge bis zu 50 m generiert 56 Kanal und 64 Kanal Modus, sowie 96k Frame Single Wire: maximal 64 Kanäle 24 Bit 48 kHz S/MUX / 96k Frame: maximal 32 Kanäle 24 Bit 96 kHz S/MUX4: maximal 16 Kanäle 24 Bit 192 kHz
Ausgang Analog Phones 129/130	Rauschabstand (DR): 110 dB unbewertet, 113 dBA Frequenzgang @ 44,1 kHz, -0,5 dB: 0 Hz - 20,8 kHz Frequenzgang @ 96 kHz, -0,5 dB: 0 Hz - 45 kHz Frequenzgang @ 192 kHz, -1 dB: 0 Hz - 89 kHz THD @ -1 dBFS: - 96 dB, 0,0016 % THD+N @ -1 dBFS: -95 dB, 0,0017 % Übersprechdämpfung: > 100 dB Ausgang: 6,3 mm Stereoklinke, unsymmetrisch  Ausgangsimpedanz: 2 Ohm Ausgangspegel bei 0 dBFS, 1 kOhm Last: +9,5 dBu Max. Ausgangsleistung @ 0,1% THD: 50 mW
Word Clock In	BNC, nicht terminiert (10 kOhm) schaltbare interne Terminierung 75 Ohm automatische Double/Quad Speed Detektion und Konvertierung zu Single Speed
Word Clock Out	BNC Maximaler Pegel: 5 Vss Pegel bei Terminierung mit 75 Ohm: 4,0 Vss Innenwiderstand: 10 Ohm
Ausgang Analog Phones	Rauschabstand (DR): 110 dB unbewertet, 113 dBA Frequenzgang @ 44,1 kHz, -0,5 dB: 0 Hz - 20,8 kHz Frequenzgang @ 96 kHz, -0,5 dB: 0 Hz - 45 kHz Frequenzgang @ 192 kHz, -1 dB: 0 Hz - 89 kHz THD@-1dBFS:-96dB,0,0016% THD+N @ -1 dBFS: -95 dB, 0,0017 % Übersprechdämpfung: > 100 dB Ausgang: 6,3 mm Stereoklinke, unsymmetrisch Ausgangsimpedanz: 2 Ohm Ausgangspegel bei 0 dBFS, 1 kOhm Last: +9,5 dBu Max. Ausgangsleistung @ 0,1% THD: 50 mW
Digital	Clocks: Intern, RAVENNA (PTP), Word, MADI unterstützte Samplefrequenzen: 44,1 kHz bis 192 kHz
Allgemeines
Stromversorgung	USB Bus Power oder externes Netzteil
Typischer Leistungsbedarf	3 Watt
Strombedarf bei 5 Volt Bus Power	600 mA
Maximaler Leistungsbedarf	6 Watt (1,2 A)
Temperaturbereich	+5° bis zu +50° Celsius
Relative Luftfeuchtigkeit	< 75%, nicht kondensierend
Maße	170 x 26 x 84 mm (B x H x T)
Gewicht	500 g
