PTZOptics MiniJoy

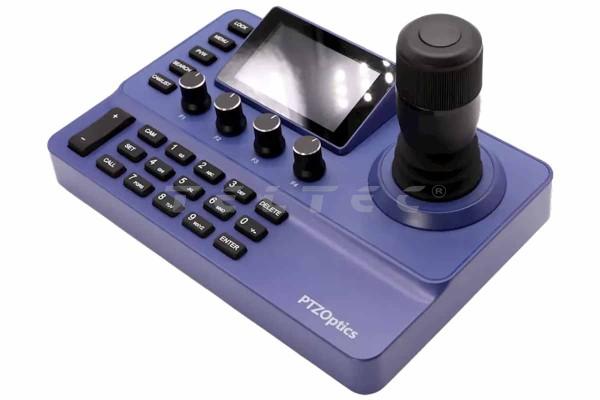

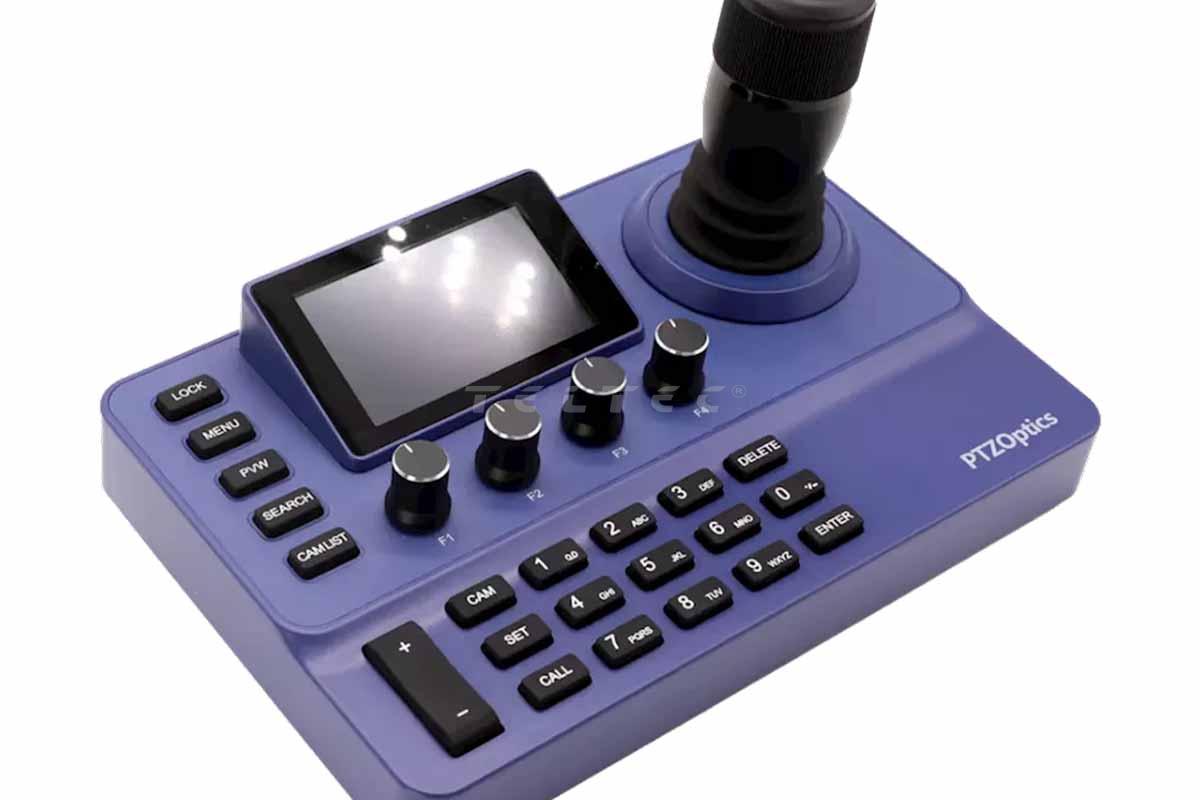

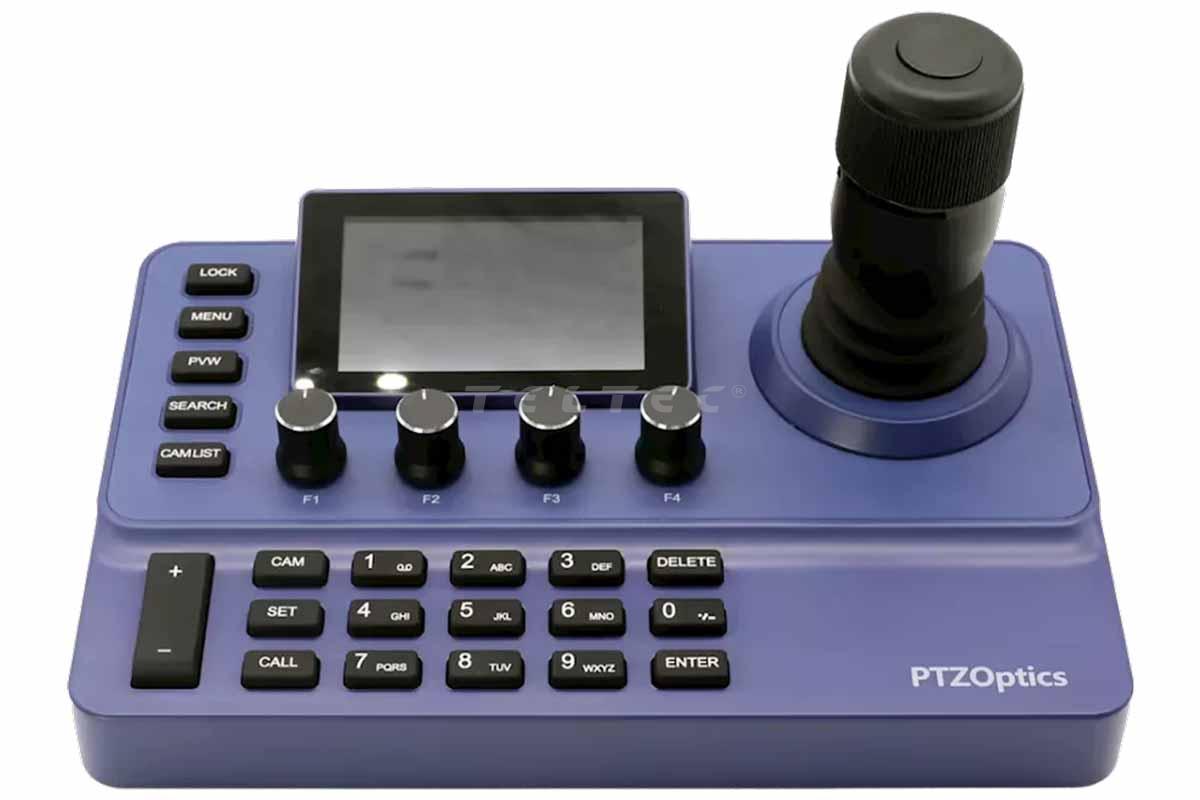

PTZOptics MiniJoy ist ein PTZ-Joystick-Controller zur Steuerung von PTZ-Kameras über IP und über eine serielle RS-422/RS-485-Schnittstelle. Der 4D-Joystick steuert Pan, Tilt und Zoom gleichzeitig, der Zoom wird über das Drehen des Joysticks bedient. Ein integriertes 3"-LCD-Farbdisplay zeigt die Vorschau von NDI- und RTSP-Streams, ein HDMI-2.0-Ausgang gibt bis 4K30 an einen externen Monitor aus. Vier Drehregler mit Druckfunktion lassen sich auf sechs Seiten mit insgesamt 24 Funktionen belegen, etwa für Belichtung, Weißabgleich, Fokus oder Presets. Die Stromversorgung erfolgt per PoE nach 802.3af oder über ein 12-V-DC-Netzteil, die Stellfläche beträgt 210 x 138 mm.

Das Wichtigste in 4 Punkten

• IP- und serielle Steuerung: VISCA over IP, VISCA TCP, ONVIF und NDI über RJ45 sowie VISCA, Pelco-D und Pelco-P über RS-422/RS-485
• Integrierte Videovorschau auf dem 3"-Display per NDI oder RTSP, zusätzlich HDMI-2.0-Ausgang bis 4K30
• 4 Drehregler auf 6 Seiten für 24 frei belegbare Kamerafunktionen
• Stromversorgung per PoE (802.3af) oder 12 V DC, Stellfläche 210 x 138 mm

Für wen ist der PTZOptics MiniJoy geeignet?

Der PTZOptics MiniJoy richtet sich an Produktionen, die mehrere PTZ-Kameras von einem Platz aus steuern, etwa in Gotteshäusern, Studios, bei Live-Events, im Sport und in mobilen Produktionen. Durch die Stellfläche von 210 x 138 mm passt der Controller auch an Regieplätze mit wenig Platz und in kompakte mobile Systeme.

Gesteuert werden Kameras, die VISCA over IP, VISCA TCP, ONVIF oder NDI im Netzwerk unterstützen, sowie Kameras mit serieller Steuerung über RS-422 oder RS-485 per VISCA, Pelco-D oder Pelco-P. ONVIF und NDI werden mit eingeschränktem Funktionsumfang unterstützt. Ob eine bestimmte Kamera vollständig mit dem MiniJoy zusammenarbeitet, hängt vom unterstützten Steuerprotokoll ab und ist vor dem Einsatz zu prüfen.

In der Praxis

Kameras im Netzwerk findet der PTZOptics MiniJoy über die SEARCH-Taste per VISCA (UDP), ONVIF und NDI. Gefundene Kameras werden in die Geräteliste übernommen und können umbenannt werden; nicht gefundene Kameras lassen sich manuell über IP-Adresse und Protokoll anlegen. Die ersten sieben Kameraplätze sind für den direkten Zugriff vorgesehen, weitere Plätze stehen zusätzlich zur Verfügung. Die Auswahl erfolgt über CAM LIST oder direkt über CAM, Kameranummer und ENTER.

Presets werden mit SET gespeichert und mit CALL abgerufen; der Ziffernblock arbeitet wahlweise im Modus für 10 oder für 255 Presets. Mit PTZ Trace zeichnet der Controller eine Pan-, Tilt- und Zoom-Bewegung auf einem Preset auf und gibt sie einmalig oder in Schleife wieder. Die Feinheit der Joystick-Geschwindigkeit ist für Pan/Tilt und Zoom jeweils in 7 bis 21 Stufen einstellbar, die Pan- und Tilt-Richtung lässt sich umkehren.

Kameraverwaltung, Reglerbelegung und Netzwerkeinstellungen sind zusätzlich über ein Webinterface zugänglich. Dort lässt sich die Konfiguration exportieren und auf einen anderen MiniJoy übertragen. Das Webinterface zeigt Standbilder der Kameras; die laufende Videovorschau erfolgt am Display des Controllers und am HDMI-Ausgang.

Hinweise

• Der PTZOptics MiniJoy ist ausschließlich für den Betrieb in Innenräumen vorgesehen.
• Vor dem Anschließen der seriellen Verkabelung Controller und Kamera ausschalten.
• Nur für den MiniJoy vorgesehene Firmware verwenden und Strom- sowie Netzwerkverbindung während eines Updates nicht trennen.

Hauptmerkmale

• PTZ-Joystick-Controller für IP- und serielle PTZ-Kameras
• 4D-Joystick für Pan, Tilt und Zoom, Taste zur Rückkehr in die Home-Position
• IP-Protokolle: VISCA over IP (UDP), VISCA TCP, ONVIF und NDI; ONVIF und NDI eingeschränkt
• Serielle Protokolle: VISCA, Pelco-D, Pelco-P über RS-422 / RS-485
• Bis zu 1000 Kameras, bis zu 255 Presets je Kamera
• 3"-LCD-Farbdisplay mit NDI- und RTSP-Vorschau
• 1x HDMI 2.0 Ausgang bis 4K30
• 4 Drehregler mit Druckfunktion, 6 Belegungsseiten
• Webinterface mit Kamerasuche sowie Import und Export der Konfiguration
• Stromversorgung 12 V DC oder PoE (802.3af), Nennleistung 3 W

Lieferumfang

• 1x PTZOptics MiniJoy
• 1x 12-V-DC-Netzteil

Technische Daten

FAQs

Mit welchen Kameras lässt sich der PTZOptics MiniJoy kombinieren?

Mit PTZ-Kameras, die VISCA over IP, VISCA TCP, ONVIF oder NDI im Netzwerk unterstützen, sowie mit Kameras, die seriell über RS-422 oder RS-485 per VISCA, Pelco-D oder Pelco-P gesteuert werden. ONVIF, NDI sowie Sony VISCA werden mit eingeschränktem Funktionsumfang unterstützt. Der tatsächliche Funktionsumfang mit einem bestimmten Kameramodell ist vor dem Einsatz zu prüfen.

Kann der PTZOptics MiniJoy per PoE betrieben werden?

Ja, über einen PoE-Switch nach 802.3af. Alternativ wird der Controller über das mitgelieferte 12-V-DC-Netzteil versorgt.

Wie zeigt der PTZOptics MiniJoy das Kamerabild an?

Das 3"-LCD-Farbdisplay zeigt die Vorschau per NDI oder RTSP, der HDMI-2.0-Ausgang gibt bis 4K30 an einen externen Monitor aus. Das Webinterface zeigt nur Standbilder der Kameras.

Wie viele Kameras und Presets verwaltet der PTZOptics MiniJoy?

Bis zu 1000 Kameras und bis zu 255 Presets je Kamera. Serielle Kameras werden über die Adressen 1 bis 7 angesprochen.

Welche Funktionen lassen sich auf die Drehregler legen?

Jede der 6 Seiten belegt die 4 Drehregler mit je einer Funktion. Zur Auswahl stehen unter anderem Pan/Tilt-, Zoom- und Fokusgeschwindigkeit, Blende, Verschlusszeit, Gain, Weißabgleich, Fokusmodus, Preset-Abruf, PTZ Trace, Auto-Tracking-Umschaltung und das Starten von RTMP-Streams der ausgewählten Kamera. Die Belegung erfolgt am Controller oder im Webinterface.

Zubehör und Systemintegration

• Zwingend benötigt: ein Netzwerk-Switch für die IP-Steuerung oder eine serielle Verkabelung zum RS-422/RS-485-Phoenix-Anschluss für serielle Kameras.
• Häufig sinnvoll: ein PoE-Switch nach 802.3af, wenn der Controller ohne separates Netzteil betrieben werden soll.
• Optional: ein externer Monitor mit HDMI-Eingang für die Videokontrolle über den HDMI-2.0-Ausgang bis 4K30.
• Alternativen: PTZOptics führt weitere Joystick-Controller, darunter SuperJoy, PT Joy G4 und HC Joy G4.
• Systemergänzung: PTZ-Kameras mit VISCA over IP, VISCA TCP, ONVIF, NDI oder serieller VISCA-/Pelco-Steuerung.

Das sollte man vor dem Kauf wissen

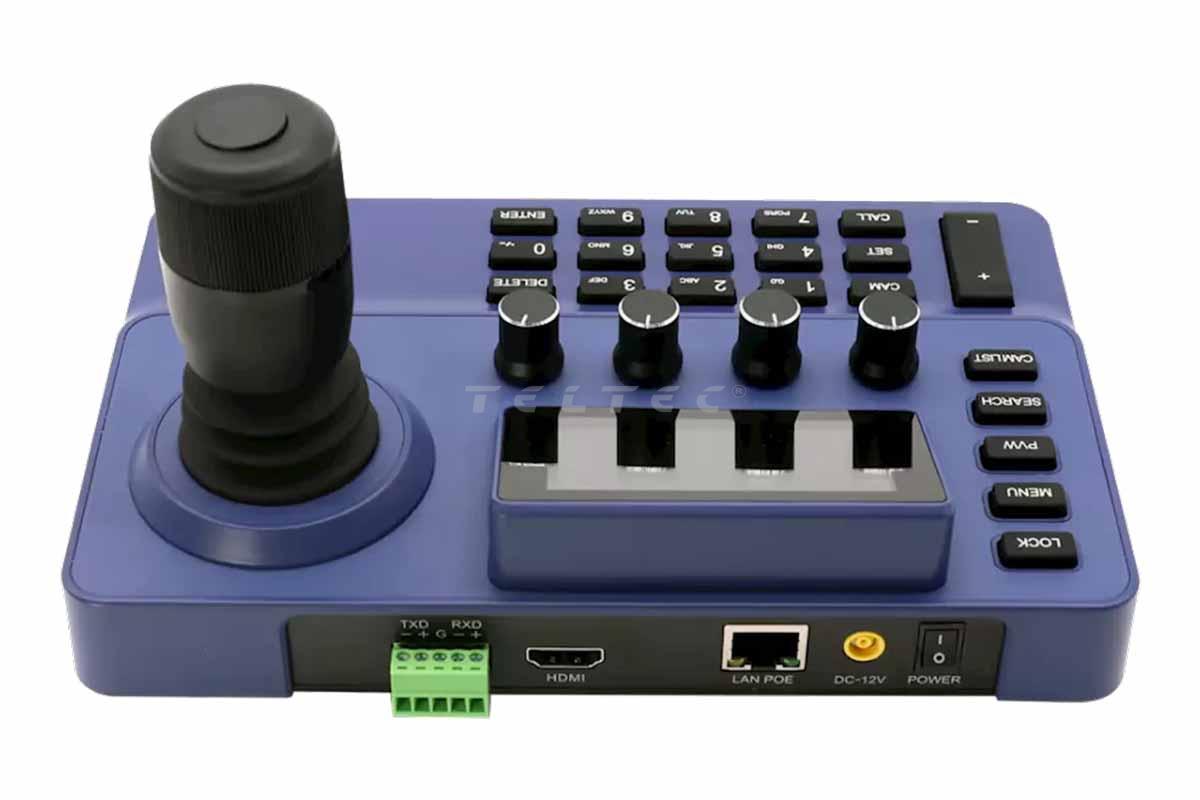

• Die serielle Schnittstelle ist als RS-422/RS-485 mit Phoenix-Steckverbinder ausgeführt. Die Pinbelegung der Kamera muss vor dem Anschluss mit der des Controllers abgeglichen werden.
• Seriell werden nur die Kameraadressen 1 bis 7 unterstützt. Die Höchstzahl von 1000 Kameras bezieht sich auf die Steuerung über das Netzwerk.
• ONVIF, NDI und Sony VISCA werden eingeschränkt unterstützt. Bei Kameras, die nur über diese Protokolle angesprochen werden, ist der nutzbare Funktionsumfang vorab zu prüfen.
• Das Webinterface zeigt nur Standbilder. Die laufende Vorschau erfolgt am Display des Controllers oder über den HDMI-Ausgang.
• Der Betrieb ist nur in Innenräumen vorgesehen. Die zulässige Betriebstemperatur liegt bei -10 °C bis 40 °C.

Beratung zur Systemzusammenstellung

Beim PTZOptics MiniJoy entscheidet das Steuerprotokoll der Kameras über die Einbindung: IP-Kameras mit VISCA over IP lassen sich über die Netzwerksuche direkt übernehmen, bei ONVIF- und NDI-Kameras ist der Funktionsumfang zu prüfen, bei seriellen Kameras die Verkabelung zum RS-422/RS-485-Anschluss. Dazu kommen die Frage nach PoE oder Netzteil, die Videovorschau per NDI oder RTSP sowie ein externer Monitor am HDMI-Ausgang.

Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: vom Steuerprotokoll der Kameras und dem Netzwerk bis zur passenden Stromversorgung und Videovorschau.
