NANLUX FR-MT25-4 Vierfach-Montagerahmen für Matrix 2500B/2500C

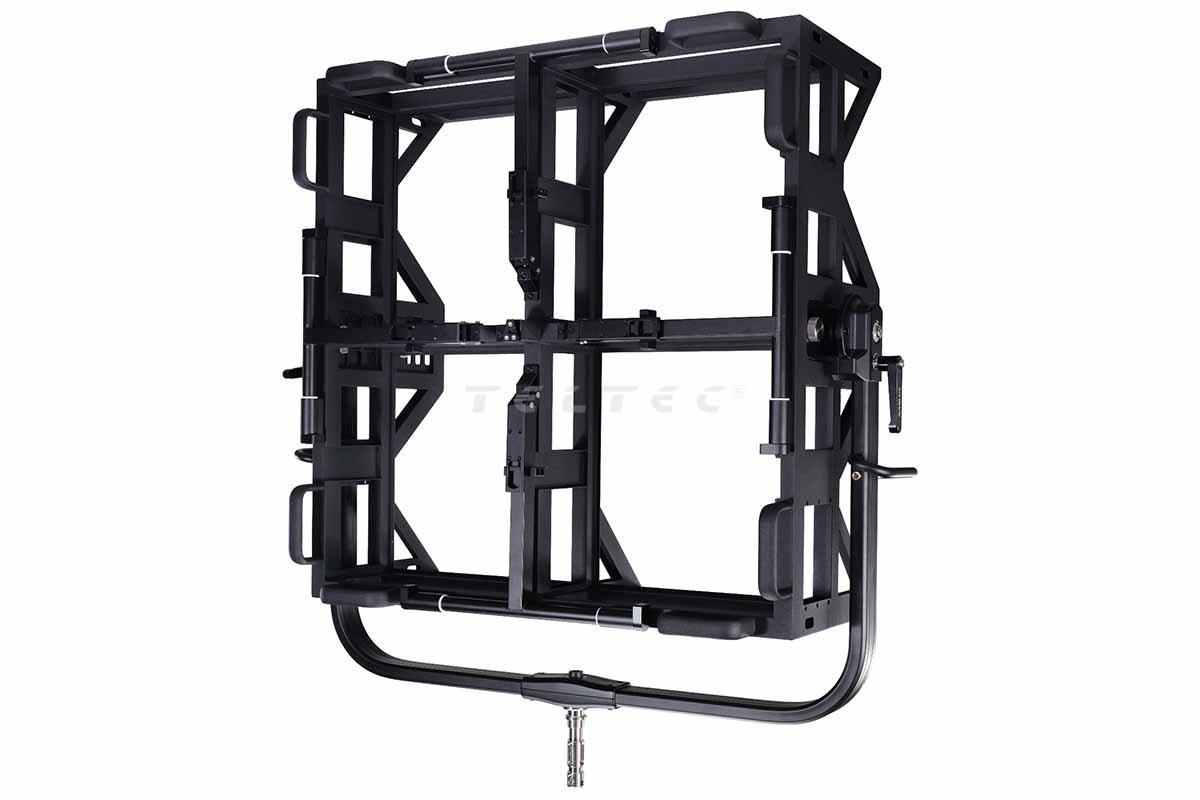

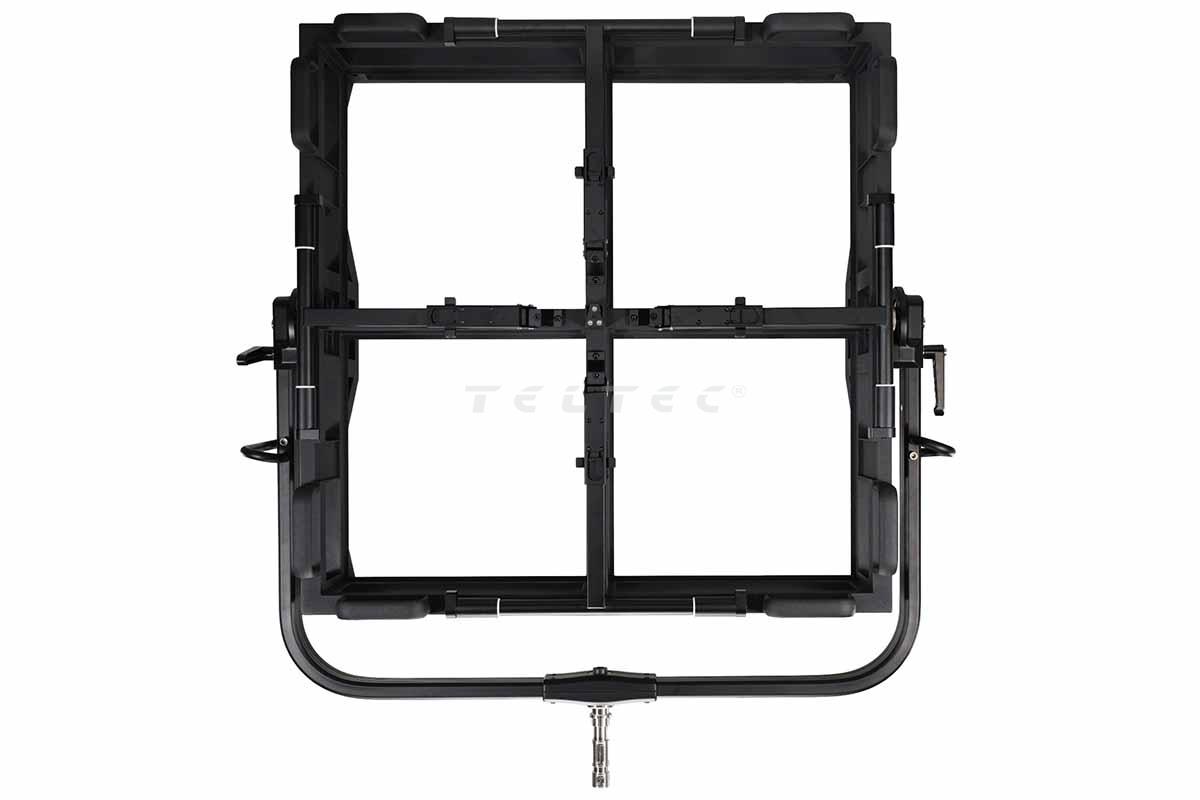

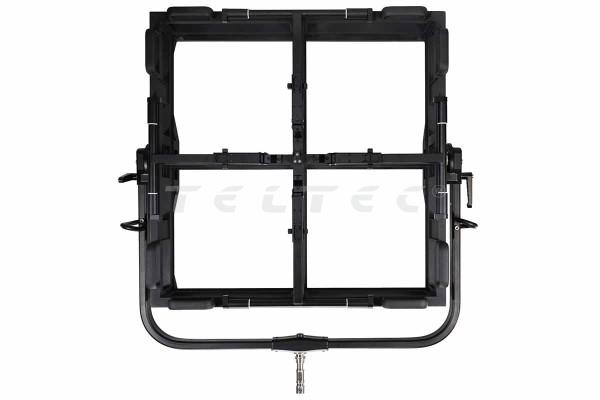

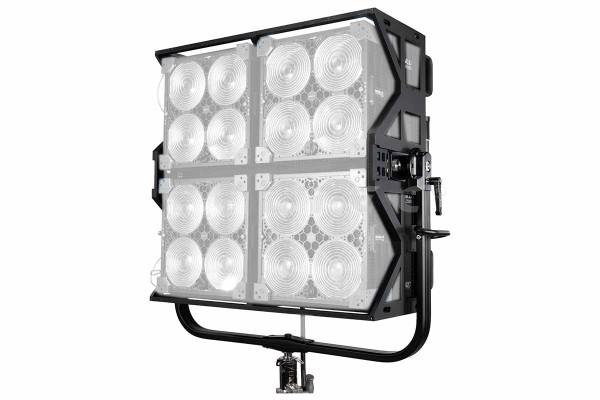

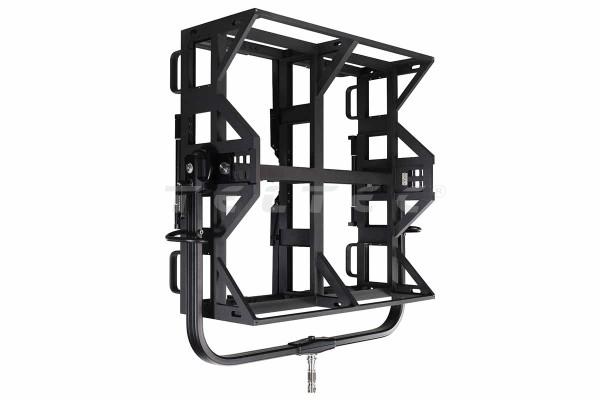

NANLUX Vierfach-Montagerahmen FR-MT25-4 ist ein Montagerahmen für vier NANLUX Matrix 2500B oder 2500C, mit dem sich ein Beleuchtungs-Array mit 10.000 W aufbauen lässt. Die Scheinwerfer werden mit montierten Fresnel-Vorsätzen über eine Mehrpunkt-Verriegelung im Rahmen befestigt und wieder gelöst. Ein mitgeliefertes Stromverteilungskabel versorgt alle vier Scheinwerfer, und vier EXT-Verbindungskabel ermöglichen die synchrone Steuerung über ein einziges Steuersignal. Zum Lieferumfang gehört ein abnehmbarer Montagebügel zum stufenlosen Neigen des Arrays, der auf Stativen und Halterungen mit 28 mm-Normhülse befestigt wird. Mehrere Arrays lassen sich an Truss-Systemen (Traversen) montieren und zu größeren Arrays kombinieren.

Das Wichtigste in 4 Punkten

• Montagerahmen für vier NANLUX Matrix 2500B/2500C mit Fresnel-Vorsätzen zu einem Array mit 10.000 W
• Stromverteilungskabel CB-MT25-63A-1/4 mit CEE-Stecker 63 A (blau) für alle vier Scheinwerfer
• Vier EXT-Verbindungskabel für die synchrone Steuerung des gesamten Arrays über ein Steuersignal
• Abnehmbarer Montagebügel zum stufenlosen Neigen, Befestigung über 28 mm-Normhülse

Für wen ist der NANLUX Vierfach-Montagerahmen FR-MT25-4 geeignet?

Der FR-MT25-4 richtet sich an Anwender, die vier NANLUX Matrix 2500B oder 2500C zu einem gemeinsamen Beleuchtungs-Array zusammenfassen möchten. Das Array wird gemeinsam montiert, gemeinsam mit Strom versorgt und über ein Steuersignal synchron betrieben.

Das betrifft Film-, TV- und Studioproduktionen mit hohem Lichtbedarf aus einer Position. Für größere Aufbauten lassen sich mehrere Arrays an Truss-Systemen (Traversen) montieren und kombinieren.

In der Praxis

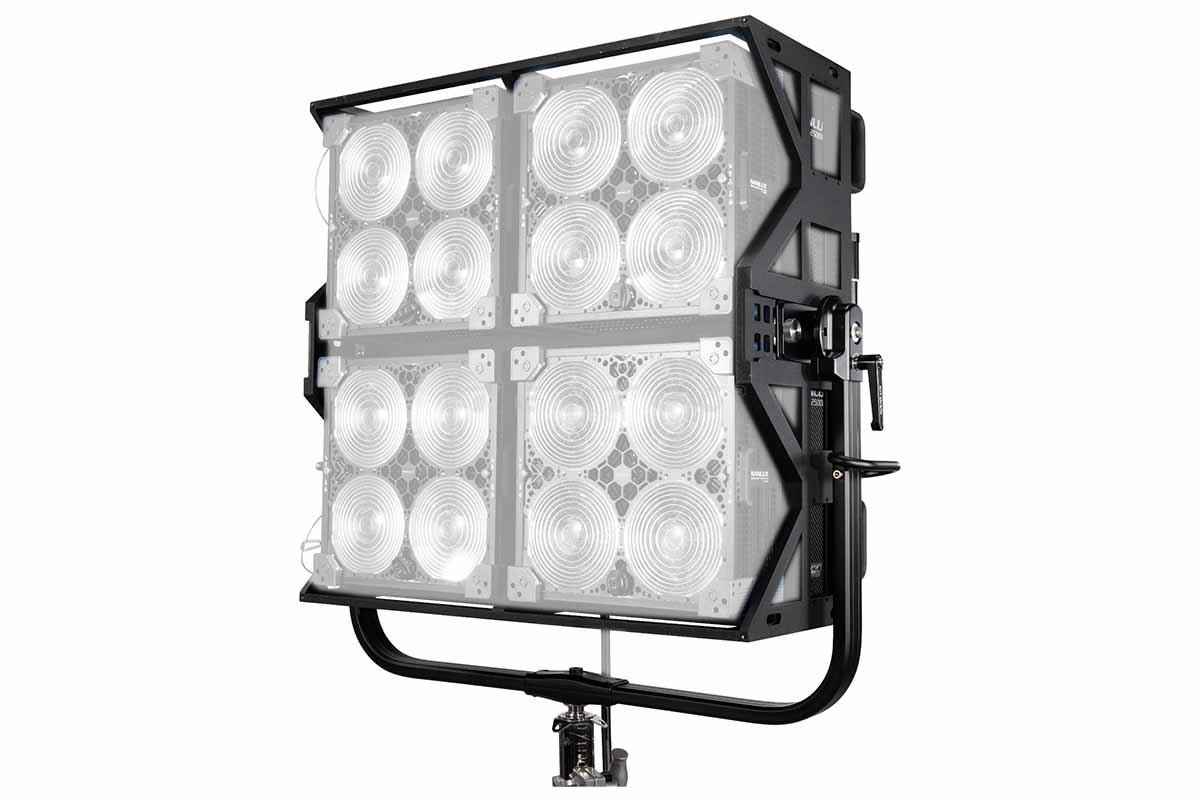

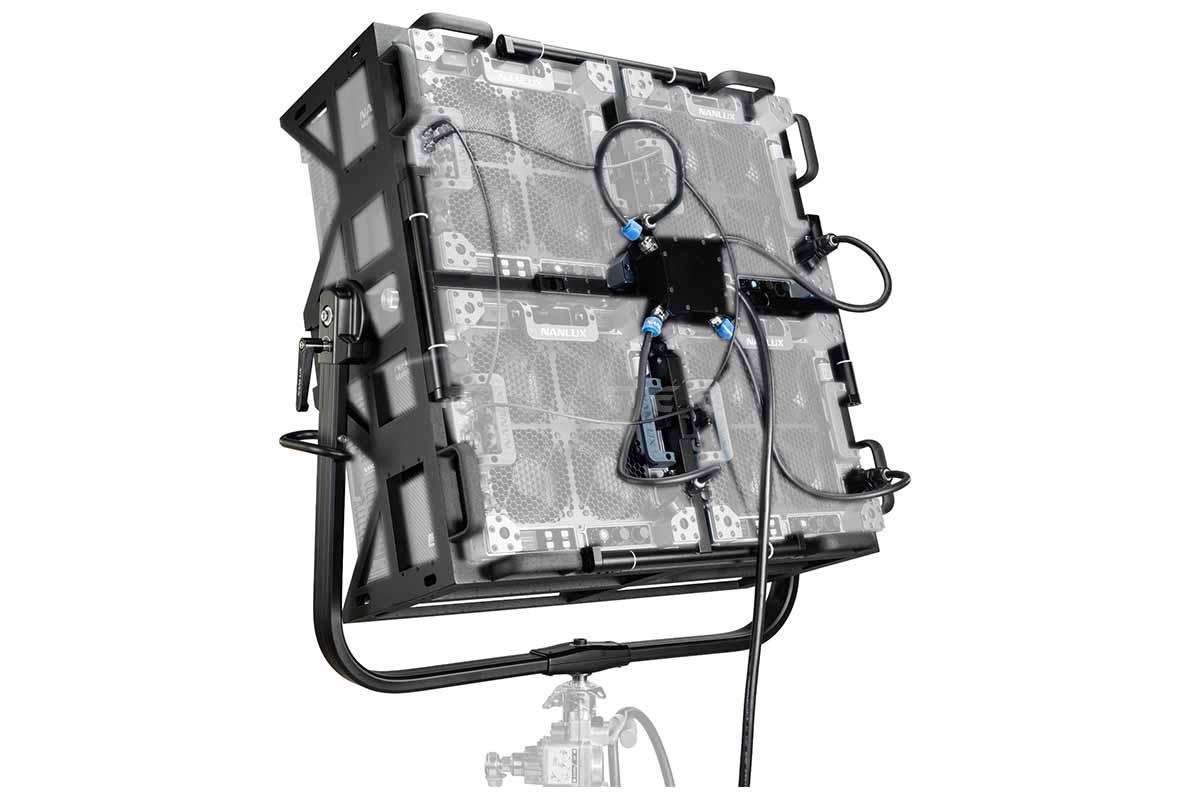

Die vier Matrix-Scheinwerfer werden mit montierten Fresnel-Vorsätzen über die Mehrpunkt-Verriegelung in den Rahmen eingesetzt und lassen sich darüber auch wieder lösen. Das Stromverteilungskabel verbindet alle vier Scheinwerfer mit einem gemeinsamen Netzanschluss über CEE-Stecker 63 A. Über die EXT-Verbindungskabel werden die Scheinwerfer verbunden, sodass das gesamte Array über ein einziges Steuersignal betrieben wird.

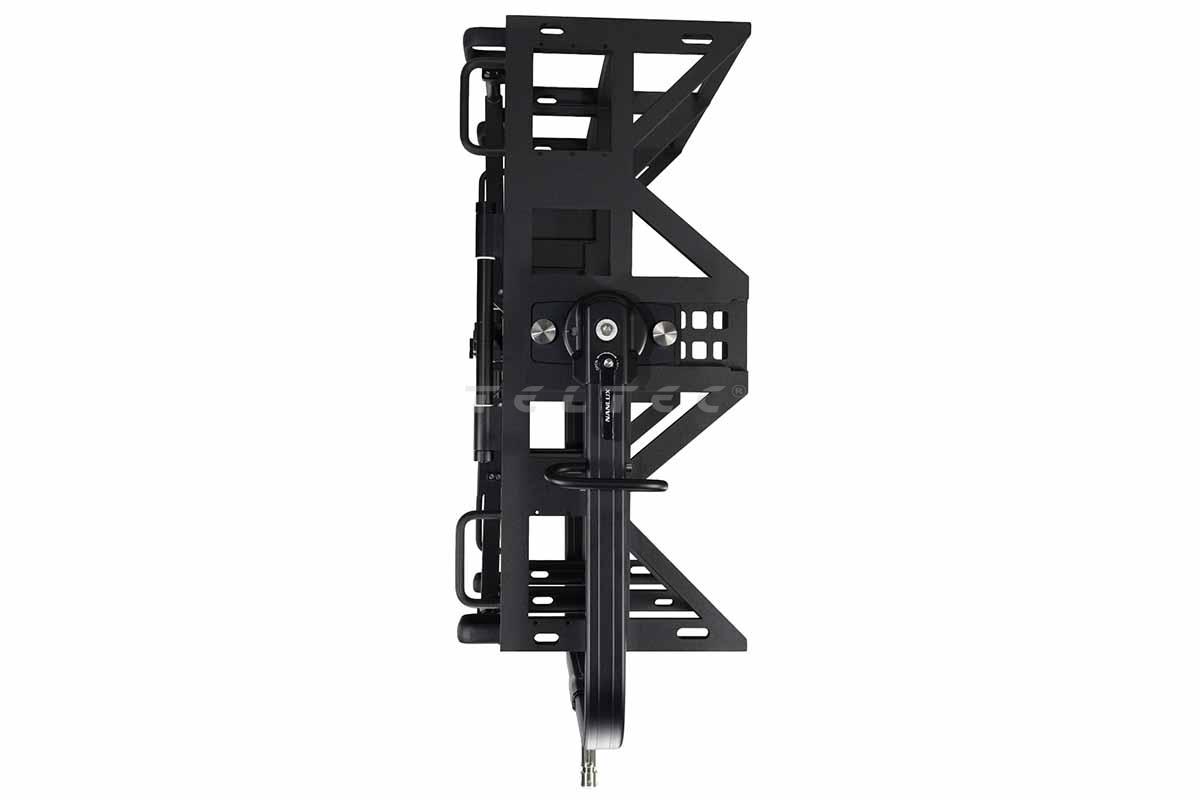

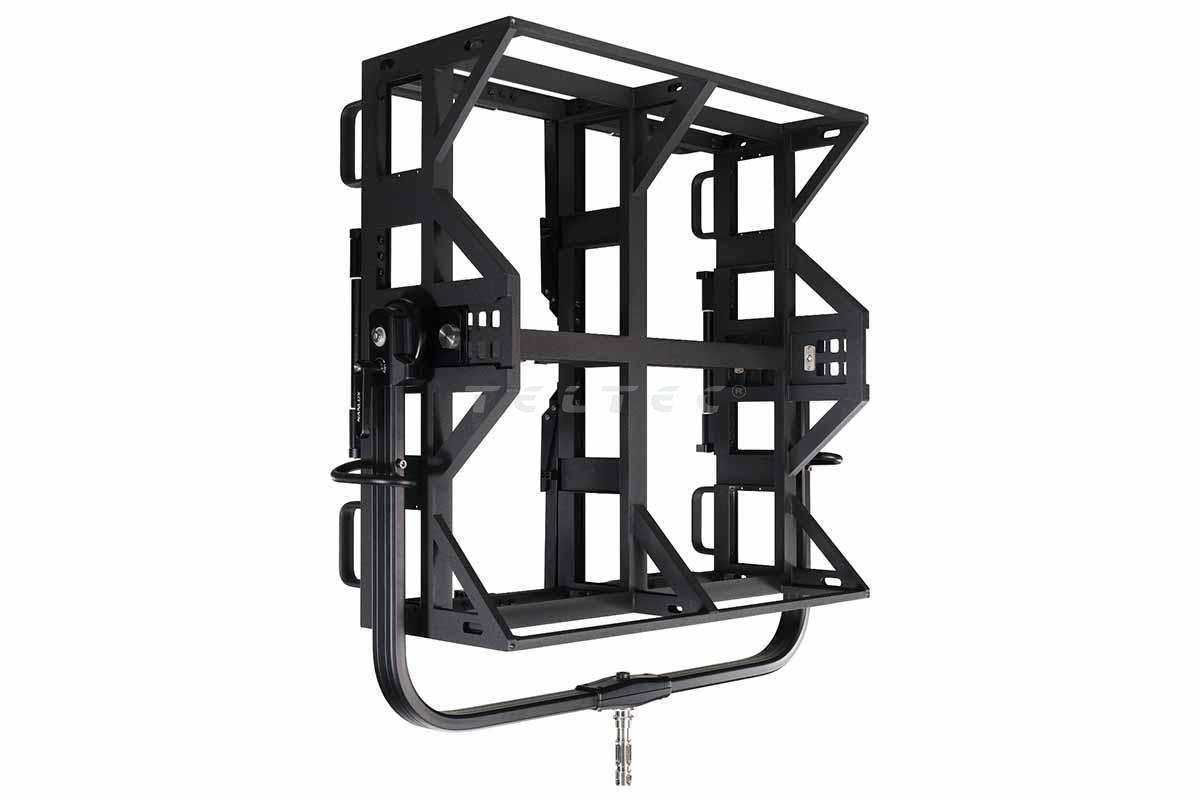

Für den Aufbau auf einem Stativ oder einer Halterung wird der abnehmbare Montagebügel verwendet. Er neigt das Array stufenlos, je ein Feststellhebel auf beiden Seiten arretiert den Winkel, und der ablesbare Neigungswinkel erleichtert reproduzierbare Einstellungen.

Hinweise

• Der Montagebügel ist ausschließlich auf geeigneten Stativen und an Halterungen mit 28 mm-Normhülse zu befestigen.
• Befestigungs- und Sicherungsmittel für die Montage an Traversen sind nicht im Lieferumfang enthalten.

Hauptmerkmale

• Vierfach-Montagerahmen für 4 Scheinwerfer
• Kompatibel mit NANLUX Matrix 2500B und 2500C mit Fresnel-Vorsätzen
• Array mit 10.000 W bei vier Scheinwerfern
• Mehrpunkt-Verriegelung für Montage und Demontage der Scheinwerfer
• Stromverteilungskabel CB-MT25-63A-1/4 mit CEE-Stecker 63 A (blau)
• 4 EXT-Verbindungskabel für synchrone Steuerung über ein Steuersignal
• Abnehmbarer Montagebügel, stufenlos neigbar, je ein Feststellhebel auf beiden Seiten
• Neigungswinkel ablesbar
• Befestigung auf Stativen und Halterungen mit 28 mm-Normhülse
• Montage an Truss-Systemen (Traversen), mehrere Arrays kombinierbar

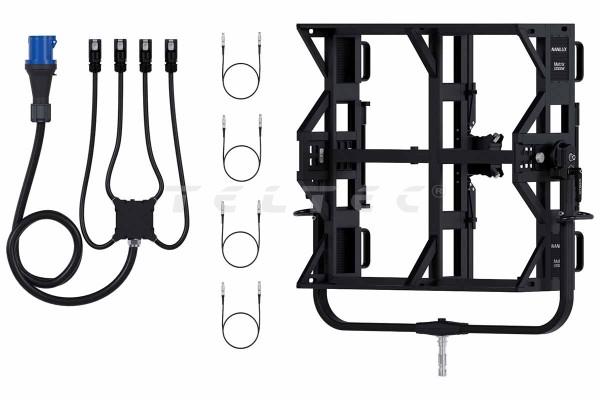

Lieferumfang

• 1x NANLUX Vierfach-Montagerahmen FR-MT25-4
• 1x Montagebügel
• 1x Stromverteilungskabel CB-MT25-63A-1/4 (mit CEE-Stecker 63 A, blau)
• 4x EXT-Verbindungskabel (60 cm)

Technische Daten

FAQs

Für welche Scheinwerfer ist der NANLUX FR-MT25-4 vorgesehen?

Der FR-MT25-4 ist für vier NANLUX Matrix 2500B oder 2500C mit Fresnel-Vorsätzen ausgelegt. Mit vier Scheinwerfern entsteht ein Beleuchtungs-Array mit 10.000 W.

Wie werden die vier Scheinwerfer mit Strom versorgt und gesteuert?

Das mitgelieferte Stromverteilungskabel CB-MT25-63A-1/4 versorgt alle vier Scheinwerfer über einen CEE-Stecker 63 A (blau). Die vier EXT-Verbindungskabel verbinden die Scheinwerfer, sodass sich das gesamte Array über ein einziges Steuersignal synchron betreiben lässt.

Lässt sich der FR-MT25-4 an Traversen montieren?

Ja, mehrere Arrays können an Truss-Systemen (Traversen) montiert und zu größeren Arrays kombiniert werden. Befestigungs- und Sicherungsmittel für die Traversenmontage sind nicht im Lieferumfang enthalten.

Wann ist der FR-MT25-4 statt des Dual-Montagebügels YK-DH-MT25 sinnvoll?

Der FR-MT25-4 nimmt vier Matrix-Scheinwerfer auf, der YK-DH-MT25 zwei. Der FR-MT25-4 enthält zusätzlich ein Stromverteilungskabel für alle vier Scheinwerfer sowie vier EXT-Verbindungskabel. Zum YK-DH-MT25 gehören zwei EXT-Verbindungskabel, aber kein Stromverteilungskabel.

Das sollte man vor dem Kauf wissen

• Scheinwerfer und Fresnel-Vorsätze sind nicht im Lieferumfang enthalten. Der FR-MT25-4 ist für Matrix 2500B/2500C mit Fresnel-Vorsätzen ausgelegt.
• Für den Netzanschluss wird eine Stromversorgung mit CEE-Anschluss 63 A (blau) benötigt. Das Stromverteilungskabel versorgt alle vier Scheinwerfer über diesen einen Anschluss.
• Befestigungs- und Sicherungsmittel für Traversen sind nicht enthalten. Sie sind für die Truss-Montage separat einzuplanen.
• Stativ oder Halterung müssen für das Gesamtgewicht ausgelegt sein. Neben vier Matrix-Scheinwerfern mit Fresnel-Vorsätzen kommen der Montagerahmen (ca. 22,38 kg) und der Montagebügel (ca. 7,09 kg) hinzu.

Beratung zur Systemzusammenstellung

Beim NANLUX Vierfach-Montagerahmen FR-MT25-4 greifen Rigging, Stromversorgung und Steuerung ineinander. Je nach Einsatz wird das Array auf einem Stativ über den Montagebügel oder an Traversen montiert; in beiden Fällen muss die Aufnahme für das Gesamtgewicht ausgelegt sein. Für den Betrieb ist ein CEE-Anschluss 63 A einzuplanen. Über die EXT-Verbindung lässt sich das Array als eine Einheit in die Lichtsteuerung einbinden. Für Aufbauten mit zwei Scheinwerfern ist der Dual-Montagebügel YK-DH-MT25 die Alternative.
