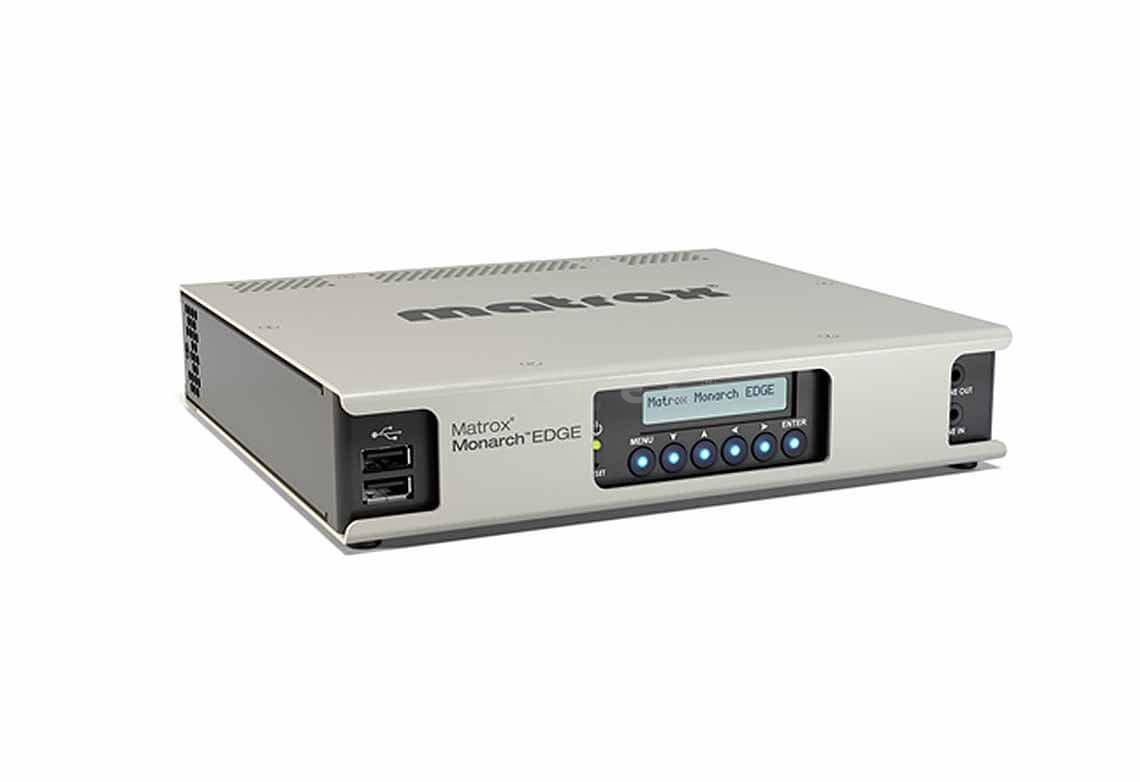

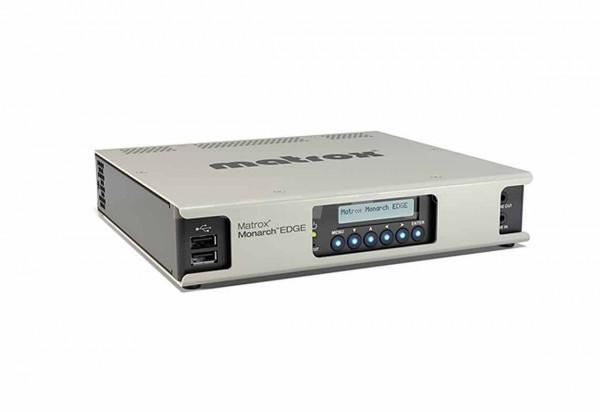

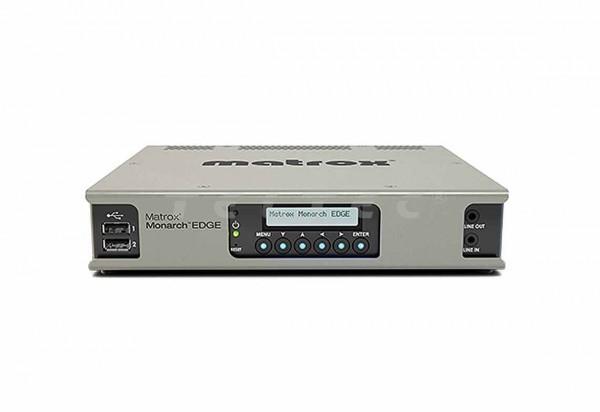

Matrox Monarch Edge (10 Bit, 4:2:2)

Multi-Channel Streaming Encoder

: 12284655.jpg : 12284655_2.jpg


Matrox
Article number: 12284655
Price on request
plus shipping costs
Delivery time:
Delivery date open
Delivery date open
Alternatives in stock
Add to wishlist
Description Accessories (2) Consultation Media Manufacturer & Product Safety Information
Description
Der Matrox Monarch Edge ist ein 10 Bit 4:2:2 Multi-Channel Streaming Encoder, der es... more
Close menu
Product information "Matrox Monarch Edge (10 Bit, 4:2:2)"

Der Matrox Monarch Edge ist ein 10 Bit 4:2:2 Multi-Channel Streaming Encoder, der es ermöglicht entweder einen 4K60p oder vier 1080p60 Streams zu übertragen. Durch die Vielzahl an unterstützten Protokollen eignet sich der Encoder nicht nur zum Webcasting sondern auch für den Bereich Remote Production.

Monarch EDGE-Gerät mit 4:2:0 8-Bit-, 4:2:0 10-Bit- und 4:2:2 10-Bit-Kodierung und IEC-C14-Netzkabel.

Hauptmerkmale

  • 10 Bit 4:2:2 Multi-Channel Streaming Encoder
  • ermöglicht entweder einen 4K60p oder vier 1080p60 Streams
  • zusätzliche Proxy-Streams in reduzierter Qualität
  • 1x 12G-SDI und 3x 3G-SDI Eingänge
  • DisplayPort Ausgang für Monitoring
  • Steuerung über Monarch EDGE Control Hub
  • unterstützte Protokolle: MPEG-TS, RTSP und SRT

Neue Funktionen

Ab Release 2.08
  • Reprogrammierbare I/O - Eine Option im Command Center (nur für die 10-Bit-E4-SKU) ermöglicht es dem Monarch EDGE E4-Encoder, Eingänge zu Eingängen und Ausgängen umzukonfigurieren. Die Optionen umfassen: 4:0, 3:1, und 2:2 (Eingänge : Ausgänge).
  • PCM S302M - Unterstützung des neuen Audiocodecs.
  • VANC-Skalierung - Bei der Skalierung von Decoder-SDI-Ausgängen werden alle ANC-Daten, die im eingehenden Stream gefunden werden (nur SRT und MPEG-2 TS), beibehalten (Skalierung der Bildgröße oder Änderung der Bildrate).
  • Benutzerdefinierte PIDs - Im Command Center kann der Benutzer nun benutzerdefinierte PID-Werte für Video-, PCR-, ANC-, SCTE- und Audiokanäle definieren.
  • Video-Thumbnails auf dem Encoder - Wenn diese Funktion aktiviert ist, zeigt der Encoder im Command Center alle fünf Sekunden Thumbnails für den/die SDI-Eingang/e an.
  • Verbesserungen im Testmodus - Benutzer können für Verbindungstests einen Farbbalken mit einer sich bewegenden Grafik und Timecode mit zwei separaten Tönen (L/R) von den Monarch EDGE-Encodern an die Monarch EDGE-Decoder senden.
  • Decoder Auto Output - Stellt den SDI-Ausgang automatisch so ein, dass er mit dem zugewiesenen eingehenden Stream übereinstimmt.


Weiterführende Informationen finden Sie hier.

Lieferumfang

  • 1x Matrox Monarch Edge MDG4/E10/I
  • 1x Stromkabel IEC-C14

Garantie

  • 2 Jahre eingeschränkte Herstellergarantie

Technische Daten

Schnittstellen


Eingänge 1x 12G SDI Eingang ST 2082
3x 3G SDI Eingang ST 425 (nur Level A Mapping)
2x SFP 28 Neztwerk Anschlüsse (bis zu 25 Gbps)
1x DisplayPort (nur HD) Ausgang
Auflösungen 2160p bei 50, 59.94, 60 fps
1080p bei 21, 29.97, 30, 50, 59.94, 60 fps
1080i bei 25, 29.97, 30fps
720p bei 50, 59.94, 60 fps
Genlock Bi-Level Genlock Ausgang
Bi-Level oder Tri-Level Genlock Eingang
Tally Licht 8 Tally Signale über 15-Pin D-Sub
Audio (digital) 8 Kanäle (eingebettet) je SDI Port
Audio (analog) 2x XLR Input (über Adapter)
2x XLR Output (über Adapter)
1x 3,5 mm Klinke


Komprimierung


Codecs Video: H.264/MPEG-4 part 10 (AVC)
Audio: AAC-HE und AAC-LC
Bitrate pro Stream Video: bis zu 120 Mbps
Audio: von 32 bis 256 Kbps
Farbunterabtastung 4:2:2 (8-bit und 10-bit), 4:2:0 (8-bit und 10-bit)
Latenz > 50 ms (dieser Wert berücksichtigt nicht die Netzwerkübertragung und das Decoding)
Beispiel-Workflows Workflow 1: 1x 3840 x 2160p bei 60 fps (kodiert als 4:2:0 oder 4:2:2) und 1x 1080p (4:2:0 8 bit) Proxy Stream
Workflow 2: 4x 1920 x 1080p bei 60 fps (kodiert als 4:2:0 oder 4:2:2) und 4x 720p30 (4:2:0) Proxy Stream


Allgemein


Streaming Protokolle MPEG-2 TS über UDP
RTP/RTSP
Native RTP1 (unicast or multicast)
SRT
RTMP
Netzwerk 2x RJ45, 100/1000BASE-T Ethernet
2x MSA-kompatible SFP28 cage, unterstützt 10 GbE und 25 GbE Module
Steuerung Monarch EDGE Control Hub (Anwendung für Windows)
Strom 12V
45 W durchschnittlicher Verbraucht
Netzteil 100 - 240 V AC
Abmessungen 21,7 x 18,9 x 4,3 cm
Gewicht 1,66 kg
