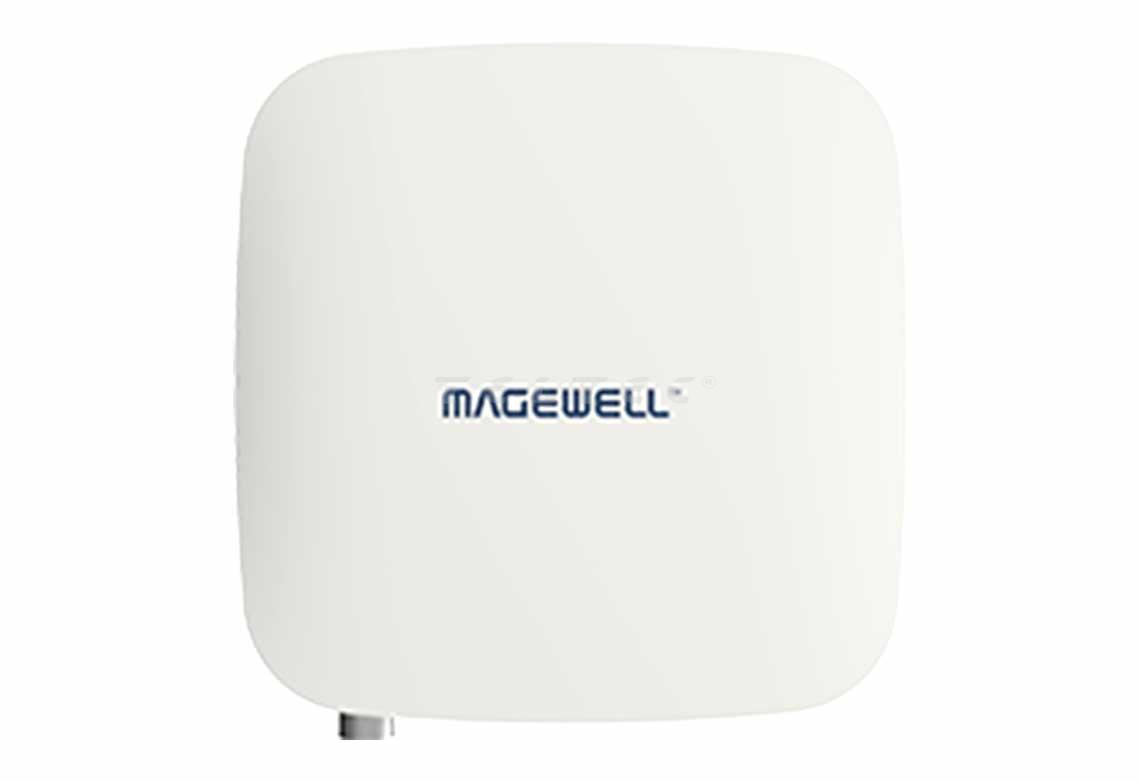

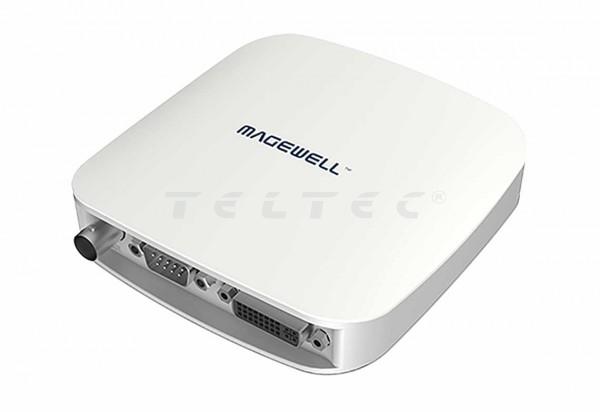

Magewell USB Capture AIO

Windows

• Windows 7/8/8.1/10/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64)

Linux (support x86, x64 & ARM architecture)

• Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 & x64)
• CentOS 6.5/7 (x86 & x64)
• Fedora 25/26/27 (x86 & x64)
• Red hat 6.5 and above (x86 & x64)
• Other Linux OS with kernel version 2.6.35 and above

Mac

• OS X 10.9/10.10/10.11
• macOS 10.12 and above

Chrome OS

Windows

• Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)

Linux

• Ubuntu 12.04/14.04/16.04 (x86 & x64)
• Ubuntu 17.04/17.10/18.04 (x64)
• CentOS 6.5/7.2 (x86 & x64)
• Fedora 25/26 (x64)
• Red hat 6.5 (x86 & x64)

Mac

• OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
• macOS 10.12/10.13.2/10.13.3/10.14.3/10.15

Windows

• DirectShow
• Wave API/DirectSound/WASAPI

Linux

• V4L2
• ALSA

macOS

• AVCaptureSession
• AudioUnit

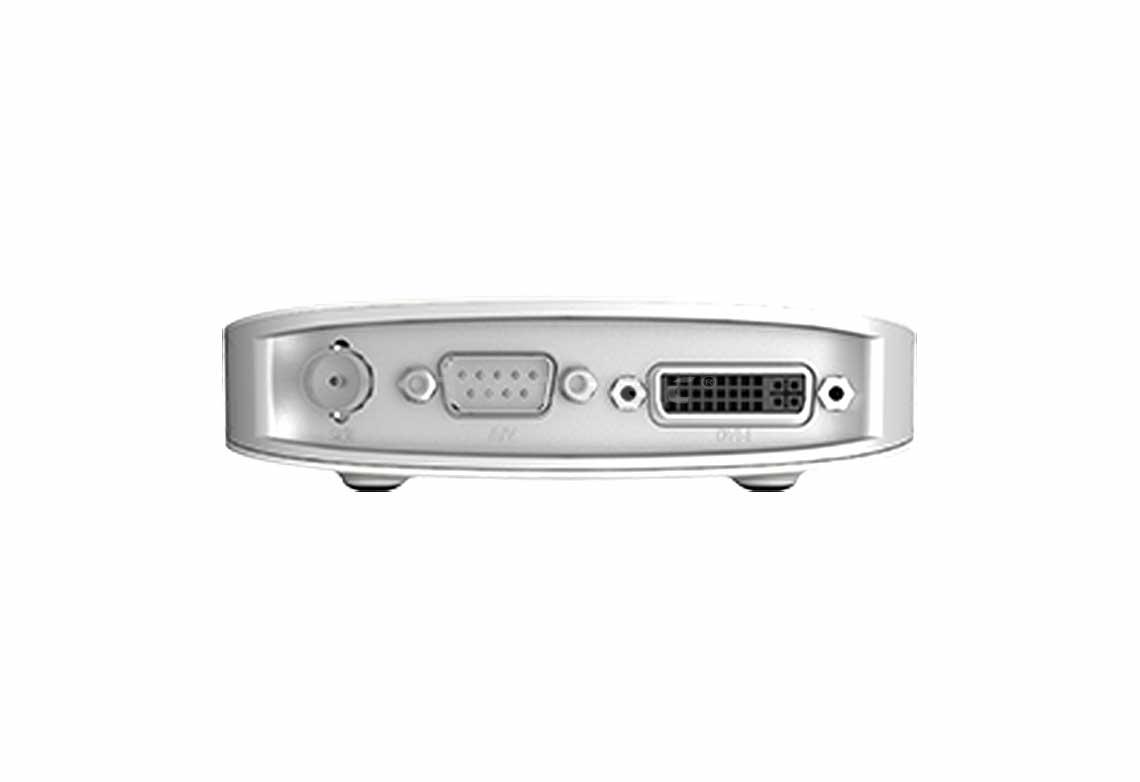

DVI-I

• DVI 1.0
• HDMI 1.4a (via breakout cable)
• VGA (via DVI-to-VGA convertor)
• Component (via breakout cable)

DB9

• YC (S-Video)
• Composite video
• Analog audio (L+R)
• Component video

BNC

• SD/HD/3G SDI

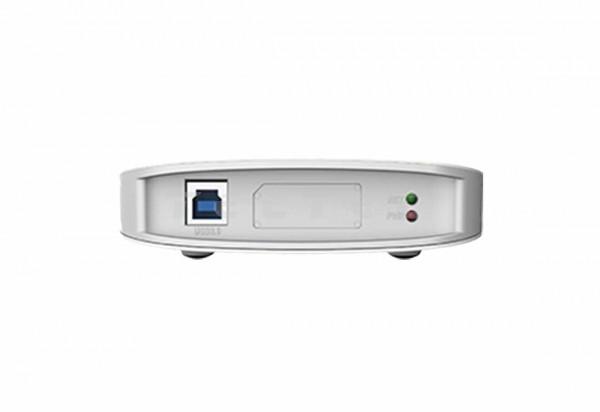

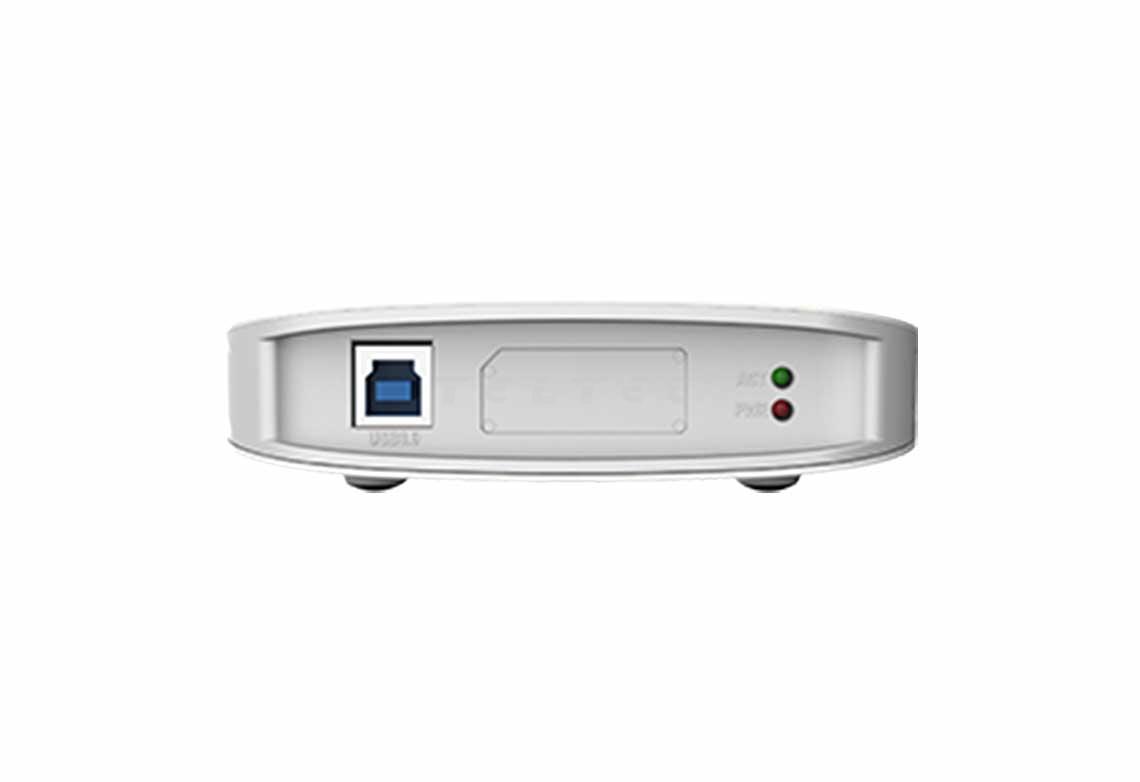

USB 3.0

• kompatibel mit USB 2.0
• kompatibel mit USB 3.1 Gen 1

Integrierter Kabelentzerrer, der die Kabellänge wie folgt verlängert:

• bis zu 330 m für SD-SDI Signale
• bis zu 190 m für HD-SDI Signale
• bis zu 150 m für 3G-SDI Signale

Unterstützung für SD / HD / 3Ga / 3Gb / 3Gb-DL / 3Gb-DS-Standards
Unterstützung für den 2K-Modus (2048x1080)
Unterstützung für RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 Farbabtastung
Unterstützung für 10/12-Bit-Farbtiefe
Unterstützung für die Extraktion der SMPTE 352-Nutzlastkennung
Unterstützung für bis zu 2 (Mono-) Audiokanäle bei 48 kHz
Unterstützung für die Extraktion von Audio-Formationsinformationen und Kanalstatusdaten
Eingeschränkte Unterstützung von 3Gb-DS: Es kann nur der erste Stream erfasst werden
Eingeschränkte Unterstützung für die Erfassung der ersten Verbindung von Dual-Link-Schnittstellen:

• YCbCr 4:2:2 10-Bit 1080p 50 / 59,94 / 60: erfasst als 1080i 50 / 59,94 / 60
• YCbCr 4:4:4 10-Bit: erfasst als 4:2:2
• RGB 4:4:4: R / B-Unterabtastung


Unterstützung für Erfassungsauflösungen bis 2048x2160
Unterstützung für Capture-Frameraten bis zu 120 fps (Die tatsächliche Capture-Framerate kann durch die USB-Bandbreite und die interne Arbeitsfrequenz begrenzt werden. Die typischen Capture-Frameraten auf dem Intel USB3.0-Controller sind wie folgt.)

• 1920x1080 YUY2 (bis zu 75 fps)
• 1920x1080 RGB24 (bis zu 60 fps)

Unterstützung für 4:2:2 8-Bit-Aufnahmeformat: YUY2, UYVY
Unterstützung für 4:4:4 8-Bit-Aufnahmeformat: RGB24, RGB32
Das Standardaufnahmeformat ist YUY2. Weitere Aufnahmeformate können mit dem USB Capture Utility eingestellt werden.

Videoverarbeitungs-Pipelines mit einer Verarbeitungsbandbreite von 160 Mpixeln/s
Video Cropping
Video Scaling
Video De-Interlacing

• Weave
• Blend Top und Bottom Field
• Top Field Only
• Bottom Field Only

Video-Seitenverhältnis-Konvertierung

• Automatische oder manuelle Auswahl des Eingangs-Seitenverhältnisses
• Automatische oder manuelle Auswahl des Erfassungsseitenverhältnisses
• Drei Seitenverhältnis-Konvertierungsmodi: Ignorieren (anamorph), Zuschneiden oder Auffüllen (Letterbox oder Pillarbox)

Video-Farbformat-Konvertierung

• Automatische oder manuelle Auswahl des Eingabefarbformats und des Quantisierungsbereichs
• Automatische oder manuelle Auswahl des Aufnahmefarbformats, des Quantisierungsbereichs und des Sättigungsbereichs
• Unterstützung für die Farbformate RGB, YCbCr 601, YCbCr 709
• Unterstützung für begrenzten oder vollständigen Quantisierungsbereich
• Unterstützung für begrenzten, vollständigen und erweiterten Sättigungsbereich

Videobildraten-Konvertierung
Vertikal-Flip und Mirror
