DJI SDR Transmission 2

Der DJI SDR Transmission 2 ist für professionelle Videoübertragung am Set konzipiert und kombiniert ein kompaktes Transceiver-Design mit hoher Auflösung, Mehrgruppenbetrieb und flexibler Systemintegration. Jede Einheit kann je nach Aufbau als Sender oder Empfänger eingesetzt werden. Dadurch lässt sich ein System unkompliziert erweitern oder an wechselnde Produktionsanforderungen anpassen.

Die SDR-Übertragung unterstützt H.265 mit bis zu 50 MBit/s sowie DCI 4K mit bis zu 60 fps und 10-Bit HDR. Ein Sender kann bis zu acht Empfänger versorgen. Für größere Produktionen können gleichzeitig bis zu fünf Sender und 40 Empfänger betrieben werden.

Auto Channel 2.0 übernimmt im Automatikmodus die Kanalverwaltung und koordiniert die verwendeten Frequenzen zwischen den Transceivern. Das ist besonders bei Multikamera-Produktionen und Sets mit mehreren parallelen Funkstrecken relevant.

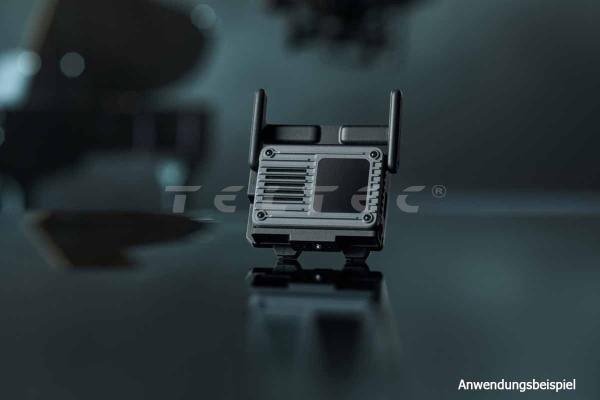

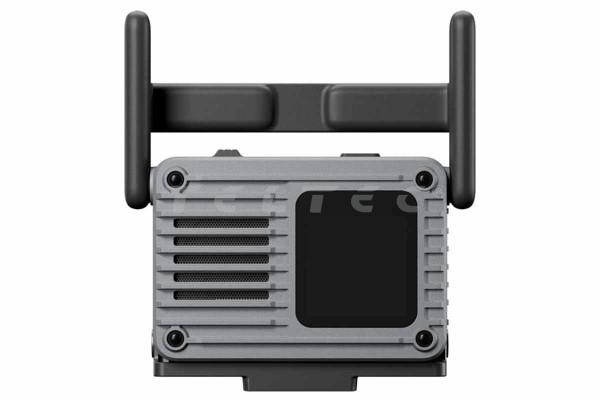

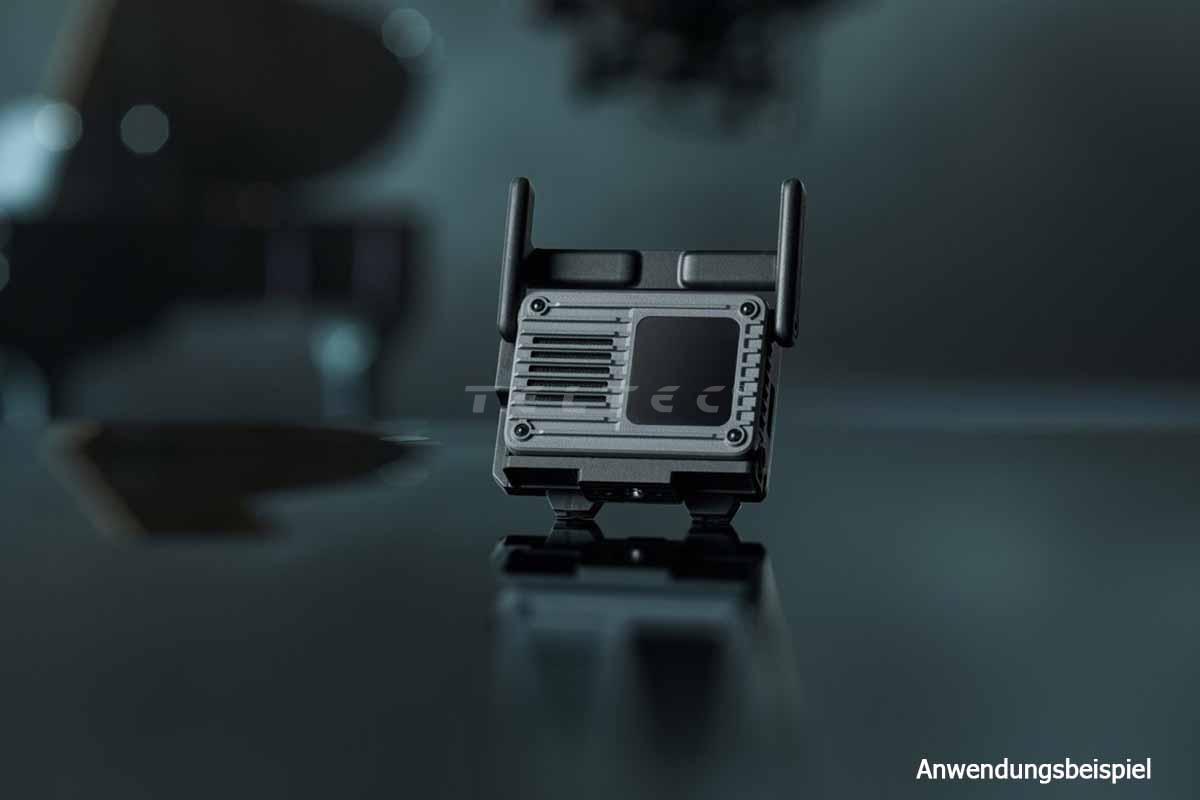

Mit einem Gewicht von nur etwa 136 g inklusive Antennen eignet sich der Transceiver auch für kompakte Kamera- und Gimbal-Rigs. HDMI und zwei USB-C-Anschlüsse ermöglichen die Videoübertragung, Stromversorgung, Firmware-Updates, App-Anbindung und die Integration ausgewählter DJI Ronin- und Osmo-Produkte.

Das Wichtigste in 4 Punkten

• Bis DCI 4K/60p mit 10-Bit HDR und H.265 bei maximal 50 MBit/s
• Als Sender oder Empfänger einsetzbar, dadurch flexibel erweiterbare Funkstrecken
• Bis zu 4 km Reichweite und Übertragungslatenz ab 35 ms
• 1 TX zu bis zu 8 RX, zusätzlich Mehrgruppenbetrieb mit bis zu 5 Sendern und 40 Empfängern

Für wen ist DJI SDR Transmission 2 geeignet?

Der DJI SDR Transmission 2 richtet sich an Filmemacher, Kamerateams, Content-Produzenten und Broadcast-Anwender, die Videosignale drahtlos zwischen Kamera, Regie, Monitoring und Steuerposition übertragen möchten.

Typische Einsatzbereiche sind Film- und Fernsehproduktionen, Multikamera-Setups, Livestreaming, Regie- und Kameramonitoring, Gimbal-Rigs, Fahrzeugaufnahmen und FPV-Drohnenproduktionen.

Durch die Möglichkeit, jede Einheit als TX oder RX einzusetzen, eignet sich das System sowohl für kompakte Zwei-Geräte-Konfigurationen als auch für größere Produktionsumgebungen mit mehreren Kameras und Monitoring-Positionen.

In der Praxis

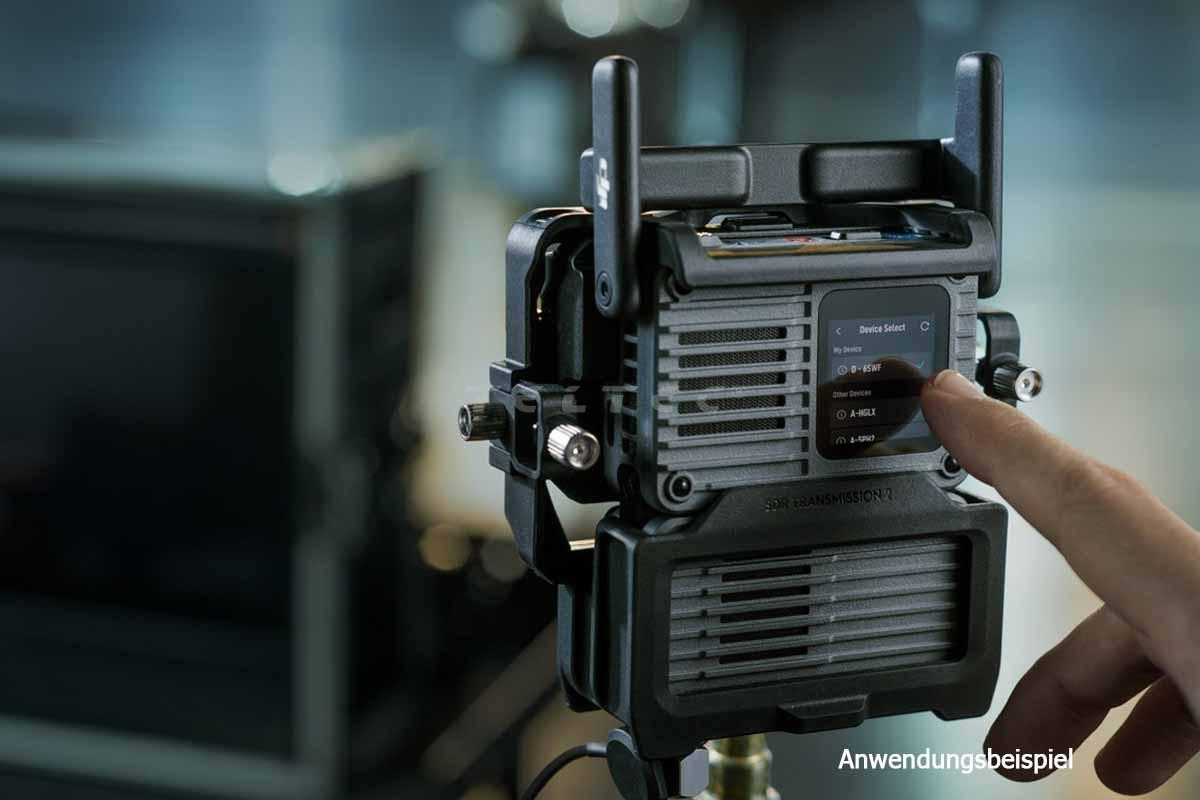

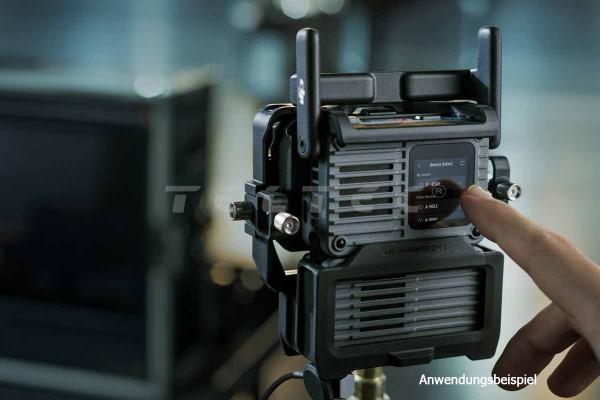

Bei einem klassischen Aufbau arbeitet ein Transceiver an der Kamera als Sender und ein zweiter Transceiver am Monitor oder an der Regieposition als Empfänger. Weil die Geräte nicht fest auf TX oder RX festgelegt sind, kann die Rollenverteilung direkt am Set geändert werden.

Ein Sender kann bis zu acht Empfänger versorgen. In größeren Produktionen lassen sich bis zu fünf Sender und insgesamt 40 Empfänger gleichzeitig einsetzen. Kamera-Feeds können direkt am Transceiver oder über die DJI Ronin App gewechselt werden.

Der Transceiver bietet einen HDMI-Anschluss sowie zwei USB-C-Anschlüsse. Der untere USB-C-Port unterstützt zusätzlich DisplayPort-Ein- und Ausgang. Für SDI-Workflows ist die separat erhältliche DJI SDR Transmission 2 Expansion Plate erforderlich.

Die Stromversorgung kann über NP-F-Akkus, USB-C oder kompatible DJI Ronin-Systeme erfolgen. Dadurch lässt sich die Funkstrecke sowohl kompakt auf einem Kamerarig als auch innerhalb eines größeren Gimbal- oder Produktionssystems einsetzen.

Hinweise

• Die maximale Reichweite von 4 km wurde mit einem Sender und einem Empfänger unter offenen, ungehinderten und störungsfreien Bedingungen ermittelt.
• Die minimale Videoübertragungslatenz von 35 ms enthält nicht die zusätzliche Latenz von Kamera und angeschlossenem Display.
• DCI 4K/60p HDR erfordert die Videoverbindung über HDMI oder den DP-fähigen unteren USB-C-Port.
• Der SDI-Anschluss befindet sich ausschließlich auf der separat erhältlichen Expansion Plate.
• Je nach Land und Region gelten Einschränkungen für 5,8-GHz- und DFS-Frequenzbereiche.
• DJI SDR Transmission 2 kann nicht mit anderen DJI-Videoübertragungssystemen zu einer gemeinsamen Funkstrecke verbunden werden.

Hauptmerkmale

• Maximale Übertragungsreichweite: 4 km
• Videoauflösung bis DCI 4K/60p und UHD 4K/60p
• Frequenzbereiche 2,4 GHz und 5-GHz-Bänder inklusive DFS, abhängig von regionalen Vorschriften
• Maximale Kanalbandbreite 40 MHz
• 1x HDMI Ein-/Ausgang, 2x USB-C mit unterschiedlichen Video-, Strom- und Datenfunktionen
• Embedded Audio über HDMI und DP, SDI Embedded Audio bei Verwendung der separat erhältlichen Expansion Plate
• Automatische Kanalverwaltung über Auto Channel 2.0 sowie manuelle Kanalwahl
• Minimale Videoübertragungslatenz 35 ms ohne Kamera- und Displaylatenz
• Leistungsaufnahme bei 1T1R-Übertragung ca. 8,52 W als TX und ca. 7,58 W als RX
• Stromversorgung über USB-C, NP-F-Akku oder unterstützte DJI Ronin-Systeme
• Umschaltbarer TX-/RX-Betrieb
• H.265-Videocodierung mit bis zu 50 MBit/s
• 10-Bit HDR bei unterstützten HDMI-/DP-Videoverbindungen
• Bis zu 8 Empfänger pro Sender
• Mehrgruppenbetrieb mit bis zu 5 Sendern und 40 Empfängern
• Gewicht ca. 136 g inklusive Antennen
• Unterstützung der DJI Ronin App
• Smartphone- und Tablet-Monitoring über kabelgebundene Verbindung am RX

Lieferumfang

• 1x DJI SDR Transmission 2 Transceiver
• 1x DJI SDR Transmission 2 Kamera-Cold-Shoe-Adapter
• 1x DJI SDR Transmission 2 NP-F-Akkuadapter
• 1x Firmware-Update-Kabel USB-C auf USB-C, 50 cm

Technische Daten

FAQs

Benötige ich für eine Funkstrecke zwei DJI SDR Transmission 2?

Ja. Diese Produktvariante enthält einen Transceiver, der wahlweise als Sender oder Empfänger eingesetzt werden kann. Für eine klassische drahtlose Strecke mit einem TX und einem RX werden daher mindestens zwei Transceiver benötigt.

Hat der DJI SDR Transmission 2 einen SDI-Anschluss?

Nicht am Transceiver selbst. SDI steht nur über die separat erhältliche DJI SDR Transmission 2 Expansion Plate zur Verfügung. Am Hauptgerät befinden sich HDMI und zwei USB-C-Anschlüsse.

Wie viele Empfänger können mit einem Sender verbunden werden?

Ein Sender unterstützt bis zu acht Empfänger. DJI ermöglicht außerdem den gleichzeitigen Betrieb von bis zu fünf Sendern und insgesamt 40 Empfängern.

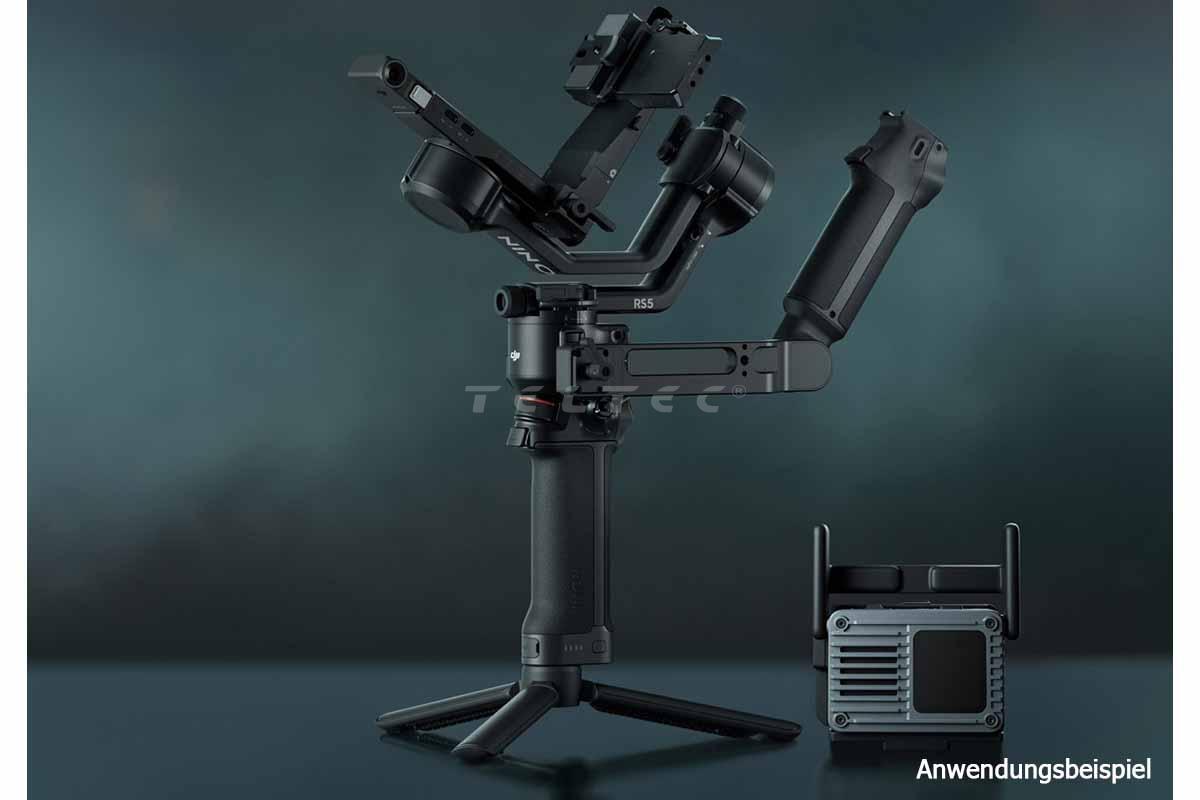

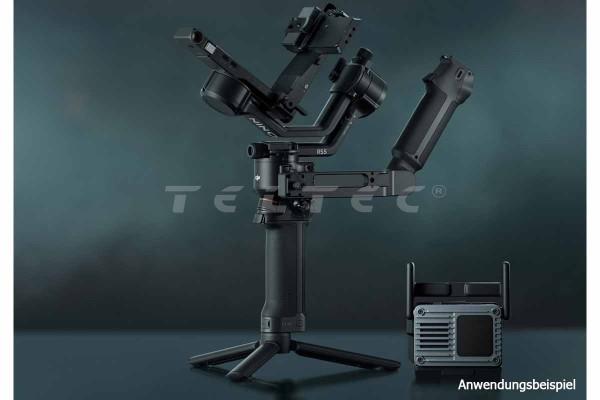

Welche DJI Ronin-Produkte werden unterstützt?

Unterstützt werden DJI RS 5, RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 und Master Wheels. Je nach Gimbal und gewünschter Steuerungsfunktion werden zusätzliche Verbindungskabel benötigt.

Für RS 4, RS 4 Pro und RS 3 Pro wird für die entsprechende Gimbal-Integration das separat erhältliche DJI SDR Transmission 2 Gimbal Control Cable USB-C auf CAN benötigt. Für Ronin 2 und Master Wheels ist das separat erhältliche USB-C auf 4-Pin Gimbal Control Cable erforderlich.

Kann ich ein Smartphone oder Tablet als Monitor verwenden?

Ja. Im RX-Betrieb lässt sich ein Smartphone oder Tablet über ein passendes USB-C- beziehungsweise USB-C-auf-Lightning-Kabel mit dem Transceiver verbinden. Das benötigte Verbindungskabel für das Mobilgerät ist nicht im Lieferumfang enthalten.

Welche Osmo-Kameras lassen sich über USB-C verbinden?

DJI nennt Osmo Action 6 sowie die Osmo Pocket Serie ab Osmo Pocket 4. Über USB-C werden dabei Monitoring und Stromversorgung unterstützt.

Ist DJI SDR Transmission 2 mit dem bisherigen DJI SDR Transmission kompatibel?

Nein. DJI gibt ausdrücklich an, dass DJI SDR Transmission 2 nicht mit anderen DJI-Videoübertragungsprodukten zu einer gemeinsamen Funkverbindung gekoppelt werden kann.

Zubehör und Systemintegration

Für eine vollständige klassische TX/RX-Funkstrecke wird ein zweiter DJI SDR Transmission 2 Transceiver benötigt.

Häufig sinnvoll sind ein geeigneter NP-F-Akku oder eine USB-C-Stromversorgung. Bei Versorgung über Power Delivery wird ein PD-Netzteil mit mindestens 65 W benötigt.

Für SDI-basierte Produktionsumgebungen ist die separat erhältliche DJI SDR Transmission 2 Expansion Plate erforderlich. DJI bietet sie innerhalb des Expansion Accessory Kits zusammen mit weiteren Rigging- und Anschlusskomponenten an.

Für die Gimbal-Integration stehen je nach System unterschiedliche Steuerkabel zur Verfügung. RS 4, RS 4 Pro und RS 3 Pro verwenden das DJI SDR Transmission 2 Gimbal Control Cable USB-C auf CAN. Für Ronin 2 und Master Wheels ist das Gimbal Control Cable USB-C auf 4-Pin vorgesehen.

Für DP-Videoverbindungen empfiehlt DJI das separat erhältliche L-förmige DJI SDR Transmission 2 USB-C-Videokabel.

Das sollte man vor dem Kauf wissen

• Diese Einzelversion enthält nur einen Transceiver. Für eine klassische Funkstrecke mit separatem Sender und Empfänger wird ein zweites Gerät benötigt.
• SDI ist nicht im Hauptgerät integriert. Für SDI-Ein- oder Ausgabe wird die separat erhältliche Expansion Plate benötigt.
• Ein PD-Netzteil gehört nicht zum genannten Lieferumfang. Für die PD-Stromversorgung verlangt DJI ein Netzteil mit mindestens 65 W Ausgangsleistung.
• Für bestimmte Ronin-Konfigurationen und Steuerfunktionen sind zusätzliche Gimbal-Control-Kabel erforderlich.
• Kamerasteuerungsfunktionen hängen vom jeweiligen Kameramodell und der verwendeten Verbindung ab.
• DJI SDR Transmission 2 lässt sich nicht mit anderen DJI-Videoübertragungssystemen zu einer gemeinsamen Funkstrecke koppeln.
• Die maximale Reichweite von 4 km und die minimale Latenz von 35 ms sind unter definierten Testbedingungen ermittelte Werte und keine garantierten Werte für jede reale Produktionsumgebung.

Beratung zur Systemzusammenstellung

Beim DJI SDR Transmission 2 hängt die passende Zusammenstellung vor allem davon ab, wie viele Kameraquellen und Monitoring-Positionen benötigt werden, ob HDMI, DP oder SDI eingesetzt werden soll und wie die Stromversorgung und Gimbal-Steuerung am Set aufgebaut sind. Besonders bei mehreren Empfängern, SDI-Workflows oder der Integration in DJI RS-, Ronin- oder Master-Wheels-Systeme lohnt es sich, Signalweg, benötigte Kabel, Stromversorgung und Montage gemeinsam zu planen.

Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: vom Sender- und Empfängeraufbau über die Signalwege bis zur passenden Stromversorgung, Gimbal-Integration und Monitoring-Lösung.
