DJI SDR Transmission 2 Expansion Accessory Kit

DJI SDR Transmission 2 Expansion Accessory Kit ist ein professionelles Erweiterungs- und Rigging-Kit für DJI SDR Transmission 2. Die enthaltene Expansion Plate ergänzt SDI, HDMI und USB-C, während der Transceiver Cage zusätzliche Montagepunkte, Schutz und Kabelsicherung für anspruchsvolle Kamera-Rigs bietet.

Das DJI SDR Transmission 2 Expansion Accessory Kit erweitert einen vorhandenen DJI SDR Transmission 2 Transceiver für professionelle Film-, Broadcast- und Rigging-Anwendungen. Herzstück des Sets ist die Expansion Plate mit SDI, HDMI und vier USB-C-Anschlüssen.

Die Expansion Plate ermöglicht Video-Ein- und -Ausgabe über SDI und HDMI mit bis zu 1080p/60 fps. Zusätzlich unterstützt sie die Übertragung von Kamerametadaten über SDI bei kompatiblen Cine-Kameras, unter anderem von ARRI und RED.

Für mechanisch anspruchsvolle Setups gehört ein Transceiver Cage zum Lieferumfang. Er schützt Transceiver und Expansion Plate und bietet mehrere Befestigungsmöglichkeiten sowie Kabelklemmen für HDMI und USB-C. Das mitgelieferte D-TAP-auf-USB-C-Kabel ermöglicht die Integration in professionelle Stromversorgungssysteme am Kamera-Rig.

Das Wichtigste in 4 Punkten

• Expansion Plate mit SDI, HDMI und 4 USB-C-Anschlüssen
• SDI- und HDMI-Video bis maximal 1080p/60 fps über die Expansion Plate
• Unterstützt SDI-Kamerametadaten bei kompatiblen Cine-Kameras wie ARRI und RED
• Transceiver Cage mit Montagepunkten sowie HDMI- und USB-C-Kabelsicherung im Lieferumfang

Für wen ist DJI SDR Transmission 2 Expansion Accessory Kit geeignet?

Das Kit richtet sich an professionelle Anwender, die einen vorhandenen DJI SDR Transmission 2 Transceiver stärker in klassische Kamera-, Broadcast- und Cine-Rigs integrieren möchten.

Besonders sinnvoll ist es für Produktionen, bei denen SDI-Verbindungen, D-TAP-Stromversorgung, zusätzliche Montagepunkte oder eine mechanisch geschützte Transceiver-Montage benötigt werden.

Die Unterstützung von Kamerametadaten über SDI macht die Expansion Plate zudem für Workflows mit kompatiblen professionellen Cine-Kameras interessant.

In der Praxis

Die Expansion Plate wird zusammen mit dem DJI SDR Transmission 2 Transceiver eingesetzt und ergänzt dessen vorhandene Anschlüsse. Dadurch stehen zusätzliche Signal- und Stromversorgungsoptionen zur Verfügung.

Wird ein Transceiver als Empfänger verwendet, können SDI und HDMI an der Expansion Plate gleichzeitig als Videoausgänge genutzt werden. Zusätzlich kann am Transceiver selbst entweder HDMI oder DisplayPort ausgegeben werden.

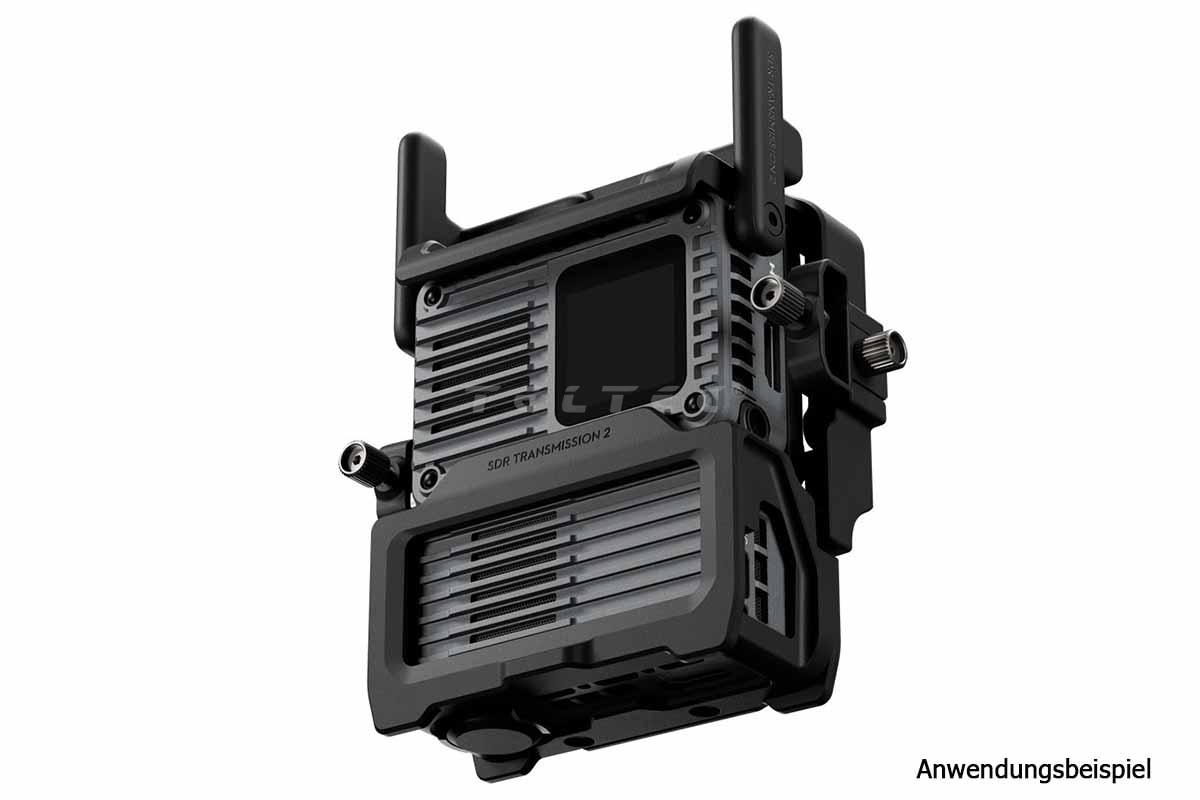

Der Transceiver Cage umschließt das System und bietet einen NATO-Anschluss, zwei 1/4"-20-Gewinde sowie ein 3/8"-16-Gewinde. HDMI- und USB-C-Kabel lassen sich direkt am Cage sichern. Das ist besonders bei Fahrzeugaufnahmen, Gimbal-Rigs und anderen bewegten Setups praktisch.

Für die Stromversorgung ist ein 50 cm langes D-TAP-auf-USB-C-Kabel enthalten. Damit lässt sich das System in Kamera-Rigs mit entsprechender D-TAP-Stromversorgung integrieren.

Hinweise

• Ein DJI SDR Transmission 2 Transceiver ist nicht im Lieferumfang enthalten.
• Die Expansion Plate unterstützt über HDMI und SDI maximal 1080p/60 fps.
• Die Expansion Plate unterstützt keine 4K-Ein- oder Ausgabe.
• DCI 4K/60p ist beim SDR Transmission 2 weiterhin über HDMI oder DisplayPort am Transceiver-Hauptgerät möglich.
• Die konkrete Unterstützung von Kamerametadaten hängt von der verwendeten Kamera und Verbindung ab.
• Die konkrete SDI-Schnittstellenklasse wird nicht angegeben und wird daher nicht als 3G-SDI, 6G-SDI oder 12G-SDI bezeichnet.

Hauptmerkmale

• Erweiterungs-Kit für DJI SDR Transmission 2
• Expansion Plate mit SDI, HDMI und 4 USB-C-Anschlüssen
• SDI Ein-/Ausgang
• HDMI Ein-/Ausgang
• HDMI- und SDI-Video bis 1080p/60 fps
• Unterstützung von Kamerametadaten über SDI
• Unterstützung professioneller Cine-Workflows mit kompatiblen ARRI- und RED-Kameras
• USB-C-Anschlüsse für Stromversorgung, Kamerasteuerung und DJI-Systemintegration
• Transceiver Cage mit mehreren Befestigungsmöglichkeiten
• NATO-Anschluss
• 2x 1/4"-20-Gewinde
• 1x 3/8"-16-Gewinde
• HDMI-Kabelklemme
• USB-C-Kabelklemme
• D-TAP-auf-USB-C-Stromkabel mit 50 cm Länge
• Kompatibel mit DJI SDR Transmission 2

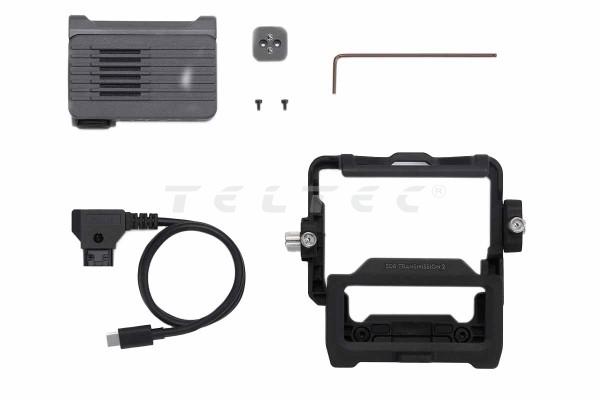

Lieferumfang

• 1x DJI SDR Transmission 2 Expansion Plate (SDI/HDMI/USB-C)
• 1x DJI SDR Transmission 2 Camera Cold Shoe Adapter
• 1x D-TAP-auf-USB-C-Stromkabel, 50 cm
• 1x Kugelkopf-Sechskantschlüssel, 2 mm
• 1x DJI SDR Transmission 2 Transceiver Cage

Technische Daten

FAQs

Ist ein DJI SDR Transmission 2 Transceiver im Kit enthalten?

Nein. Das Expansion Accessory Kit enthält keinen Transceiver. Es ist als Erweiterung für einen bereits vorhandenen DJI SDR Transmission 2 Transceiver vorgesehen.

Welche zusätzlichen Videoanschlüsse bietet die Expansion Plate?

Die Expansion Plate ergänzt einen SDI-Ein-/Ausgang und einen HDMI-Ein-/Ausgang. Zusätzlich stehen vier USB-C-Anschlüsse für Stromversorgung und weitere Systemfunktionen zur Verfügung.

Unterstützt die Expansion Plate 4K?

Nein. Die Expansion Plate unterstützt über HDMI und SDI maximal 1080p/60 fps.

Die 4K-Fähigkeiten des DJI SDR Transmission 2 Systems bleiben davon unberührt. DCI 4K/60p wird über HDMI oder DisplayPort direkt am Transceiver-Hauptgerät unterstützt.

Können SDI und HDMI gleichzeitig ausgegeben werden?

Ja. Wird der Transceiver als Empfänger mit installierter Expansion Plate verwendet, können SDI und HDMI an der Expansion Plate gleichzeitig ausgegeben werden.

Zusätzlich kann am Transceiver selbst entweder dessen HDMI- oder DisplayPort-Ausgang verwendet werden.

Unterstützt das Kit ARRI- und RED-Kameras?

Die Expansion Plate unterstützt Kamerametadaten über SDI von kompatiblen professionellen Cine-Kameras, darunter Modelle von ARRI und RED. Welche Metadaten im konkreten Setup verfügbar sind, hängt von Kamera und Verbindung ab.

Wofür wird der Transceiver Cage benötigt?

Der Cage schützt Transceiver und Expansion Plate und bietet zusätzliche Montagepunkte für professionelle Kamera-Rigs. HDMI- und USB-C-Kabel können mit den integrierten Kabelklemmen gesichert werden.

Kann das System über D-TAP versorgt werden?

Das Kit enthält ein 50 cm langes D-TAP-auf-USB-C-Stromkabel. Damit kann die Stromversorgung aus einem geeigneten D-TAP-basierten Kamera- oder Akkusystem erfolgen.

Zubehör und Systemintegration

Zwingend benötigt wird ein DJI SDR Transmission 2 Transceiver, da das Expansion Accessory Kit selbst keine Funkübertragungseinheit enthält.

Das Kit ist vor allem dann sinnvoll, wenn ein SDR Transmission 2 System um SDI, zusätzliche Anschlussmöglichkeiten, eine professionelle Rig-Montage und D-TAP-basierte Stromversorgung ergänzt werden soll.

Für DisplayPort-Videoverbindungen steht separat das DJI SDR Transmission 2 L-Shaped USB-C Video Cable zur Verfügung. Für bestimmte Ronin-Systeme bietet DJI außerdem spezielle Gimbal-Control-Kabel an.

Das sollte man vor dem Kauf wissen

• Das Kit enthält keinen Transceiver und kann allein keine drahtlose Videoverbindung aufbauen.
• Die Expansion Plate ergänzt SDI und HDMI, unterstützt darüber aber maximal 1080p/60 fps.
• Für DCI 4K/60p muss HDMI oder DisplayPort direkt am DJI SDR Transmission 2 Transceiver verwendet werden.
• Die Übertragung von Kamerametadaten ist von Kamera und konkreter Verbindung abhängig.
• Für bestimmte DJI Ronin-Konfigurationen können zusätzliche Steuerkabel erforderlich sein.
• Ein PD-Netzteil ist nicht Bestandteil des Lieferumfangs.

Beratung zur Systemzusammenstellung

Das DJI SDR Transmission 2 Expansion Accessory Kit ist vor allem für Setups gedacht, bei denen ein vorhandener Transceiver um SDI, zusätzliche Stromversorgungsoptionen und eine stabilere Rig-Integration erweitert werden soll. Entscheidend ist dabei, welche Signale die eingesetzte Kamera und der Monitor benötigen und wie Transceiver, Stromversorgung und Rig mechanisch aufgebaut werden.

Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: von Transceiver und SDI- oder HDMI-Signalweg bis zur passenden Stromversorgung, Montage und Kamera-Integration.
