Blackmagic Design Teranex AV

Article number: 12264960

€1,317.95

Gross:€1,568.36

MSRP*: €1,559.00

plus shipping costs

Promotion -15%

Delivery time:

immediately from stock

Add to wishlist

Auch als OpenBox erhältlich

Der Blackmagic Design Teranex AV ist ein Normwandler mit 12G-SDI- und HDMI-2.0-Eingänge... more

Close menu

Product information "Blackmagic Design Teranex AV"

Der Blackmagic Design Teranex AV ist ein Normwandler mit 12G-SDI- und HDMI-2.0-Eingänge und Ausgängen & sowie die Funktion zur Durchschleifung.

Hauptmerkmale

extrem geringe Latenz von nur 67 Millisekunden
HDMI-2.0a-Anschlüsse, 12G-SDI-Eingang, -Ausgang und -Durchschleifung
XLR-Eingänge für zwei Kanäle symmetrisches Analogaudio oder vier Kanäle AES/EBU
Consumer-HiFi-Anschlüsse für zweikanalige Audioeingaben von Geräten wie Laptops und iPods
Glasfaserkäfig für ein optionales SMPTE-kompatibles Glasfaser-SDI-Modul
interner Standbildspeicher Still Store und Live-Standbildfunktion Freeze Frame
Patentierte Teranex Verarbeitung für extrem hochwertige Up-, Down-, Cross- und Normkonvertierungen
erhält alle Zusatzdaten wie bspw. Timecode und Untertitel
16-kanalige, framegenaue Audioumwandlungen und komplette Neuzuordnung der Audiokanäle

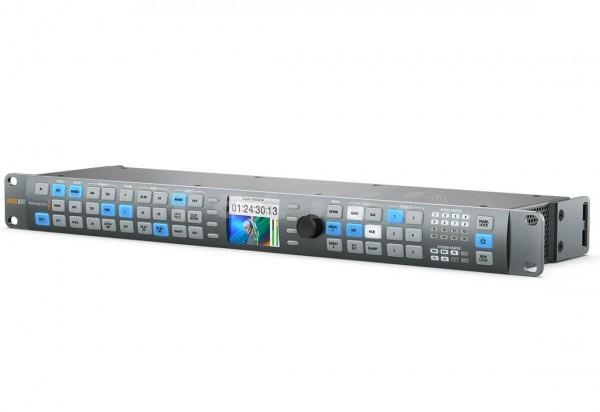

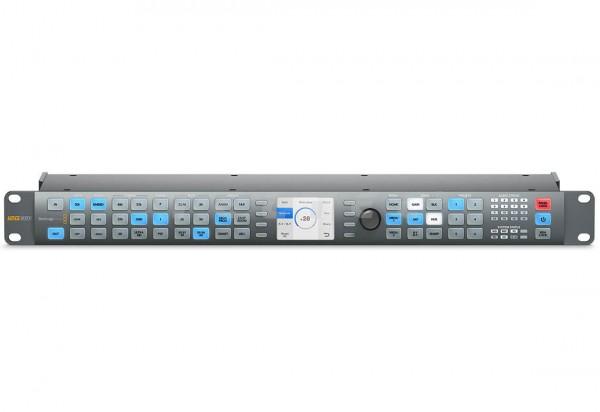

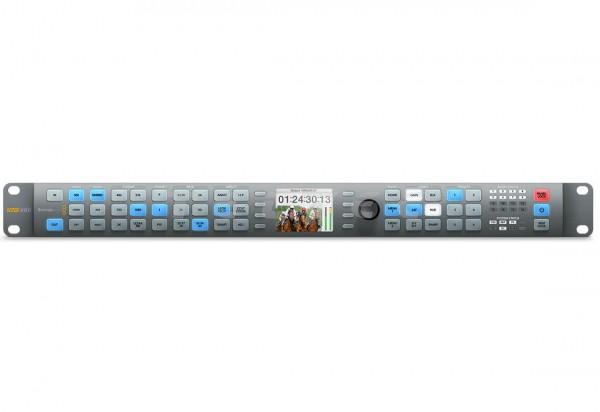

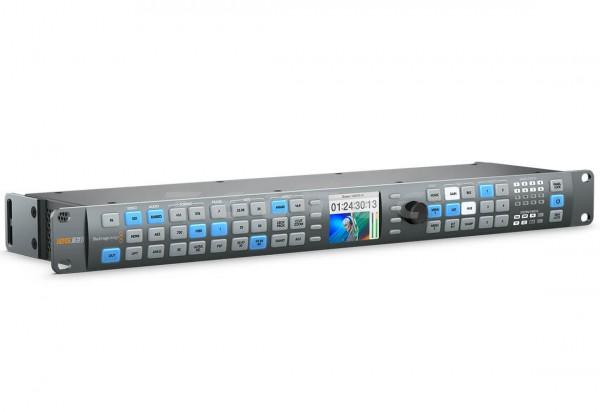

Klassische Teranex Frontblende erleichtert Anwendern des Teranex die Integration und Benutzung
Referenzeingang für eingebaute Frame-Synchronisierungsfunktion sowie Referenzausgang für Sync-Generation
Integrierter Video-Testbildgenerator mit Testtönen für Audiosoundchecks
Gigabit-Ethernet-Schnittstelle für die Fernbedienung
integriertes Netzteil unterstützt 110 V bis 240 V AC

Lieferumfang

Teranex AV
SD Karte mit Software

Hinweis

Im Lieferumfang ist kein Kaltgerätekabel enthalten.

Garantie

24 Monate eingeschränkte Herstellergarantie

Technische Daten

Allgemein
unterstüzte Systeme	Mac OS X 10.10 Yosemite Mac OS X 10.11 El Capitan oder später Windows 8.1 oder Windows 10
Abmessung	H 4,44 cm x B 48,26 cm x T 12,7 cm
Betriebstemperaturen	5° bis 50° C (41° bis 122° F)
Lagertemeperaturen	-20° bis 45° C (-4° bis 113° F)
Betriebs-Luftfeuchtigkeit	0% bis 90% (relative Luftfeuchtigkeit)
Gewicht	2 kg
Energieversorgung	1 x Eingebaute AC-Stromversorgung mit IEC C14 Einlass. IEC Stromkabel erforderlich. 100-240V, 50-60 Hz

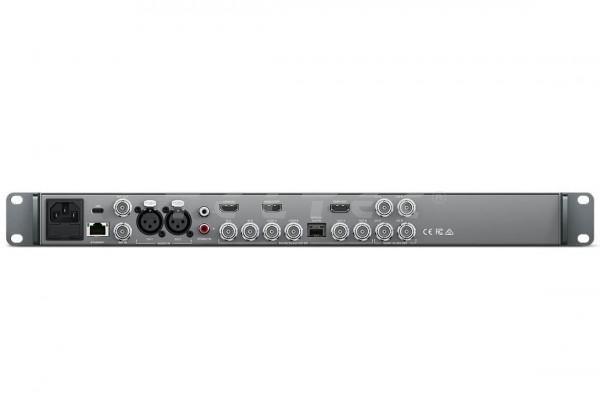

Anschlüsse

Eingang
SDI Video Eingang	1x BNC (IN A) - 10-bit SD, HD, 2K, 3G HD Ebenen A und B, 6G und 12G Ultra HD automatische Umschaltung. 1x BNC (IN B) - 10-bit SD, HD, 2K, 3G HD Ebenen A und B, 6G und 12G Ultra HD automatische Umschaltung. Verwendbar als zweiter Eingang oder für Dual-Link-Eingang für 4: 2: 2 3G oder 6G Ultra HD
SDI Video Eingang Loop	1x BNC (in einer Schleife) - neu getaktet, 10-bit SD, HD, 2K, 3G HD, 6G und 12G Ultra HD automatische Umschaltung. 1x BNC (IN B Loop) - neu getaktet, 10-bit SD, HD, 2K, 3G HD, 6G und 12G Ultra HD automatische Umschaltung.
HDMI Eingang	1x HDMI 2.0 Typ A-Stecker.
SDI Audio Eingang	16 Kanäle in SD, HD, 3G HD, 2K und Ultra HD.
Optical Fiber Video Eingang(optional)	1x 10bit SD, HD, 3G HD, 2K, Ultra HD umschaltbar.
Optical Fiber Audio Eingang (optional)	16 Kanäle in SD, HD, 3G HD, 2K und Ultra HD.
Analog Audio Eingang	2x XLR - 2 Kanäle (XLR-Anschlüsse sind mit AES / EBU-Eingänge gemeinsam)
AES/EBU Digital Audio Eingang	2x XLR - 2 Paar (4 Kanäle) 110O XLR-Anschlüsse sind mit analogen Eingängen gemeinsam
Reference Eingang	1x BNC - Blackburst in SD oder tri-level sync in HD.

Ausgang
SDI Video Ausgang	1x BNC (OUT A) - 10-bit SD, HD, 2K, 3G HD Ebenen A und B, 6G und 12G Ultra HD automatische Umschaltung 1x BNC (OUT B) - 10-bit SD, HD, 2K, 3G HD Ebenen A und B, 6G und 12G Ultra HD automatische Umschaltung Nutzbarer duplizierter Ausgang oder Dual-Link-Ausgang für 4: 2: 2 3G oder 6G Ultra HD
Quad SDI Video Ausgang	4x BNC (Kanäle A, B, C, D) - 10-Bit-3G-SDI-Quad Link-Ausgang, wenn das Prozessorausgabe Video-Format UHD ist. Für andere Ausgabeformate werden diese Anschlüsse vier zusätzliche repliziert SDI-Ausgänge liefern.
HDMI Loop Ausgang	1x HDMI 2.0 Typ A-Stecker.
HDMI Ausgang	1x HDMI 2.0 Typ A-Stecker
SDI Audio Ausgang	16 Kanäle in SD, HD, 3G HD, 2K und Ultra HD.
Optical Fiber-Video-Ausgang (optional)	1x 10bit SD, HD, 3G HD, 2K, Ultra HD umschaltbar. Nicht verfügbar, während in Dual Link oder Quad Link-Ausgang Modi arbeitet.
Optical Fiber Audio Ausgang (optional)	16 Kanäle in SD, HD, 3G HD, 2K und Ultra HD.
Referenzausgang	1x BNC - Generator Interne Referenz Blackburst vs Tri-Level-Sync-Ausgang an der aktuellen Bildrate
Quantisierung	12/10 Bit
Video Daten Prozess	Unkomprimiertes RAW

Zusätzliche Funktionen
Optical Fiber-Anschluss	1x SFP Optical Fiber Anschluss Käfig.
Dolby Support Built-In	Dolby AC3 geht in allen Umbauten durch. Dolby E außer während Video-Frame-Rate Conversion.
Multi Rate Support	SDI-Anschlüsse sind umschaltbar zwischen Standard Definition, High Definition und Ultra HD. SDI schaltet zwischen 270 Mbit / s Standard-Definition SDI, 1,5 Gb / s HD-SDI und 2K SDI, 3G HD, 6G und 12G Ultra HD.
Computer Interface	C-Port USB Typ für Software-Updates und Gigabit Ethernet RJ45 für Fernsteuerung und Konfigurationen.
Processor Interface	Leuchttaster , Status-LEDs und LCD mit einfachen Bildschirmmenüs

Standards
SD Format Unterstützung	525i29.97 NTSC, 625i25 PAL
1.5G-SDI HD Format Unterstützung	720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 1080i50, 1080i59.94, 1080i60
3G-SDI HD Format Unterstützung	1080p50, 1080p59.94, 1080p60 levels A and B
2K Format Unterstützung	2K DCI 23.98p, 2K DCI 24p 2K DCI 23.98PsF, 2K DCI 24PsF
Ultra HD Format Unterstützung	2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
SDI Unterstützung	SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M
SDI Metadata Unterstützung	VITC / ATC-Unterstützung, SMPTE 12M. Video Indizierung Unterstützung einschließlich WSS, RP 186 und AFD, SMPTE 2016. Untertitelung Unterstützung für den Umtausch und von 608 und 708, SMPTE 334M.
Audio Sampling	TV-Standard-Abtastrate von 48 kHz und 24-Bit-HD, 20-bit SD.
Video Sampling	4:2:2
Color Precision	10-bit
Farbraum	REC 601, REC 709
SDI Format Unterstützung	525 NTSC, 625 PAL, 720HD, 1080HD, 2K DCI und Ultra HD 3840 x 2160 auswechselbar.

Verarbeitung
Aspect Ratio Konvertierung	Echtzeitvariable und gleichbleibendes Seitenverhältnis bei den Konvertierungen.
Real Time Video Processing	Inklusive-Rauschunterdrückung, Takterkennung mit Einfügen / Entfernen, Szenenschnitt Erkennung, Farbkorrektur und Proc-Amp-Steuerung
Low Latency Processing	Echtzeitverarbeitung mit 2-Frame Latenz, verfügbar für ausgewählte Formatkonvertierungen
Format Konvertierung	Echtzeit-Aufwärtswandlung, Abwärtswandlung, Cross-Konvertierung und SDHC / Ultra HD-Standards Konvertierung.
Farbraum Konvertierung	Hardware-basierte Echtzeit
Still Store	Aufnehmen eines Video-Frame in den nichtflüchtigen Speicher aus dem aktuellen Eingangssignal
Freeze Frame	Vorübergehendes einfrieren des eingehenden Live-Videos.
Test Patterns	SMPTE 75% Bars; Vollfeld -Farbbalken 75%; Konvergenz Gitter; Multi-Burst; schwarz.
Output Switching	Ausgang kann zwischen dem Eingangsvideo, internen Block, Benutzerstandbild oder ein Standbild aus dem Eingangsvideo geschaltet werden.
durch Teltec übersetzt

Software
Software Control	Teranex Setup-Software Steuerungsanwendung enthalten, kostenlos für Einstellungen über den Windows 8.1, Windows-10 und Mac OS X zu ändern
Internal Software Upgrade	Via USB-Typ-C mit dem mitgelieferten Teranex Setup Application
