Blackmagic Design SmartScope Duo 4K 2
Zwei 8"-LCD SDI/HD-SDI/3G SDI (3HE), Waveform
Add to wishlist

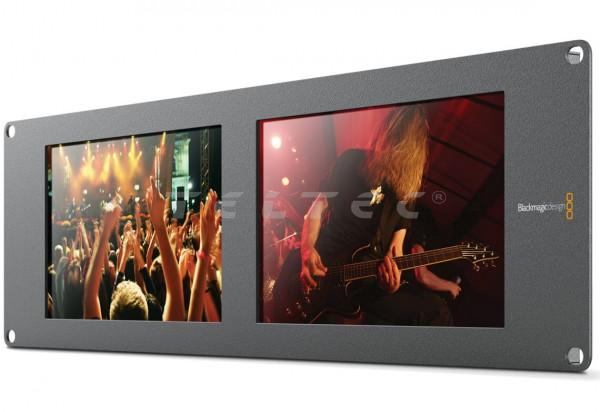

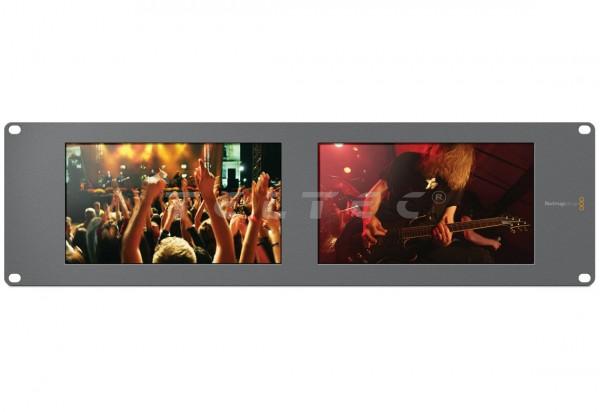

Der Blackmagic SmartScope Duo 4K verfügt über integriertes Waveform-Monitoring zur Analyse von Bildqualität, die über bloßes Anschauen des Bildes hinausgeht. Sie erhalten sieben der gängigsten Scopes, die weitläufig in Sendeanstalten und Post-Produktionshäusern verwendet werden. Zu den Scope-Anzeigen gehören unter anderem Waveform, Vektorskop, RGB-Parade, YUV-Parade, Histogramm sowie Audiophasen und -pegel, und selbstverständlich lässt sich auch einfach nur die Videoansicht anzeigen. Jetzt müssen Sie über Video- und Audiopegel nicht länger Mutmaßungen anstellen, sondern können diese dank SmartScope Duo 4K genau überwachen.
SmartScope Duo 4K hat die äußere Erscheinung von SmartView Duo, bietet dabei jedoch unabhängiges Waveform-Monitoring, so dass Sie die Wahl zwischen Waveform, Vektorskop, RGB-Parade, YUV-Parade, Histogramm und Audiophasen-Pegelanzeige haben. Jeder Monitor ist unabhängig und kann jede beliebige Zusammenstellung von Scope oder Bildanzeige darstellen.
Hauptmerkmale
- zwei 8 Zoll LCD-Bildschirme (3 HE)
- WVGA-Auflösung (800 x 480)
- 16:10 Bildformat
- 500:1 Kontrastverhältnis
- 15 ms Reaktionszeit
- 10 Bit Signalverarbeitung
- 6G-SDI, 3G-SDI, HD-SDI, SDI Audio Embedded
- 4:2:2 & 4:4:4 Farbabtastung
- Luminance-Waveform
- Vektorskop
- RGB-Parade
- YUV-Parade
- Histogramm
- Protokollierung
- Audiophase und -pegel
Lieferumfang
- 1x SmartScope Duo 4K
- 1x Netzteil
- 1x SD-Karte mit Software
Garantie
- 24 Monate eingeschränkte Herstellergarantie
Technische Daten

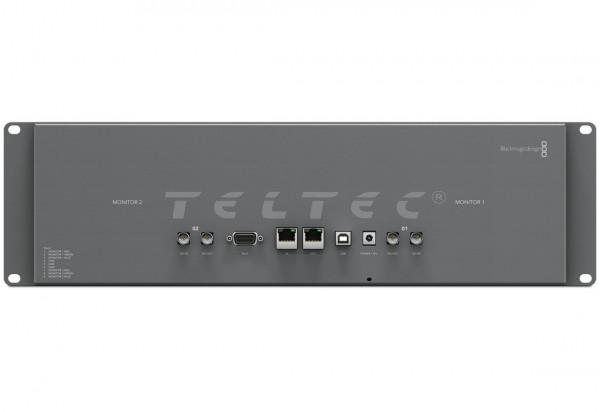

Anschlüsse |
|
| SDI Videoeingang | Schaltet automatisch zwischen SD, HD und 6G-SDI-Signalen um. Reclocked Durchschleif-Ausgang. |
| SDI Videoausgang | 1 x 10 Bit durchgeschleift SD/HD und 6G-SDI, umschaltbar. |
| SDI Audioeingang | 16 Kanäle eingebettet in SD und HDMI |
| SDI Audioausgang | 16 Kanäle eingebettet in SD und HDMI |
| Mehrfachraten-Unterstützung | Standard Definition SDI, High Definition SDI und 3G-SDI. |
| Tally | 9-poliger SUB-D Stecker |
Normen |
|
| SD-Format Unterstützung | 525i/29,97 NTSC, 625i/25 PAL |
| HD-Format Unterstützung | 720p/50; 59,94; 60 1080p/23,98; 24; 25; 29,97; 30; 50; 59,94, 60 1080PsF/23,98; 24; 25; 29,97; 30 1080i/50, 59,94; 60 |
| 2K-Format Unterstützung | 1080p/23,98; 24; 25 1080PsF/23,98; 24; 25 2K 23,98PsF; 24PsF; 25PsF |
| Ultra-HD-Format-Unterstützung | 2160p/23,98; 24; 25; 29,97; 30 |
| SDI-Kompatibilität | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M Niveau B et SMPTE 425M |
| Audio Frequenzbereich | Fernseh-Abtastfrequenz von 48 kHz |
| Video-Abtastfrequenz | 4:2:2 und 4:4:4 |
| Farbgenauigkeit | 8-Bit |
| Farbraum | YUV und RGB |
| Computer-Interface | USB 2.0 für Software-Updates und Ethernet für Konfiguration |
| Farbraumkonvertierung | Hardware-basierte Echtzeit. |
| Scopes | Luminance-Waveform, Vektorskop, RGB-Parade, YUV-Parade, Histogramm, Protokollierung, Audiophase und -pegel. |
Software |
|
| Im Lieferumfang enthaltene Software | Konfigurations-Dienstprogramm für MAC und Windows. |
| Interne Software-Aktualisierung | Über die im Lieferumfang enthaltene Firmware-Aktualisierungssoftware. |
| Physische Installation | 3RU |
Strombedarf |
|
| Stromversorgung | 12V Universalnetzteil beigefügt. |
| Stromabnahme | < 20 Watt |
| Betriebsspannungsbereich | 12V - 15V |
Physische Spezifikationen |
|
| Maße | 482 x 133 x 32 (LxBxT) |
| Gewicht | 1,53 kg |
Umgebungsbedingungen |
|
| Betriebstemperatur | 0° bis 40° |
| Lagerungstemperatur | -20° bis 45° C |
| Relative Luftfeuchtigkeit | 0% bis 90% (nicht kondensierend) |
