Blackmagic Design Audio Monitor 12G G3
1 HE Rack-Audio-Überwachung von 12G-SDI, AES/EBU, Analog
Alternatives in stock
Add to wishlist

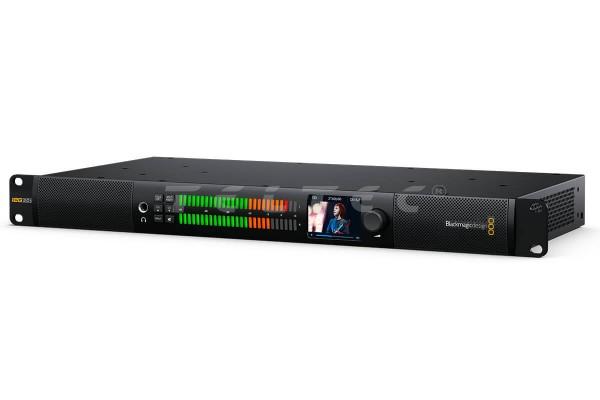

Der Blackmagic Audio Monitor 12G G3 ist ein leistungsstarkes, kompaktes Gerät, das trotz seiner kleinen Größe von nur 1 HE, hervorragende Audioqualität liefert. Sein Design ist von einem großen Audiopegelmeter mit präziser Ballistik bestimmt, das sich flexibel zwischen verschiedenen Tonpegelnormen umschalten lässt. Das Gerät lässt sich problemlos an jedem Ort installieren und ist mit einem 12G-SDI-Eingang ausgestattet, der eine Tonkontrolle in Verbindung mit professionellem Videoequipment ermöglicht. Das aktualisierte Modell bietet zudem einen 10G-Ethernet-Videoeingang gemäß SMPTE-IP-2110, was die Kompatibilität mit IP-Broadcast-Systemen ohne den Bedarf an externen Konvertern erhöht. Zusätzlich bietet der Monitor Audioeingänge für herkömmliches Analog-XLR, HiFi und AES/EBU-Audio. Ein HDMI-Ausgang für das Monitoring auf Großbildfernsehern oder Computerbildschirmen ist ebenfalls integriert.
Hauptmerkmale
- Großen Audiopegelmeter
- Unterstützt alle Formate in SD, HD und Ultra HD bis 2160p/60
- 12G-SDI-Eingang
- 10G-Ethernet-Videoeingang gemäß SMPTE-IP-2110
- Audioeingänge für herkömmliches Analog-XLR, HiFi und AES/EBU-Audio
- HDMI-Ausgang für Monitoring

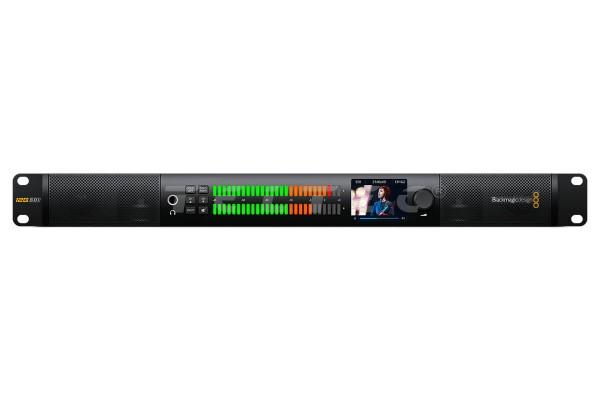

- An der Frontblende befinden sich Tasten, um den linken oder rechten Kanal solo zu schalten
- Kopfhörerbuchse an der Vorderseite
- Hintergrundbeleuchtete Steuerelemente und LCD fürs Monitoring
- Mit NMOS-Protokoll für virtuelles Routing
- Mit Unterstützung für HDR-Videoquellen
Lieferumfang
- 1x Blackmagic Design Audio Monitor 12G G3
- 1x PPM- und Loudness-Skala-Aufkleber
Technische Daten

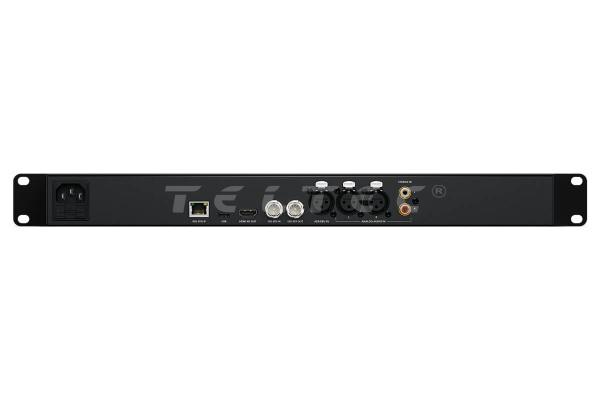

Anschlüsse |
|
| SDI-Videoeingänge | 1 |
| SDI-Videoausgänge | 1 Loop Out |
| SDI-Raten | 270Mb, 1.5G, 3G, 6G, 12G |
| HDMI-2.0-Videoausgänge | 1 |
| Multirate-Unterstützung | SDI und HDMI sind umschaltbar zwischen Standard Definition, High Definition und Ultra High Definition |
| SDI-Videodurchschleifung | 1 x reclocked 10-bit SD-SDI, HD-SDI, 3G-SDI, 6G-SDI und 12G-SDI |
| Analoge Audioeingänge | 2 x XLR. 2 x RCA HiFi |
| Analoge Audioausgänge | 1 x 6,5 mm Kopfhörerbuchse |
| Digitalaudio-Eingänge | 1 x XLR |
| Eingebauter Lautsprecher | Stereo mit 2-Wege-Weiche und unabhängigen Stereo-Subwoofern |
| AES/EBU-Audioeingänge | 2 Kanäle symmetrisch 110Ω AES/EBU über XLR |
| SDI-Audioeingänge | 16 Kanäle eingebettet in SD, HD und UltraHD 4K |
| SDI-Audioausgänge | 16 Kanäle eingebetteter Audio-Loop-Out |
| HDMI-Audioausgänge | 8 eingebettete Kanäle in SD, HD und 4K |
| Ethernet | 1 x 10Gb/s RJ-45-Anschluss mit Unterstützung für 10/100/1000/10G BASE-T für SMPTE-2110 IP-Videoeingang, Konfiguration und Firmware-Updates |
| Computer-Schnittstelle | USB-C für Konfiguration und Firmware-Updates |
| Metering | 2 x 27 RGB-Segment-LED-VU-, PPM- oder Loudness-Anzeigen |
| Modi | Die Drucktastenschnittstelle ermöglicht die Eingangswahl, die Kanalwahl, die unabhängige linke und rechte Audioquelle, die Stummschaltung und die Lautstärkeregelung mit dem Scrollrad. |
Normen |
|
| SD Video Standards | 525i59.94 NTSC, 625i50 PAL |
| HD Video Standards | 720p/50; 720p/59,94; 720p/60 1080i/50; 1080i/59,94; 1080i/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30 |
| 2K Video Standards | 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K 23.98PsF, 2K 24PsF, 2K 25PsF |
| Ultra HD Video Standards | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 |
| 4K Video Standards | 4KDCIp23.98, 4KDCIp24, 4KDCIp25, 4KDCIp29.97, 4KDCIp30, 4KDCIp50, 4KDCIp59.94, 4KDCIp60 |
| SDI Compliance | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1, SMPTE 2082‑10, SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2084, SMPTE 2108‑1. |
| SDI Auto Switching | Wählt automatisch zwischen SD, HD, 3G-SDI Level A und B, 6G-SDI und 12G-SDI. |
| Audio Sampling | 96 KHz und 24 bit |
| Video Sampling | 4:2:2 und 4:4:4 |
Modi der Audiopegelmeter |
|
| Modi der Audiopegelmeter | 54 RGB-Segment-LEDs ermöglichen die Auswahl der Messung mit VU, PPM EBU, PPM BBC oder Loudness. Inklusive austauschbarer Pegelskala |
IP-Videokonformität |
|
| SMPTE 2110‑20 (Uncompressed Video) | IGMP v2 |
| SMPTE 2110‑21 (Traffic Shaping) | Absender: Schmal Empfänger: Schmal, Breit Synchron, Asynchron |
| SMPTE 2110‑30 (PCM) | Audio Konformitätsstufe: Stufe C |
| SMPTE 2110‑40 (Ancillary Data) | Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Enthält RP 188/SMPTE 12M-2, Untertitel und statische HDR-Metadaten. |
| Precision Time Protocol (PTP) |
|
| NMOS IS-04 Entdeckung und Registrierung | v1.3.2 Peer‑to-peer via mDNS/DNS‑SD |
| NMOS IS-05 Verbindungsmanagement | v1.1.2 |
| NMOS BCP‑002‑01 | natürliche Gruppierung |
| NMOS BCP‑004‑01 | Fähigkeiten des Empfängers |
| Codec | Blackmagic IP10 Codec für die Konvertierung von 12G-SDI-Raten in 10G 2110 IP-Video |
Steuerung |
|
| Eingebautes Bedienfeld | 2,2-Zoll-Display zur Anzeige von Videoeingang, Videonorm und ausgewähltem Audioeingang |
Software |
|
| Internes Software-Upgrade | Über USB-Anschluss und Ethernet |
Betriebssysteme |
|
| Mac |
|
| Windows | Windows 8.1 und 10 |
Bildschirme |
|
| Display Element | Farb-LCD mit 2,2" |
| Display Auflösung | 320 x 240 |
| Eingabe Anzeige | SDI-Video, Format, Audiotyp und Audiokanäle |
Strombedarf |
|
| Stromversorgung | 1 x Intern 100 - 240V AC |
| Stromverbrauch | 55 W |
Physische Installation |
|
| Physische Installation | 1 HE |
Umgebung |
|
| Betriebstemperatur | 0° C - 40° C |
| Lagertemperatur | -20° C - 45° C |
| relative Luftfeuchtigkeit | 0 % - 90 % nicht kondensierend |
Physische Spezifikationen |
|
| Maße | 482 x 242 x 44 mm |
| Gewicht | ca. 2,6 kg |
