Blackmagic Design ATEM 4 M/E Constellation 4K Plus
Live-Produktionsmischer mit 4 M/E-Ebenen für Ultra HD

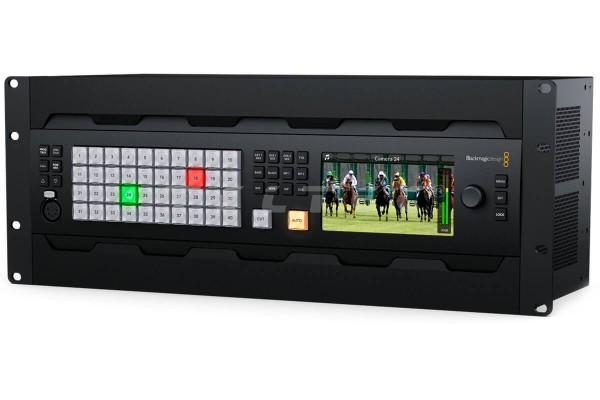

Der Blackmagic Design ATEM 4 M/E Constellation 4K Plus ist ein Live-Produktionsmischer mit 4 M/E-Ebenen für UHD. Der Livemischer im 4-HE-Rackdesign bietet 80 skalierbare 12G-SDI-Eingänge, 48 12G-SDI-Aux-Ausgänge, vier DVE, 16 ATEM Advanced Chroma Keyer, vier Media-Player, vier unabhängige Ultra-HD-Multiviewer, zwei SuperSource-Prozessoren und vieles mehr. Ebenso integriert sind zudem Talkback und ein professioneller Fairlight Audiomixer mit 156 Kanälen, EQ und Dynamiksteuerung. Der USB-C Anschluss unterstützt 720p oder 1080p mit Programm-Framerate als Webcam-Ausgabe.
Hauptmerkmale
- 4 M/E-Ebenen für Ultra HD
- 80x skalierbare 12G-SDI-Eingänge
- 48x 12G-SDI-Aux-Ausgänge
- vier DVE
- 16 ATEM Advanced Chroma Keyer
- vier Media Player
- vier unabhängige Ultra-HD-Multiviewer
- zwei SuperSource-Prozessoren
- integriertes Talkback
- professioneller Fairlight Audiomixer mit 156 Kanälen, EQ und Dynamiksteuerung
- 1x USB-C-Port unterstützt 720p oder 1080p mit Programm-Framerate
- RJ12-Anschluss unterstützt RS-422
- interner Timecode-Generator
Lieferumfang
- 1x Blackmagic Design ATEM 4 M/E Constellation 4K Plus
Hinweis
Im Lieferumfang ist kein Kaltgerätekabel enthalten.
Garantie
- 1 Jahr eingeschränkte Herstellergarantie
Technische Daten

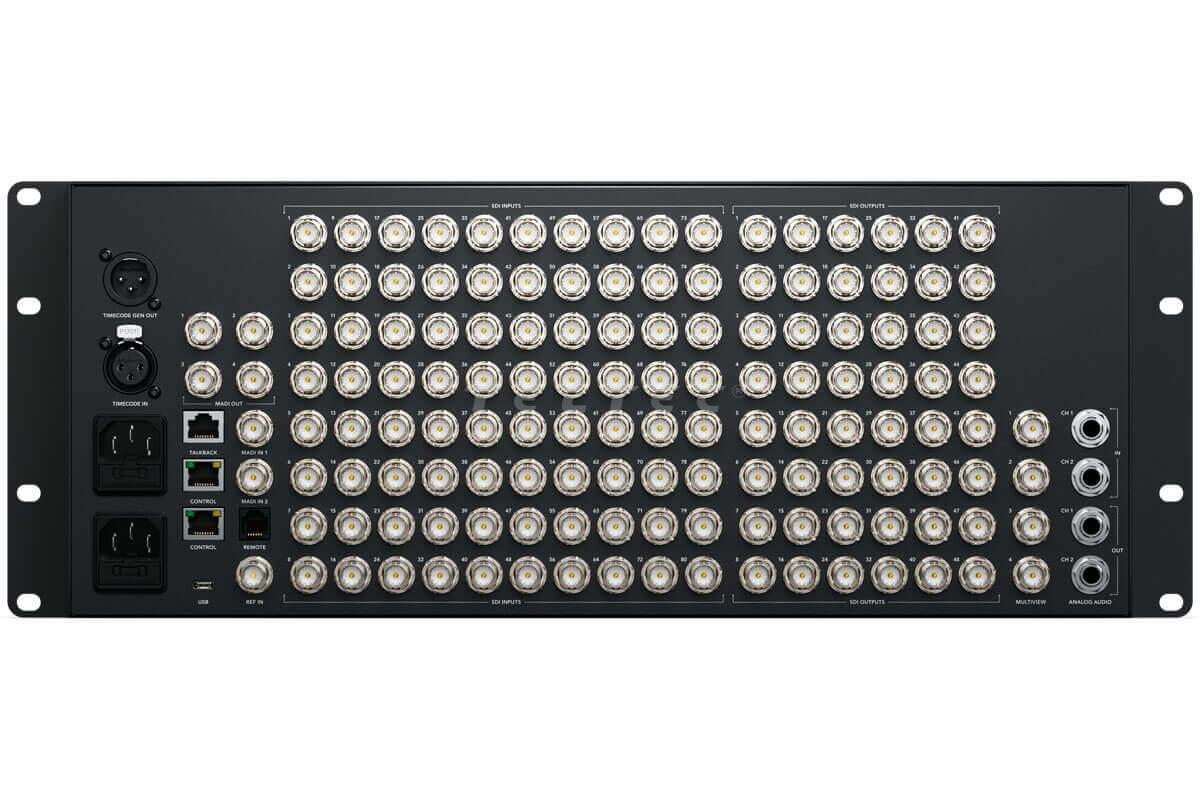

Anschlüsse |
|
| Videoeingänge insgesamt | 80 |
| Videoausgänge insgesamt | 52 |
| Aux-Ausgänge insgesamt | 48 |
| SDI-Raten | 1,5G, 3G, 6G, 12G |
| Audioeingänge insgesamt |
2 symmetrische 1/4-Zoll-Buchsen 2 x 64 Stereokanäle über BNC/MADI-Eingang 1 x 5-polige XLR-Buchse für Talkback |
| Audioausgänge insgesamt |
2 symmetrische 1/4-Zoll-Buchsen 4 x 64 Stereokanäle über BNC/MADI-Ausgang 1 x 5-polige XLR-Buchse für Talkback |
| Timecode-Anschlüsse |
1 x 3-polige XLR-Buchse für Timecode-Eingabe 1 x 3-polige XLR-Buchse für Timecode-Ausgabe |
| Referenzeingänge | Für Tri-Sync oder Black Burst |
| Videoeingänge mit Resync | An allen 80 Eingängen |
| Frameraten- und Formatwandler | An allen 80 Eingängen |
| SDI-Videoeingänge | 80 x 10 Bit 720p, 1080i, 1080p, 2160p |
| SDI-Audioeingänge | 8 eingebettete Audiokanäle an allen SDI-Eingängen |
| Zusätzliche Audioeingänge | 1 x 5-polige XLR-Buchse für Talkback |
| SDI-Videoausgänge | 52 x 10 Bit 720p, 1080i, 1080p, 2160p |
| SDI-Audioausgänge | 16 Kanäle eingebettet in die SDI-Ausgabe an allen Ausgängen |
| Zusätzliche Audioausgänge | 1 x 5-polige XLR-Buchse für Talkback |
| SDI-Programmausgänge | Jeder beliebige der 48 SDI-Ausgänge |
| Downkonvertierte SDI-Programmausgänge | 8 |
| SDI-Vorschauausgänge | Jeder beliebige der 48 SDI-Ausgänge |
| SDI-Multiview-Ausgänge |
4 dedizierte Ausgänge Bis zu 48 zusätzliche routingfähige Ausgänge |
| HDMI-Mutiview-Ausgänge | Keine |
| Webcam-Ausgabe | 1 USB-C-Port unterstützt 720p oder 1080p mit Programm-Framerate |
| Remote | RJ12-Anschluss unterstützt RS-422 |
| Bedienpultanschluss | Ethernet unterstützt 10/100/1000 Base-T. Ermöglicht eine direkte Verbindung zwischen Pult und Gehäuse oder über ein Netzwerk |
| Interner Timecode-Generator | Ja |
| Talkback | RJ45 für Talkback-Systeme von Fremdherstellern |
| Tally-Ausgang |
Hinzugefügt via Ethernet-Verbindung mittels Blackmagic Design GPI and Tally Interface. (Nicht im Lieferumfang enthalten) Jeder beliebige der 48 SDI-Ausgänge |
| Computer-Schnittstelle | 1 USB-C-Port |
Normen |
|
| SD-Videonormen | Keine |
| HD-Videonormen | 720p/50; 720p/59,94; 720p/60 1080i/50; 1080i/59,94; 1080i/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60 |
| Ultra-HD-Videonormen | 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60 |
| SDI-Konformität | SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 und SMPTE 2082‑10, SMPTE 2082‑12 |
| Videoabtastfrequenz | 4:2:2 |
| Farbgenauigkeit | 10 Bit |
| Farbräume | Rec. 709, Rec. 2020 |
| Automatische SDI-Umschaltung | Automatische Erkennung von 1,5G-SDI, Level A und Level B 3G-SDI, 6G-SDI und 12G-SDI |
Merkmale |
|
| Upstream-Keyer | 16 |
| Downstream-Keyer | 4 |
| Advanced Chroma Keyer | 16 |
| SuperSource | 2 |
| Talkback-Unterstützung | Ja |
| n-1-Unterstützung | Ja |
| Linear/Luma-Keyer | 20 |
| Übergangs-Keyer (Stinger/DVE) | 4 Stinger, 4 DVE |
| Gesamtanzahl der Ebenen | 28 |
| Mustergeneratoren | 21 |
| Farbgeneratoren | 2 |
| DVEs | 4 |
| Bedienpult bzw. -panel | Frontblende fürs Mischen im Notfall, Bediensoftware oder optionales Hardware-Bedienpult |
| Routingfähige Fenster | 64 |
| Tally | 64 |
| Quellenlabel-Fenster | Ja |
Multiview-Monitoring |
|
| Multiview-Monitoring | 4 x 16 Multiview-Ansichten für insgesamt bis zu 64 Ansichten in frei wählbarer Anordnung |
| Multiview-Videonorm | HD oder Ultra HD wählbar |
Media Player |
|
| Media Player | 4 |
| Kanäle | Füll- und Keysignale für jeden Media Player |
| Media Pool Kapazität für Standbilder | 64 |
| Media Pool Kapazität für Clips | 4 |
| Media Player Clip-Länge in 720 HD | 3200 Frames |
| Media Player Clip-Länge in 1080 HD | 1600 Frames |
| Media Player Clip-Länge in Ultra HD | 400 Frames |
| Media Pool Standbildformate | PNG, TGA, BMP, GIF, JPEG und TIFF |
| Media Pool Videodateiformat | TGA-Sequenz |
| Media Pool Audiodateiformat | WAV, MP3 und AIFF |
Bildschirme |
|
| Schnittstelle | Bildschirmauflösung von mindestens 1.366 x 768 Pixeln |

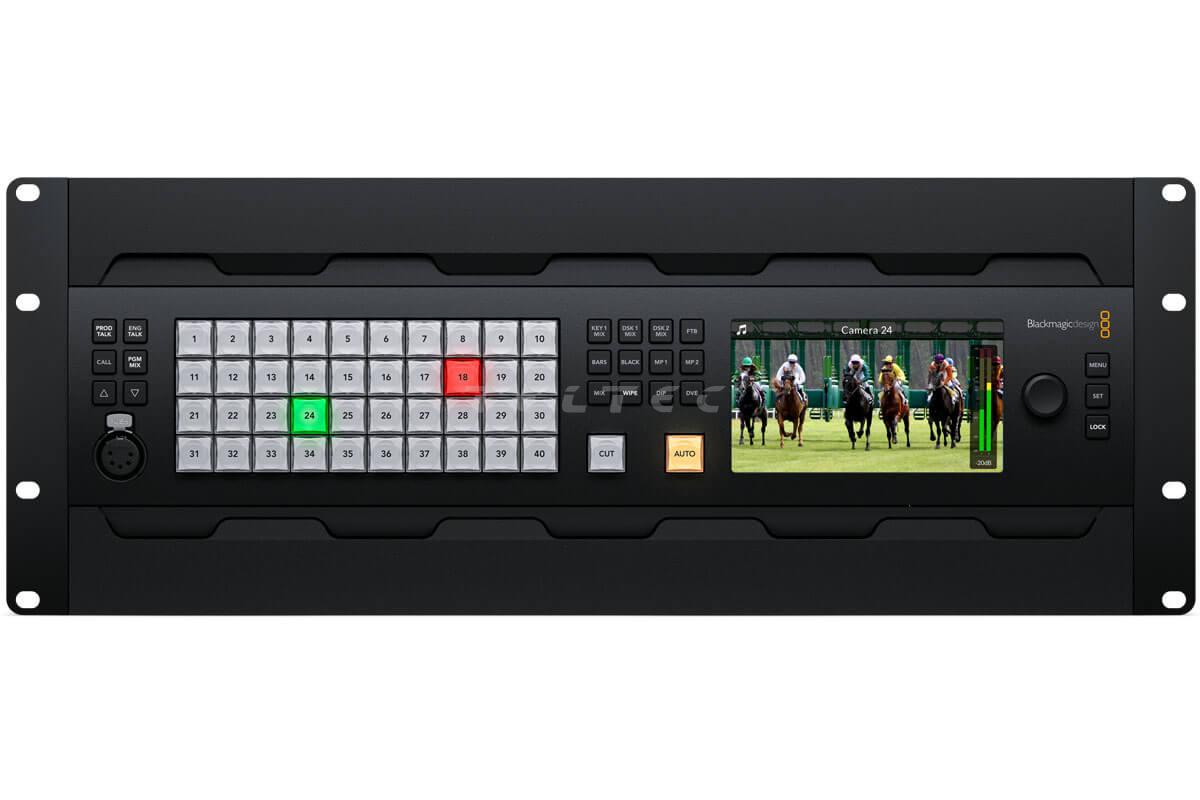

| Frontblende | Integrierter HD-LCD-Monitor für Video, 42 LED-Tasten fürs Setup und Mischen im Notfall, 8 Quelltasten, 4 Übergangstasten, 6 Tasten zur Talkback-Auswahl, 1 Menüdrehregler, 1 Set-Taste, 1 Taste zum Sperren der Frontblende |
Verarbeitung |
|
| Anrufverzögerung | < 10 Zeilen |
| Audiomixer |
Tonmischer mit 298 Kanälen Wählbare Optionen sind „Ein“, „Aus“ und „Audio folgt Video“ Pegel- und Spitzenpegelmessung Hauptverstärkungsregler Parametrischer 6-Band-EQ, Dynamiksteuerung einschl. Expander, Gate, Kompressor und Limiter |
| Downkonvertierung | 1 wählbarer nach HD downkonvertierter Ausgang |
Software |
|
| Bediensoftware inbegriffen | Kostenlos inbegriffenes ATEM Software Control Panel für Mac 14.0 Sonoma, Mac 15.0 Sequoia oder höher und für Windows 10 und Windows 11 |
| Softwareupdates | Über direkt an Mac- oder Windows-Computer angeschlossene USB-C-Verbindung Inklusive ATEM Setup Utility |
| Konfiguration | Erfolgt per ATEM Software Control Panel. Die IP-Adresse des ATEM Mischers wird jedoch mittels ATEM Setup Utility über den USB-C-Anschluss am Gehäuse konfiguriert |
Betriebssysteme |
|
| Mac | Mac 14.0 Sonoma, Mac 15.0 Sequoia oder höher |
| Windows | Windows 10 und 11 Windows 11 for ARM |
Strombedarf |
|
| Stromversorgung | 2 integrierte AC-Netzteile für 100–240 V, 50/60 Hz |
| Energieverbrauch | TBA |
Umgebung |
|
| Betriebstemperatur | 0° – 40° C |
| Lagerungstemperatur | -20° – 60° C |
| Relative Luftfeuchtigkeit | 0 – 90 % nicht kondensierend |
Physische Installation |
|
| Physische Installation | 4 Rack-Höheneinheiten |
Physische Spezifikationen |
|
| Maße | 482 x 177,3 x 227,2 mm |
| Gewicht | ca. 12,24 kg |
