Atomos Shogun AV-19M

Atomos Shogun AV-19M ist ein 19-Zoll-4K-HDR-Rackmount-Monitor für hybride IP- und Video-Produktionen mit NDI HX3, 12G-SDI und HDMI für Live-Produktion, Broadcast, Studio und On-Set-Monitoring.

Der Shogun AV-19M verbindet IP-basierte und klassische Videosignalwege in einem 7-HE-Rackmount-System. Über Ethernet empfängt der Monitor NDI-HX3-Signale, während 12G-SDI und HDMI für konventionelle Videoquellen zur Verfügung stehen. Eine einzelne Quelle lässt sich bildschirmfüllend darstellen; für NDI HX3 steht zusätzlich eine Quad-View-Ansicht mit bis zu vier Quellen zur Verfügung.

Der 19-Zoll-Touchscreen bietet eine Auflösung von 3840 × 2160 Pixeln, eine Helligkeit von 1.200 Nits und eine Farbraumabdeckung von 99 % DCI-P3. Für die Bildbeurteilung stehen unter anderem Waveform, RGB Parade, Vectorscope, Focus Peaking, Zebra sowie Atomos False Color, ARRI False Color und EL Zone™ False Color zur Verfügung. Log-Signale können über 3D-LUTs betrachtet und für HLG- oder PQ-Monitoring konvertiert werden.

Das Wichtigste in 4 Punkten

• 19-Zoll-4K-UHD-Touchscreen mit 1.200 Nits und 99 % DCI-P3
• Hybrides Monitoring über NDI HX3, 12G-SDI und HDMI
• Bis zu vier NDI-HX3-Quellen gleichzeitig im Quad-View
• Umfangreiche Analysewerkzeuge mit Waveform, Vectorscope, Focus Peaking, False Color, EL Zone™ und 3D-LUT-Unterstützung

Für wen ist der Atomos Shogun AV-19M geeignet?

Der Shogun AV-19M richtet sich an Produktionsumgebungen, in denen IP-basierte und klassische Videosignale gemeinsam überwacht werden sollen. Dazu gehören Live-Produktionen, Broadcast- und Studioumgebungen ebenso wie Produktionsgalerien, Kontrollräume, Ü-Wagen, Video Villages und On-Set-Monitoring.

Durch das 19-Zoll-Rackmount-Format eignet er sich außerdem für portable Produktionssysteme und Flypack-Setups. Ein passendes Custom Flypack ist optional separat erhältlich.

In der Praxis

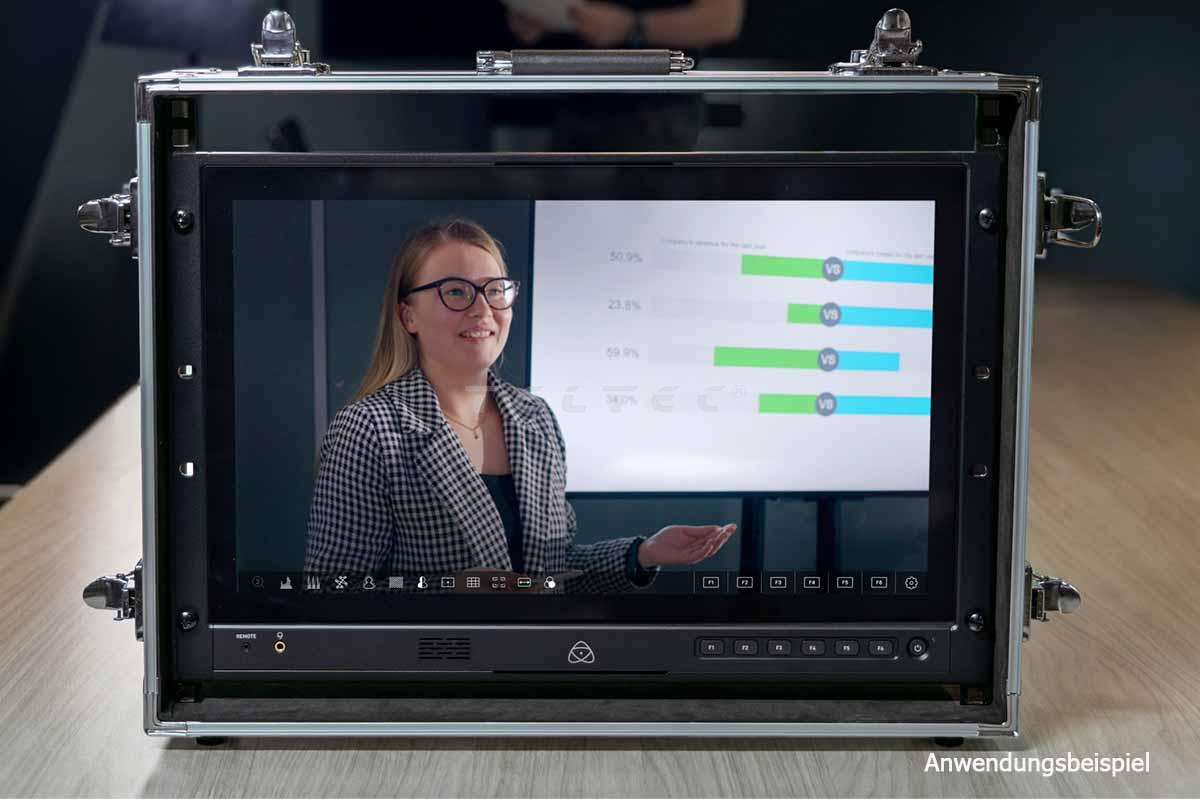

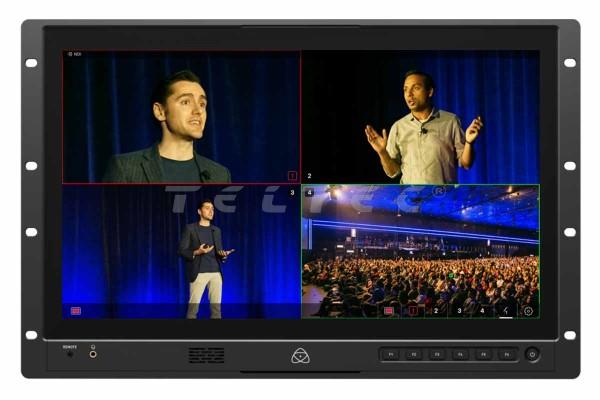

NDI HX3 wird über die Ethernet-Schnittstelle empfangen. Eine NDI-HX3-Quelle kann bildschirmfüllend dargestellt werden, alternativ lassen sich bis zu vier NDI-HX3-Quellen gleichzeitig im Quad-View überwachen.

Für klassische Videosignalwege stehen jeweils ein HDMI-2.0-Ein- und -Ausgang sowie ein 12G-SDI-Eingang und ein 12G-SDI-Loop-Through-Ausgang zur Verfügung. HDMI-zu-SDI- und SDI-zu-HDMI-Signalkonvertierung werden unterstützt.

Für die Bildkontrolle lassen sich Analysewerkzeuge direkt auf dem Monitor einblenden. Sechs frei belegbare Funktionstasten ermöglichen schnellen Zugriff auf häufig benötigte Funktionen. Zusätzlich unterstützt der Monitor anamorphotisches De-Squeeze, Cine- und Social-Frame-Guides, Safe Areas, Grid Marker, Zoom sowie verschiedene False-Color- und Fokuswerkzeuge.

Hinweise

• Quad-View und Multi-Input-Switching stehen für NDI HX3 zur Verfügung.
• SDI- oder HDMI-Quellen werden einzeln bildschirmfüllend überwacht.
• Der Monitor besitzt keinen VESA-Mount.
• Ein Custom Flypack ist optional separat erhältlich.
• D-Tap-Stromversorgung ist über ein D-Tap-auf-4-Pin-XLR-Kabel möglich.
• Der optionale AC/DC-Netzadapter ATOMPWR024 ist separat erhältlich.

Hauptmerkmale

• Größe: 19 Zoll
• Monitortyp: Hybrid-IP- und Video-Produktionsmonitor für Rackmontage
• Display: kapazitiver Touchscreen mit Double-Edge-Lit-Hintergrundbeleuchtung
• Auflösung: 3840 × 2160, 4K UHD
• Helligkeit: 1.200 Nits
• Farbraum: 100 % Rec.709, 99 % DCI-P3, 99 % NTSC, 87 % BT.2020
• Signalverarbeitung: HDMI zu SDI, SDI zu HDMI, 4K-UHD-Downscaling auf Full HD, DCI-Crop und Pulldown Removal
• Farbabtastung: Eingang YCbCr 4:2:0 und 4:2:2; Ausgang 4:2:2
• HDR-fähig: HLG und PQ

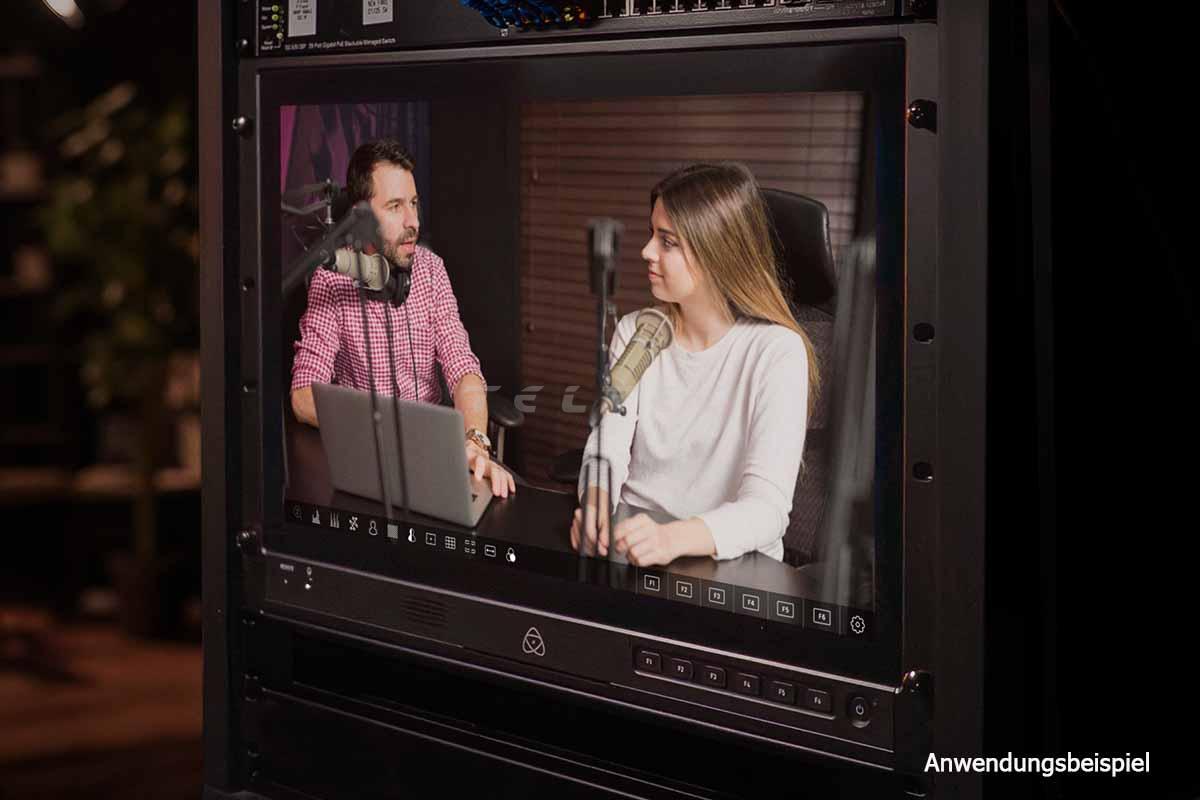

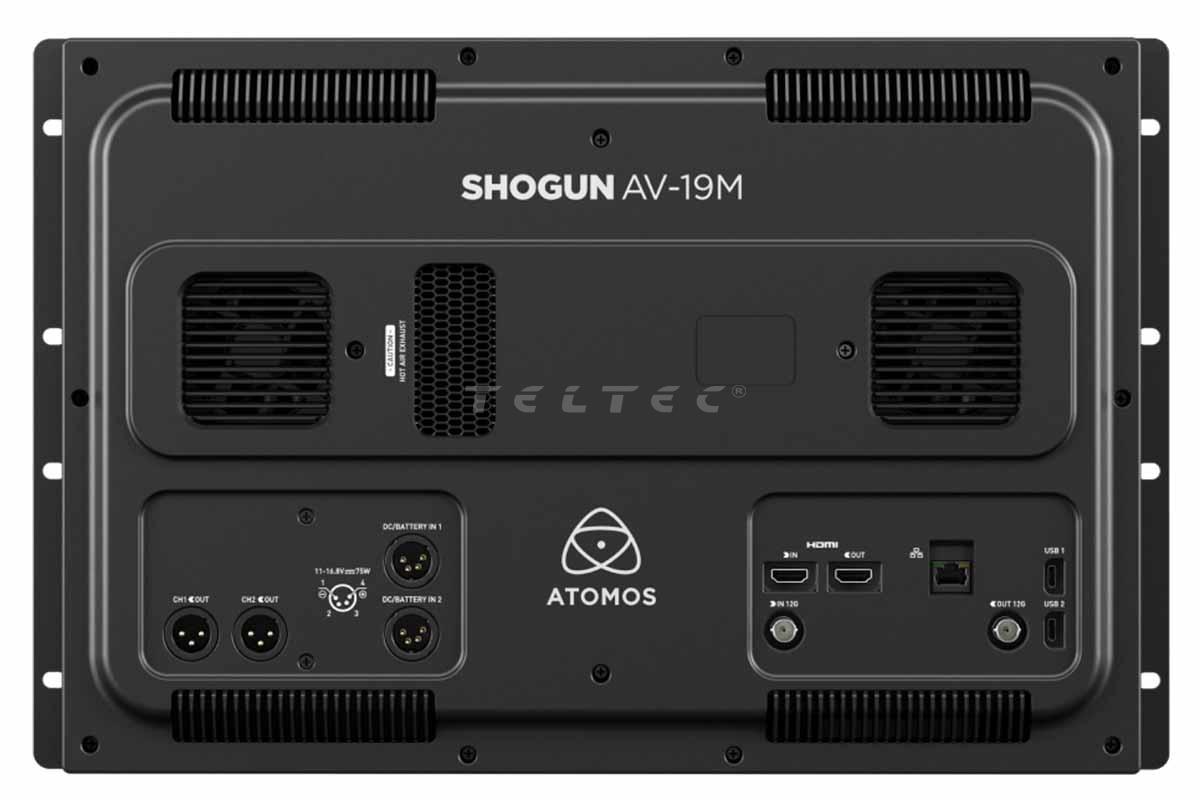

• Anschlüsse: 1x 12G-SDI Eingang, 1x 12G-SDI Loop-Through-Ausgang, 1x HDMI-2.0-Eingang, 1x HDMI-2.0-Ausgang, 1x RJ45, 2x USB-C 2.0/3.0, 2x 3-Pin-XLR-Audioausgang, 1x 3,5-mm-Kopfhörerausgang, LANC
• Touchscreen: ja, kapazitiv
• Tallyleuchte: LED an der Vorderseite
• 3D-LUTs: .cube-Format, 17- und 33-Punkt-LUTs
• Analyse-Tools: Waveform, RGB Parade, Vectorscope, Focus Peaking, Atomos False Color, ARRI False Color, EL Zone™ False Color, Zebra, Blue Only, Zoom und weitere Monitoring-Werkzeuge
• Stromversorgung: 12 bis 16,8 V DC über zwei 4-Pin-XLR-DC/Battery-In-Anschlüsse; Leistungsaufnahme 75 W

Lieferumfang

• Atomos Shogun AV-19M Monitor
• 4-Pin-XLR-Netzteil
• 5x internationale IEC-Netzkabel
• Rackmuttern und -schrauben (10x)
• Bildschirmtuch

Garantie

• Standardgarantie: 1 Jahr, nach Produktregistrierung auf 2 Jahre verlängerbar
  Display von der Verlängerung ausgenommen

Technische Daten

FAQs

Welche Videosignale kann der Atomos Shogun AV-19M überwachen?

Der Monitor unterstützt NDI HX3 über Ethernet sowie klassische Videosignale über 12G-SDI und HDMI 2.0. SDI- und HDMI-Signale können mit bis zu 4Kp60 verarbeitet werden.

Können mehrere Quellen gleichzeitig angezeigt werden?

Ja. Über NDI HX3 lassen sich bis zu vier Quellen gleichzeitig im Quad-View darstellen. Quad-View und Multi-Input-Switching sind laut Spezifikation auf NDI HX3 beschränkt. Eine SDI- oder HDMI-Quelle wird bildschirmfüllend dargestellt.

Unterstützt der Shogun AV-19M HDR und LUTs?

Ja. Der Monitor unterstützt HLG, PQ und 3D-LUT-Monitoring. 3D-LUTs können im .cube-Format mit 17 oder 33 Punkten verwendet werden. Außerdem ist eine Log-/HDR-Konvertierung zu HLG oder PQ möglich.

Welche Analysewerkzeuge sind integriert?

Zu den Monitoring-Werkzeugen gehören Waveform, RGB Parade, Vectorscope, Focus Peaking, Zebra, Atomos False Color, ARRI False Color, EL Zone™ False Color, Blue Only, Zoom, Frame Guides, Safe Areas und Anamorphic De-Squeeze.

Kann der Monitor HDMI und SDI ineinander konvertieren?

Ja. Sowohl HDMI-zu-SDI- als auch SDI-zu-HDMI-Konvertierung werden unterstützt.

Wie wird der Shogun AV-19M mit Strom versorgt?

Der Monitor arbeitet mit 12 bis 16,8 V DC und besitzt zwei 4-Pin-XLR-DC/Battery-In-Anschlüsse. Ein passendes 4-Pin-XLR-Netzteil gehört zum Lieferumfang. D-Tap kann über ein separat erhältliches Drittanbieter-D-Tap-auf-4-Pin-XLR-Kabel genutzt werden.

Ist eine VESA-Montage möglich?

Nein. Der Shogun AV-19M besitzt keinen VESA-Mount. Er ist für die Montage über seine 19-Zoll-Rackohren ausgelegt und benötigt 7 RU.

Zubehör und Systemintegration

Häufig sinnvoll

• Calibrite Display Pro oder Display Plus in Verbindung mit dem separat erhältlichen Atomos LANC-Kabel ATOMCAB018 zur unterstützten Kalibrierung über PC oder Mac

Optional

• Custom Flypack für mobile und standortbasierte Produktionen
• AC/DC-Netzadapter ATOMPWR024
• D-Tap-auf-4-Pin-XLR-Kabel eines Drittanbieters für entsprechende Stromversorgungs-Setups

Das sollte man vor dem Kauf wissen

• Der Shogun AV-19M benötigt 7 RU und ist für die 19-Zoll-Rackmontage ausgelegt; eine VESA-Halterung wird nicht unterstützt.
• Die gleichzeitige Quad-View-Darstellung von bis zu vier Quellen ist auf NDI HX3 beschränkt. SDI- und HDMI-Quellen werden jeweils einzeln bildschirmfüllend überwacht.
• Das 4-Pin-XLR-Netzteil ist im Lieferumfang enthalten. Der ATOMPWR024 ist ein zusätzlich optional erhältlicher AC/DC-Netzadapter.
• Für eine Stromversorgung über D-Tap wird ein D-Tap-auf-4-Pin-XLR-Kabel eines Drittanbieters benötigt.
• Bei der auf zwei Jahre verlängerten Garantie nach Produktregistrierung ist das Display von der Verlängerung ausgenommen.

Beratung zur Systemzusammenstellung

Beim Aufbau eines Produktionssystems mit dem Shogun AV-19M sind insbesondere die Kombination aus NDI-HX3-, 12G-SDI- und HDMI-Signalwegen, die Rackintegration, Stromversorgung und gegebenenfalls die Kalibrierung des Displays relevant. Für mobile Systeme kann zusätzlich das optionale Custom Flypack berücksichtigt werden.

Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: vom NDI-, 12G-SDI- und HDMI-Signalweg bis zur passenden Rackmontage, Stromversorgung und Kalibrierung.
