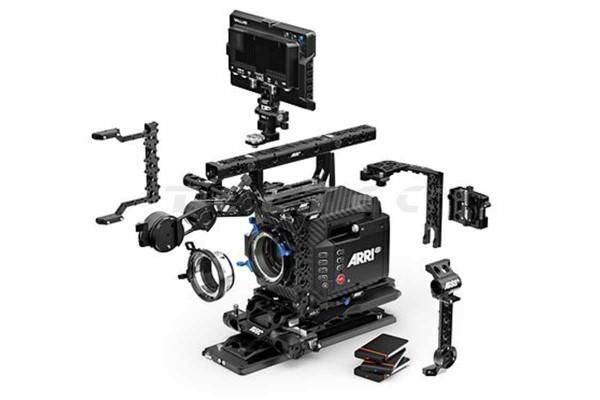

ARRI K0.0049870 ALEXA Mini LF Production Set 19 - CCM-1
Komplettset, inkl.ALEXA Mini LF & Kamera-Kontrollmonitor CCM-1
Das ARRI K0.0049868 ALEXA Mini LF Production Set 19 - CCM-1 enthält neben der ALEXA Mini LF und dem Camera Control Monitor Set CCM-1 weiteres Zubehör zur Produktion mit 19-mm-Rods. Die ALEXA Mini LF kombiniert den kompakten Bau der ALEXA Mini mit dem großformatigen ALEXA LF-Sensor. Die Mini LF bietet beste Bildqualität und Flexibilität für groß angelegte Drehs dank drei eingebauten, motorisierten FSND-Filtern, 12 V Spannungsversorgung, zusätzlichen Power-Outputs, einem neuen Codex Compact-Drive und dem neuartigen HD-Viewfinder MVF-2 mit hohem Kontrast. Der ARRI KK.0048851 Camera Control Monitor CCM-1 ist ein 7" Kamera-Kontrollmonitor für die ALEXA 35 und ALEXA Mini LF, der die volle Kamerasteuerung und den Menüzugriff auf die Kameras bietet. Der IPS-LCD-Bildschirm verfügt über eine Helligeit von 1.300 Nits, sodass dieser auch bei Tageslicht aus verschiedenen Blickwinkeln gut ablesbar ist. Darüber hinaus ist der Monitor mit SDI In-, SDI In/Out-, USB-C- sowie einer Audio-Miniklinken-Schnittstelle ausgestattet, wobei der Anschluss an die Kamera über den VF-Anschluss erfolgt. Alle Funktionen sind wahlweise über den Touchscreen oder über die Tasten und den Joystick einstellbar. Der CCM-1 stellt eine alternative Steuerungs-, Menü- und Bildschnittstelle zum MVF-2-Sucher zur Verfügung, kann aber auch in Kombination mit dem MVF-2-Sucher verwendet werden. Das CCM-1 Set enthält zudem einen Monitor-Arm, eine faltbare Sonnenblende sowie eine Schutzhülle. Darüber hinaus sind in diesem Production Set drei Codec Compact Drives mit 1 TB, das Balance Utility Dovetail BUD-3, eine Miniadapterplatte, ein Kameragriff mit Erweiterungen, eine kompakte Bridge Plate, eine Bottom Plate, sowie Seitenhalterungen und Kabel enthalten.
Hinweis
Die ARRI Power Splitting Box (On-Board-Akku-Adapter und Zubehör-Stromverteiler) ist aufgrund der vielen verfügbaren Varianten nicht in den Production Sets enthalten und muss separat bestellt werden.
Hierzu stehen folgende Optionen zur Verfügung:
- B-Mount Power Splitting Box K2.0024114
- V-Mount Power Splitting Box MkII K2.0014530
- Vmicro Power Splitting Box K2.0024116
- V-mount Akkuplatte mit Hot-Swap Buffer K2.0015840 (RAB-1 Adapter für Smart APU K2.0019486 erforderlich)
- Gold Mount Power Splitting Box Mk II K2.0014532
- Amicro Power Splitting Box K2.0024115
- Gold-Mount Akkuplatte mit Hot-Swap Buffer K2.0015859 (RAB-1 Adapter für Smart APU K2.0019486 erforderlich)
Hauptmerkmale ALEXA Mini LF
- Large-Format-Sensor ALEV 3 A2X (30,7 x 25,54 mm / 4448 x 3096)
- beeindruckender Large-Format-Look
- geringeres Rauschen bei höherer nutzbarer Empfindlichkeit
- höchster Dynamikbereich aller Produktionskameras
- ARRI-Color-Science für natürliche Hauttöne, einfache Farbkorrektur und sauberes VFX
- perfekt für High Dynamic Range (HDR) und Wide Color Gamut (WCG) Displays
Neue Funktionen
ab ALEXA Mini LF SUP 7.0 Software Update |
|
ab ALEXA Mini LF SUP 7.2 Software Update |
|
weitere Details zu aktuellen Software Updates gibt es hier |
Hauptmerkmale CCM-1
- 7" Kamera-Kontrollmonitor für ARRI ALEXA 35 und ALEXA Mini LF
- hybrides System aus Sucher und Kontrollmonitor
- nutzt gleiche EVF-Monitor-Kabel wie die MVF-2 Sucher zur Übertragung von Bilddaten, Kamerasteuersignalen und Energie
- 1-Kabel-Setup beschränkt Monitor-Helligkeit auf 100 Nits
- max Helligkeit 1.300 Nits erfordert zusätzliche Verwendung der 3-polige PWR-In-Schnittstelle
- lüfterloses Gehäuse, Kühlung über Aluminium-Design und Kühlrippen auf der Rückseite
- SDI In und SDI In/Out (switchbar)
- USB-C für Upload von Framegrabs, Markern, LUTS, usw.
- Audio-Miniklinke für Kopfhörer
- Auflösung von 1920 x 1080 bei 322 dpi
- DCI-P3 und REC 709 Farbräume, Farbtiefe 10 Bits (8+2)
Lieferumfang
- 1x ARRI K0.0049868 ALEXA Mini LF Production Set 19 - CCM-1

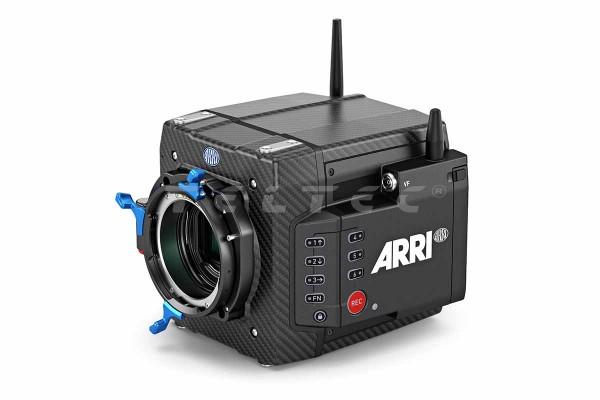

beinhaltet:- 1x ARRI K1.0024074 ALEXA Mini LF Camera Body

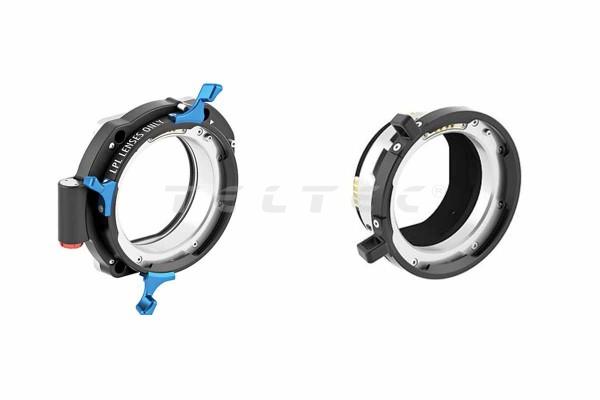

- 1x ARRI K2.0018983 ARRI LPL Lens Mount ALEXA Mini/AMIRA
- 1x ARRI K2.0016936 PL-to-LPL-Adapter

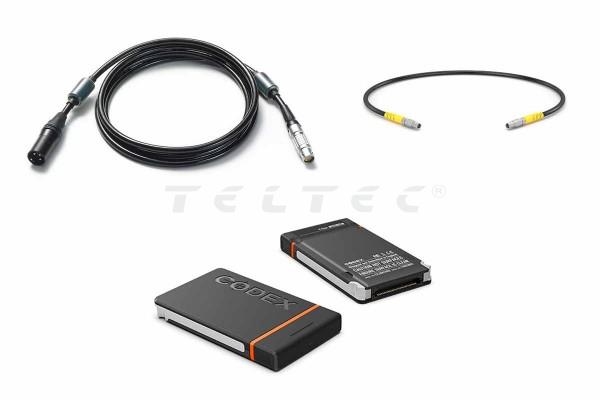

- 3x ARRI K2.0024130 Codex Compact Drive 1TB (CA08-1024)

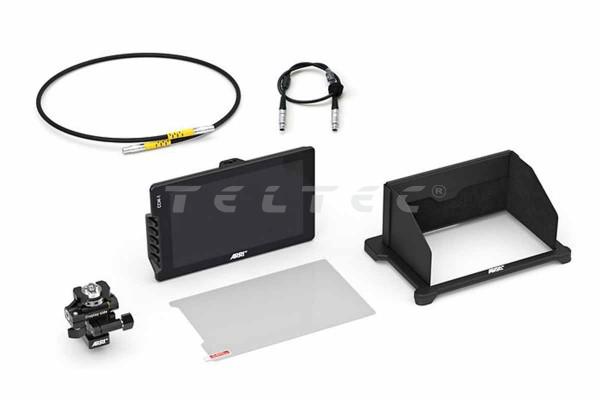

- 1x ARRI KK.0048851 Camera Control Monitor CCM-1 Set
- 1x ARRI K2.0023915 Cable VF (0.35m/1.15ft)

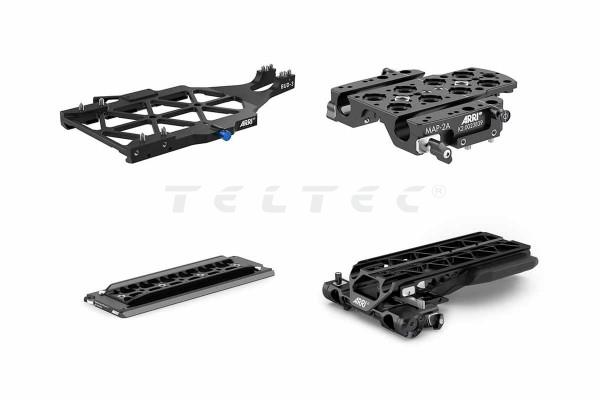

- 1x ARRI K2.0048463 Balance Utility Dovetail BUD-3
- 1x ARRI K2.0023839 Mini Adapter Plate MAP-2A

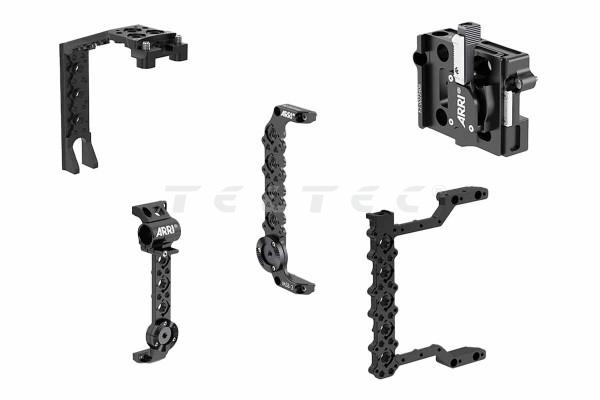

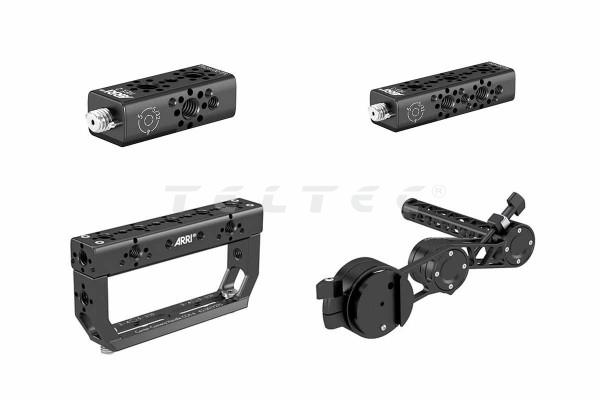

- 1x ARRI K2.0017270 Center Camera Handle CCH-4
- 1x ARRI K2.0019792 Handle Extension HEX-2
- 1x ARRI K2.0019797 Handle Extension HEX-3
- 1x ARRI K2.0012692 Side Accessory Bracket SAB-1
- 1x ARRI K2.0023546 Mini Side Bracket MSB-3
- 1x ARRI K2.0014957 Mini Side Bracket MSB-2
- 1x ARRI K2.0023549 Compact Bridge Plate CBP-5 (19mm)
- 1x ARRI K2.0049215 Rear Accessory Bracket RAB-3
- 1x ARRI K2.0023406 Clamp 2 for RAB-1
- 1x ARRI K2.0015896 Bottom Plate 300mm/12"
- 1x ARRI K2.75007.0 Power Cable Straight KC-50 2m
Garantie
- 1 Jahr Herstellergarantie
Technische Daten ALEXA Mini LF
Sensortyp | Large Format ARRI ALEV III (A2X) CMOS-Sensor mit Bayer Pattern Farbfilter Array |
Sensorgröße | 36,70 x 25,54 mm / 4448 x 3096 (Durchschnitt 44,71 mm) |
Sensor-Bildrate | 0,75 - 90 fps |
Pixelabstand | 8,25 µm |
Sensor Aktiver Bildbereich (Pixel) |
|
Sensor Aktiver Bildbereich (Größe) |
|
Recording File Container Größe (Pixel) |
|
Recording File Image Content (Pixel) |
|
Dynamikumfang |
|
Exposure Index |
|
Shutter | Elektronischer Shutter, 5,0°- 356° oder 1s - 1/8000s |
Aufnahmeformate |
|
Aufzeichnungsmedien | Codex Compact Drives |
Aufzeichnung - Bildraten |
|
Aufnahmemodi |
|
Viewfindertyp | Multi Viewfinder MVF-2 mit ausklappbarem 4" Touchscreen-Monitor |
Viewfinder-Technologie |
|
Viewfinder-Auflösung (Pixel) | 1920 x 1080 |
Viewfinder Diopter | einstellbar von -5 bis +5 |
Farbausgabe |
|
Look Control |
|
Weißabgleich |
|
Filter |
|
Bildausgabe |
"Clean" ist ein Bild ohne Surround View oder Overlays (Status, Falschfarben, Zebra, Framelines usw.) |
Lens Squeeze Faktor |
|
Belichtungs- und Fokussierwerkzeuge |
|
Audio-Eingang | 1x LEMO 6pin symmetrische Stereoleitung mit 12V Ausgang (Line-Eingang max. Pegel +24dBu korrelierend mit 0dBFS) Zwei integrierte Mikrofone für Scratch-Audio |
Audio-Ausgang |
|
Audio-Aufzeichnung | 2-Kanal lineares PCM, 24 Bit 48 kHz |
Fernsteuerungsoptionen |
|
Schnittstellen |
|
Drahtlos-Schnittstellen |
|
Objektiv-Mounts |
Hinweis: Nicht im Lieferumfang enthalten, separat erhältlich. |
Flansch Schärfentiefe |
|
Stromeingang | 1x LEMO 8pin (11-34 V DC) |
Stromverbrauch | ca. 65 W bei der Aufzeichnung von ARRIRAW @ 24 fps mit angebrachtem MVF-2 (Vorabinformation) |
Stromausgänge |
|
Betriebstemperatur |
|
Lagertemperatur |
|
Schallpegel | < 20 dB(A) bei 24fps |
Maße | 140 x 143 x 188 mm (Kamera Body mit LPL Lens-Mount) |
Gewicht |
|
Technische Daten CCM-1
Kompatibilität | volle Menüsteuerung: ALEXA 35, ALEXA Mini LF |
Software-Anforderungen | ab ALEXA 35 SUP 1.2 ab ALEXA Mini LF SUP 7.3 wenn MVF-2 und CCM-1 gleichzeitig über die zwei VF-Stecker der ALEXA 35 verwendet werden ist ALEXA 35 SUP 1.2.1 erforderlich |
Tasten |
|
Steuerungsoptionen |
|
Anschlüsse |
|
SDI-Eingang | 3G-SDI-Eingangstypen
HD-SDI-Eingangstypen
SD-SDI-Eingangstypen
|
SDI-Ausgang | 3G-SDI-Ausgangstypen
HD-SDI-Ausgangstypen
SD-SDI-Ausgangstypen
|
Leistungsaufnahme | PWR- und VF-Anschluss |
Leistungsaufnahmebereich | 10 - 34 V |
Display-Typ | TFT LCD mit LED-Hintergrundbeleuchtung |
Auflösung | 1920 x 1200 |
Pixeldichte | 322 dpi |
Aktive Bildschirmgröße | 151,20 x 94,50 mm |
Seitenverhältnis | 16:10 |
Reaktionszeit | 25 ms |
Bildschirmhelligkeit | 1300 nits |
Farben (typischerweise) | DCI-P3 / Rec. 709 |
Bildwinkel | 160 ° alle Achsen |
Display-Ausrichtung | Querformat, 180 ° Rotation |
Material | eloxiertes Aluminium-Gehäuse mit austauschbarem Stahlunterteil |
Mechanische Schnittstellen | 4x ARRI Pin-Lock 1/4" (1x unten, 1x hinten, 1x rechte Seite, 1x oben) |
Betriebstemperatur | 0 °C bis 45 °C |
Lagertemperatur | -18 °C bis 49 °C |
Luftfeuchtigkeit (im Betrieb) | 0 % bis 95 %, nicht-kondensierend |
Luftfeuchtigkeit (Lagernd) | 0 % bis 95 %, nicht-kondensierend |
Maße | 187 x 120 x 29 mm |
Gewicht | 594 g |
