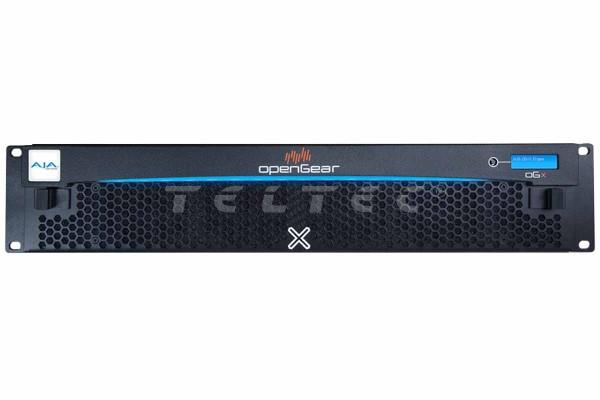

AJA openGear OG-X-FR oGx-Frame

Article number: 12277047

€2,478.00

Gross:€2,948.82

plus shipping costs

Leasing:* mthly €47.18

Calculate individually

Delivery time:

3-5 business days from the date of order

Alternatives in stock

Add to wishlist

Der AJA OG-X-FR ist ein professioneller 2RU openGear Rackframe zur Aufnahme und Verwaltung... more

Close menu

Product information "AJA openGear OG-X-FR oGx-Frame"

Der AJA OG-X-FR ist ein professioneller 2RU openGear Rackframe zur Aufnahme und Verwaltung von bis zu 20 openGear-Karten in Broadcast- und AV-Umgebungen. Als Systemlösung von AJA bietet er hohe Flexibilität für gemischte Signaltypen wie SDI, IP, Audio und Video und ermöglicht zentrale Steuerung über das DashBoard Kontrollsystem. Dank leistungsstarker 600 W Stromversorgung und integrierter Kühlung ist der Frame für anspruchsvolle Anwendungen wie UltraHD- und 12G-SDI-Workflows ausgelegt. Die modulare Architektur sorgt für einfache Integration und Erweiterbarkeit in bestehende Infrastrukturen. Ideal für professionelle Anwender, die eine skalierbare und zuverlässige Plattform für Signalverarbeitung benötigen.

Hauptmerkmale

2HE Rackframe für bis zu 20 openGear-Karten
Kompatibel mit allen openGear-Karten verschiedener Hersteller
600 W Netzteil mit integrierter Kühlung
Optional redundantes, hot-swappbares Netzteil
Frontseitiges LCD zur Anzeige von Status, IP-Adresse und Fehlern
Unterstützung für SDI, IP, Audio und Videosignale im selben Frame
Steuerung und Monitoring über Ross DashBoard Software
Integrierte Netzwerkkarte (MFC-8322-S)
Wartungsfreundliches Design mit abnehmbarem Frontpanel und Luftfilter
FrameGlow Statusanzeige und Alarmfunktion

Lieferumfang

1x AJA openGear OG-X-FR oGx-Frame
1x Netzteil (vorinstalliert)

Garantie

5 Jahre Herstellergarantie

Technische Daten

Frame-Controller und Lüfter	Gesamtleistung: maximal 50 W Maximale Leistung: +12V-Schiene 4A, 48W Maximale Leistung: -7,5-V-Schiene 0,2 A (1,5 W)
GFC-8322	Gesamtleistung: maximal 3,9 W Maximale Leistung: +12V-Schiene 0,2A (2,4W) Maximale Leistung: -7,5-V-Schiene 0,2 A (1,5 W)
Referenzeingänge	Anzahl der Eingänge: 2 (Schleife) Pegel: 1 Vpp nominal Signal: Analoges Videosynchronisationssignal (Blackburst oder Tri-Level) oder AES/EBU DARS Impedanz: 75 Ohm Abschlusswiderstand Rückflussdämpfung: >30 dB bis 30 MHz Maximaler Gleichstrom am REF-Eingang: ±1 V
Karten-Slots	20 Steckplätze Verfügbare Gesamtleistung: 500 W Maximale Kartenleistung: Hochdichtes (geteiltes) Rückmodul: 15 W pro Karte, bietet Platz für zwei openGear-Karten und benötigt zwei Steckplätze im Gehäuse. Das Standard-Rückmodul bietet Platz für eine openGear-Karte und benötigt zwei Steckplätze im Gehäuse: 30 W pro Karte bzw. 45 W, wenn die openGear-Karte über eine integrierte Kühlung verfügt. Doppelt breites Rückmodul: 60 W pro Karte, oder 75 W für eine einzelne Karte mit integrierter Kühlung, oder 90 W für eine Multi-Slot-Baugruppe mit integrierter Kühlung und Stromversorgung über zwei oder mehr Midplane-Anschlüsse.
Leistung	Die Gesamtleistung beider Ausgänge darf 500 W nicht überschreiten. Eingang: 6,3 A (650 W) Ausgang 1: 12 V, 41,6 A, maximal 500 W Ausgang 2: -7,5 V, 5 A, maximal 37,5 W
Umgebung	Betriebstemperatur: 0 bis 40 °C (32 bis 104 °F) Relative Betriebsfeuchtigkeit: <90 % nicht kondensierend
Maße	2HE (483 x 427 x 90 mm)
