AJA KONA IP25

Article number: 12329517

€7,223.59

Gross:€8,596.07

plus shipping costs

Leasing:* mthly €124.90

Calculate individually

Delivery time:

3-5 working days from order

Alternatives in stock

Add to wishlist

Das AJA KONA IP25 ist eine 8-Lane PCIe Gen 4.0, SMPTE ST 2110 IP I/O Karte, die... more

Close menu

Product information "AJA KONA IP25"

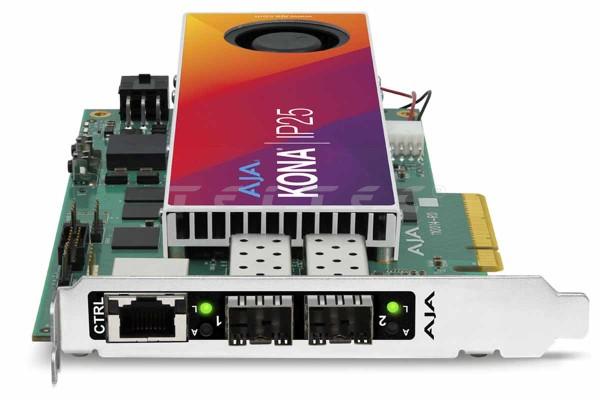

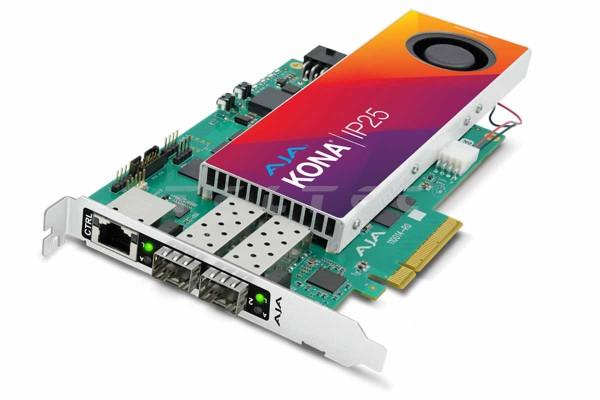

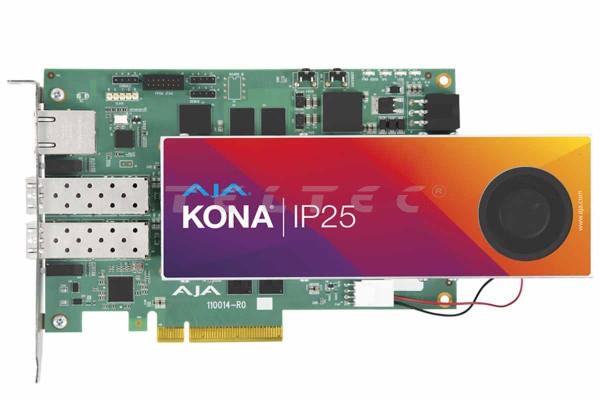

Das AJA KONA IP25 ist eine 8-Lane PCIe Gen 4.0, SMPTE ST 2110 IP I/O Karte, die bidirektionales unkomprimiertes Video unterstützt. Die PCIe Karte bietet eine integrierte PTP- und NMOS-Steuerung und ist mit zwei SFP-Steckplätzen, die 10 und 25 GigE SFps unterstützen, sowie mit einem 1 GigE RJ-45-Anschluss, ausgestattet. Dabei ist die Steuerung und Konfiguration des ST 2110 in In-Band (Mediennetzwerk über SFPs) als auch Out-of-Band (Steuernetzwerk über RJ-45) möglich.

Hauptmerkmale

ST 2110-20 Video: Unterstützt bis zu 2 Rx und 2 Tx gleichzeitig
10-Bit 4:2:2 bis zu 3840x2160p
12-Bit 4:4:4 bis zu 2048x1080p
SDR/HDR-Unterstützung für Transferseigenschaften, Farbmetrik und Luminanz via SDP-Datei
ST 2110-30 Audio: Unterstützt bis zu 2 Rx und 2 Tx gleichzeitig
Bis zu 16 Audiokanäle pro Stream
ST 2110-40 Zusatzfunktionen: Unterstützt bis zu 2 Rx und 2 Tx gleichzeitig
ST 2022-7 Redundanz
ST 2059-2 (PTPv2), Zugriff nur über Mediennetzwerk-SFPs
LLDP (Link Layer Description Protocol)
DNS SD (Diensterkennung)
In-Band / Mediennetzwerk (über SFPs): PTPv2/ST2059-2, Steuerung über NMOS
Out-of-Band / Management-Netzwerk (über 1 GigE RJ-45): Steuerung über NMOS
Einzelner Steckplatz 8-Lane PCIe 4.0, volle Höhe
2x SFP-Anschlüsse unterstützen 10 GigE oder 25 GigE SFPs*
macOS-, Windows- und Linux-Support

Hinweis: SFPs sind nicht im Lieferumfang enthalten. Diese sind separat erhältlich.

Lieferumfang

1x AJA KONA IP25

Garantie

3 Jahre Herstellergarantie

Technische Daten

Videoformate	(UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (HD) 1080i 50, 59.94 (HD) 720P 50, 59.94, 60 Die hohe Bildfrequenz ist abhängig von den Eigenschaften des Hostsystems.
Medientransport-Schnittstelle	unkomprimierte Medien (ST 2110-20, 30, 40) PTP Konfiguration & Steuerung 2x SFP28-Steckplätze (nur redundant)* unterstützt 10 GigE und 25 GigE SFPs *Im Lieferumfang sind keine SFPs enthalten.
RJ-45 1 GigE-Schnittstelle (Out-Of-Band)	Konfiguration und Steuerung
Unkomprimierte IP-Eingabe	SMPTE ST 2110-20 Video RGB 4:4:4 12-Bit, YCbCr 4:2:2 10-Bit 2-Kanal-Eingang* Rx Support für schmale und breite Sender Rx Support für Class-D ST 2022-7 Redundanz *Formatabhängig
SMPTE ST 2110-30 Audio	2x Stream-Eingänge 2- bis 16-Kanal-Audio pro Stream, 24-Bit pro Kanal, 48 kHz synchron 1 ms und 125 µs Taktung
SMPTE ST 2110-40 Zusatzdaten	2x Stream-Eingänge
Unkomprimierte IP-Ausgabe	SMPTE ST 2110-20 RGB 4:4:4 12-Bit, YCbCr 4:2:2 10-Bit 2-Kanal* Tx Support für ST 2022-7 Tx Sender sind Narrow Gapped *Formatabhängig
SMPTE ST 2110-30 Audio	2x Stream-Ausgänge 2- bis 16-Kanal-Audio pro Stream, 24-Bit pro Kanal, 48 kHz synchron 1 ms und 125 µs Taktung
SMPTE ST 2110-40 Zusatzdaten	2x Stream-Ausgänge
SDR / HDR	SDP-File Support für SDR/HDR Transferfunktionen, Farbmetrik und Luminanz
Downstream Keyer	Unterstützt Grafiken bis zu UltraHD mit Alphakanal über Video, Matte oder Framebuffer oder Framebuffer-Inhalt über eingehendes Video oder Matte
Dsicovery, Registrierung und Steuerung	NMOS Tx/Rx Support gemäß den Standards IS-04 v1.3 und IS-05 v1.1 LLDP In-Band und Out-of-Band
IP Clock	PTPv2 ST 2059-2 / IEEE 1588-2008 nur In-Band
Elektrische Schnittstelle	8-Lane PCIe 4.0
Rauschen	<50dBA (A-gewichtet in 1m Höhe in freier Luft) Der Lüfter ist mit 33,1dBA bewertet.
Stromversorgung	40 W (typ.), 50 W (max.) PC-interner oder PCI-Aux-Stromanschluss (6-poliger 2x3-Molex-Anschluss, Teilenummer 45558-0003) Es wird empfohlen, die Stromversorgung über den PCI Aux Power-Anschluss vorzunehmen.
Umgebung	sichere Betriebstemperatur: 0 °C bis 40 °C sichere Lagertemperatur (ausgeschaltet): - 40 °C bis 60 °C Rel. Luftfeuchtigkeit bei Betrieb: 10 - 90 %, nicht kondensierend Betriebshöhe: < 3.000 m
Maße	247,7 x 15,9 x 98,6 mm Höhe der Halterung: 127 mm
Gewicht	ca. 0,4 kg
