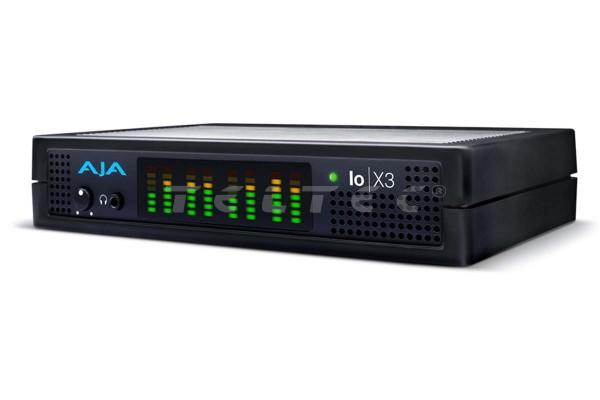

AJA IO X3

Multi-Channel 2K/HD/SD Video I/O über Thunderbolt 3

Article number: 12301634
€1,500.00
Gross:€1,785.00
MSRP*: €1,781.55
Promotion -16%
Delivery time:
3-5 working days from order
3-5 working days from order
Add to wishlist
Der AJA IO X3 ist Multi-Channel 2K/HD/SD Video I/O over Thunderbolt 3 und ist... more
Product information "AJA IO X3"

Der AJA IO X3 ist Multi-Channel 2K/HD/SD Video I/O over Thunderbolt 3 und ist speziell für die hochwertige HDR- oder SDR-Videoarbeit mit bis zu 60p HD/2K-Signalen oder Dateien mit Unterstützung für alle wichtigen NLE-Anwendungen sowie für andere Videoanwendungen wie OBS Studio, vMix und Telestream Wirecast konzipiert. Der AJA IO X3 wird mit einem einzigen Thunderbolt 3-Kabel angeschlossen und bietet einen zweiten Thunderbolt-Anschluss für mehr Flexibilität. Der kompakte Formfaktor ist ideal für den Einsatz am Set, im Studio, bei einer Veranstaltung oder im Schnittraum.

Hauptmerkmale

  • 2K/HD/SD E/A bis zu 50/60p
  • 4x bidirektionale 3G-SDI BNC mit eingebettetem 16-Kanal-Audio
  • HDMI-E/A mit eingebettetem 8-Kanal-Audio
  • Zwei Thunderbolt 3-Anschlüsse mit Durchschleifung
  • Unterstützung von Mehrkanal-Workflows für OBS/Wirecast/vMix und andere Anwendungen
  • YCbCr 4:2:2 10-Bit bis zu 60p
  • RGB 4:4:4 12-Bit bis zu 30p
  • VPID-Signalisierung für SDR/HDR-Übertragungseigenschaften, Farbmetrik und Leuchtdichte über SDI
  • Unterstützung von PQ, HLG, HDR10, HDR10+ und Dolby Vision
  • HDR-Metadatenerfassung und automatische Erkennung der Wiedergabe
  • Multiview-Ausgang über HDMI, zur Anzeige von bis zu 4 Kanälen auf einem Bildschirm
  • Analoge Audio-Flexibilität mit einer Auswahl von 8-Kanal-Eingang oder 8-Kanal-Ausgang oder 4-Kanal-Eingang und 4-Kanal-Ausgang über einen Standard-Tascam-Anschluss

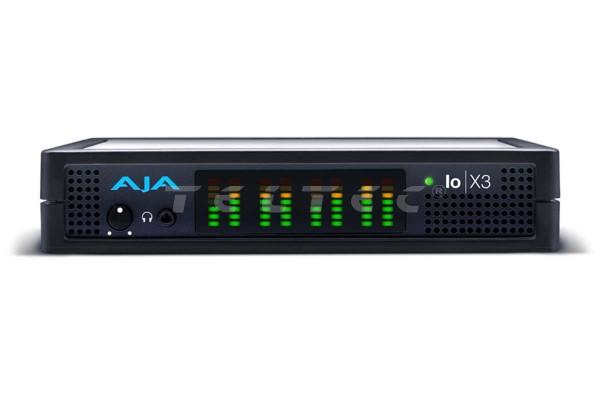

  • Audio-Display auf der Vorderseite
  • Unterstützung für den Apple M1-Chip und die neuesten Betriebssystemversionen
  • XLR-12V-Stromversorgung für Batterie- oder Wechselstrombetrieb (Netzteil im Lieferumfang enthalten)
  • Kopfhörerbuchse und Pegelregler für mobile und Live-Umgebungen
  • RS-422-VTR-Steuerung, Referenz, LTC-Eingang und LTC-Ausgang

Lieferumfang

  • 1x AJA IO X3
  • 1x Netzteil

Garantie

  • 3 Jahre Herstellergarantie

Technische Daten

Videoformate
  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
  • (2K) 2048 x 1080PsF 23.98, 24, 25
  • (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1080PsF 23,98, 24, 25, 29,97, 30
  • (HD) 1080i 50, 59.94, 60
  • (HD) 720p 50, 59.94, 60
  • (SD) 625i 50
  • (SD) 525i 59.94

Hinweis: Die Unterstützung hoher Bildraten hängt von der Thunderbolt-Geschwindigkeit und der Systemleistung ab. Nicht alle Hostsysteme unterstützen alle Bildraten.

Videoeingang Digital
  • 3G-SDI, SMPTE 425
    - RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit
  • 1.5G-SDI, SMPTE 292M
    - Single Link HD-SDI YCbCr 4:2:2 10-bit
  • 270 Mbps SDI, SMPTE 259M-C
    YCbCr 4:2:2 10-bit, 8-bit
  • HDMI v1.4b
    30/36-bits/pixel, RGB or YUV, 2.25 Gbps
    2K, HD, und SD

*Die Unterstützung der Bittiefe ist anwendungsabhängig. Die Kompatibilität sollte mit dem Softwarehersteller geprüft werden.

Videoausgang Digital
  • 3G-SDI, SMPTE 425
    - RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit
  • 1.5G-SDI, SMPTE 292M
    - Single Link HD-SDI YCbCr 4:2:2 10-bit
  • 270 Mbps SDI, SMPTE 259M-C
    - YCbCr 4:2:2 10-bit, 8-bit
  • HDMI v1.4b
    - 30/36-bits/pixel, RGB or YUV, 2.25 Gbps
  • 2K, HD, und SD mitHFR Unterstützung bis zu 60p (4:2:2), 10-bit

*Die Unterstützung der Bittiefe ist anwendungsabhängig. Die Kompatibilität sollte mit dem Softwarehersteller geprüft werden.

HDR
  • SDI: VPID-Signalisierung für SDR/HDR-Übertragungsmerkmale
  • HDMI: HDR10 Unterstützung - HDR Infoframe Metadaten, kompatibel mit HDMI 2.0a/CTA-861.3
  • HDMI: HLG-Unterstützung - kompatibel mit HDMI 2.0b/CTA-861-G


Hinweis: Die HDR-Unterstützung ist anwendungsabhängig. Die Kompatibilität sollte mit dem Softwarehersteller geprüft werden.

Audioeingang (Digital)
  • Eingebettetes 16-Kanal, 16 und 24-Bit SMPTE-259 SDI-Audio, 48 kHz Abtastrate, synchron
  • 8-Kanal, 16- und 24-Bit-HDMI-Embedded-Audio, 48 kHz Abtastrate, synchron
Audioausgang (Digital)
  • Eingebettetes 16-Kanal, 16 und 24-Bit SMPTE-259 SDI-Audio, 48 kHz Abtastrate, synchron
  • 8-Kanal, 16- und 24-Bit-HDMI-Embedded-Audio, 48 kHz Abtastrate, synchron
Audioeingang (Analog)
  • 8-Kanal, 24 und 16-Bit D/A analoges Audio, 48 kHz Abtastrate, symmetrisch, mit Industriestandard 8x XLR auf DB-25 Breakout-Kabel (Kabel nicht enthalten)
  • +24 dBu digitale Vollskala (0 dBFS)
  • +/- 0,2 dB Frequenzgang von 20 bis 20 kHz
  • Eingang unterstützt über Ch 1-8, Ch 1-4 oder Ch 5-8, je nach gewählter Konfiguration
Audioausgang (Analog)
  • 8-Kanal, 24-Bit D/A analoges Audio, 48 kHz Abtastrate, symmetrisch, mit Industriestandard 8x XLR auf DB-25 Breakout-Kabel (Kabel nicht im Lieferumfang enthalten)
  • +24 dBu digitale Vollskala (0 dBFS)
  • +/- 0,2 dB Frequenzgang von 20 bis 20 kHz
  • Ausgang unterstützt über Ch 1-8, Ch 1-4 oder Ch 5-8, je nach gewählter Konfiguration
  • 2-Kanal, 18-Bit-D/A-Analog-Audio, 48 kHz Abtastrate, unsymmetrisch, mit Standard-3,5-mm-Buchse
  • 1,2 V RMS Vollskala-Digitalausgangspegel (0 dBFS)
Downstream Keyer Unterstützt Grafiken bis zu 2K/HD mit Alphakanal über Video, Matte oder Framebuffer, oder Framebuffer-Inhalt über eingehendes Video oder Matte
LTC 1x BNC-LTC-Eingang (dediziert)
1x BNC-LTC-Ausgang (fest zugeordnet)
Referenz 1x BNC (dediziert)
Analog Farbe Schwarz (1V) oder Composite Sync (2 oder 4V)
Nicht abschließend
Schnittstellen 2x Thunderbolt 3
Steuerung
  • RS-422, Sony 9-poliges Protokoll

Die Pinbelegung des 9-poligen D-Steckers ist wie folgt:

1 GND
2 RX-
3 TX+
4 GND
5 No Connection
6 GND
7 RX+
8 TX-
9 GND
Shell GND
Power 10-20 V, 23 W typisch, 28 W max
Betriebstemperatur 0° bis 35° C
Lagertemperatur -40° bis 60° C
Relative Luftfeuchtigkeit bei Betrieb 10-90% nicht kondensierend
Betriebshöhe < 3.000 Meter
Maße 222 x 180,09 x 41,91 mm
Gewicht ca. 1,5 kg
