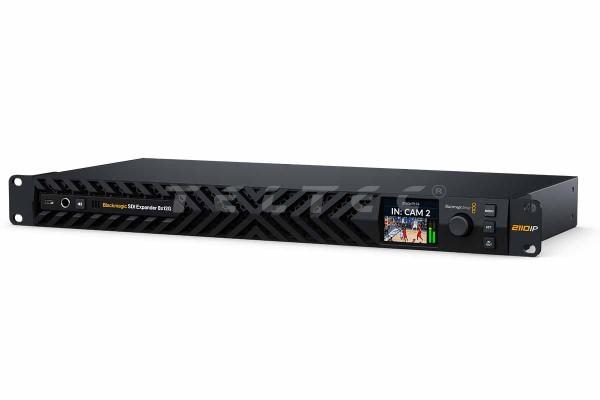

Blackmagic Design SDI Expander 8x12G

8× 12G-SDI ↔ 2110 IP Konverter mit 100G Redundanz und 16 Kanälen

: 12351947_0 : 12351947_1 : 12351947_2
12351947_0
12351947_1
12351947_2

NAB
Blackmagic Design
Artikelnummer: 12351947
€ 2.693,28
Brutto:€ 3.205,00
zzgl. Versandkosten
Leasing:* mtl. ab 51,28 €
Lieferzeit:
jetzt vorbestellen
jetzt vorbestellen
Alternativen auf Lager
Auf die Wunschliste
Beschreibung Beratung Medien Infos zu Hersteller & Produktsicherheit
Beschreibung
Der Blackmagic Design SDI Expander 8x12G ist ein bidirektionaler Konverter für... mehr
Menü schließen
Produktinformationen "Blackmagic Design SDI Expander 8x12G"

Der Blackmagic Design SDI Expander 8x12G ist ein bidirektionaler Konverter für SMPTE-2110-IP-Workflows. Er konvertiert gleichzeitig acht unabhängige 12G-SDI-Kanäle in SMPTE-2110 IP sowie acht SMPTE-2110-IP-Kanäle zurück nach 12G-SDI. Insgesamt werden somit 16 Kanäle parallel verarbeitet. Die IP-Anbindung erfolgt über zwei 100G QSFP28-Anschlüsse, die eine redundante Signalübertragung gemäß SMPTE 2022-7 ermöglichen. Zusätzlich steht ein 1G RJ45-Port für NMOS-Steuerung, Konfiguration und Software-Updates zur Verfügung. Auf der SDI-Seite bietet das Gerät 8 SDI-Eingänge und 8 SDI-Ausgänge und unterstützt SDI-Raten von 1,5G, 3G, 6G und 12G. Pro SDI- und IP-Stream werden bis zu 16 eingebettete Audiokanäle verarbeitet. Der Expander unterstützt Videoformate von SD bis Ultra HD (bis 2160p/60) und arbeitet mit 10-Bit 4:2:2 YUV bei Unterstützung der Farbräume Rec. 709 und Rec. 2020. Die automatische Erkennung von HD/Ultra HD sowie von Level A und Level B bei 3G-SDI wird unterstützt. Für IP-Workflows werden die Standards SMPTE ST 2110-20, 2110-21, 2110-30 und 2110-40 sowie PTP (IEEE 1588-2008 / ST 2059) für die Synchronisation verwendet. Die Netzwerksteuerung erfolgt über NMOS IS-04 und IS-05. Auf der Frontseite befinden sich ein 2,2" LCD-Display, ein integrierter Lautsprecher sowie ein Kopfhörerausgang (6,35 mm) für Monitoring. Die Bedienung erfolgt über ein 3-Tasten-Panel mit Drehregler.

Hauptmerkmale

  • Bidirektionaler Konverter für 8× 12G-SDI ↔ 8× SMPTE-2110 IP
  • 2× 100G QSFP28 mit SMPTE 2022-7 Redundanz
  • 8× SDI-Eingänge und 8× SDI-Ausgänge
  • Unterstützt 1,5G / 3G / 6G / 12G-SDI
  • 16 Audiokanäle pro Stream (embedded)
  • Videoformate von SD bis Ultra HD (2160p/60)
  • 10-Bit 4:2:2 YUV, Rec. 709 / Rec. 2020
  • SMPTE 2110 (20/21/30/40) Unterstützung
  • PTP (IEEE 1588 / ST 2059) Synchronisation
  • NMOS IS-04 / IS-05 für Netzwerksteuerung

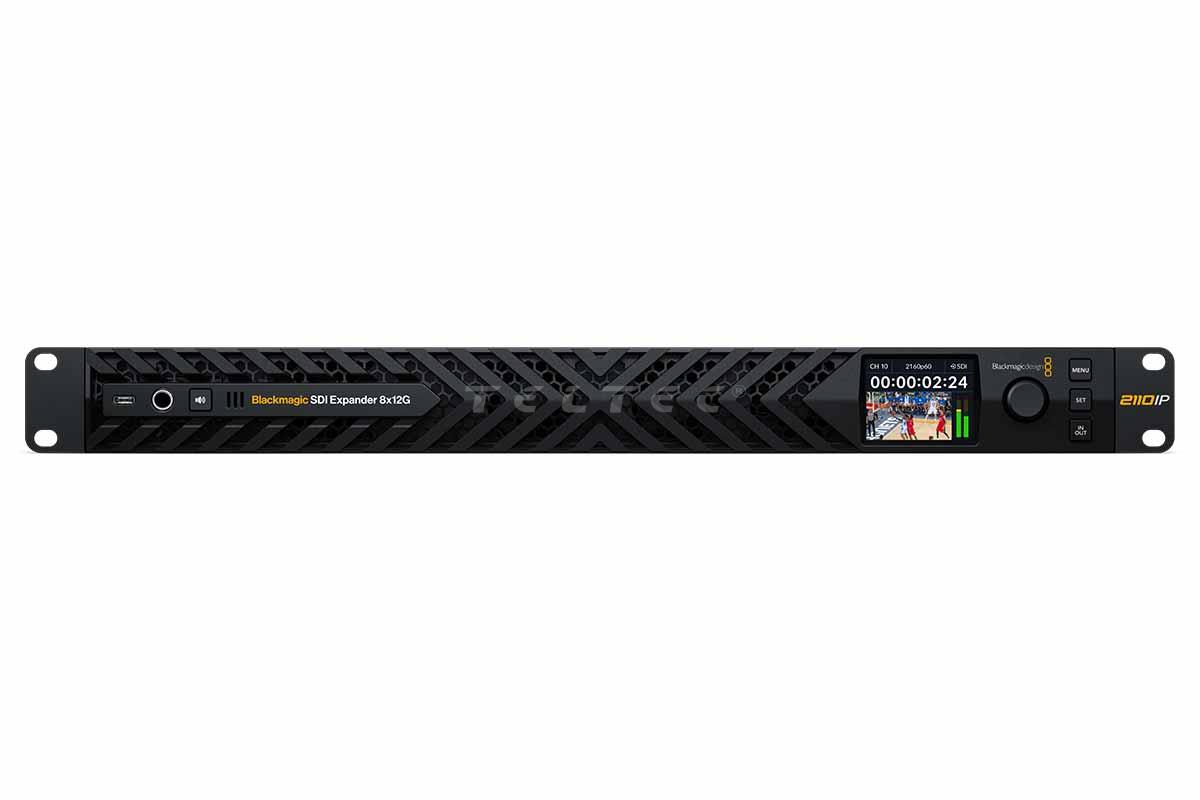

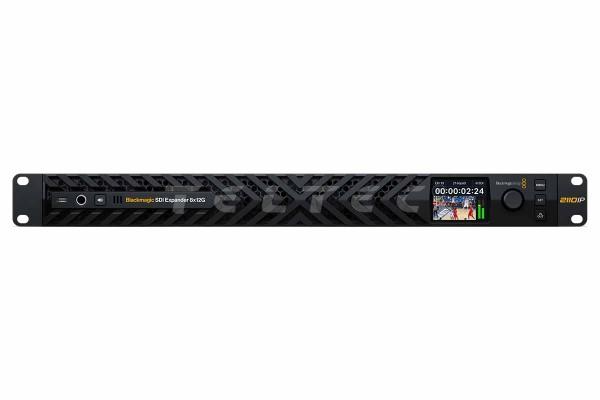

  • Frontpanel mit 2,2" LCD, Lautsprecher und Kopfhöreranschluss
  • 1 HE Rackdesign mit redundanten Netzteilen

Lieferumfang

  • 1x Blackmagic Design SDI Expander 8x12G

Garantie

  • 1 Jahr Herstellergarantie

Technische Daten

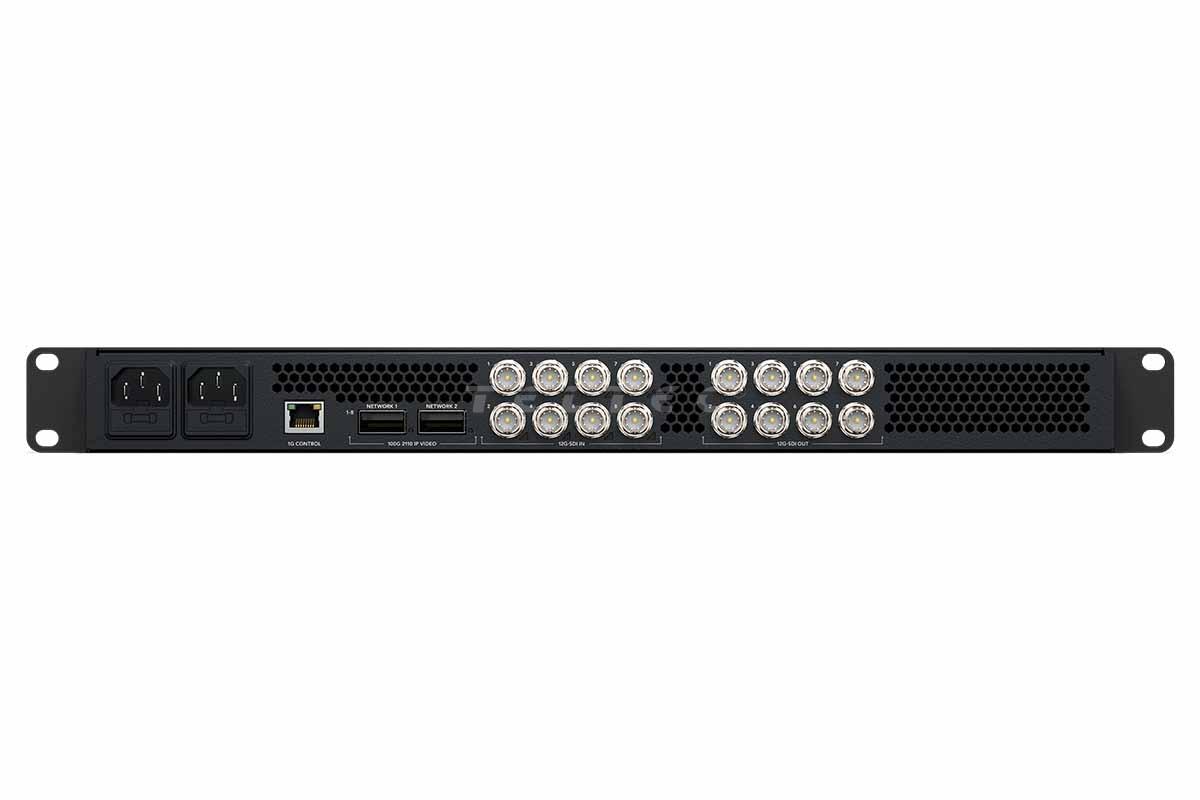

Anschlüsse


100G-2110-IP-Netzwerke

2 x 100G-QSFP28-Anschlüsse

Unterstützt redundante ST-2022-7-Ausgaben von IP-Streams über zwei 2110-Netzwerke
Sender und Empfänger pro 100G-Kabelpaar 8 x Ultra HD oder HD
1G-Steuerungsnetzwerk 1 x 1G-RJ45-Anschluss für NMOS-Steuerung, Konfiguration und Produktsoftware-Updates
SDI-Videoeingänge 8
SDI-Videoausgänge 8
SDI-Raten 1,5G, 3G, 6G, 12G
SDI-Audioeingänge 16 eingebettete Audiokanäle in SDI-Eingaben
SDI-Audioausgänge 16 eingebettete Audiokanäle in SDI-Ausgaben
Eingänge für SMPTE ST-2110 IP Audio 16 eingebettete Audiokanäle in jeden 2110-IP-Videostream via 100G-Ethernet
Ausgänge für SMPTE ST-2110 IP Audio 16 eingebettete Audiokanäle in jeden 2110-IP-Videostream via 100G-Ethernet
Analoge Audioausgänge 1 x 6,35mm-Kopfhörerbuchse
Leistung 2 IEC-C14-Strombuchsen

Videonormen


SD-Videonormen 525i/59,94 NTSC; 625i/50 PAL
HD-Videonormen 720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
1080PsF/25; 1080PsF/29,97; 1080PsF/30
Ultra-HD-Videonormen 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
SMPTE-Konformität SMPTE 292M; SMPTE 296M; SMPTE 424M; SMPTE 425M; SMPTE 2022-7; SMPTE 2081‑1; SMPTE 2081‑10; SMPTE 2082‑1; SMPTE 2082‑10; SMPTE 2084; SMPTE 2108‑1; SMPTE ST2110‑20; SMPTE ST2110‑21; SMPTE ST2110‑30; SMPTE ST2110‑40.
SDI-Farbgenauigkeit 10-Bit-YUV 4:2:2
Farbräume Rec. 790, Rec. 2020
Automatische SDI-Umschaltung Automatische Erkennung von HD und Ultra HD Automatische Erkennung von Level A und Level B am 3G-SDI-Eingang und am 3G-SDI-Ausgang, vom Benutzer auswählbar

IP-Videokonformität


SMPTE 2110-20 (Unkomprimiertes Video) IGMP v2
SMPTE 2110-21 (Traffic-Shaping)

Absender: Narrow

Empfänger: Narrow, Wide Synchronous, Asynchronous
SMPTE 2110-30 (PCM) Audio-Konformität: Stufe C
SMPTE 2110-40 (Zusatzdaten) Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Inklusive RP 188/SMPTE 12M-2, geschlossene Untertitel und statische HDR-Metadaten
Codec Optionaler Blackmagic IP10 Codec für 2160p/59,94 und 2160p/60 als 2110-IP-Video
Precision Time Protocol (PTP)

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2
NMOS IS-04: Erkennung und Registrierung

v1.3.2

Peer-to-Peer über mDNS/DNS-SD
NMOS IS-05 Verbindungsverwaltung v1.1.2
NMOS BCP-002-01 Natürliche Gruppierung
NMOS BCP-004-01 Empfängerkapazität

Audio


Audio Lautsprecher an der Frontblende mit Ein- und Austaste sowie 1 x 6,35mm-Kopfhörerbuchse

Bildschirme


Bildschirme Integriertes 2,2-Zoll-LCD für Video-Monitoring, Audio, Videonorm und Timecode sowie für Menüeinstellungen. Suchlaufregler fürs Scrubbing zwischen allen verfügbaren Eingaben und Monitoring an der Frontblende

Steuerung


Integrierte Frontblende 2,2-Zoll-Farb-LCD, Frontblende mit 3 Tasten und Drehregler für Menüeinstellungen und zum Einrichten von Quellen und Zielen
Externe Steuerung RJ45-Ethernet- und USB-C-Port

Betriebssysteme


Mac Mac 15.0 Sequoia,
Mac 26.0 Tahoe oder höher
Windows Windows 11

Strombedarf


Stromversorgung 2 interne AC-Netzteile für 100–240 Volt, 50/60 Hz
Stromeingänge 2 IEC-C14-Strombuchsen
Energieverbrauch TBC

Physische Installation


Physische Installation 1 Rackeinheit

Umgebung


Betriebstemperatur 5 – 40° C
Lagerungstemperatur -20 – 45° C
Relative Luftfeuchtigkeit 0–90 % nicht kondensierend

Physische Spezifikationen


Maße 482,6 x 44,2 x 227 mm
Gewicht TBC
