Blackmagic Design ATEM Monitoring Rack Panel 20
1 HE ATEM Rackpanel mit Monitoring, Talkback und 10G SMPTE-2110-Konverter
Auf die Wunschliste

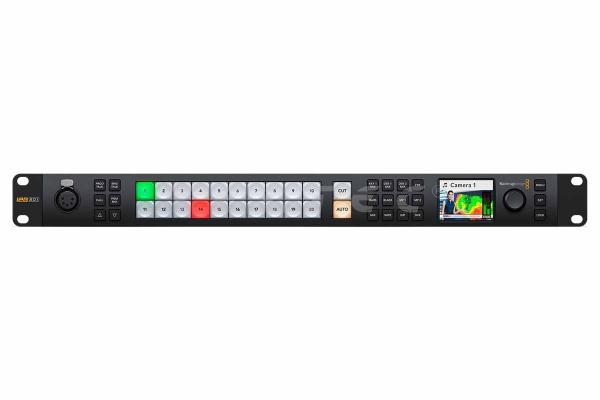

Das Blackmagic Design ATEM Monitoring Rack Panel 20 ist ein rackmontierbares 1-HE-Bedien- und Monitoring-Panel für ATEM Produktionsumgebungen. Es kombiniert ein integriertes Bedienfeld mit 20 Tasten, Talkback-Funktion und einem eingebauten Videokonverter für SMPTE-2110-IP-Workflows. Das System verfügt über 2× 10G RJ45-Anschlüsse für redundante SMPTE-2110-Netzwerke nach SMPTE 2022-7 sowie einen zusätzlichen 1G RJ45-Port für die Verbindung zum Mischer und zur NMOS-Steuerung. Die Konvertierung erfolgt auf 2× 12G-SDI-Ausgänge und 1× HDMI-Ausgang. Für Audio werden 16 eingebettete Audiokanäle auf allen SDI-Ausgängen sowie 8 eingebettete Audiokanäle am HDMI-Ausgang unterstützt. Zusätzlich steht ein 5-poliger XLR-Talkback-Anschluss an der Frontseite zur Verfügung. Das Gerät unterstützt Videoformate von HD bis Ultra HD und arbeitet mit 10-Bit 4:2:2. Unterstützt werden die Standards SMPTE 2110-20, 2110-21, 2110-30 und 2110-40 sowie PTP (IEEE 1588-2008 / ST 2059) für die Synchronisation. Auf der Frontseite befindet sich ein integrierter HD-LCD-Monitor zur Videoanzeige. Ergänzt wird dieser durch 22 LED-Tasten für Setup und Notumschaltung, 8 Quellentasten, 4 Transition-Tasten, 6 Talkback-Auswahl- und Mix-Tasten, einen Menüregler sowie eine Lock-Taste für die Frontblende. Die Steuerung erfolgt über die Frontblende, per Software oder über ein optionales Hardware-Panel. Für Konfiguration und Software-Updates steht ein USB-C-Anschluss zur Verfügung. Das Gerät ist als 1 HE Rackeinheit ausgeführt und verfügt über zwei redundante interne Netzteile mit IEC-C14-Anschlüssen.
Hauptmerkmale
- 1 HE Rackpanel mit integriertem Monitoring-Konverter
- 20 Tasten zur Steuerung eines lokalen ATEM Mischers
- 2× 10G RJ45 für redundante SMPTE-2110-Netzwerke
- 1× 1G RJ45 für Mischeranbindung und NMOS-Steuerung
- Konvertierung auf 2× 12G-SDI und 1× HDMI
- 5-poliger XLR-Talkback-Anschluss an der Front
- 16 Audiokanäle auf SDI, 8 Audiokanäle auf HDMI
- Unterstützung für SMPTE 2110 (20/21/30/40) und SMPTE 2022-7
- PTP (IEEE 1588 / ST 2059) Synchronisation
- Integrierter HD-LCD-Monitor
- Frontpanel mit 22 LED-Tasten, Quellentasten und Transition-Tasten
- USB-C für Setup und Software-Updates
- Redundante Stromversorgung über 2× IEC C14
Lieferumfang
- 1x Blackmagic Design ATEM Monitoring Rack Panel 20
Garantie
- 1 Jahr Herstellergarantie
Technische Daten

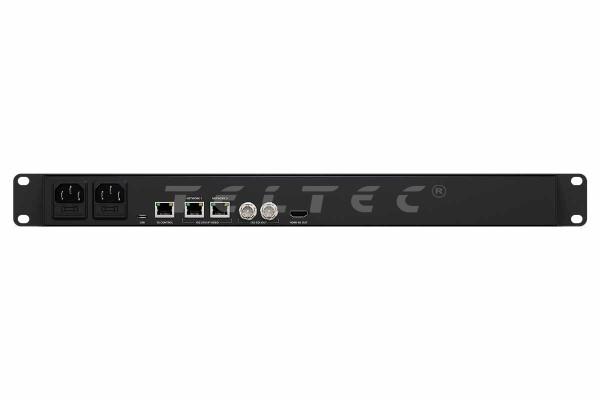

Anschlüsse |
|
| 10G 2110 IP Networks |
|
| 10G-Steuerungsnetzwerk | 1x 1G- RJ45-Anschluss für den Anschluss an den Switch und die NMOS-Steuerung. |
| Videoeingänge insgesamt | 1 |
| Videoausgänge insgesamt | 3 |
| SDI-Videoausgänge | 2 |
| SDI-Raten | 1.5G, 3G, 6G, 12G |
| HDMI-2.0-Videoeingänge | 1 |
| SDI-Audioausgänge | 16-Kanal-Embedded-Audio an allen SDI-Ausgängen |
| HDMI-Audioausgänge | 8-Kanal-Embedded-Audio am HDMI-Ausgang |
| SDI-Programmausgänge | 2 |
| SDI-Vorschauausgänge | 2 |
| SDI-Multiview-Ausgänge | 2 |
| HDMI-Multiview-Ausgänge | 1 |
| Talkback | 1x 5-pin XLR Talkback |
| Computer-Schnittstelle | 1x USB-C für Setup Utility und Softwareupdates |
| Leistung | 2x IEC C14 Stromeingänge |
Normen |
|
| HD-Videonormen | 720p/50; 720p/59,94; 720p/60 1080i/50; 1080i/59,94; 1080i/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60 |
| Ultra-HD-Videonormen | 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60. |
| SMPTE-Konformität | SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2022‑7 |
| Videoabtastfrequenz | 4:2:2 |
| Farbgenauigkeit | 10-Bit |
| SDI-Farbraum | Rec. 709, Rec. 2020 |
IP-Videokonformität |
|
| SMPTE 2110-20 (Unkomprimiertes Video) | IGMP v2 |
| SMPTE 2110-21 (Traffic-Shaping) | Sender: Schmalband Empfänger: Schmalband, Breitband, synchron, asynchron |
| SMPTE 2110-30 (PCM) | Audio-Konformitätsstufe: Stufe C |
| SMPTE 2110-40 (Zusatzdaten) | Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Umfasst RP 188/SMPTE 12M-2, Untertitel und statische HDR-Metadaten |
| Codec | Der Blackmagic IP10-Codec ist optional für 2160p59,94 und 2160p60 als 2110-IP-Video verfügbar. |
| Precision Time Protocol (PTP) |
|
| NMOS IS-04: Erkennung und Registrierung |
|
| NMOS IS-05 Verbindungsverwaltung | v1.1.2 |
| NMOS BCP-002-01 | Natürliche Gruppierung |
| NMOS BCP-004-01 | Funktionen des Empfängers |
Merkmale |
|
| Talkback-Unterstützung | Ja |
| Steuerung | Notschalter an der Frontplatte, per Software oder über ein optionales Hardware-Bedienfeld. |
Bildschirme |
|
| Frontblende | Integrierter HD-LCD-Monitor für Video, 22 LED-Tasten für die Einrichtung und Notumschaltung, 8 Quellentasten, 4 Übergangstasten, 6 Tasten für die Talkback-Auswahl und -Mischung, Menü-Drehregler und Set-Taste, Sperrtaste an der Vorderseite. |
Software |
|
| Bediensoftware inbegriffen | Das ATEM-Software-Bedienfeld ist kostenlos für macOS 14.0 Sonoma, macOS 15.0 Sequoia oder höher sowie Windows 10 und 11 enthalten. |
| Softwareupdates | Über direkt an Mac- oder Windows Computer angeschlossene USB‑Verbindung oder via Ethernet Inklusive ATEM Setup Utility |
| Konfiguration | Die Einstellung erfolgt über das ATEM Software Control Panel, mit Ausnahme der IP-Adresse des ATEM-Gehäuses, die über das ATEM Setup Utility vorgenommen wird, das über USB-C mit dem Gehäuse verbunden ist. |
| Betriebssysteme |
|
Strombedarf |
|
| Stromversorgung | 2 interne Netzteile mit 100–240 V Wechselstrom, 50/60 Hz |
| Stromeingänge | 2x IEC C14 Sockets |
| Energieverbrauch | TBC |
Physische Installation |
|
| Physische Installation | 1 HE |
Umgebung |
|
| Betriebstemperatur | 0° bis 40° C |
| Lagerungstemperatur | -20° bis 60° C |
| Relative Luftfeuchtigkeit | 0% bis 90% nicht-kondensierend |
Physische Spezifikationen |
|
| Maße | 482,6 x 227 x 44,2 mm |
| Gewicht | TBC |
