AJA OG-Hi5-12G-TR

Artikelnummer: 12314869

€ 1.485,60

Brutto:€ 1.767,86

zzgl. Versandkosten

Lieferzeit:

auf Anfrage

Alternativen auf Lager

Auf die Wunschliste

Das AJA OG-Hi5-12G-TR ist ein 12G-SDI-auf-HDMI 2.0-Konverter openGear-Board mit einem LC... mehr

Menü schließen

Produktinformationen "AJA OG-Hi5-12G-TR"

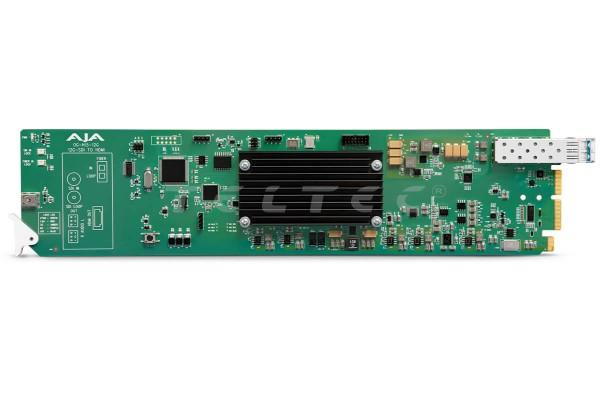

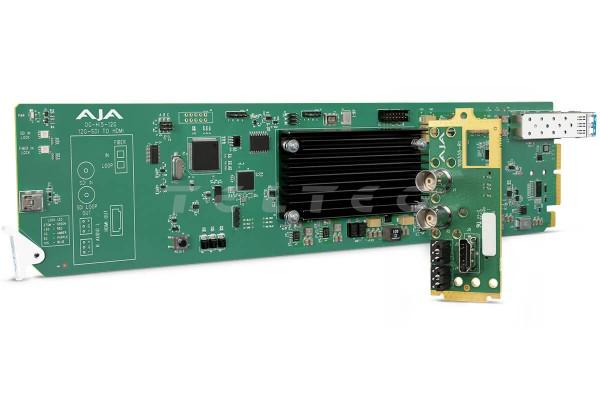

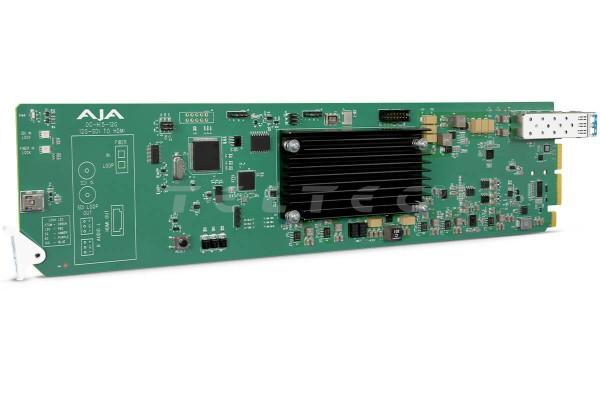

Das AJA OG-Hi5-12G-TR ist ein 12G-SDI-auf-HDMI 2.0-Konverter openGear-Board mit einem LC Glasfaser-Transceiver. Das Board bietet HFR-Unterstützung bis zu 60p für 4K/UltraHD und ist zudem in der Lage HDR-Metadaten gemäß HDMI v2.0 und CTA-861-G zu erzeugen. Der 12G-SDI-Single-Link-Eingang bietet einen übertakteten SDI-Loop-Out für SDI-Monitoring sowie die Weiterleitung von SDI-Pipelines. Das OG-Hi5-12G-TR ist mit einem Glasfaser-SFP ausgestattet und liefert ein 4K/UltraHD SDI- oder Glasfaser-Quellsignal an ein HDMI-Ziel mit Weiterleitung der Quelle über SDI oder Glasfaser an ein zweites Ziel. Eine automatische Eingangsumschaltung der Videoquelle, der SDI- und Glasfaser-Eingänge, mit konfigurierbarer Umschaltpriorität (letzter gültiger Eintrag, Priorität SDI, Priorität Glasfaser) ist integriert.

Hauptmerkmale

makellose Bildwiedergabe und HFR-Unterstützung bis zu 60p für 4K/UltraHD 12G-SDI zu HDMI 2.0 Konvertierung mit einem einzigen Kabel
unterstützt 12-Bit-Workflows
erzeugt HDR10-Metadaten in Übereinstimmung mit HDMI v2.0b/CTA-861-G und unterstützt HLG über HDMI
einfache Monitoring-Verbindung von professionellen 4K-Geräten mit 12G-SDI-Ausgängen zu Displays mit HDMI 2.0-Eingängen
verfügt über einen 12G-SDI-Single-Link-Eingang mit einem neu getakteten SDI-Loop-Out
enthält einen Fiber LC Single Channel SFP-Transceiver, der ein 4K/UltraHD-SDI- oder Fiber-Quellsignal an ein HDMI-Ziel mit Weiterleitung der Quelle über SDI oder Fiber an ein zweites Ziel liefert
inklusive Fiber LC Single Channel SFP Transceiver, um 4K-Signale über große Entfernungen zu übertragen
Überwachung und Steuerung über die Ross DashBoard-Software

Lieferumfang

1x AJA OG-Hi5-12G-TR

Garantie

5 Jahre Herstellergarantie

Technische Daten

Videoformate	(4K) 4096x2160p (UltraHD) 3840x2160p (2K) 2048x1080p (HD) 1920x1080p (HD) 1920x1080i (HD) 1280x720p (SD) 720x576i (SD) 720x480i
Digitaler Videoeingang	1x 12G-SDI BNC, SMPTE-259/292/424/2081/2082 YCbCr 4:2:2/4:4:4 RGB 4:4:4, SMPTE oder Full Level 8, 10, 12-Bit Two Sample Interleave (2SI) 4K/UltraHD Source Mapping 1x 12 Gb SDI (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 1x 6 Gb SDI (4K) 4096x2160p 23.98, 24, 25, 29.97, 30 (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30 1x 3 Gb SDI (Level A oder B DL) (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30 (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30 (HD) 1920x1080i 50, 59.94, 60 (HD) 1280x720p* 50, 59.94, 60 1x 1.5 Gb SDI (2K) 2048x1080p 23.98, 24, 25, 29.97, 30 (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30 (HD) 1920x1080p 23.98, 24, 25, 29.97, 30 (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30 (HD) 1920x1080i 50, 59.94, 60 (HD) 1280x720p 50, 59.94, 60 1x 270 Mb SDI (SD) 625i 50 (SD) 525i 59.94 Hinweis [1]
Auswahl des Eingangssignals	1x 12G-SDI BNC, SMPTE-259/292/424/2081/2082 1x 12G-SDI Fiber LC-Anschluss, SMPTE 297/259/292/424/2081/2082 Nominale Wellenlänge: Rx 1260 nm (min), 1620 nm (max) Optische Empfindlichkeit: -10 dBm (min 12 Gbps), -14 dBm (min 3 Gbps) Überlastleistung: -2 dBm (min)
Digitaler Videoausgang	1x HDMI Typ A Anschluss, HDMI v2.0b HDR-Infoframe-Generierung mit Pass-Through oder Überschreiben für Farbmetrik und Übertragungscharakteristik YCbCr 4:2:2/4:4:4/4:2:0 RGB 4:4:4, SMPTE oder Full level 8, 10, 12-bit (HFR 4K/UltraHD 4:4:4 begrenzt bis 8-Bit) (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (HD) 1920x1080i 50, 59.94, 60 (HD) 1280x720p 50, 59.94, 60 (SD) 720x576i 50 (SD) 720x480i 59.94 1x 12G-SDI Fiber LC-Anschluss, SMPTE 297/259/292/424/2081/2082 Nominale Wellenlänge: Tx 1260 nm (min), 1310 nm (typ), 1360 nm (max) Optische Leistung: -5 dBm (min), 0,5 dBm (max) Extinktionsverhältnis: 5,4 dB (min) Hinweis* [2]
Audio-Pass-Through-Formate	PCM Dolby Digital (AC-3) Dolby Digital Plus (E-AC-3), inkl. Atmos Immersive Sound (JOC)
Digitaler Audioeingang	SDI embedded Audio, 24-Bit (SD begrenzt auf 20-Bit), 16-Kanal
Digitaler Audioausgang	HDMI embedded Audio, 24-Bit, 8-Kanal
Analoger Audio-Ausgang	2x 3-Pin-Klemmleistenstecker, 2-Kanal symmetrisch analog Audio +24dBu (Nominal)
Benutzerschnittstelle	openGear DashBoard Netzwerksteuerungssoftware via Windows, macOS oder Linux
Stromversorgung	openGear-Frame-kompatibel, 13 Watt max. pro Karte
Umgebung	sichere Betriebstemperatur: 0 bis 40 °C sichere Lagertemperatur (Strom ist aus): -40 bis 60 °C relative Luftfeuchtigkeit im Betrieb: 10 - 90 % nicht kondensierend Betriebshöhe: < 3.000 Meter
Maße	openGear-Standardformfaktor, vorderer Steckplatz und hintere Karte Zwei Steckplätze für jede Karte erforderlich
Gewicht	0,3 kg
Anmerkungen	[1] 1280x720p ist nur Level A [2] Unterstützt ein angeschlossener Monitor das HDMI-Protokoll nicht, so schaltet das Gerät automatisch auf das DVI-Protokoll um (bei dem kein Ton übertragen wird).
