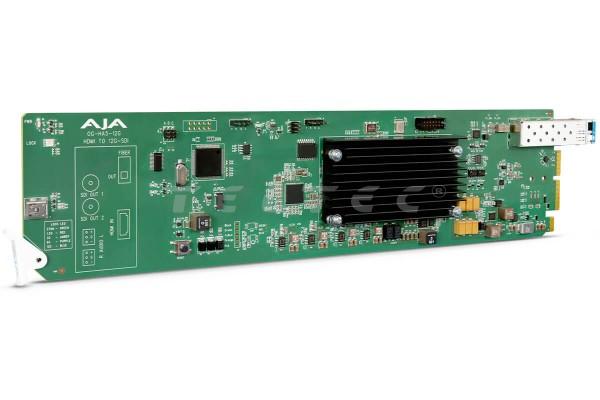

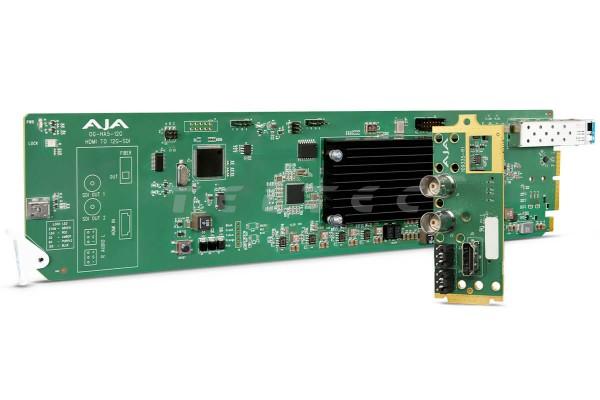

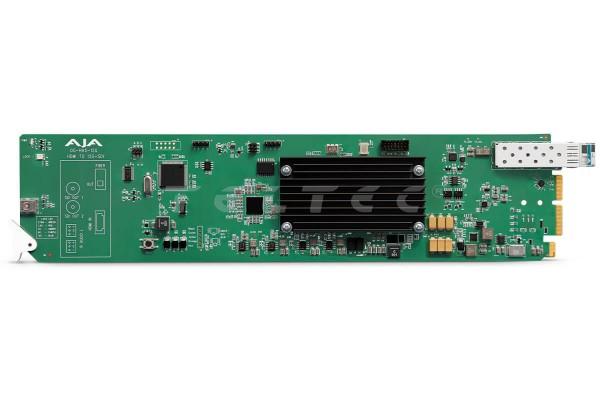

AJA OG-HA5-12G-T

HDMI 2.0-auf-12G-SDI Konverter openGear-Board mit LC-Glasfaser-Link

: 12314871_0 : 12314871_1 : 12314871_2
12314871_0
12314871_1
12314871_2

AJA
Artikelnummer: 12314871
€ 1.237,17
Brutto:€ 1.472,23
zzgl. Versandkosten
Lieferzeit:
3-5 Werktage ab Bestellung
3-5 Werktage ab Bestellung
Alternativen auf Lager
Auf die Wunschliste
Beschreibung Beratung Medien Infos zum Hersteller
Beschreibung
Das AJA OG-HA5-12G-T ist ein HDMI 2.0-auf-12G-SDI Konverter openGear-Board mit SFP, das zur... mehr
Menü schließen
Produktinformationen "AJA OG-HA5-12G-T"

Das AJA OG-HA5-12G-T ist ein HDMI 2.0-auf-12G-SDI Konverter openGear-Board mit SFP, das zur Übertragung von HDMI 4K/UltraHD-Signalen über weite Entfernungen über eine einzelne LC-Glasfaserverbindung dient. Das Board wandelt einen HDMI 2.0-Eingang in 12G-SDI für 4K/UltraHD Single-Link-Ausgänge. Das OG-HA5-12G-T verfügt über zwei 12G-SDI-Verteilerverstärkerausgänge mit 8 oder 2 eingebetteten Audiokanälen von einer HDMI-Quelle. Darüber hinaus wird die EDID-Emulation (Extended Display Identification Data) unterstützt, um sicherzustellen das die angeschlossene Quelle kontinuierlich die gewünschten Videoformate am Ausgang liefert.

Hauptmerkmale

  • konvertiert HDMI 2.0 in 4K 60p auf 12G-SDI mit einem zweiten gespiegelten Ausgang
  • enthält einen einkanaligen Fiber 12G LC-Sender, der 12G-SDI-Signale über große Entfernungen (10 km Single Mode) überträgt
  • OG-HA5-12G-T wird mit installiertem FiberLC-1T-12G SFP geliefert
  • Support für bis zu 60p Input bei 4:4:4/4:2:2/4:2:0
  • unterstützt 12-Bit-Workflows
  • EDID LFR & HFR-Emulation bis zu UltraHD 60p
  • Zwei-Sample-Interleave (2SI) 4K/UltraHD-Quellzuordnung
  • analysiert HDR Infoframe-Daten, die über HDMI eingehen, gemäß HDMI v2.0b/CTA-861-G
  • einfache Frame Rate Conversion (FRC) zwischen fraktionalen und ganzzahligen Raten
  • embedded Audio kann über die HDMI- oder analogen Audioeingänge ausgewählt werden
  • embedded Audio-Pass-Through von AC-3 (Dolby Digital) und E-AC-3 (Dolby Digital Plus) komprimiertem Audio, einschließlich DD+ Atmos (aka DD+ JOC)
  • Überwachung und Steuerung über die Ross DashBoard-Software

Lieferumfang

  • 1x AJA OG-HA5-12G-T

Garantie

  • 5 Jahre Herstellergarantie

Technische Daten

Videoformate
  • (4K) 4096x2160p
  • (UltraHD) 3840x2160p
  • (2K) 2048x1080p
  • (HD) 1920x1080p
  • (HD) 1920x1080i
  • (HD) 1280x720p
  • (SD) 720x576i
  • (SD) 720x480i
Digitaler Videoeingang
  • 1x HDMI Typ A Anschluss, HDMI v2.0b
    • HDR-Infoframe-Decoder gemäß CTA-861.3 und HDMI v2.0b
    • HDR VPID-Generierung mit Pass-Through oder Override für Farbmetrik und Übertragungscharakteristik
    • YCbCr 4:2:2/4:4:4/4:2:0
    • RGB 4:4:4, SMPTE oder Vollpegel
    • 8, 10 oder 12 Bit (HFR 4K/UltraHD 4:4:4 begrenzt auf 8 Bit)
    • (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
    • (UltraHD) 3840x2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
    • (2K) 2048x1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
    • (HD) 1920x1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
    • (HD) 1920x1080i 50, 59.94, 60
    • (HD) 1280x720p 50, 59.94, 60
  • (SD) 720x576i 50
  • (SD) 720x480i 59.94
HDCP Entschlüsselung Wird nicht unterstützt. Die SDI-Ausgänge sind per Definition unverschlüsselt.
Digitaler Videoausgang
  • 1x 12G-SDI BNC, SMPTE 259/292/424/2081/2082
    • YCbCr 4:2:2/4:4:4
    • RGB 4:4:4, SMPTE oder Full level
    • 10-bit, 12-Bit [1]
  • 1x 12G-SDI
    • (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
    • (4K) 4096x2160PsF 23.98, 24, 25, 29.97, 30
  • (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30,50, 59.94, 60
    • (Ultra HD) 3840x2160PsF 23.98, 24, 25, 29.97, 30
  • 1x 6 Gb SDI
    • (4K) 4096x2160p 23.98, 24, 25, 29.97, 30
    • (4K) 4096x2160PsF 23.98, 24, 25, 29.97, 30
    • (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30
    • (Ultra HD) 3840x2160PsF 23.98, 24, 25, 29.97, 30
  • 1x 3 Gb SDI (Level A oder B DL)
    • (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
    • (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30
    • (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
    • (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
    • (HD) 1920x1080i 50, 59.94, 60
    • (HD) 1280x720p 50, 59.94, 60 [2]
  • 1x 1.5 Gb SDI
    • (2K) 2048x1080p 23.98, 24, 25, 29.97, 30
    • (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30
    • (HD) 1920x1080p 23.98, 24, 25, 29.97, 30
    • (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
    • (HD) 1920x1080i 50, 59.94, 60
    • (HD) 1280x720p 50, 59.94, 60
  • 1x 270 Mb SDI
    • (SD) 625i 50
    • (SD) 525i 59.94
  • 1x 12G-SDI Fiber LC Anschluss, SMPTE 297/259/292/424/2081/2082
    • nominale Wellenlänge: Tx 1260 nm (min), 1310 nm (typ), 1360 nm (max)
    • optische Leistung: -5 dBm (min), 0.5 dBm (max)
    • Extinktionsverhältnis: 3.5 dB (min)
Audio-Pass-Through-Formate
  • PCM
  • Dolby Digital (AC-3)
  • Dolby Digital Plus (E-AC-3), inklusive Atmos Immersive Sound (JOC)
Digitaler Audioeingang HDMI embedded Audio, 24-Bit, 8-Kanal
Analoger Audioeingang 2x 3-Pin Steckverbinder, 2-Kanal symmetrisches analoges Audio +24dBu (nominal)
Digitaler Audioausgang SDI embedded Audio, 24-Bit (SD begrenzt auf 20-Bit), 16-Kanal
Benutzerschnittstelle openGear DashBoard Netzwerksteuerungssoftware via Windows, macOS oder Linux
Stromversorgung openGear-Frame-kompatibel, 14 Watt max. pro Karte
Umgebung
  • sichere Betriebstemperatur: 0 bis 40 °C
  • sichere Lagertemperatur (ausgeschaltet): -40 bis 60 °C
  • Relative Luftfeuchtigkeit bei Betrieb: 10 - 90 % nicht kondensierend
  • Betriebshöhe: <3.000 Meter
Maße
  • openGear Standard-Formfaktor, vorderer Steckplatz und hintere Karte
  • zwei Steckplätze für jede Karte erforderlich
Gewicht 0,3 kg
Anmerkungen [1] Einige 12-Bit-Formate werden nicht unterstützt, siehe OG-HA5-12G Videoformate auf der AJA Support Seite.
[2] 1280x720p ist nur Level A
