AJA OG-HA5-12G-T-ST

Artikelnummer: 12314872

€ 1.366,35

Brutto:€ 1.625,96

zzgl. Versandkosten

Lieferzeit:

Liefertermin offen

Alternativen auf Lager

Auf die Wunschliste

Das AJA OG-HA5-12G-T-ST ist ein HDMI 2.0-auf-12G-SDI Konverter openGear-Board mit SFP, das... mehr

Menü schließen

Produktinformationen "AJA OG-HA5-12G-T-ST"

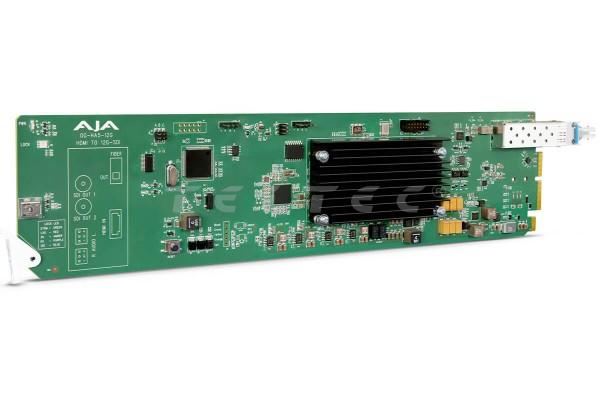

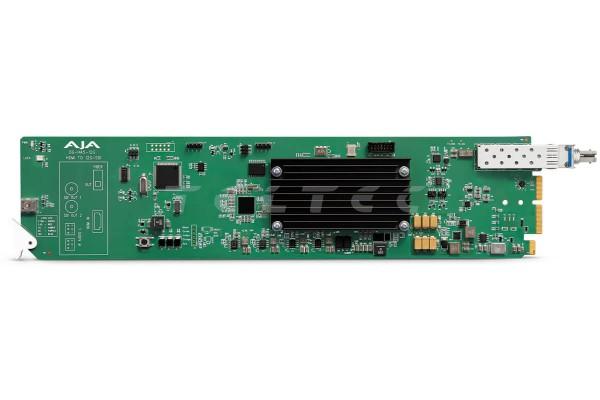

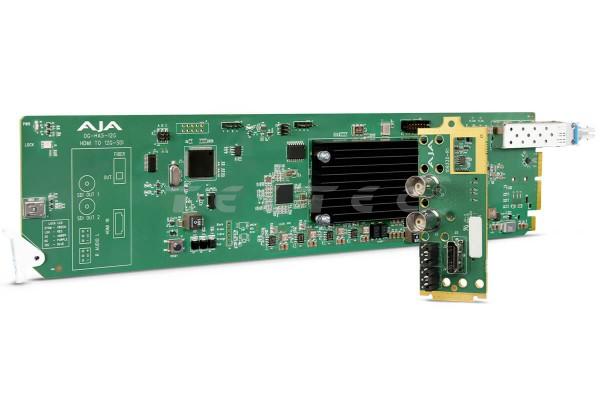

Das AJA OG-HA5-12G-T-ST ist ein HDMI 2.0-auf-12G-SDI Konverter openGear-Board mit SFP, das zur Übertragung von HDMI 4K/UltraHD-Signalen über weite Entfernungen über eine einzelne ST-Glasfaserverbindung dient. Das Board wandelt einen HDMI 2.0-Eingang in 12G-SDI für 4K/UltraHD Single-Link-Ausgänge. Das OG-HA5-12G-T-ST verfügt über zwei 12G-SDI-Verteilerverstärkerausgänge mit 8 oder 2 eingebetteten Audiokanälen von einer HDMI-Quelle. Darüber hinaus wird die EDID-Emulation (Extended Display Identification Data) unterstützt, um sicherzustellen das die angeschlossene Quelle kontinuierlich die gewünschten Videoformate am Ausgang liefert.

Hauptmerkmale

konvertiert HDMI 2.0 bis zu 4K 60p in 12G-SDI mit einem zweiten gespiegelten Ausgang
enthält einen einkanaligen Fiber 12G ST-Sender, der 12G-SDI-Signale über große Entfernungen (10 km Single Mode) überträgt
OG-HA5-12G-T-ST wird mit installiertem FiberST-1T-12G SFP geliefert
Support für bis zu 60p Input bei 4:4:4/4:2:2/4:2:0
unterstützt 12-Bit-Workflows
EDID LFR & HFR-Emulation bis zu UltraHD 60p
Zwei-Sample-Interleave (2SI) 4K/UltraHD-Quellzuordnung
analysiert HDR-Infoframe-Daten, die über HDMI eingehen, gemäß HDMI v2.0b/CTA-861-G
einfache Frame Rate Conversion (FRC) zwischen friktionalen und ganzzahligen Raten
embedded Audio kann über die HDMI- oder analogen Audioeingänge ausgewählt werden
embedded Audio-Pass-Through von AC-3 (Dolby Digital) und E-AC-3 (Dolby Digital Plus) komprimiertem Audio, einschließlich DD+ Atmos (aka DD+ JOC)
Überwachung und Steuerung über die Ross DashBoard-Software

Lieferumfang

1x AJA OG-HA5-12G-T-ST

Garantie

5 Jahre Herstellergarantie

Technische Daten

Videoformate	(4K) 4096x2160p (UltraHD) 3840x2160p (2K) 2048x1080p (HD) 1920x1080p (HD) 1920x1080i (HD) 1280x720p (SD) 720x576i (SD) 720x480i
Digitaler Videoeingang	1x HDMI Typ A Anschluss, HDMI v2.0b HDR-Infoframe-Decoder gemäß CTA-861.3 und HDMI v2.0b HDR VPID-Generierung mit Pass-Through oder Override für Farbmetrik und Übertragungscharakteristik YCbCr 4:2:2/4:4:4/4:2:0 RGB 4:4:4, SMPTE oder Vollpegel 8, 10 oder 12 Bit (HFR 4K/UltraHD 4:4:4 begrenzt auf 8 Bit) (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 (UltraHD) 3840x2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (2K) 2048x1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60 (HD) 1920x1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (HD) 1920x1080i 50, 59.94, 60 (HD) 1280x720p 50, 59.94, 60 (SD) 720x576i 50 (SD) 720x480i 59.94
HDCP Entschlüsselung	Wird nicht unterstützt. Die SDI-Ausgänge sind per Definition unverschlüsselt.
Digitaler Videoausgang	1x 12G-SDI BNC, SMPTE 259/292/424/2081/2082 YCbCr 4:2:2/4:4:4 RGB 4:4:4, SMPTE oder Full level 10-bit, 12-Bit [1] 1x 12G-SDI (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 (4K) 4096x2160PsF 23.98, 24, 25, 29.97, 30 (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30,50, 59.94, 60 (Ultra HD) 3840x2160PsF 23.98, 24, 25, 29.97, 30 1x 6 Gb SDI (4K) 4096x2160p 23.98, 24, 25, 29.97, 30 (4K) 4096x2160PsF 23.98, 24, 25, 29.97, 30 (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30 (Ultra HD) 3840x2160PsF 23.98, 24, 25, 29.97, 30 1x 3 Gb SDI (Level A oder B DL) (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30 (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30 (HD) 1920x1080i 50, 59.94, 60 (HD) 1280x720p 50, 59.94, 60 [2] 1x 1.5 Gb SDI (2K) 2048x1080p 23.98, 24, 25, 29.97, 30 (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30 (HD) 1920x1080p 23.98, 24, 25, 29.97, 30 (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30 (HD) 1920x1080i 50, 59.94, 60 (HD) 1280x720p 50, 59.94, 60 1x 270 Mb SDI (SD) 625i 50 (SD) 525i 59.94 1x 12G-SDI Fiber ST Anschluss, SMPTE 297/259/292/424/2081/2082 nominale Wellenlänge: Tx 1260 nm (min), 1310 nm (typ), 1360 nm (max) optische Leistung: -5 dBm (min), 2 dBm (max) Extinktionsverhältnis: 3.5 dB (min)
Audio-Pass-Through-Formate	PCM Dolby Digital (AC-3) Dolby Digital Plus (E-AC-3), inklusive Atmos Immersive Sound (JOC)
Digitaler Audioeingang	HDMI embedded Audio, 24-Bit, 8-Kanal
Analoger Audioeingang	2x 3-Pin Steckverbinder, 2-Kanal symmetrisches analoges Audio +24dBu (nominal)
Digitaler Audioausgang	SDI embedded Audio, 24-Bit (SD begrenzt auf 20-Bit), 16-Kanal
Benutzerschnittstelle	openGear DashBoard Netzwerksteuerungssoftware via Windows, macOS oder Linux
Stromversorgung	openGear-Frame-kompatibel, 14 Watt max. pro Karte
Umgebung	sichere Betriebstemperatur: 0 bis 40 °C sichere Lagertemperatur (ausgeschaltet): -40 bis 60 °C Relative Luftfeuchtigkeit bei Betrieb: 10 - 90 % nicht kondensierend Betriebshöhe: <3.000 Meter
Maße	openGear Standard-Formfaktor, vorderer Steckplatz und hintere Karte zwei Steckplätze für jede Karte erforderlich
Gewicht	0,3 kg
Anmerkungen	[1] Einige 12-Bit-Formate werden nicht unterstützt, siehe OG-HA5-12G Videoformate auf der AJA Support Seite. [2] 1280x720p ist nur Level A
