Waterbird MS XL mkII 200 Wireless Bundle

Artikelnummer: 12318973

€ 11.995,00

Brutto:€ 14.274,05

zzgl. Versandkosten

Leasing:* mtl. ab 207,39 €

individuell berechnen

Lieferzeit:

auf Anfrage

Alternativen auf Lager

Auf die Wunschliste

Der Waterbird MS XL mkII 200 Wireless Bundle ist ein kabelloses Bundle mit motorisiertem... mehr

Menü schließen

Produktinformationen "Waterbird MS XL mkII 200 Wireless Bundle"

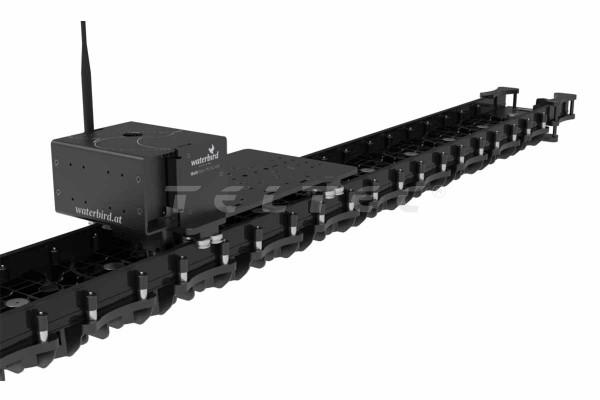

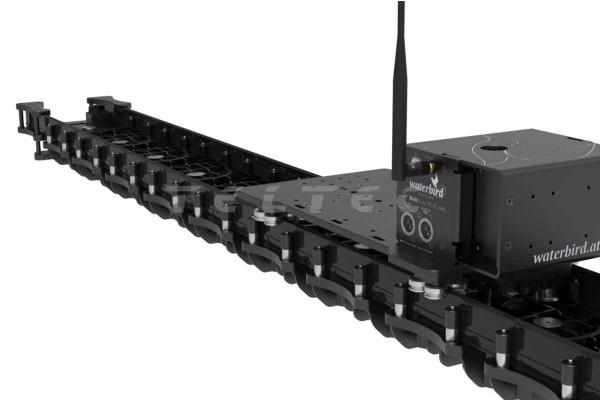

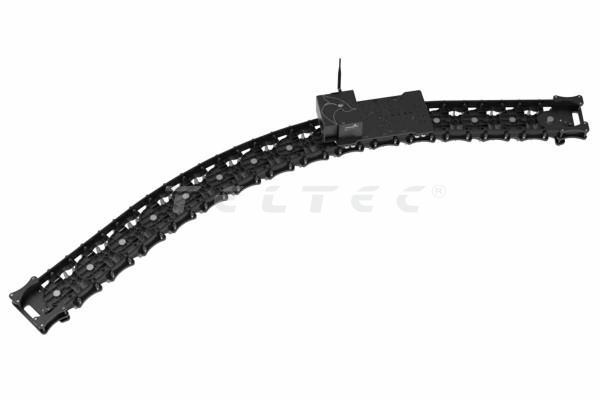

Der Waterbird MS XL mkII 200 Wireless Bundle ist ein kabelloses Bundle mit motorisiertem Slider (2 m) und Zubehör. Mit einem Achsabstand von 15 cm können die Schienensegmente je nach Bedarf angepasst und werden. Auch ob sie gerade oder gebogen sein sollen. Angetrieben wird der Slider von einem starken BLDC-Motor, um eine hohe Belastbarkeit sowie flüsterleise und sanfte Bewegungen zu gewährleisten. Der dazugehörige XL Motion Controller bietet dabei IP-, DMX- und Bluetooth-Konnektivität. Die Streckenabschnitte sind durch Schrauben miteinander verbunden und können dadurch einfach und schnell auf- und abgebaut werden. Für den Transport können die Schienen aufgerollt werden. Zudem hat jedes Segment an der Unterseite eine 3/8"-16 Befestigungsmöglichkeit für Stative, um eine noch höhere Stabilität zu erreichen. Mit im Paket ist der MultiSlider Controller PHOENIX-RF. Er verfügt über einen integrierten Akku und kann den Slider-Wagen via Joystick oder optionale Fußpedale steuern. Zudem gibt es mehrere Einstellungsmöglichkeiten wie den automatisierten Ping-Pong-Modus (mit einstellbaren Pausen), Geschwindigkeit und Steigung sowie 4 voreingestellte Positionen. Überdies beinhaltet das Wireless Bundle zwei V-Mount Akkus (26 V) und ein dazu passendes 2-Kanal-Akkuladegerät. Außerdem gibt es für die Akkus auch noch eine entsprechende Montageplatte. Damit der Slider mit Akku verwendet werden kann, liegt auch noch ein DTAP-auf-XLR-Stromkabel bei.

Hauptmerkmale

motorisierter Slider mit 2 m Länge
modulares System mit 15-cm-Schienensegmenten
BLDC-Motor für hohe Belastbarkeit sowie leise und sanfte Bewegungen
schnell auf- und abbaubar sowie leicht zu transportieren
3/8"-16 Anschlüsse für Stative an Unterseite jedes Segments
inkl. XL Motion Controller (IP / DMX / Bluetooth)
Controller PHOENIX-RF mit integriertem Akku und Joystick-Steuerung
Ping-Pong-Modus, Geschwindigkeit, Steigung und 4 voreingestellte Positionen einstellbar

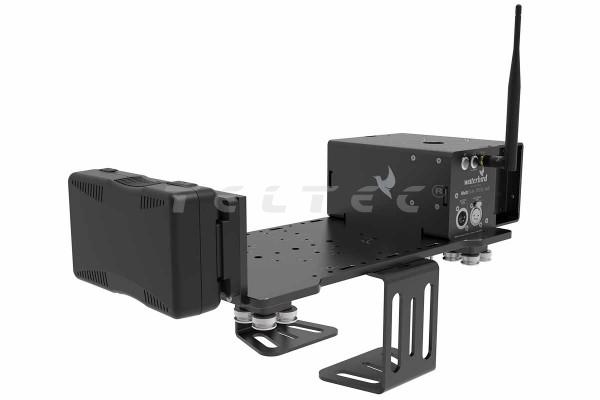

inkl. V-Mount-Akkus mit Ladegerät und Montageplatte sowie DTAP-auf-XLR-Stromkabel

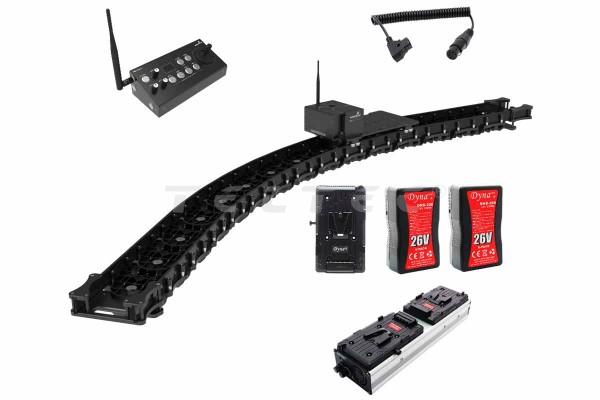

Lieferumfang

1x Waterbird MS XL mkII 200

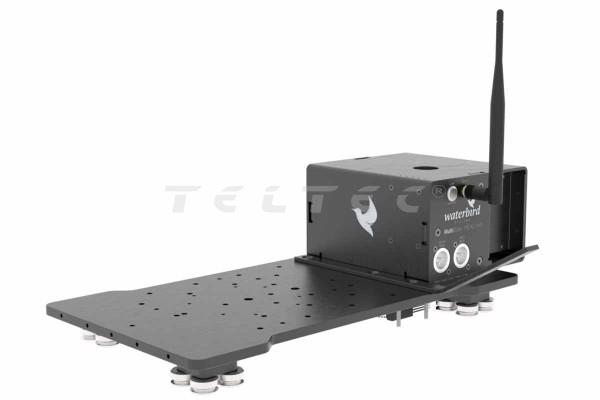

1x Waterbird XL Motion Controller
1x Waterbird PHOENIX-RF
2x Waterbird V-Mount Akku (26 V, 230 Wh)
1x Waterbird 2-Kanal-Akkuladegerät für 26-V-Akkus
1x Waterbird Akku-Montageplatte
1x DTAP-auf-XLR-Stromkabel

Technische Daten

MS XL (Schienen und Wagen)
Nutzlast	15 kg
maximale Geschwindigkeit	1,4 m/s
Befestigungsmöglichkeiten Unterseite	3/8"-16 Befestigungsanschluss alle 15 cm
Befestigungsmöglichkeiten Oberseite	3/8"-16 Schraube
Mechanismus	reibungsfreie Kugellager auf Kunststoffschienen
Temperaturbereich	-20°C bis 40°C
kleinstmöglicher Radius	1000 mm
Maße (Wagen)	37 x 20 x 10 cm
Maße (Strecke pro m)	100 x 18 x 6 cm
Gewicht	2,215 kg ohne Motor und Steuereinheit 3,75 kg insgesamt
Steuereinheit und Motor
Anschlüsse und Verbindungen
Versorgungsanschluss	Molex 039301020
Versorgungsspannung	12 bis 48 V DC, stabilisierte Spannung
Versorgungsstrom	200 mA ohne externe Last
12 V OUT	stabilisierter 12 V DC Ausgang max. Ausgangsstrom: 1 A (wenn ein Schrittmotor verwendet wird) max. Ausgangsstrom: 2 A (wenn kein Schrittmotor verwendet wird) Ausgang schaltbar Stromüberwachung per Software für Zusatzgeräte am Slider (Kameras, Wifi, RF-Geräte)
Motorausgang 1	Molex 0309301080 für den Anschluss an einen Motor der Teknic Clearpath SDSK Serie 22-05-3041 (passend zum Motoranschluss Molex 22-01-3047)
Motorausgang 2	Molex 22-05-3041 für den Anschluss eines bipolaren 4-Draht-Schrittmotors max. Ausgangsstrom 1 A min. Isolationsspannung des >16 V
Anschluss Kameraauslöser	2,5 mm Stereo-Klinke / TRS Hülse: GND, Ring: Fokus, Spitze: Auslöser interner Pull-Up 3,3 V / max. Pull-Up-Spannung: 5 V DC
Aux-Anschluss	3,5 mm Stereo-Klinke / TRS Hülse: GND, Ring: Aux 2 Eingang/Ausgang, Spitze: Aux 1 Eingang/Ausgang interner Pull-Up 3,3 V / max. Pull-Up-Spannung: 5 V DC
USB-Anschluss	Mikro-USB Typ-B wird für Firmware-Update und Parametrisierung verwendet 5 V DC Versorgung für Elektronik, keine Versorgung von Motoren über USB
DMX-Eingang	3-polige XLR-Buchse Eingang für DMX-Steuersignal. Standard DMX512 Signal mit 250 kbaud unterstützt
DMX-Ausgang	3-polige XLR-Buchse Ausgang für DMX-Steuersignal. Durchschleifen des Eingangssignals
Netzwerk	RJ45 Ethernet-Anschluss für die Einbindung in IP-basierte Steuerungssysteme
Betriebsparameter
Temperaturbereich	-20°C bis 40°C
max. relative Luftfeuchtigkeit	90%, nicht-kondensierend
Gehäuse
Material	eloxiertes Aluminium, schwarz
Maße	123 x 78 x 43 mm (ohne Anschlüsse und Montagewinkel)

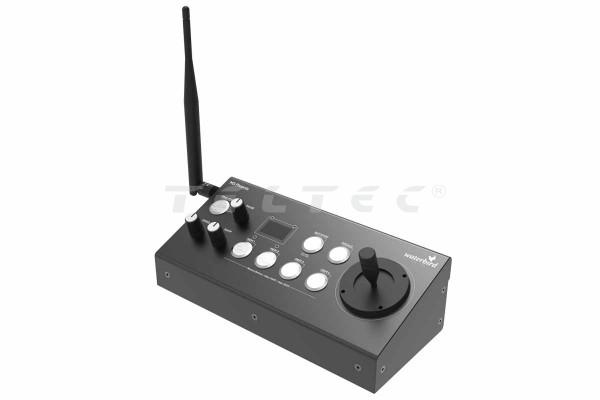

MS PHOENIX-RF
Eingangsspannung	5 V @ micro USB 12 V zur Versorgung des MS PRO 24 bis 32 V zur Versorgung des MS SWIFT und MS XL mkII
Akku-Typ	Li-Ion, 18650, 3,6 V / 3350 mAh
Akkuzustand	>= 75% Ladestand
kabellose DMX Frequenz	2,4 GHz
kabelgebundene Reichweite	100 m
kabellose Reichweite	bis zu 100 m
Umgebungstemperatur (Betrieb)	5°C bis 45°C
Lagerungstemperatur	-10°C bis 45°C
Temperatur während Ladevorgang	0°C bis 45°C
Luftfeuchtigkeit	0 bis 60% relative Luftfeuchtigkeit, nicht-kondensierend
Maße	220 x 100 x 700 mm
Gewicht	820 g
V-Mount Akku 26 V 230 Wh (DHB-200)
Akkutyp	V-Mount
Spannung	26 V
Kapazität	230 Wh / 8,7 Ah
max. Ausgangsleistung	200 W
max. Ausgangsstrom	30 A
max. Eingangsstrom	5 A
Temperaturbereich	-30°C bis 50°C
Maße	170 x 100 x 63 mm
Gewicht	1,3 kg
2-Kanal-Akkuladegerät für 26-V-Akkus
Eingang	AC 90 V ~ 240 V / 47 Hz ~ 63 Hz
Ladegerätausgang	DC 29,2 V / 5 A
Maße	320 x 90 x 70 mm
Gewicht	1,4 kg

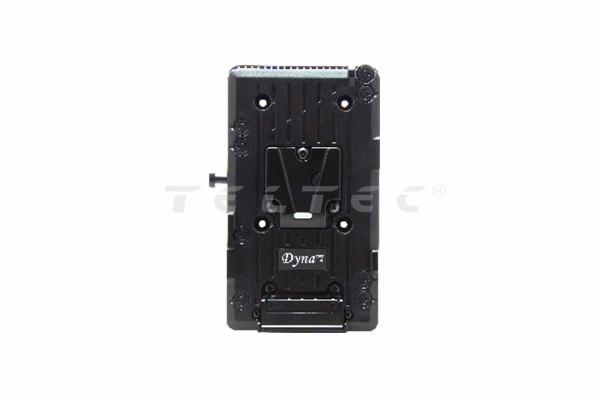

Montageplatte für DHB-200 V-Mount-Akkus
Maße	142,6 x 92 x 21 mm
Gewicht	150 g

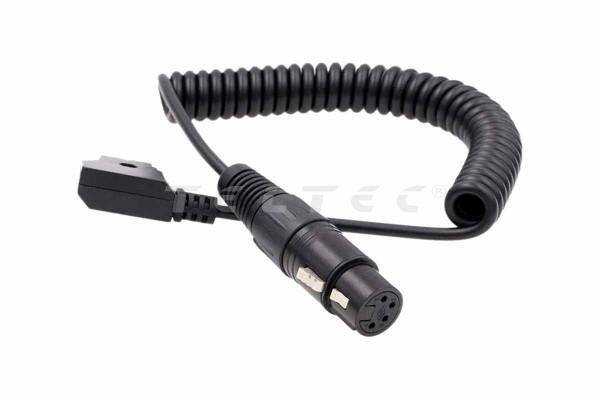

DTAP-auf-XLR-Stromkabel
für MS XL	24 V DTAP
Maße	30 bis 90 cm Kabellänge
