Teradek Bolt 7 1500 12G-SDI/HDMI Wireless RX

Teradek Bolt 7 1500 12G-SDI/HDMI Wireless RX ist ein professioneller Funkvideo-Empfänger für Zero-Delay 4K-HDR-Monitoring mit einer Reichweite von bis zu 450 m. Neben der drahtlosen Videoübertragung über 5- und 6-GHz-Frequenzen integriert die Bolt-7-Plattform einen separaten Datenfunk für Kamera- und Monitorsteuerung, Ethernet-Transport und Color-Management-Workflows.

Der Bolt 7 1500 RX ist für professionelle Film-, Broadcast- und Live-Produktionen konzipiert, bei denen größere Funkdistanzen und flexible Monitoring-Workflows gefragt sind. Er empfängt das Videosignal eines kompatiblen Teradek-Senders und stellt es über 12G-SDI und HDMI für Monitoring und weitere Signalwege bereit.

Parallel zur Videoübertragung bietet Bolt 7 einen separaten drahtlosen Datenpfad. In Europa arbeitet dieser im 863–868-MHz-SRD-Band. Damit können kompatible Bolt-7-Setups neben Video auch produktionsrelevante Daten drahtlos übertragen.

Das Wichtigste in 4 Punkten

• Zero-Delay Wireless Video mit bis zu 4K HDR und bis zu 450 m Reichweite
• 12G-SDI- und HDMI-Ausgänge für professionelle Monitoring-Setups
• separater Datenfunk für Kamera-/Monitorsteuerung, Ethernet und Color-Management-Workflows
• Wireless-Video-Kompatibilität mit BB3-basierten Teradek-Systemen wie Bolt 4K, Bolt 6 und aktuellen Ace-Modellen

Für wen ist der Teradek Bolt 7 1500 RX geeignet?

Der Bolt 7 1500 RX eignet sich für professionelle Film-, Broadcast-, Commercial- und Live-Produktionen, die eine größere Funkreichweite als mit der 750-Variante benötigen.

Mit bis zu 1500 ft beziehungsweise 450 m positioniert er sich zwischen dem Bolt 7 750 und dem Bolt 7 MAX. Damit ist er insbesondere für Produktionen interessant, bei denen Kamera und Monitoring-Position über größere Distanzen voneinander getrennt sind, ohne direkt auf die MAX-Ausführung wechseln zu müssen.

Der zusätzliche Datenpfad erweitert den Einsatz über klassisches Wireless Monitoring hinaus. In einem vollständigen Bolt-7-System können darüber beispielsweise Kamera- und Monitorsteuerung sowie Color-Management- und Ethernet-Workflows umgesetzt werden.

In der Praxis

Der Bolt 7 1500 RX empfängt das drahtlose Videosignal und gibt es über 12G-SDI oder HDMI an einen Produktions-, Regie- oder On-Set-Monitor beziehungsweise an eine nachfolgende Signalstrecke weiter.

Dabei arbeitet der zusätzliche Datenfunk parallel zur eigentlichen Zero-Delay-Videoübertragung. Er ist als drahtloser Datenpfad für Anwendungen wie Ethernet-Transport, Kamera- und Monitorsteuerung sowie Color Management vorgesehen und nicht mit einem gewöhnlichen Wi-Fi-Netzwerk gleichzusetzen.

Über USB-C mit DisplayPort Alt Mode lässt sich Video außerdem an kompatible Monitore ausgeben. Der Anschluss kann dabei Video, Audio und Kommunikationsdaten übertragen. Eine separate Stromversorgung des Receivers bleibt erforderlich.

Für die Einrichtung besitzt der Receiver ein hochauflösendes Farbdisplay. Bolt 7 unterstützt außerdem vereinfachtes drahtloses sowie kabelgebundenes Pairing; beim kabelgebundenen Verfahren werden Sender und Empfänger über eine 5-Pin-zu-USB-C-Verbindung gekoppelt.

Hinweise

• Der 1500 RX ist für eine Reichweite von bis zu 1500 ft / 450 m ausgelegt.
• Zero-Delay-Videofunk und zusätzlicher Datenfunk sind getrennte Funkverbindungen.
• In Europa nutzt der zusätzliche Datenfunk das 863–868-MHz-SRD-Band.
• Für die Bolt-7-Datenfunktionen müssen Sender und Empfänger aus der Bolt-7-Serie stammen.
• USB-C mit DisplayPort Alt Mode übernimmt nicht die Stromversorgung des Receivers.
• Ältere BB2-Systeme wie Bolt 500, Bolt 1000 und Bolt 3000 sind laut Bolt-7-FAQ nicht kompatibel.
• Für Kamera-Control über einen SmallHD-Monitor ist eine separate SmallHD Camera Control License erforderlich.

Hauptmerkmale

• Reichweite bis 450 m
• Wireless-Video-Empfänger für bis zu 4K HDR
• 5- und 6-GHz-Funk für Zero-Delay-Video
• zusätzlicher Datenfunk, in Europa 863–868 MHz SRD

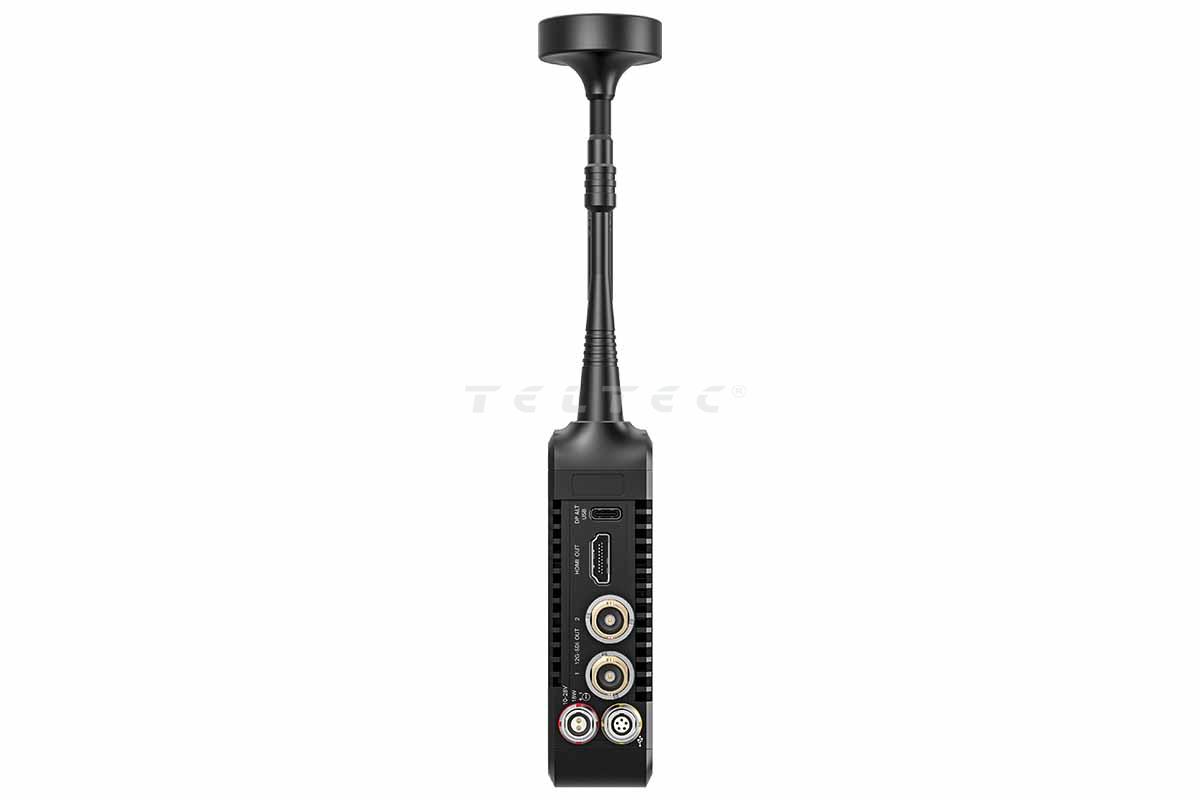

• 12G-SDI-Ausgang
• HDMI-Ausgang
• USB-C mit DisplayPort Alt Mode
• 5-Pin-Schnittstelle für Daten- und Ethernet-Funktionen

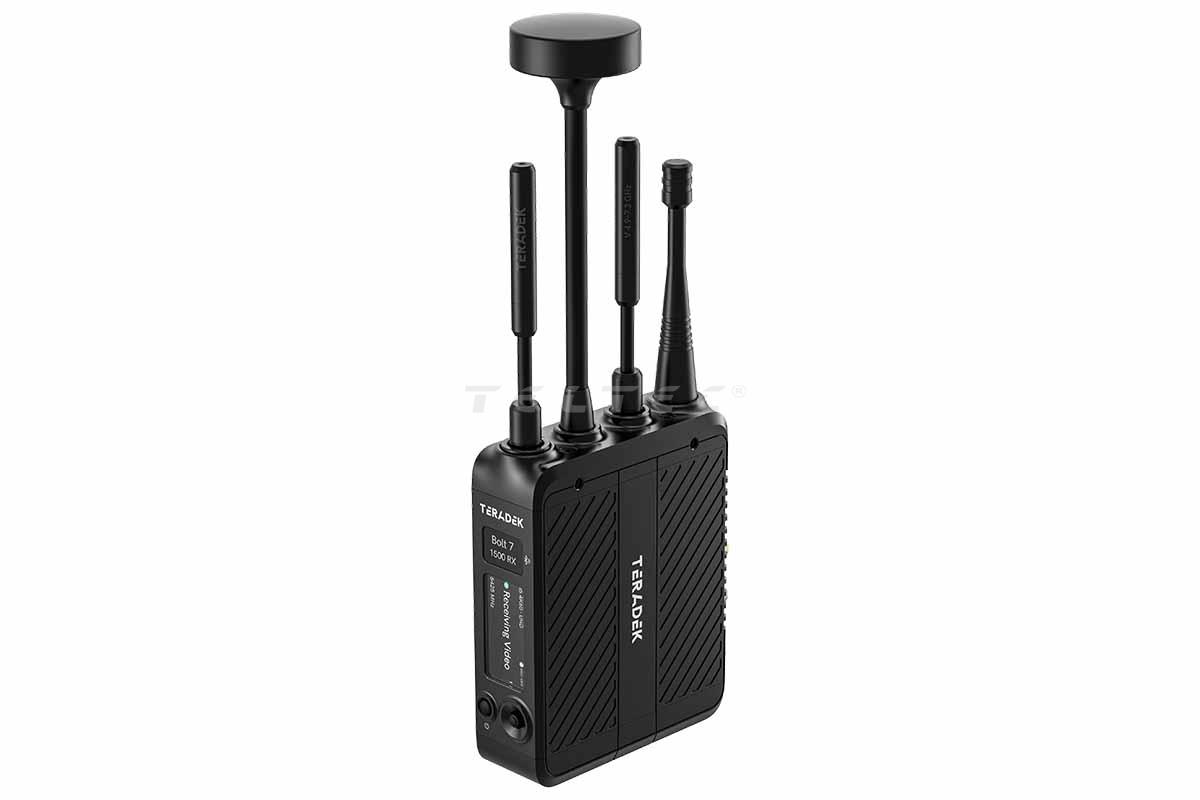

• hochauflösendes Farbdisplay
• vereinfachtes kabelgebundenes und drahtloses Pairing
• Bluetooth
• Pogo-Pin-Schnittstelle für wechselbare Bolt-7-Battery-Cradles

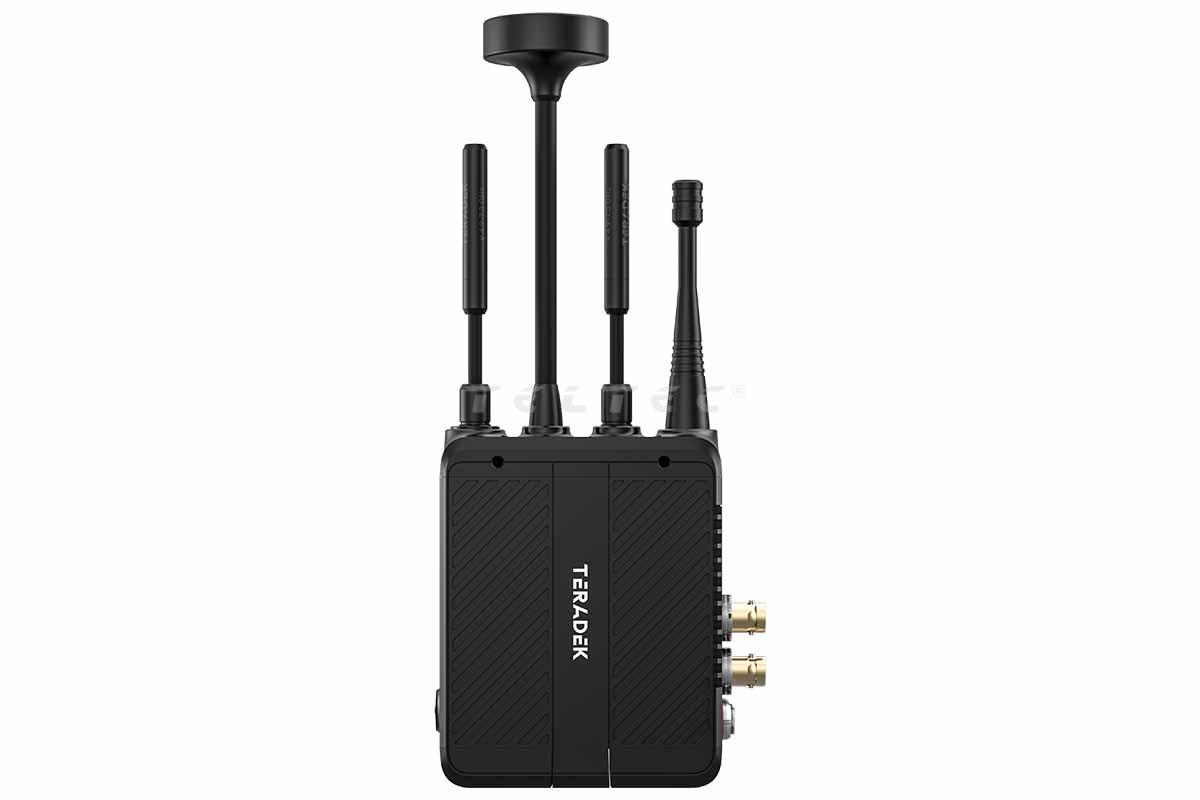

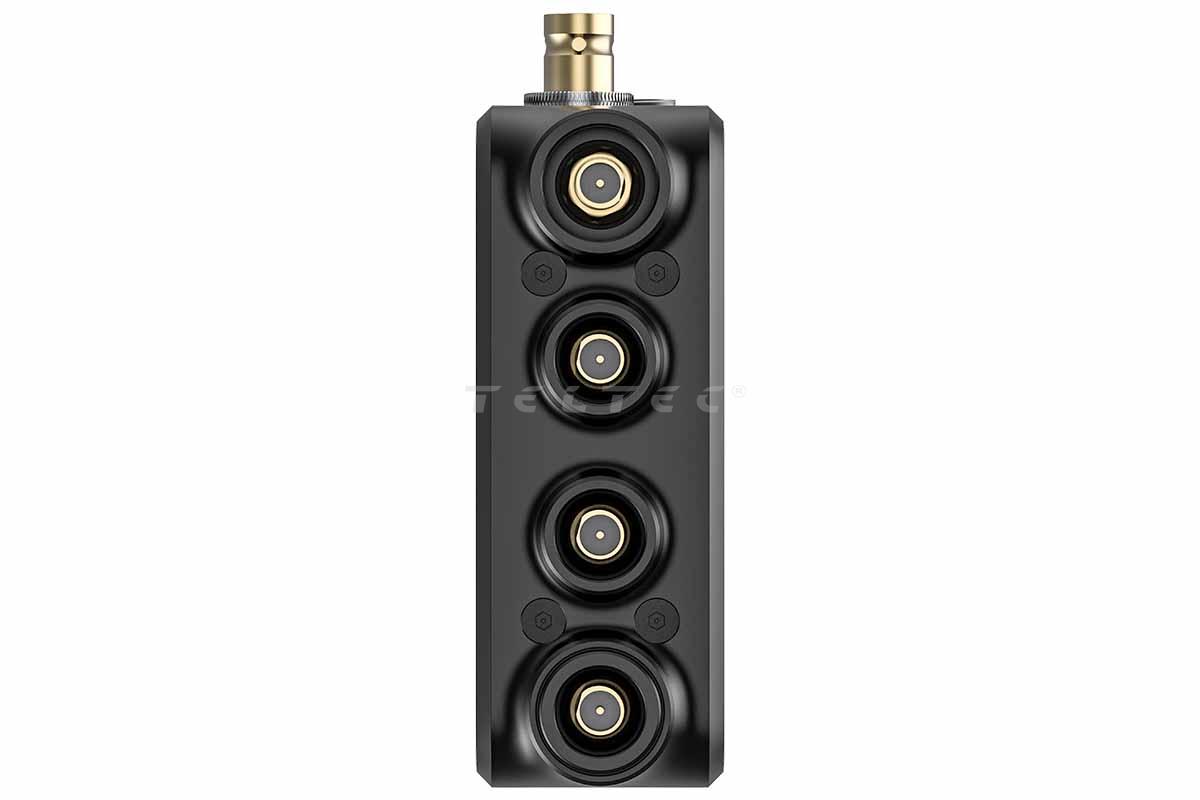

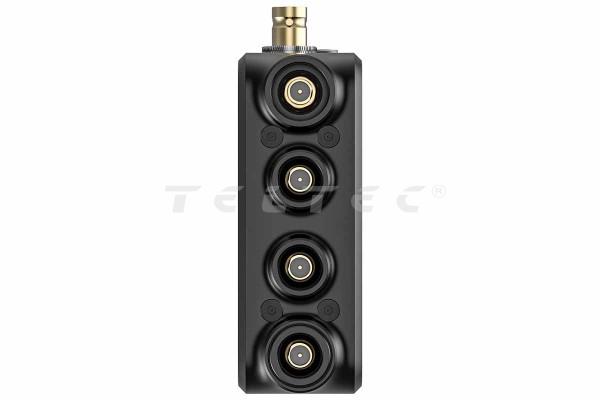

• 3 externe und 2 interne Antennen für den 5-/6-GHz-Funk
• Wireless-Video-Kompatibilität mit Bolt 4K, Bolt 6 und aktuellen BB3-basierten Ace-Systemen

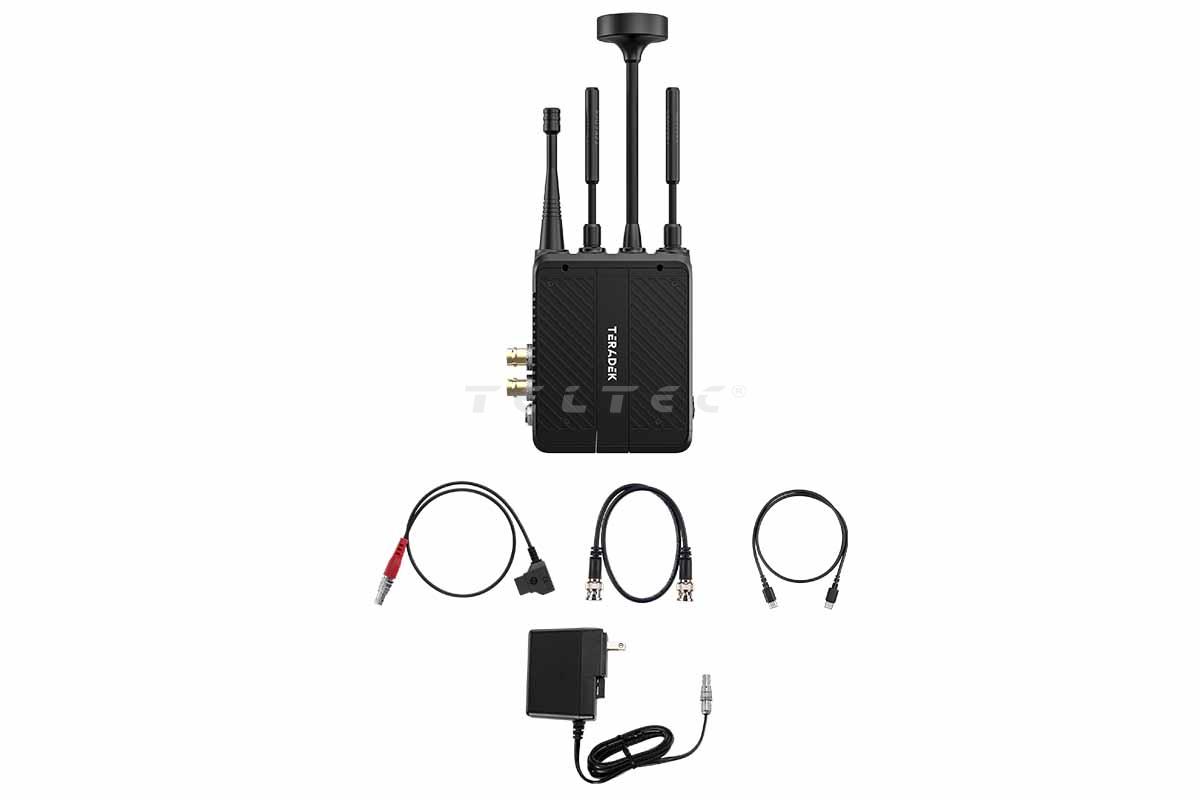

Lieferumfang

• 1x Teradek Bolt 7 1500 12G-SDI/HDMI Wireless RX
• 2x Antenna 2dBi Flex V 4.9–7.3 GHz RP-SMA, 47-0036
• 1x Antenna 2dBi Flexible H Mushroom V 4.9–7.3 GHz RP-SMA, 47-0027-1
• 1x Antenna 865–926 MHz, 47-0037
• 1x 12G-SDI BNC-auf-BNC-Kabel, 46 cm
• 1x DP-Alt-Mode USB-C-auf-USB-C-Kabel, 36 in
• 1x 2-Pin-auf-PowerTap-Kabel, 46 cm
• 1x 36-W-AC-Netzteil mit 2-Pin-Anschluss, international

Technische Daten

FAQs

Welche Reichweite bietet der Teradek Bolt 7 1500 RX?

Der Receiver gehört zur 1500-Variante der Bolt-7-Serie und ist für eine Reichweite von bis zu 1500 ft beziehungsweise 450 m ausgelegt.

Was unterscheidet den Bolt 7 1500 RX vom Bolt 7 750 RX?

Der kaufrelevante Unterschied ist die Reichweitenklasse: Der Bolt 7 750 RX ist für bis zu 228 m spezifiziert, der Bolt 7 1500 RX für bis zu 450 m. Beide gehören zur kompakten Bolt-7-RX-Bauform; der größere Bolt 7 MAX RX ist eine separate Ausführung mit zusätzlichen Encoding-Funktionen.

Unterstützt der Bolt 7 1500 RX 4K?

Ja. Für Bolt 7 wird der Empfang von 4K-HDR-Video angegeben.

Wofür dient der zusätzliche Datenfunk?

Er ermöglicht in einem Bolt-7-System einen separaten drahtlosen Datenpfad für Anwendungen wie Kamera- und Monitorsteuerung, Ethernet-Transport und Color-Management-Workflows.

Funktioniert der Datenfunk mit einem Bolt-6-Sender?

Nein. Für die Nutzung des zusätzlichen Datenfunks müssen sowohl Sender als auch Empfänger aus der Bolt-7-Serie stammen.

Ist der Bolt 7 1500 RX mit Bolt 4K und Bolt 6 kompatibel?

Für Wireless Video bestätigt die Bolt-7-FAQ Rückwärtskompatibilität mit BB3-basierten Bolt-Systemen einschließlich Bolt 4K und Bolt 6. Bei Bolt 4K steht 6 GHz nicht zur Verfügung. Die zusätzlichen Bolt-7-Datenfunktionen stehen in einem gemischten Setup nicht zur Verfügung.

Kann der Bolt 7 1500 RX Video über USB-C ausgeben?

Ja. USB-C unterstützt DisplayPort Alt Mode zur Übertragung von Video, Audio und Kommunikationsdaten an kompatible Geräte. Der Receiver benötigt trotzdem eine externe Stromversorgung.

Zubehör und Systemintegration

Zwingend benötigt

• kompatibler Wireless-Video-Sender
• geeignete Stromversorgung des Receivers

Häufig sinnvoll

• Bolt-7-Battery-Cradle für eine direkt am Gerät integrierte Akkulösung
• passende SDI-, HDMI- oder USB-C-Verbindung zur nachfolgenden Monitoring-Hardware

Systemergänzungen

Die Bolt-7-Battery-Cradles sind in V-Mount sowie 14-V- und 26-V-Gold-Mount-Ausführungen dokumentiert. Sie verwenden die integrierte Pogo-Pin-Schnittstelle und sind laut Teradek für Bolt-7-Sender und -Empfänger vorgesehen.

Bei bestehenden Bolt-4K- oder Bolt-6-Systemen kann der 1500 RX für kompatible Wireless-Video-Workflows relevant sein. Soll zusätzlich der neue Datenfunk eingesetzt werden, ist dagegen ein vollständiger Bolt-7-Signalweg erforderlich.

Das sollte man vor dem Kauf wissen

• Gegenüber dem Bolt 7 750 ist die 1500-Variante für die größere Reichweitenklasse bis 450 m vorgesehen.
• Die tatsächlichen Funkbedingungen am Set können die nutzbare Distanz beeinflussen.
• Der zusätzliche Datenfunk steht nur bei einer Kombination aus Bolt-7-Sender und Bolt-7-Empfänger zur Verfügung.
• Rückwärtskompatibilität für Wireless Video bedeutet daher nicht, dass in einem gemischten System sämtliche Bolt-7-Funktionen verfügbar sind.
• USB-C mit DisplayPort Alt Mode ersetzt keine externe Stromversorgung.
• Wer die Encoding-, SD-Karten-Aufzeichnungs- und Streaming-Funktionen der Serie benötigt, muss den Bolt 7 MAX RX berücksichtigen; diese Funktionen werden für den normalen 1500 RX nicht angegeben.

Beratung zur Systemzusammenstellung

Bei der Zusammenstellung eines Bolt-7-Systems sollte neben der benötigten Reichweite geprüft werden, welcher Sender eingesetzt wird, welche Videoausgänge am Monitoring-Platz benötigt werden und ob der zusätzliche Datenpfad für Kamera-Control, Color Management oder Ethernet genutzt werden soll. Auch die Stromversorgung und eine gegebenenfalls gewünschte Battery-Cradle-Lösung sollten in die Systemplanung einbezogen werden.
