Swit KA-M20C FlyDuo

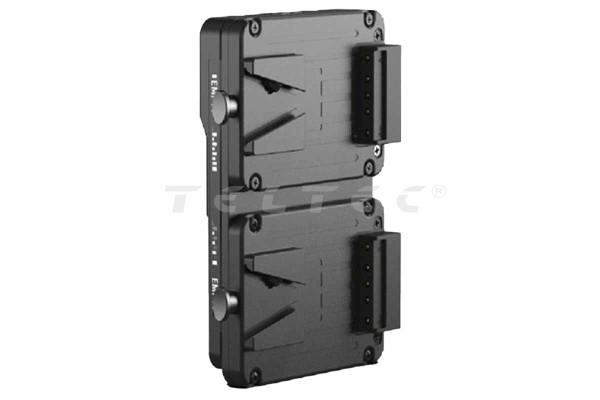

Swit KA-M20C FlyDuo ist ein Adapter, der zwei Pocket-V-Mount-Akkus zu einem V-Mount-Anschluss mit 14,4 V zusammenführt. Er nimmt zwei 14,4-V-Pocket-V-Mount-Akkus aus den Swit-Serien PB-M, MINO-S und OMNI auf und stellt deren Leistung über einen V-Mount-Anschluss, zwei D-Tap-Ausgänge und einen USB-C-PD-Ausgang mit bis zu 100 W bereit. Bei niedriger Last werden die Akkus nacheinander entladen, sodass ein Akku im laufenden Betrieb getauscht werden kann. Übersteigt die Last die eines einzelnen Akkus, schaltet der KA-M20C automatisch in einen High-Load-Modus, in dem beide Akkus gleichzeitig bis 250 W / 20 A Dauerlast liefern. Für jeden Akku gibt es eine eigene Ladestandsanzeige.

Das Wichtigste in 4 Punkten

• Zwei Pocket-V-Mount-Akkus werden zu einem V-Mount-Anschluss mit 14,4 V zusammengeführt
• Hot-Swap-Modus bei niedriger Last, High-Load-Modus mit bis zu 250 W / 20 A Dauerlast
• 2x D-Tap (10,8–16,8 V, je 10 A) und 1x USB-C PD bis 100 W
• Ladestandsanzeige für jeden Akku

Für wen ist der Swit KA-M20C FlyDuo geeignet?

Der Swit KA-M20C richtet sich an Kameraleute, die Swit-Pocket-V-Mount-Akkus nutzen und die Kapazität oder Belastbarkeit eines größeren V-Mount-Akkus benötigen. Der Adapter wird wie ein V-Mount-Akku an einer V-Mount-Aufnahme angebracht und versorgt Kamera und Zubehör über V-Mount, D-Tap und USB-C.

Laut Swit ist der KA-M20C mit den Pocket-V-Mount-Akkus PB-M98S und PB-M146S, MINO-S140 und MINO-S210 sowie OMNI-50S und OMNI-99S kompatibel.

In der Praxis

Die beiden Akkus werden in den KA-M20C eingesetzt. Ist der Verbrauch des angeschlossenen Geräts geringer als die maximale Last eines einzelnen Akkus, arbeitet der Adapter im Hot-Swap-Modus: Die Akkus werden nacheinander entladen, und ein leerer Akku kann gewechselt werden, während der zweite die Versorgung übernimmt. Die Ladestandsanzeigen zeigen, welcher Akku gerade entladen wird.

Liegt der Verbrauch über der Last eines einzelnen Akkus, schaltet der Adapter automatisch in den High-Load-Modus. Beide Akkus werden dann gleichzeitig entladen, am V-Mount- und D-Tap-Ausgang stehen bis zu 250 W / 20 A Dauerlast zur Verfügung. Beide Ladestandsanzeigen blinken in diesem Modus. Über die zwei D-Tap-Ausgänge und den USB-C-PD-Ausgang lassen sich zusätzlich weitere Geräte am Rig versorgen.

Hauptmerkmale

• Akkutyp: Adapter für zwei 14,4-V-Pocket-V-Mount-Akkus
• Spannung: 10,8–16,8 V

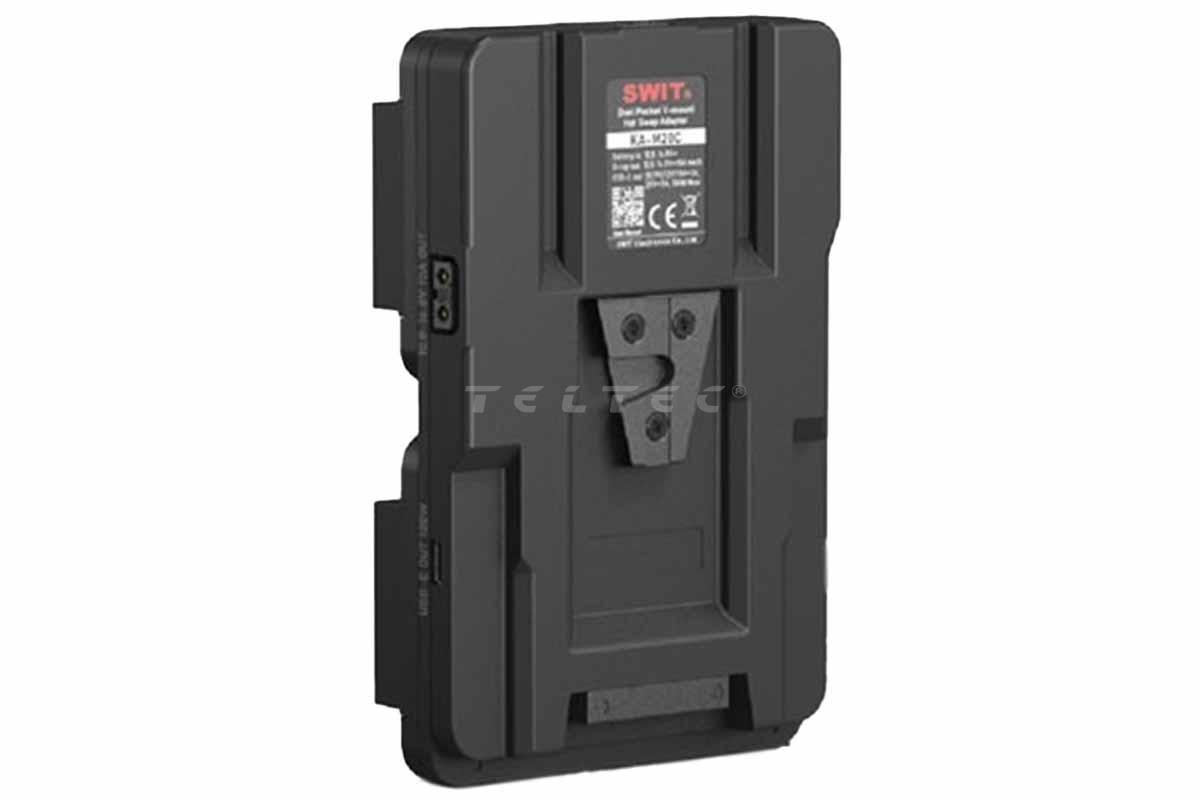

• Akkumount: V-Mount-Ausgang
• Kompatible Akkus: Swit PB-M98S, PB-M146S, MINO-S140, MINO-S210, OMNI-50S, OMNI-99S

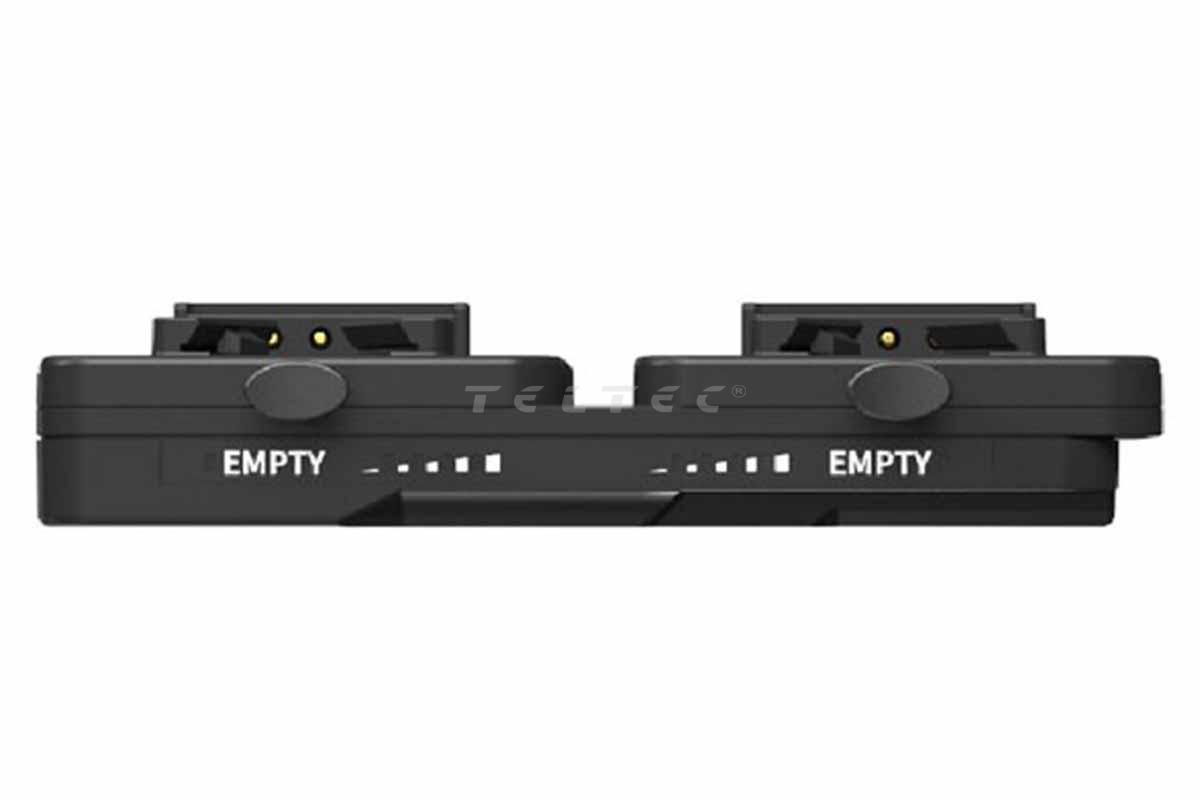

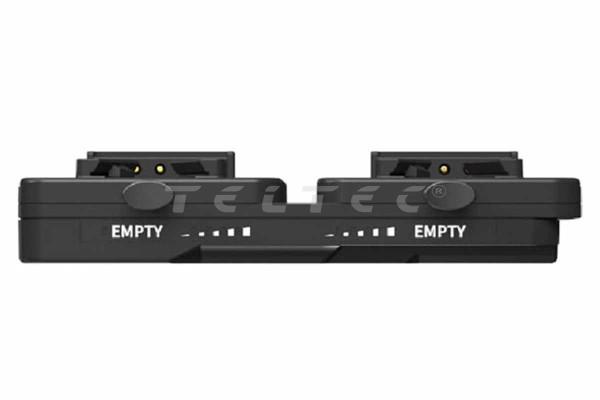

• Ladestandsanzeige je Akku

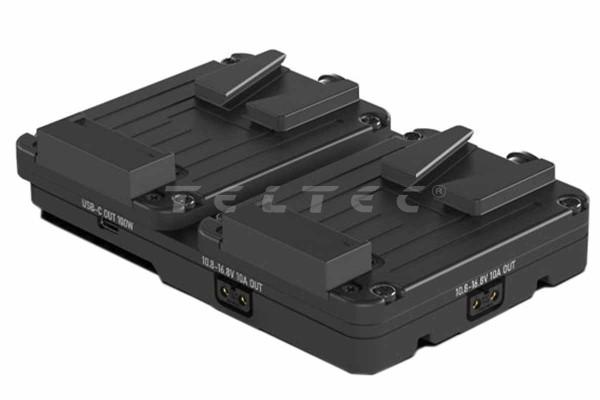

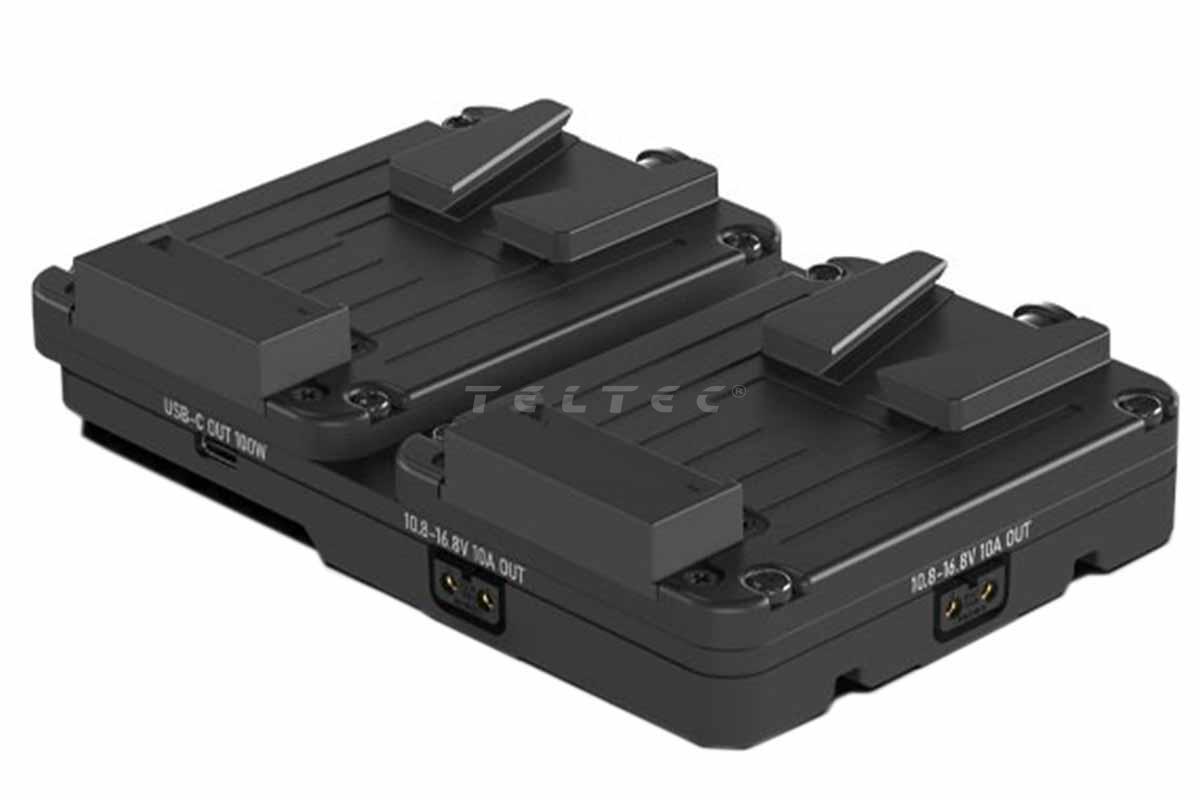

• Anschlüsse: 2x D-Tap (10,8–16,8 V, je 10 A), 1x USB-C PD
• USB-C-PD-Ausgang: 5 V / 9 V / 12 V / 15 V bei 3 A, 20 V bei 5 A
• USB-C-Ausgangsleistung: max. 100 W
• Hot-Swap-Modus und High-Load-Modus (250 W / 20 A Dauerlast) mit automatischer Umschaltung
• Übertragung von Akkuinformationen für Sony- und RED-Kameras (laut Swit)

Lieferumfang

• 1x Swit KA-M20C FlyDuo

Technische Daten

FAQs

Welche Akkus passen in den Swit KA-M20C FlyDuo?

Laut Swit die Pocket-V-Mount-Akkus PB-M98S, PB-M146S, MINO-S140, MINO-S210, OMNI-50S und OMNI-99S. Der Adapter nimmt zwei 14,4-V-Pocket-V-Mount-Akkus auf.

Wie funktioniert der Hot-Swap-Modus?

Bei Lasten unterhalb der maximalen Last eines einzelnen Akkus werden die Akkus nacheinander entladen. Ein leerer Akku kann gewechselt werden, während der zweite die Versorgung übernimmt. Die Ladestandsanzeigen zeigen, welcher Akku gerade entladen wird.

Was passiert bei höherem Strombedarf?

Der KA-M20C schaltet automatisch in den High-Load-Modus und entlädt beide Akkus gleichzeitig. Am V-Mount- und D-Tap-Ausgang stehen dann bis zu 250 W / 20 A Dauerlast zur Verfügung.

Welche Ausgänge hat der KA-M20C?

Einen V-Mount-Ausgang, zwei D-Tap-Ausgänge mit je 10 A und einen USB-C-PD-Ausgang mit bis zu 100 W. Die Spannung an V-Mount und D-Tap beträgt 10,8–16,8 V.

Zubehör und Systemintegration

• Zwingend benötigt: zwei kompatible 14,4-V-Pocket-V-Mount-Akkus, z. B. Swit PB-M98S, PB-M146S, MINO-S140, MINO-S210, OMNI-50S oder OMNI-99S
• Zwingend benötigt: V-Mount-Aufnahme an Kamera oder Rig

Das sollte man vor dem Kauf wissen

• Die Akkus sind nicht als Lieferbestandteil angegeben. Für den Betrieb werden zwei kompatible Pocket-V-Mount-Akkus benötigt.
• Hot-Swap ist nur bei Lasten bis zur Last eines einzelnen Akkus vorgesehen. Darüber arbeitet der Adapter im High-Load-Modus und entlädt beide Akkus gleichzeitig.
• Die Kompatibilität ist für Swit-Akkus der Serien PB-M, MINO-S und OMNI angegeben. Für Akkus anderer Hersteller liegen keine konkreten Angaben vor.

Beratung zur Systemzusammenstellung

Beim Swit KA-M20C stehen der Leistungsbedarf der Kamera und des Zubehörs und die Wahl der Akkus im Vordergrund: Liegt die Last unterhalb der eines einzelnen Akkus, ist Hot-Swap möglich, darüber arbeitet der Adapter im High-Load-Modus. Zu klären ist außerdem, welche Pocket-V-Mount-Akkus eingesetzt werden und welche Geräte über D-Tap und USB-C versorgt werden sollen.

Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: vom Akku und Adapter bis zur passenden Stromversorgung am Rig.
