Selens 55" Monitor Mounting System

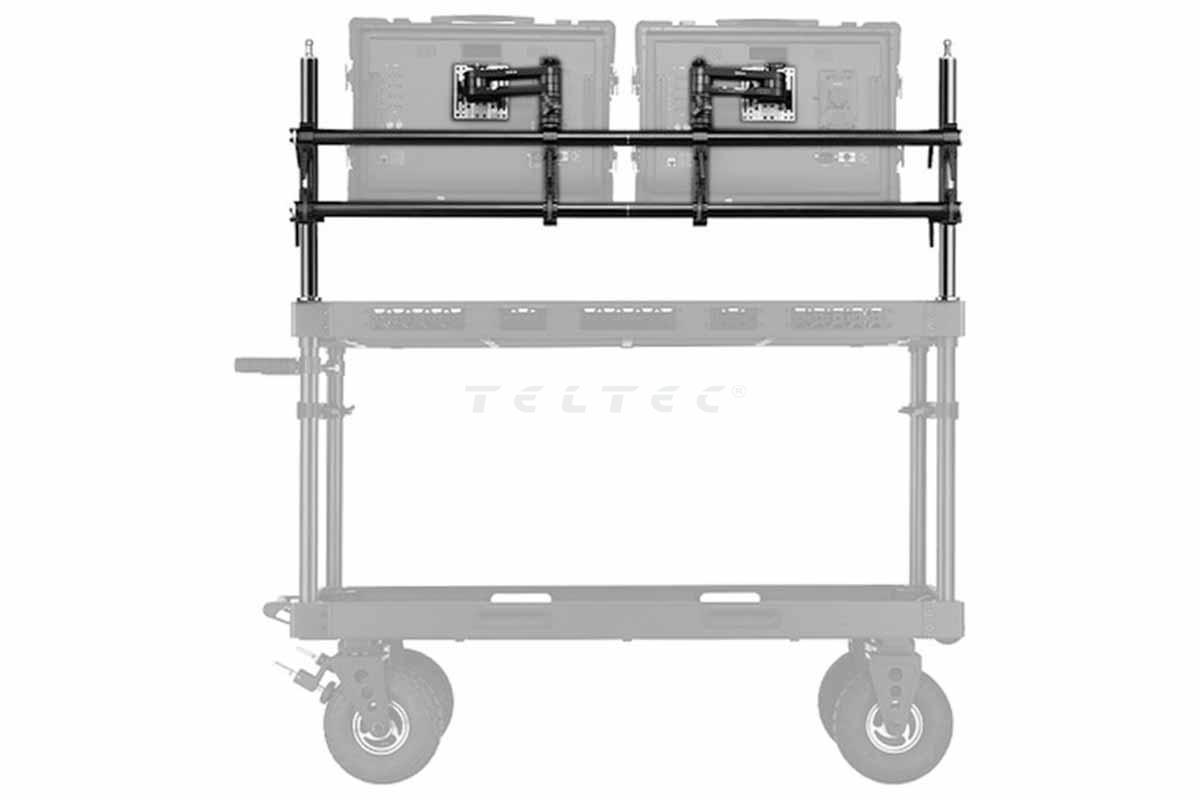

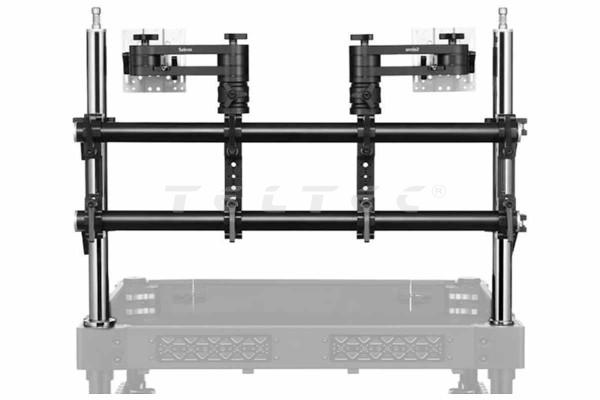

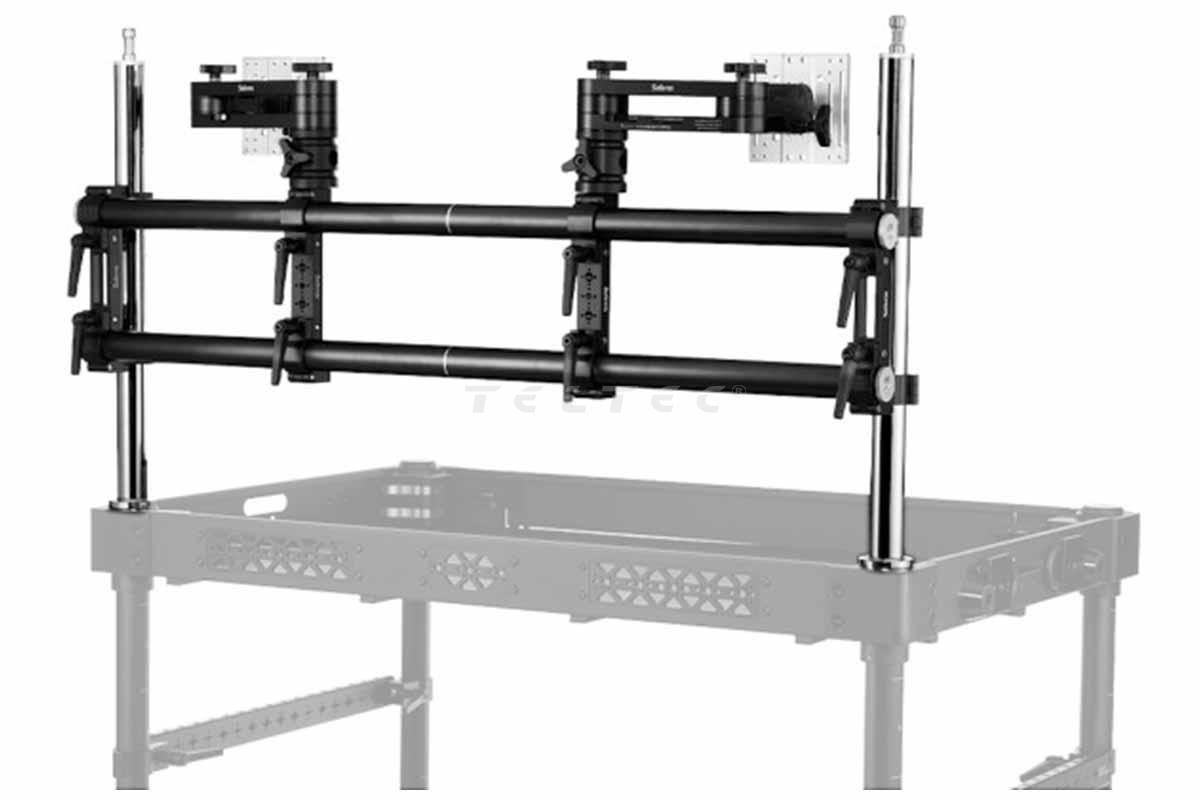

Selens 55” Monitor Mounting System SAB13-MMS55 ist ein Halterungssystem für zwei Monitore an der Selens Cart Workstation 55”. Zwei M28-Stangen mit 35 mm Durchmesser werden in die Verdrehsicherungsbohrungen des Carts eingesetzt; darauf sitzen zwei waagerechte Monitorstangen mit ca. 1393 mm Länge, an denen die Monitorarme befestigt werden. Die zweigliedrigen Arme lassen sich nach links und rechts schwenken und werden mit Drehknöpfen fixiert. Die VESA-Platten für 75 und 100 mm sind in der Neigung verstellbar und mit einer Entriegelungstaste versehen. Die M28-Stangen tragen zusätzlich einen 5/8”-Baby-Pin für Funksender, Monitore oder weiteres Zubehör.

Das Wichtigste in 4 Punkten

• Zwei Monitore an der Selens Cart Workstation 55”

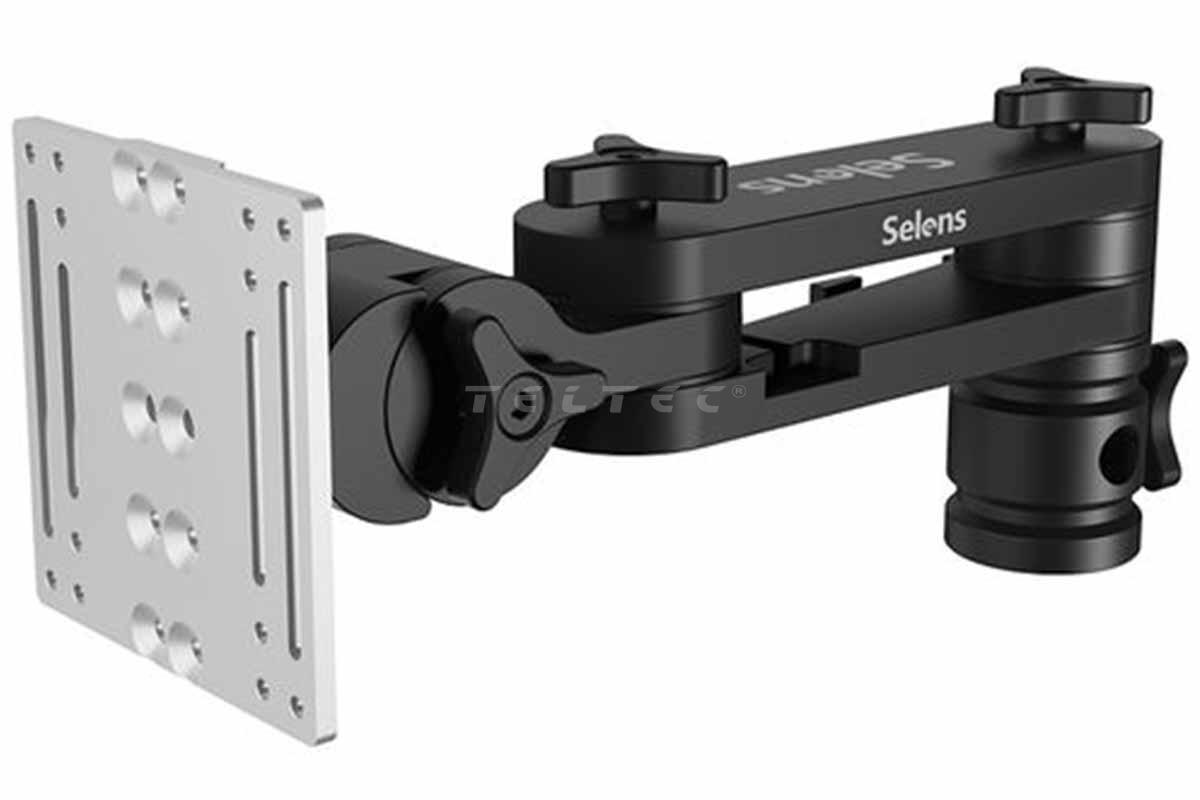

• Zweigliedrige Monitorarme, nach links und rechts schwenkbar
• VESA-Platten 75 / 100 mm mit verstellbarer Neigung
• Armabstand über die Monitorstangen frei einstellbar

Für wen ist das Selens 55” Monitor Mounting System SAB13-MMS55 geeignet?

Das Selens 55” Monitor Mounting System richtet sich an Teams, die mit der Selens Cart Workstation 55” arbeiten und am Set zwei Monitore direkt am Cart betreiben möchten, etwa für Regie, Kameraabteilung oder DIT. Da die Monitore am Cart bleiben, wird das Monitoring beim Umsetzen des Carts mitbewegt. Über den Baby-Pin der M28-Stangen lassen sich zusätzlich Funksender oder weiteres Zubehör anbringen.

In der Praxis

Die Montage erfolgt in festgelegter Reihenfolge: Zuerst werden die beiden M28-Stangen in die Verdrehsicherungsbohrungen des Carts gesetzt, dann die Monitor Rod Clamps auf die M28-Stangen montiert. Anschließend werden die beiden Monitorstangen waagerecht auf beiden Seiten ausgerichtet und die Mounting Clips aufgesetzt. Die Monitorarme werden über den Baby-Pin der Clips aufgesteckt, danach werden die Monitore eingehängt.

Der Abstand der Arme lässt sich entlang der Monitorstangen frei wählen. Zum Abnehmen einer VESA-Platte wird die Feststellschraube gelöst und die Entriegelungstaste gedrückt gehalten. Die VESA-Platten sind außerdem mit der Selens Quick Release Monitor Mount Plate kompatibel, mit der sich Monitore schneller anbringen und abnehmen lassen. Ein magnetischer Innensechskantschlüssel ist seitlich am System untergebracht.

Hinweise

• Vor dem Einhängen der Monitore die Schraube der Neigungsverstellung mit dem mitgelieferten Innensechskantschlüssel festziehen, damit die Monitore nicht plötzlich absacken und beschädigt werden.
• Zum Abnehmen der VESA-Platte zuerst die Feststellschraube lösen, dann die Entriegelungstaste gedrückt halten.

Hauptmerkmale

• Halterungssystem für zwei Monitore an der Selens Cart Workstation 55”
• Zweigliedrige Monitorarme, nach links und rechts schwenkbar, Fixierung per Drehknopf
• VESA-Platten 75 / 100 mm mit verstellbarer Neigung und Entriegelungstaste
• Kompatibel mit der Selens Quick Release Monitor Mount Plate
• M28-Stangen, Durchmesser 35 mm, mit 5/8”-Baby-Pin
• Monitorstangen ca. 1393 mm, Armabstand frei einstellbar
• Magnetischer Innensechskantschlüssel seitlich am System

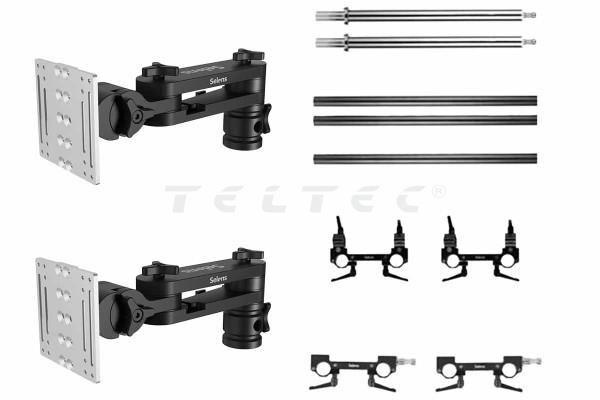

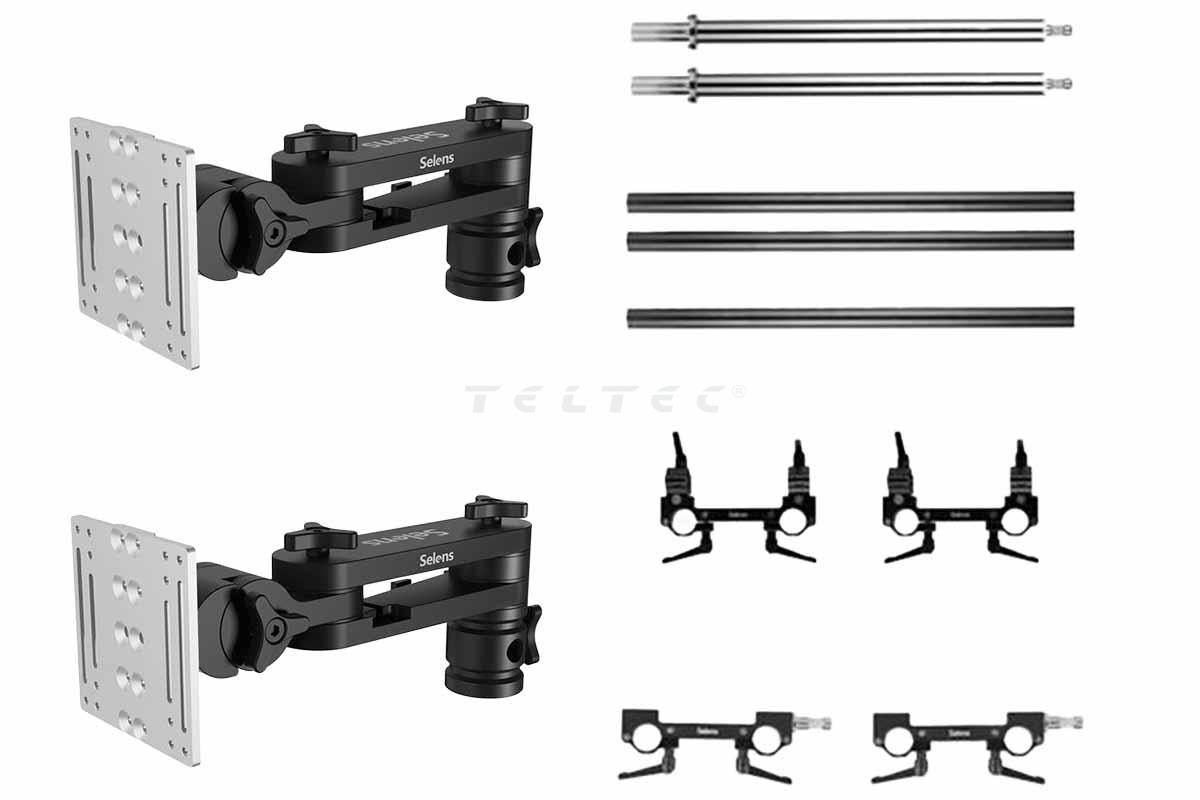

Lieferumfang

• 1x Selens 55” Monitor Mounting System
  bestehend aus:
  • 2x M28 Support Rod
  • 4x Crossbar
  • 2x Crossbar Clamp
  • 2x Top Grain Clamp
  • 2x Monitor Stand Kit

Technische Daten

FAQs

Für welches Cart ist das Selens 55” Monitor Mounting System SAB13-MMS55 vorgesehen?

Für die Selens Cart Workstation 55”. Für die 30”- und 40”-Ausführung gibt es eigene Monitor Mounting Systems.

Wie viele Monitore lassen sich anbringen?

Zwei Monitore. Jeder Monitor wird über einen eigenen Arm mit VESA-Platte befestigt.

Welche VESA-Größen werden unterstützt?

75 x 75 mm und 100 x 100 mm. Die VESA-Platten sind in der Neigung verstellbar.

Wie wird das System am Cart befestigt?

Über zwei M28-Stangen, die in die Verdrehsicherungsbohrungen des Carts gesetzt werden. Daran werden mit Monitor Rod Clamps die Monitorstangen montiert, auf denen die Arme sitzen.

Lassen sich die Monitore schnell abnehmen?

Ja, über die Entriegelungstaste der VESA-Platte. Noch schneller geht es in Kombination mit der Selens Quick Release Monitor Mount Plate.

Kann zusätzliches Zubehör montiert werden?

Ja, über den 5/8”-Baby-Pin der M28-Stangen. Dort lassen sich etwa Funksender, Monitore oder weiteres Zubehör anbringen.

Zubehör und Systemintegration

• Zwingend benötigt: Selens Cart Workstation 55” als Basis.
• Optional: Selens Quick Release Monitor Mount Plate für schnelles Anbringen und Abnehmen der Monitore.
• Alternativen: Selens 30” Monitor Mounting System SAB13-MMS30 und Selens 40” Monitor Mounting System SAB13-MMS40 für die kleineren Cart Workstations.

Das sollte man vor dem Kauf wissen

• Das System ist für die Selens Cart Workstation 55” ausgelegt. Für die 30”- und 40”-Carts sind die jeweiligen Ausführungen erforderlich.
• Die Monitore müssen eine VESA-Aufnahme mit 75 oder 100 mm haben. Andere VESA-Maße sind nicht angegeben.
• Monitore sind nicht im Lieferumfang enthalten.

Beratung zur Systemzusammenstellung

Beim Aufbau des Monitorings am Cart kommt es darauf an, welche Monitore eingesetzt werden, wie sie mit Signal und Strom versorgt werden und ob zusätzlich Funksender am Baby-Pin sitzen sollen. Wer Monitore häufig wechselt oder abbaut, profitiert von der Quick Release Monitor Mount Plate.

Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: vom Monitor und der VESA-Aufnahme bis zur Signal- und Stromversorgung am Cart.
