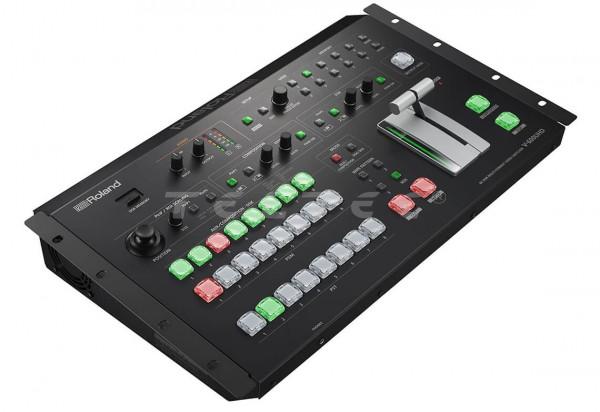

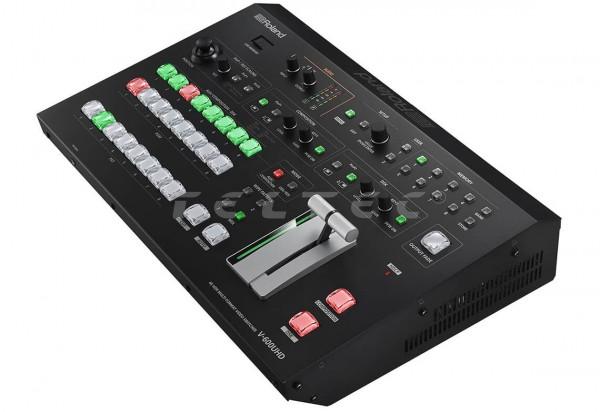

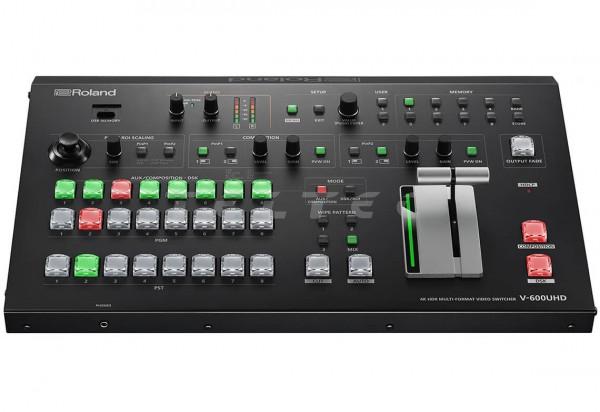

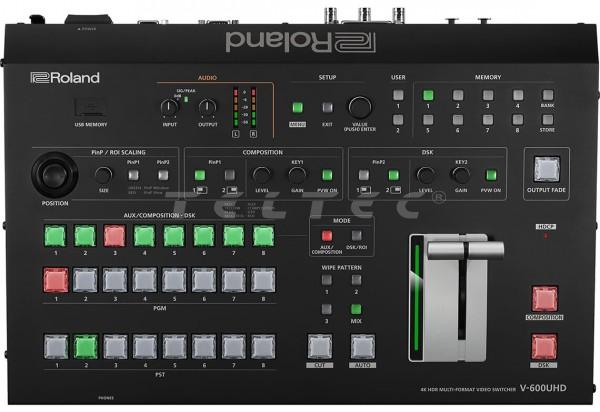

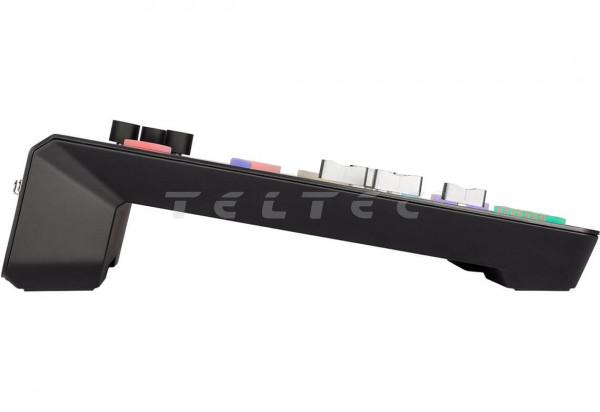

Roland V-600UHD
4K HDR Multi-Format Video-Switcher
Der Roland V-600UHD ist ein 4K HDR Multi-Format-Mischer. Der V-600UHD bietet mehrere HDMI, sowie 12G-SDI Eingänge, jeder Eingang unterstützt unabhängig voneinander die Eingabe und Skalierung von HD, FullHD, UHD 4K und DCI 4K - ohne Konverter.
VIDEO: Vorstellung des Roland V-600UHD Videomischers
Hauptmerkmale
- Ermöglicht die gleichzeitige Verwendung von HD- und 4K-Quellen
- 60 Hz Bildraten Unterstützung
- BT.2020, breites Farb-Spektrum
- 10-Bit 4:4:4:4, Pixelgenaue Farbwiedergabe
- 4K und DCI Cinema 4K
- Aufteilung einer einzelnen 4K-Kameraquelle in acht Shots
- 24-bit 48 kHz Audioverarbeitung
- vier HDMI 2.0, zwei 12G-SDI Schnittstellen
Neue Funktionen
ab V3.0 |
Die Version 3.0 erweitert die Frameraten auf den Ein- und Ausgängen des V-600UHD 4K HDR Multi-Format-Video-Switchers. Darüber hinaus wurde die Funktionalität der User-Buttons verbessert, inklusive der Möglichkeit, PGM/AUX auf den Hauptausgang zu legen. |
Lieferumfang
- 1 x Roland V-600UHD
- 2 x Rack-Mount winkel
- 1 x Netzkabel
Technische Daten
Verarbeitung |
|
---|---|
Videoverarbeitung | 4:4:4 (Y/Pb/Pr), 10-bit |
unterstützte Video Eingangsformate |
Video: 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p, 2160/59.94p (UHD 4K), 2160/50p (UHD 4K), 2160/59.94p (DCI 4K), 2160/50p (DCI 4K) PC: 1600 x 1200/60 Hz (UXGA), 1920 x 1080/60 Hz (FHD), 1920 x 1200/60 Hz (WUXGA, Reduced blanking), 3840 x 2160/30 Hz (UHD 4K), 3840 x 2160/60 Hz (UHD 4K), 4096 x 2160/30 Hz (DCI 4K), 4096 x 2160/60 Hz (DCI 4K) Foto: Windows Bitmap File (.bmp), Maximum 4096 x 2160 pixel, 24-bit pro pixel, unkomprimiert |
unterstützte Video Ausgangsformate |
Video: 1080/59.94p, 1080/50p, 2160/59.94p (UHD 4K), 2160/50p (UHD 4K), 2160/59.94p (DCI 4K), 2160/50p (DCI 4K) PC: 1920 x 1080/60 Hz (FHD), 3840 x 2160/60 Hz (UHD 4K), 4096 x 2160/60 Hz (DCI 4K) MULTI-VIEW: 1080/60p * Konform zu VESA DMT, VESA CVT, CEA-861-F |
Video-Effekte |
Übergang: Mischen, Schneiden, Wischen (9 Muster) *1 Luminanz-Taste, Chroma-Taste |
Audioverarbeitung | 24 bit / 48 kHz |
Audioformate | SDI IN/OUT: Linear PCM, 24 bits/48 kHz, 16 Kanäle (Konform zu SMPTE 299M) HDMI IN/OUT: Linear PCM, 24 bits/48 kHz, 2 Kanäle |
Audio-Effekte | Matrix mixer Verzögerung (1 ms Einheiten, max. 500 ms) Test-Ton-Ausgabe |
Anschlüsse |
|
Eingangsschnittstellen | 4 x HDMI Typ A (HDMI 2.0) 2 x BNC-Typ (12G/3G/HD-SDI, entspricht SMPTE 2082, 424M (Level-A, Level-B), 292M) 1 x RGB IN Anschluss: HD DB-15 Typ (Analog RGB, HDMI IN 1 oder RGB IN 1 über das Menü auswählbar) AUDIO IN L/R Anschlüsse: XLR-3-3-3-31 Typ (symmetrisch) |
Ausgangsschnittstellen | 1 x BNC-Typ (12G/3G-SDI, entspricht SMPTE 2082, 424M (Level-A, Level-B) 3 x HDMI Typ A (HDMI 2.0) 1 x MULTI-VIEW-Anschluss: HDMI Typ A (HDMI 1.4) Audio OUT L/R Anschlüsse: XLR-3-32 Typ (symmetrisch) |
weitere Schnittstellen | USB-Speicheranschluss: USB A Typ (für USB-Stick) RS-232-Anschluss: DB-9 Typ (männlich) (für Fernbedienung) Steueranschluss: RJ45 Typ, 100BASE-TX (für Fernbedienung) TALLY/GPI-Anschluss: DB-25 Typ (weiblich) (Tally: 16, GPI: 8) |
Audio-Ein-/Ausgangs-Eigenschaften |
|
Eingangslevel | AUDIO IN L/R: +4 dBu (Maximum: +24 dBu) |
Eingangsimpendanz | AUDIO IN L/R: 15 k ohms |
Ausgangslevel | AUDIO OUT L/R: +4 dBu (Maximum: +24 dBu) PHONES: 92 mW + 92 mW (32 ohms) |
Ausgangsimpendanz | AUDIO OUT L/R: 600 ohms PHONES: 10 ohms |
weitere Spezifikationen |
|
Stromverbrauch | ca. 75 W |
Maße | 482 (W) x 300 (D) x 109 (H) mm |
Gewicht | ca. 5,3 kg |
