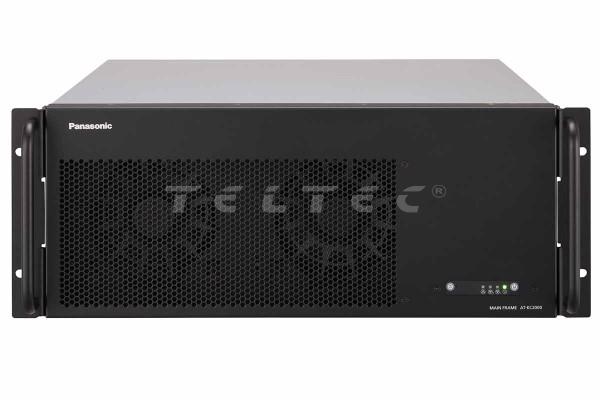

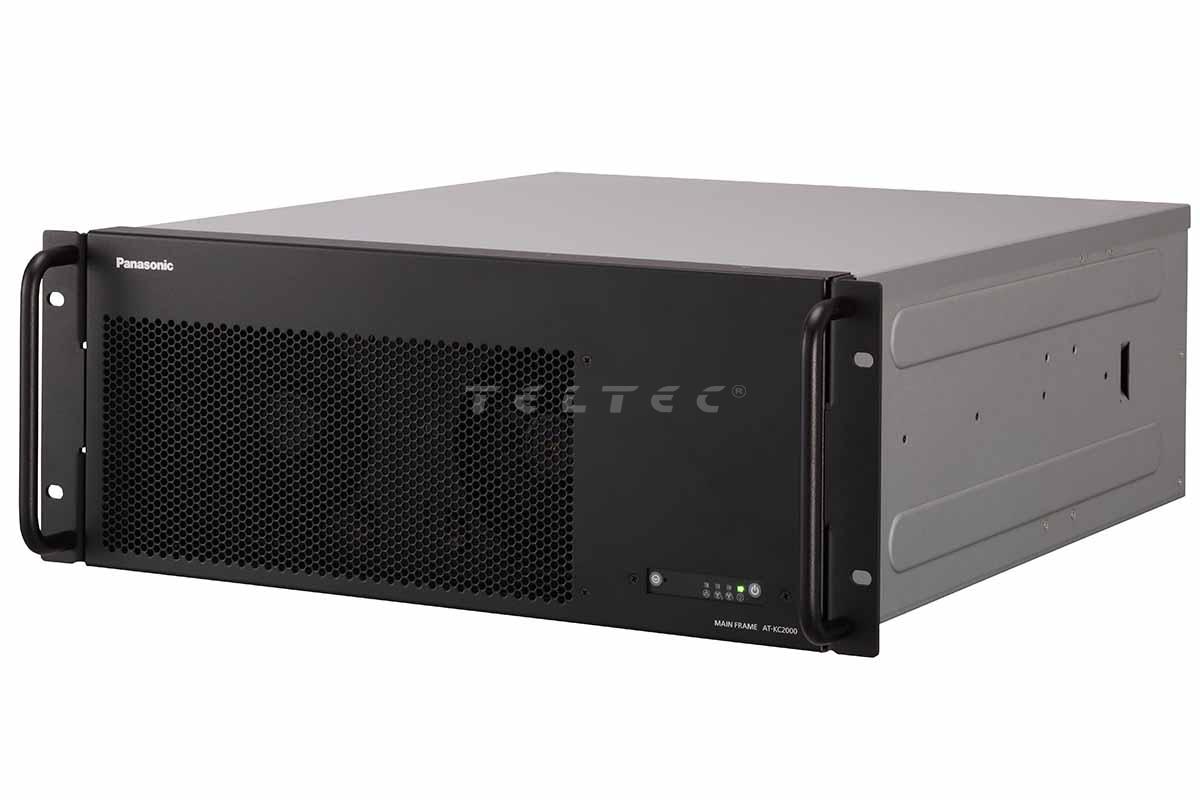

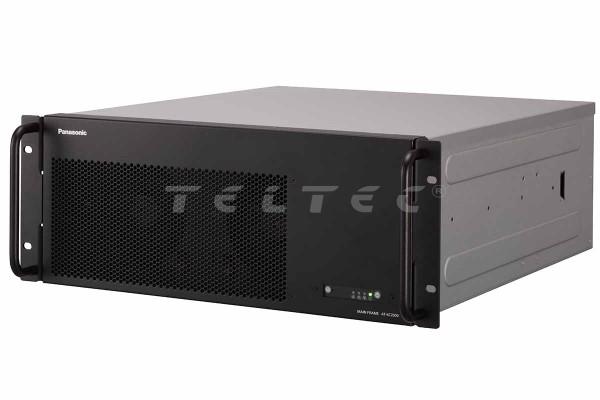

Panasonic AT-KC2000E
Kairos Core Main Frame, IP-basiert ohne I/O Boards
Auf die Wunschliste
Der Panasonic AT-KC2000E ist die High-End-Processing-Plattform der KAIROS-Serie für anspruchsvolle Broadcast-, Studio- und Live-Event-Produktionen. Als leistungsstärkster Frame innerhalb der KAIROS-Familie basiert das System auf einer offenen GPU- und CPU-basierten IT/IP-Architektur und ermöglicht eine vollständig flexible, formatunabhängige Signalverarbeitung ohne klassische M/E-Struktur. Ressourcen wie Layer, Keyer und Effekte werden dynamisch zugewiesen und sind nicht fest limitiert, wodurch komplexe Multi-Screen- und 4K-Workflows effizient realisiert werden können.
Der AT-KC2000E ist als reiner Processing-Frame konzipiert; physikalische Ein- und Ausgänge werden über optionale I/O-Boards realisiert. Dadurch lässt sich das System individuell für SDI- oder ST 2110-IP-Infrastrukturen konfigurieren. Die Plattform ist für skalierbare Produktionsumgebungen ausgelegt und eignet sich besonders für große Studios, internationale Sportproduktionen, eSports, Konzerte sowie aufwändige Corporate-Inszenierungen.
Hinweis
Keine fest verbaute I/O – Boards optional verfügbar
Hauptmerkmale
- High-End KAIROS Processing-Frame
- IT/IP-basierte GPU- und CPU-Architektur
- Format- und auflösungsunabhängige Signalverarbeitung
- Flexible Zuweisung von Layer-, Keyer- und Effektressourcen
- Konfigurierbar mit optionalen SDI- oder ST 2110-I/O-Boards
- Unterstützt HD- und 4K-Produktionsumgebungen
- Skalierbar für große Multi-Screen- und LED-Workflows
Lieferumfang
- 1x Panasonic AT-KC2000E CORE Main Frame
Technische Daten
Video-/Audioformat |
|
| 4K 3840 x 2160 | 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p |
| FHD 1920 x 1080 | 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p, 60i, 59.94i, 50i |
| HD 1280 x 720 | 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p |
| SD NTSC*10 720 x 480 | 59.94i |
| SD PAL*10 720 x 576 | 50i |
| DCI 2K*10 2048 x 1080 | 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p |
| DCI 4K*104096 x 2160 | 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p |
| 16:9*10 1366 x 768, 1600 x 900 | 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p |
| 4:3*10 640 x 480, 1024 x 768, 1400 x 1050, 1600 x 1200 | 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p |
| 16:10*10 1280 x 800, 1440 x 900, 1680 x 1050, 1920 x 1200, 3840 x 2400 | 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p |
| 5:4*10 1280 x 1024 | 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p |
| Auflösungsfrei | Zusätzlich zu den oben genannten Formaten werden alle Auflösungen bis zu maximal 9,8 Megapixeln (einstellbare Pixeleinheiten: 4 Pixel) unterstützt *11 |
| Farbraum und Bittiefe |
YCbCr 4:2:2 - 8/10/12 bit YCbCr 4:4:4 - 8/10/12 bit *10 RGB - 8/10/12 bit *10 RGBA - 8/10/12 bit *10 Key - 8/10/12 bit *10 |
| Video-IP-Übertragungsformat | ST 2110-20 |
| Audioformat | ST 2110-30（AES67）, 48kHz/24bit |
I/O-Schnittstellen |
|
| DisplayPort |
DisplayPort 1.4 x 4, für Multiview-Ausgabe Für die Videoausgabe sind externe Konverter erforderlich. |
| LAN | RJ-45 x 2, 1 GbE |
| HDMI IN/OUT | Externe Konverter sind zu verwenden. Weitere Informationen finden Sie unter „KAIROS-Allianzpartner/Getestete Produkte von Drittanbietern" |
| VGA (für die Systeminstallation) | Dsub-15 pin |
| USB (für die Systeminstallation) | USB 3.2 Gen1 Type-A x 4 |
Synchronisierung |
|
| PTP Sync | QSFP und GbE, beide Ports werden unterstützt *12 |
| FS (Frame Synchronizer) | Alle Eingangskanäle, immer eingeschaltet (ohne EIN/AUS) |
| Rahmenverzögerung | 0 bis 12 Bilder, in Schritten von 1 Bild |
| Latenz | Min. 1 Frame |
Tally, Unterstützung externer Geräte, unterstützte Standards und Protokolle |
|
| Tally | 6-farbige unabhängige Tally-Anzeigen, NDI® Tally, kompatible externe Tally-Box |
| Unterstütztes Tally-Protokoll | TSL 5.0, kompatibel mit Panasonic PTZ-Kamera und AK-UC4000 4K-Studioskamera. |
| Anschließbares Bedienfeld | Insgesamt 16 Einheiten (AT-KC10C1 oder AT-KC10C2, jeweils bis zu 8 Einheiten), bis zu zwei Kairos Core-Einheiten können über ein Bedienfeld gesteuert werden *13 |
| PTZ-Steuerung | Panasonic PTZ Kameras |
| Unterstützte Standards und Protokolle |
REST API, Protocol and command tables is available from the PASS KAIROS Website. Ross Talk *14, Optional AT-SFE01 is required. TSL 5.0 NMOS *12 *15, Optional AT-SFE03 is required. AMP (Advanced Media Protocol) SNMP *16 ST 2110 *12 (ST 2110-10, ST 2110-20, ST 2110-30) HTML5 Graphics *13 |
Funktionen |
|
| Multiviewer | HD/4K x 4 Ausgänge, max. 36 PiP für jedes Display: GPU-Anzeige, Audio-Pegelanzeige, Uhr, Vektorskop, Wellenformen usw. |
| Anzahl der Schichten | Keine Einschränkung, abhängig von der GPU-Leistung, Sichtbare Nutzung mit GPU-Messgerät |
| Szene (ME) | Keine Einschränkung, abhängig von der GPU-Leistung, Sichtbare Nutzung mit GPU-Messgerät |
| Key | Keine Einschränkung, abhängig von der GPU-Leistung, Sichtbare Nutzung mit GPU-Messgerät |
| Effekt | Luminanz-Key, Chroma-Key, DVE (2D/2,5D), Weicher Rand, Eckkorrektur, Farbkorrektur, Zuschneiden, Film-Look-Effekt*16, Glüheffekt*16 usw. |
| Übergang | Multimix, Offset-Übergang, Übergangseffekte |
| Macro | Szenenspezifische Makros, LUA-Skriptunterstützung |
| Farbmatte | Zweifarbige Waschmatte, Testmuster |
| weitere Funktionen | Audiomischer *17, Titelgenerator, Snapshot, Benutzerverwaltungsfunktion, Multi-Szenensteuerung*18 |
Allgemeines |
|
| Leistungsbedarf, Stromverbrauch | AC IN x 2, 100–127 V/200–240 V, 50/60 Hz, 10,0 A / 5,0 A Redundante Stromversorgung |
| Betriebstemperatur | 5° - 35° C |
| Lagertemperatur | -20° - 60° C |
| Luftfeuchtigkeit im Betrieb | 10 % bis 90 %, nicht kondensierend |
| Betriebssystem | Linux |
| Maße | 430 x 176 x 505 mm (4 RU) |
| Gewicht | ca. 17,8 kg |
Hinweise |
|
|
*10: Unterstützt für ST 2110-Ein-/Ausgabe mit Softwareversion 1.8. Ab Softwareversion 2.0 sowohl für ST 2110- als auch für HDMI-Ein-/Ausgabe unterstützt. Die Anzahl der Ein- und Ausgänge kann jedoch je nach verwendeter Auflösung geringer sein. *11: Erfordert Softwareversion 2.0 und wird sowohl für ST 2110- als auch für HDMI-Ein-/Ausgabe unterstützt. Die Anzahl der Ein- und Ausgänge kann jedoch je nach verwendeter Auflösung verringert sein. *12: Bitte wenden Sie sich an Ihren Händler, wenn Sie ST 2110-Ein- und Ausgänge am AT-KC200L1 verwenden möchten. *13: Erfordert Softwareversion 1.8 oder höher. *14: RossTalk, Ross und XPression sind Marken oder eingetragene Marken von Ross Video Limited. *15: NMOS (Networked Media Open Specifications) ist ein von der AMWA (Advanced Media Workflow Association) standardisiertes Protokoll zur Steuerung und Verwaltung von Geräten über IP-Netzwerke. *16: Erfordert Softwareversion 1.7.0 oder höher. |
weitere Technische Details finden sich auf der Panasonic Website
