Produktinformationen "Matrox Monarch Edge S1"

Der Matrox Monarch Edge S1 ist ein Gerät für die gleichzeitige Kodierung/Dekodierung und ermöglicht Benutzern die Bereitstellung von Return-Feeds für Multi-Kamera-Produktionsteams vor Ort bereitzustellen. Der Monarch Edge S1 bietet einen 3G-SDI-Eingang, über den vom Studio kommende Feeds für den sicheren Transport über private oder öffentliche Internetverbindungen kodiert werden. An abgelegenen Standorten kann der Monarch EdgeS1 einen HD-Feed dekodieren und über eine genlockbare 3G-SDI-Verbindung zur Verteilung des Programmfeeds ausgeben werden. Da sowohl Kodier- als auch Dekodiervorgänge gleichzeitig erfolgen können, kann ein einzelner Kameramann vor Ort mit diesem Gerät sowohl ein hochwertiges Feed an das Studio senden als auch das vom Studio produzierte Programmfeed empfangen.

Hauptmerkmale

1x 3G-SDI-Eingang und 1x 3G-SDI-Ausgang pro ST425 (nur Level-A-Mapping)
Professionelles analoges oder eingebettetes Audio
Genlock-Eingang
Kompakt 1HE hoch, ½ RU breit

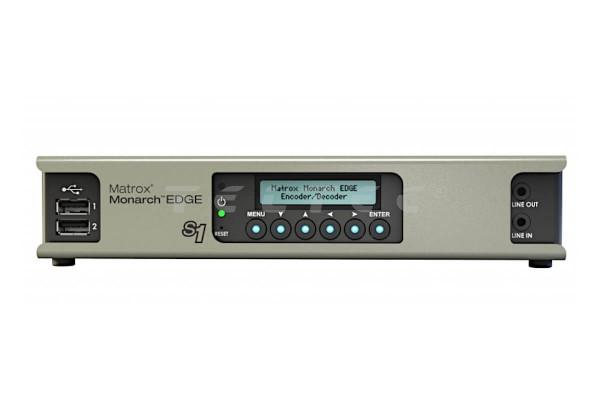

Frontplatten-LCD für Status und Konfiguration
Niedriger Stromverbrauch
Matrox Monarch EDGE Control Hub dedizierte Windows-Anwendung

Neue Funktionen

Ab Release 2.08

PCM S302M - Unterstützung des neuen Audiocodecs.
VANC-Skalierung - Bei der Skalierung von Decoder-SDI-Ausgängen werden alle ANC-Daten, die im eingehenden Stream gefunden werden (nur SRT und MPEG-2 TS), beibehalten (Skalierung der Bildgröße oder Änderung der Bildrate).
Benutzerdefinierte PIDs - Im Command Center kann der Benutzer nun benutzerdefinierte PID-Werte für Video-, PCR-, ANC-, SCTE- und Audiokanäle definieren.
Video-Thumbnails auf dem Encoder - Wenn diese Funktion aktiviert ist, zeigt der Encoder im Command Center alle fünf Sekunden Thumbnails für den/die SDI-Eingang/e an.
Verbesserungen im Testmodus - Benutzer können für Verbindungstests einen Farbbalken mit einer sich bewegenden Grafik und Timecode mit zwei separaten Tönen (L/R) von den Monarch EDGE-Encodern an die Monarch EDGE-Decoder senden.
Decoder Auto Output - Stellt den SDI-Ausgang automatisch so ein, dass er mit dem zugewiesenen eingehenden Stream übereinstimmt.

Weiterführende Informationen finden Sie hier.

Lieferumfang

1x Matrox Monarch Edge S1
1x Netzeil

Technische Daten

Konnektivität

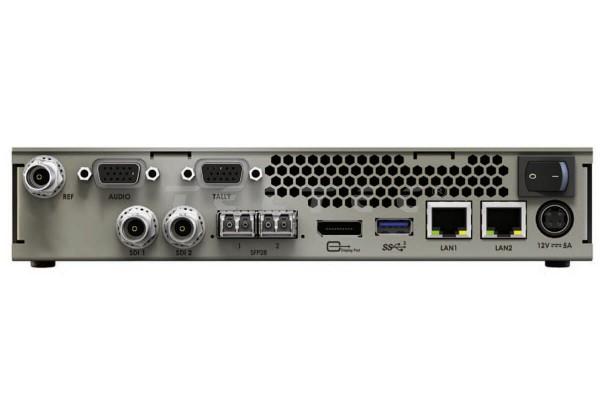

Video-Eingang/-Ausgang	1x 3G-SDI-Eingang und 1x 3G-SDI-Ausgang pro ST425 (nur Level-A-Zuordnung) 2x SFP 28 Netzwerkanschlüsse (bis zu 25 Gbit/s)
Videoeingangs-/-ausgangsauflösungen	1080p bei 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 fps 1080i bei 25, 29.97, 30 fps 720p bei 50, 59.94, 60 fps
Genlock	Bi-Level- oder Tri-Level-Genlock-Eingang
VANC-Zusatzdatenverarbeitung (SDI and IP)	Closed Captioning (CC) eingebettet in VANC-Verarbeitung als CEA-608/708 Vertikaler Intervall-Timecode (RP-188) HDR- und Kolorimetrie-Metadaten
Audio-Eingang digital	16x Kanäle eingebettetes SDI-Audio wird pro Eingang unterstützt, und 8x Kanäle von Audio-Unterstützung pro Kodierung mit SRT oder MPEG2 TS.
Analog	2x Kanäle des symmetrischen analogen Audioeingangs über XLR-Anschluss2 Leitungspegel
Audio-Ausgang Digital	8x Kanäle für eingebettetes Audio pro SDI-Ausgang.
Analog	2x Kanäle mit symmetrischem analogem Audio Ausgang über XLR-Anschluss 1 Kanal unsymmetrisches Stereo-Audio Ausgang über 1/8" TRS-Anschluss2
Confidence Vorschau	1x DisplayPort 1.1 Maximale Auflösung: 1920x1080
Multi-Geräte-Unterstützung	Ja
Video- und Audioverarbeitung
Video-Skalierung	Hochwertige Multi-Tap 10 Bit Up/Down Skalierer und De-Interlacer
Video-Deinterlacing	Ja
Audio-Kodierungsformat	AAC-LC
Audio-Abtastfrequenz	48 kHz, wenn von analoger Quelle digitalisiert Audio-Bitraten
Audio-Bitraten	Bereich von 32 kbps bis 256 kbps
Codec
Video-Kodierungsformate	H.264/MPEG-4 Teil 10 (AVC)
Kodierungsprofile	Bis zu hohem 4:2:2-Profil (Hi422P)
Farbraum und Chroma-Sub-Sampling	4:2:0 (8-Bit und 10-Bit) 4:2:2 (8-Bit und 10-Bit)
Encoder Bitratenbereich	Video: Bis zu 120 Mbit/s Steuerung der Kodierrate
Steuerung der Kodierrate	Angebotene Kodier-Frameraten unabhängig von Eingangs-Frameraten GOP-Größe und -Struktur Unterstützung von variablen und konstanten Bitraten
Encoding Level	Bis zu 5.2
Encoding
Kodierfähigkeit	Die Monarch EDGE S1 ist in der Lage viele Streams von einem einzigen Eingang Jeder Stream kann eine andere Auflösung haben, Kodierungsprofil und Bitrate sein
Kodierlatenz	Latenzzeit von nur 50 ms (Netzwerkübertragungen und Dekodiervorgang nicht inbegriffen Wert)
Decoding
Dekodierfähigkeit	1x 1920x1080 60p
Dekodier-Latenz	Latenzzeit von nur 50 ms (Netzwerkübertragungen und Kodiervorgang nicht inbegriffen Wert)
Netzwerk
Netzwerk Standard	2x RJ45, 100/1000 BASE-T Ethernet 2x MSA-kompatibler SFP28-Käfig unterstützt 10 GbE- und 25 GbE-Module
IP-Adressierung	IPv4 IPv61 DHCP (Standard) und statische IP
Streaming-Protokolle	MPEG-2 TS über UDP (Unicast oder Multicast) RTP/RTSP Natives RTP1 (Unicast oder Multicast) SRT RTMP (nur Encoder)
Befehl und Steuerung	HTTPS über TCP UPnP (Erkennung)
Allgemein
Unterstützte Betriebssysteme (Software)	Windows 10 (64 Bit)
EMC/EMI Geräteklasse	Klasse A
