smallHD Focus 504

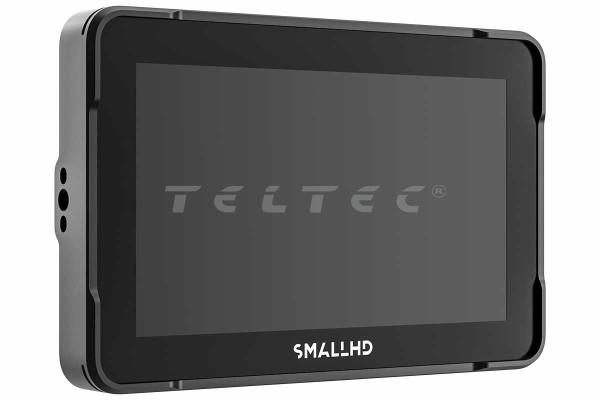

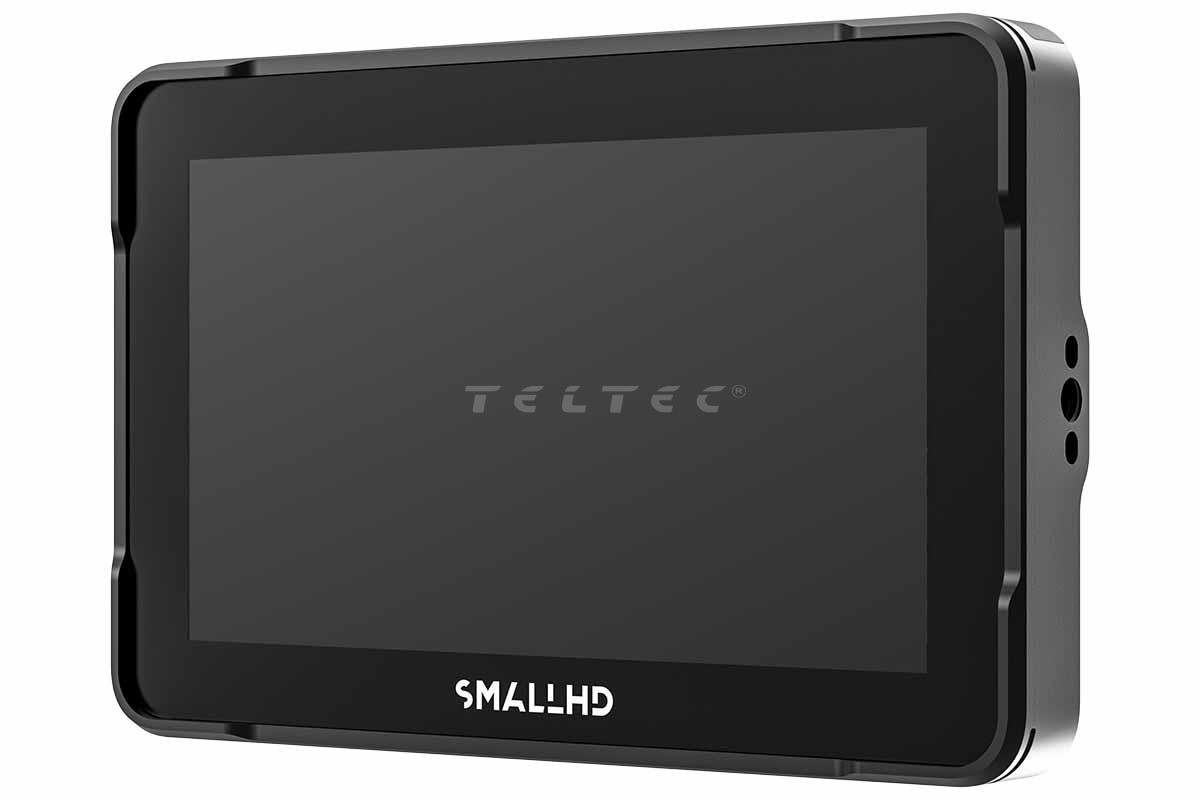

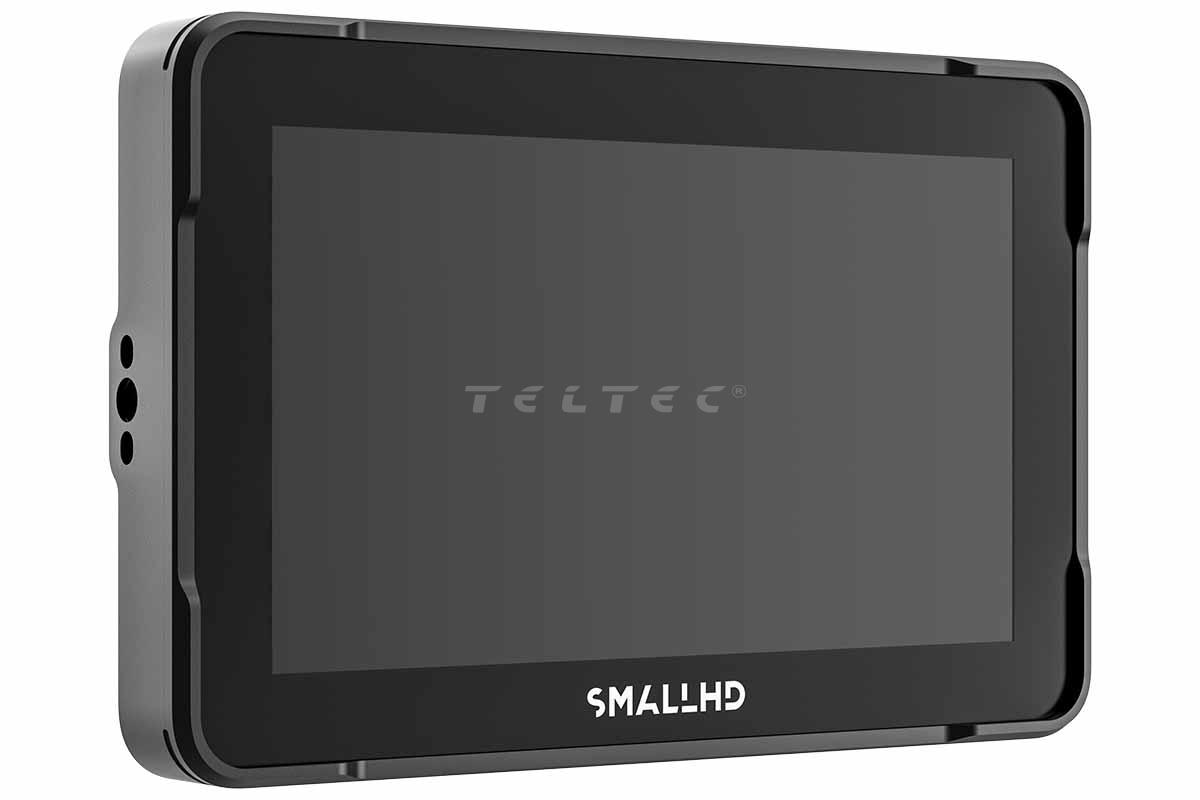

SmallHD Focus 504 ist ein kompakter 5"-On-Camera-Monitor mit Touchscreen für leichte Kamera-Setups, Handheld-Einsatz und mobile Produktionen. Das IPS-LCD löst mit 1920 x 1080 Pixeln auf und erreicht eine Helligkeit von 1.000 nits bei einem Kontrastverhältnis von 1000:1. Für die Signalanbindung stehen 3G-SDI und HDMI 2.0 jeweils als Ein- und Ausgang zur Verfügung; über HDMI werden Signale bis 2160p30 angenommen.

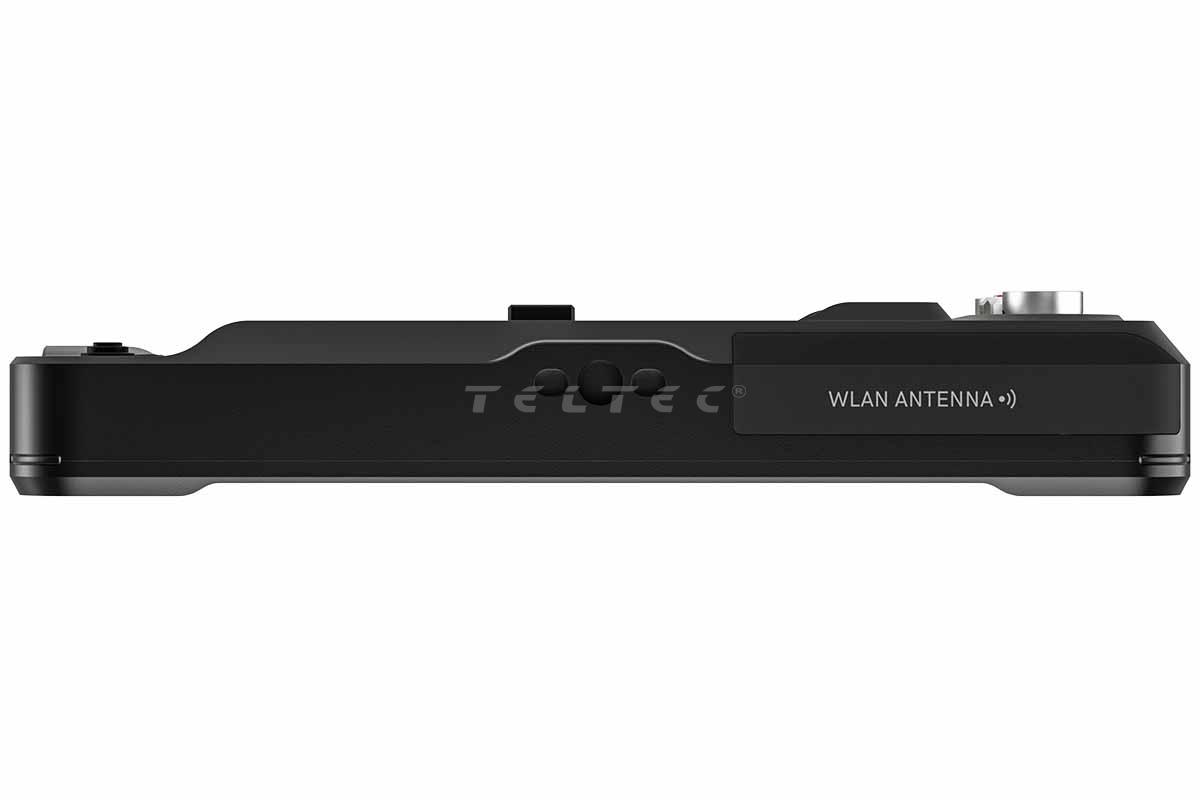

Das Gehäuse ist als eloxierter Aluminium-Unibody ausgeführt; mit 136 x 88 x 23,85 mm ist der Focus 504 nach Herstellerangabe der kleinste und flachste Monitor von SmallHD. Über einen verriegelbaren USB-C-Anschluss mit PVC-Schnittstelle (Power, Video, Communication) laufen Strom, Videoeingang und USB-Daten über ein einzelnes Kabel. PageOS stellt unter anderem Waveform, Vectorscope, False Color, Anamorphic De-Squeeze und LUTs bereit. Camera Control per Kabel oder über das integrierte WLAN (2,4 GHz) ist angekündigt, aber derzeit noch nicht verfügbar.

Das Wichtigste in 4 Punkten

• 1.000 nits Helligkeit auf einem 5"-IPS-Touchscreen mit 1920 x 1080 Pixeln
• 3G-SDI und HDMI 2.0 jeweils als Ein- und Ausgang, mit Cross-Conversion HDMI → SDI und SDI → HDMI

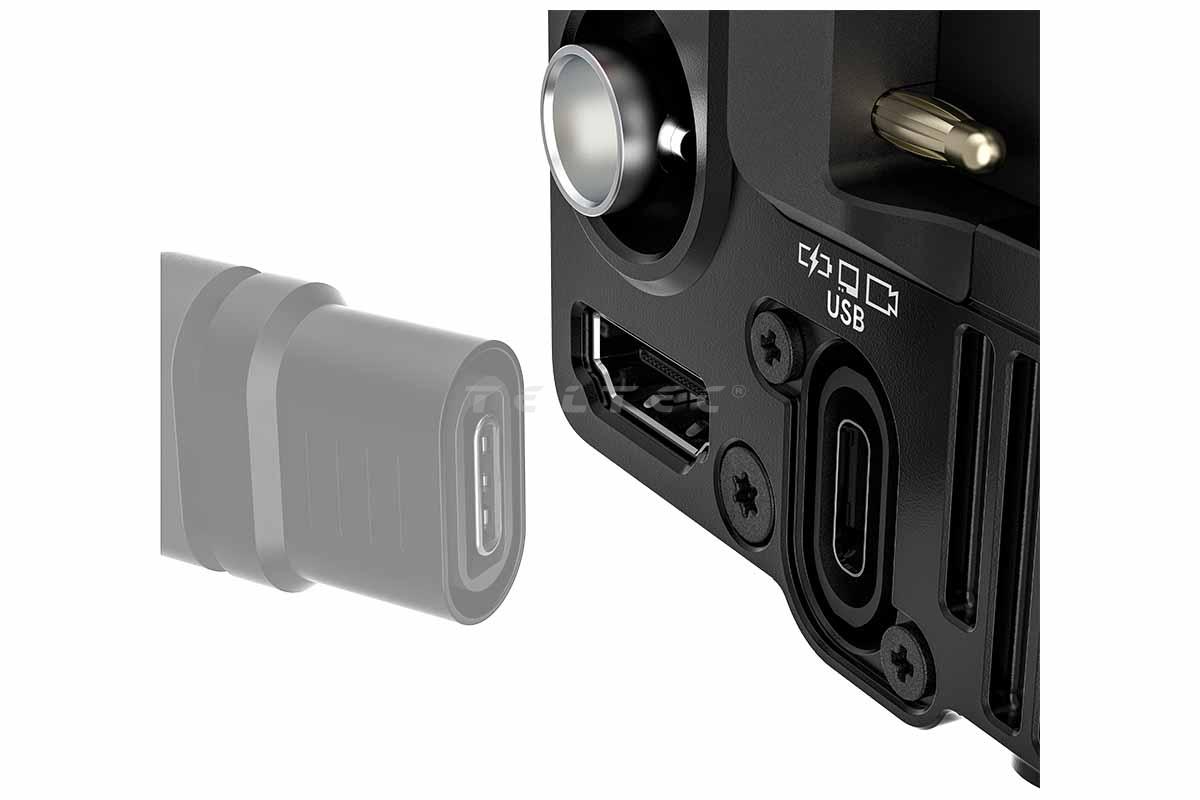

• PVC über USB-C: Strom, Videoeingang per DisplayPort Alt Mode und USB-Daten über einen verriegelbaren Anschluss
• PageOS mit Waveform, Vectorscope, False Color, Anamorphic De-Squeeze, LUTs und Vertical Mode

Für wen ist der SmallHD Focus 504 geeignet?

Der SmallHD Focus 504 richtet sich an Kameraleute und Produktionen, die einen kompakten Monitor für leichte Kamera-Builds benötigen. Typische Einsätze sind Handheld-Setups und mobile Produktionen, bei denen Größe, Gewicht und Funktionsumfang gleichermaßen zählen.

Für Produktionen mit vertikalen Inhalten bietet PageOS einen Vertical Mode, eine eigene Hochformat-Oberfläche für Monitoring, Bildgestaltung und Bedienung. Für anamorphotische Aufnahmen steht ein De-Squeeze mit den Faktoren 0,75x, 1,33x, 1,5x, 1,66x, 2,0x und 2,5x zur Verfügung. Smartphones und Kameras, die ein DisplayPort-Videosignal über USB-C ausgeben, lassen sich über die PVC-Schnittstelle als Videoquelle anschließen.

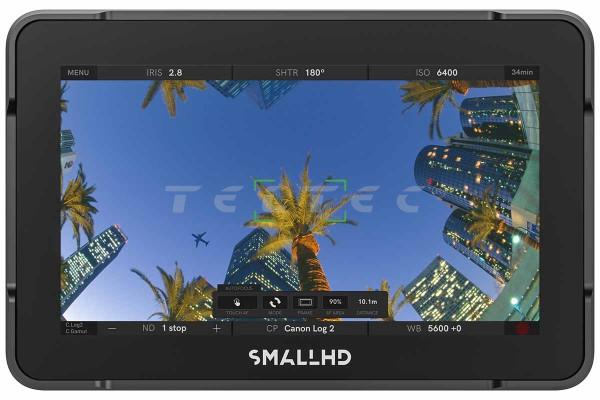

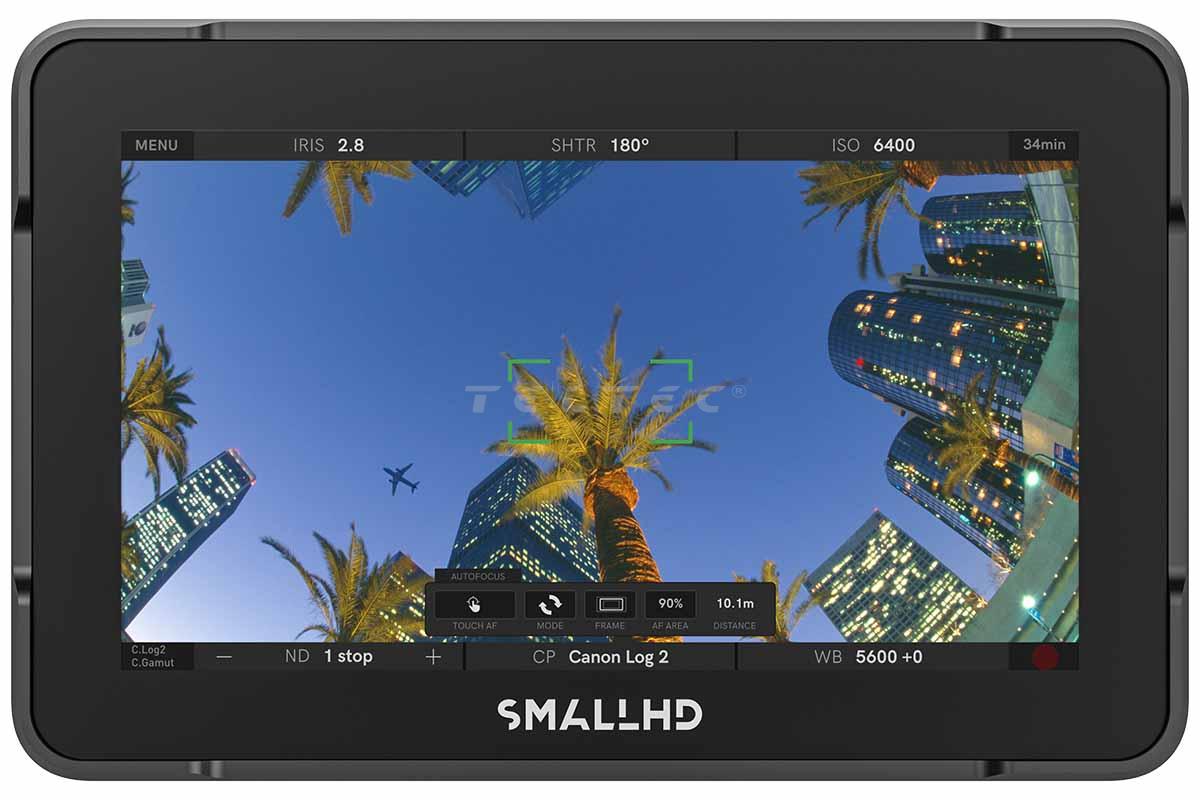

Wer Kameras künftig direkt am Monitor bedienen möchte, kann Camera Control einplanen. Die Funktion ist für ARRI, Canon, RED und Sony angekündigt, aber derzeit noch nicht verfügbar; die Lizenzen werden separat angeboten. Als kompatible Kamerasysteme nennt SmallHD ARRI-Kameras, Sony VENICE, RED DSMC2 sowie RED KOMODO und DSMC3 über RCP2.

In der Praxis

Der Monitor wandelt Signale von HDMI nach SDI und von SDI nach HDMI, sodass sich etwa ein HDMI-Kamerasignal über den SDI-Ausgang weiterleiten lässt. LUTs können auf den nachgelagerten Videoausgang angewendet werden, etwa für einen weiteren Monitor oder eine Funkstrecke. Eingebettetes Audio aus HDMI und SDI wird über den Kopfhörerausgang abgehört, mit Pegelanzeige für bis zu 8 Kanäle, und an den Ausgängen weitergegeben.

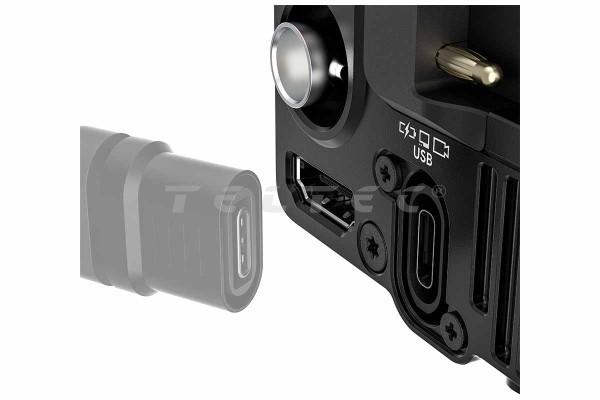

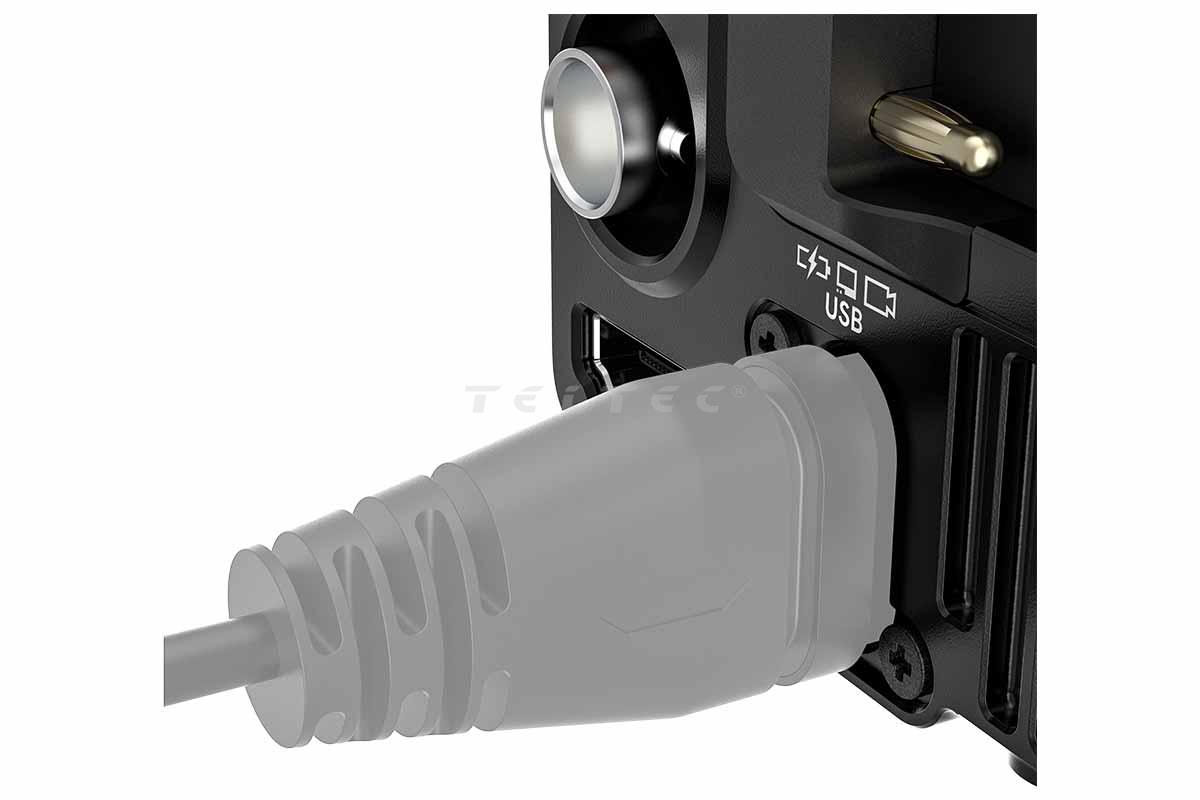

Über die PVC-Schnittstelle kann der Monitor Strom aufnehmen oder abgeben, ein Videosignal über DisplayPort Alt Mode empfangen und USB-Daten austauschen. Welche Funktionen nutzbar sind, hängt vom angeschlossenen Gerät, vom Kabel und von der Firmware ab. Die beiden weiteren USB-C-Anschlüsse liefern 5 V / 1,5 A für Zubehör und übertragen USB-Daten für Firmware-Updates, LUTs und Screenshots sowie für Camera Control. Alle drei USB-C-Anschlüsse sind mit den separat erhältlichen SmallHD Locking-USB-C-Kabeln kompatibel.

Bedient wird der Monitor über den Touchscreen, einen Joystick und eine Zurück-Taste auf der Rückseite sowie zwei frei belegbare Funktionstasten. In PageOS werden Pages aus frei gewählten Tools zusammengestellt, etwa eine Framing-Page mit Rahmenlinien, eine Fokus-Page mit Fokushilfe und Peaking oder eine Belichtungs-Page mit False Color und Waveform. LUTs werden per USB-Speicher oder über die Fleet Control App importiert.

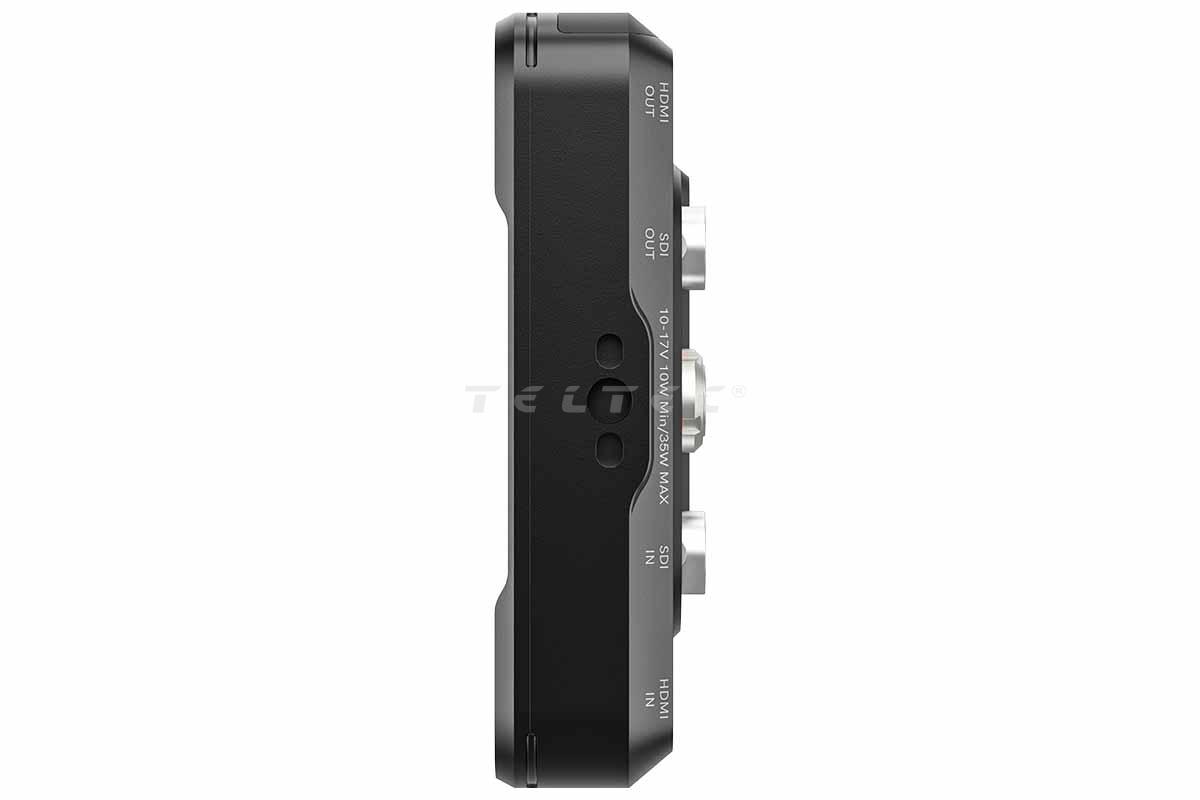

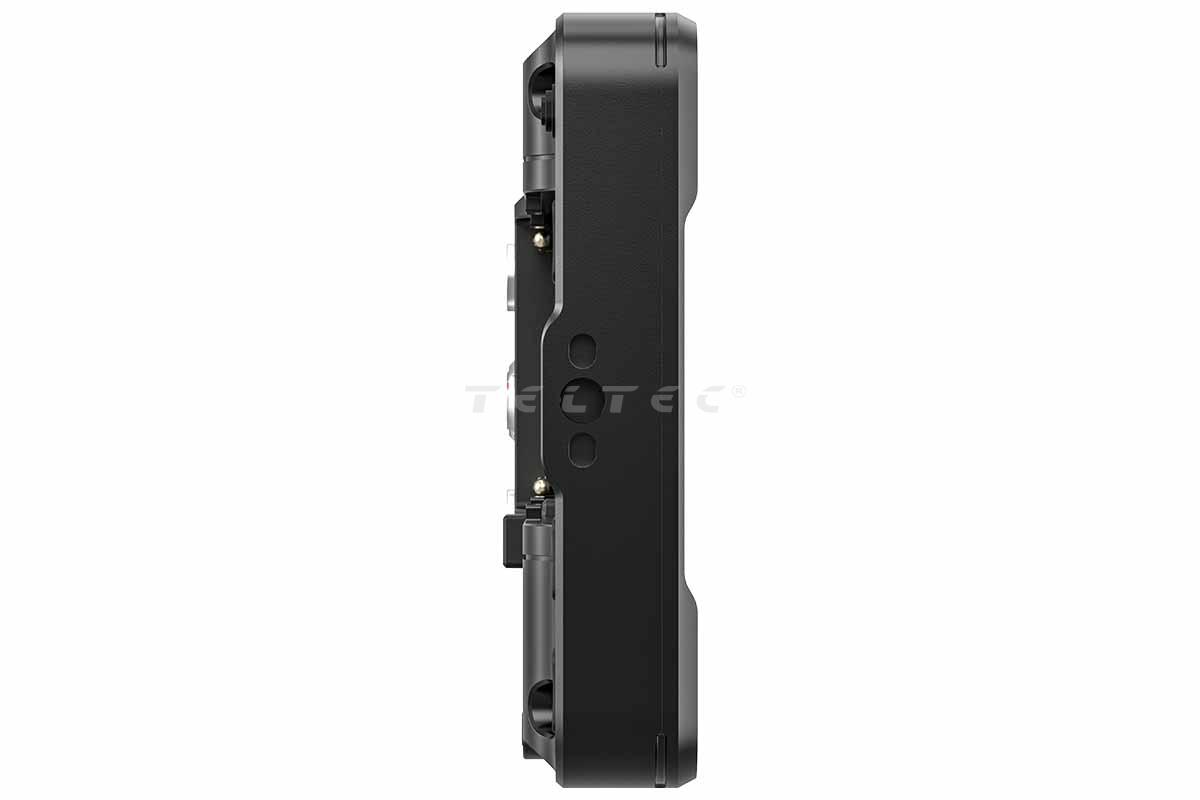

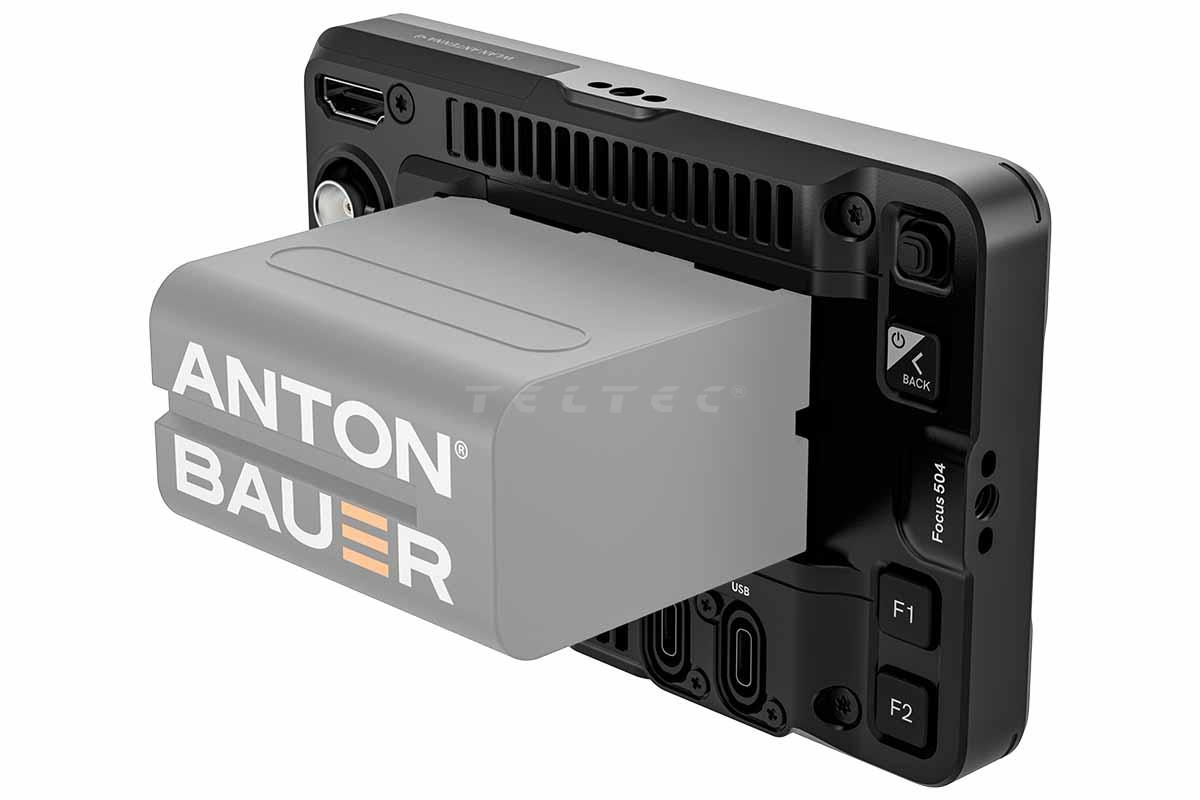

Montiert wird der Monitor über vier 1/4"-20-Montagepunkte mit ARRI-Locating-Pins an Ober-, Unter- und beiden Seitenkanten. Die Stromversorgung erfolgt über den 2-Pin-Stromeingang mit Verriegelung (10–17 V), den PVC-USB-C-Anschluss oder die integrierte Akkuplatte für einen L-Series-Akku.

Hinweise

• Camera Control ist vom Hersteller angekündigt und derzeit noch nicht verfügbar; die Lizenzen sind separat erhältlich.
• Für den 2-Pin-Stromeingang empfiehlt SmallHD eine Gleichspannungsversorgung mit 12–15 V und ab ca. 2,5 A.
• Stromversorgung, Kabel und Funkzubehör sind nicht im Lieferumfang enthalten.

Hauptmerkmale

• 5"-On-Camera-Monitor (Diagonale 4,97"), IPS-LCD mit Touchscreen, 1920 x 1080 Pixel
• Helligkeit 1.000 nits, Kontrast 1000:1, 10-Bit-Verarbeitung
• 1x 3G-SDI Eingang, 1x 3G-SDI Ausgang, 1x HDMI 2.0 Eingang, 1x HDMI 2.0 Ausgang; HDMI-Signale bis 2160p30
• Cross-Conversion HDMI → SDI und SDI → HDMI
• 1x verriegelbarer USB-C mit PVC: Strom (Eingang oder Ausgang), Videoeingang über DisplayPort Alt Mode, USB-Daten
• 2x verriegelbarer USB-C mit 5 V / 1,5 A Zubehörversorgung und USB-Daten
• PageOS mit Waveform, RGB Parade, Vectorscope, Histogramm, False Color, Zebra, Peaking, Anamorphic De-Squeeze und Vertical Mode
• LUTs: 17-Punkt-User-LUTs, 33-Punkt-Kalibrierungs-LUT, LUT-Ausgabe an den nachgelagerten Videoausgang
• Stromversorgung über 2-Pin-Stromeingang (10–17 V), PVC-USB-C oder integrierte Akkuplatte für 1x L-Series-Akku
• Aluminium-Unibody, 4x 1/4"-20-Montagepunkte mit ARRI-Locating-Pins, WLAN (2,4 GHz); Camera Control angekündigt

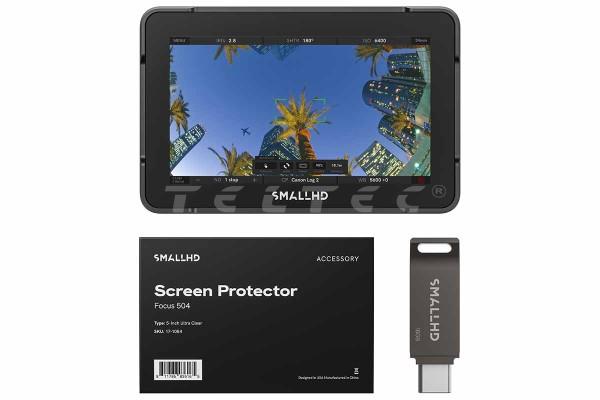

Lieferumfang

• 1x SmallHD Focus 504
• 1x smallHD Focus 504 Screen Protector, Clear
• 1x SmallHD USB-A/USB-C-Flash-Drive 16 GB

Garantie

• 1 Jahr Herstellergarantie

(Pixelfehler fallen erst ab drei toten Pixeln unter die smallHD Garantie)

Technische Daten

FAQs

Welche Anschlüsse hat der SmallHD Focus 504?

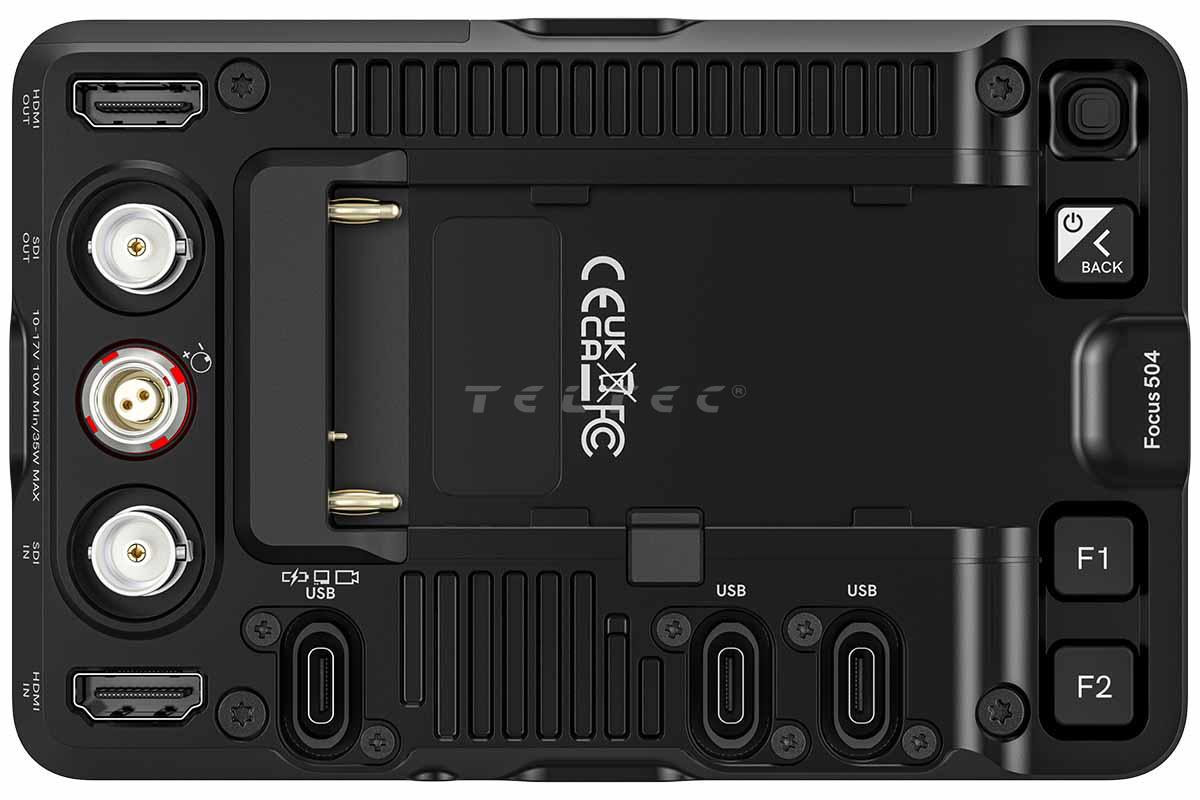

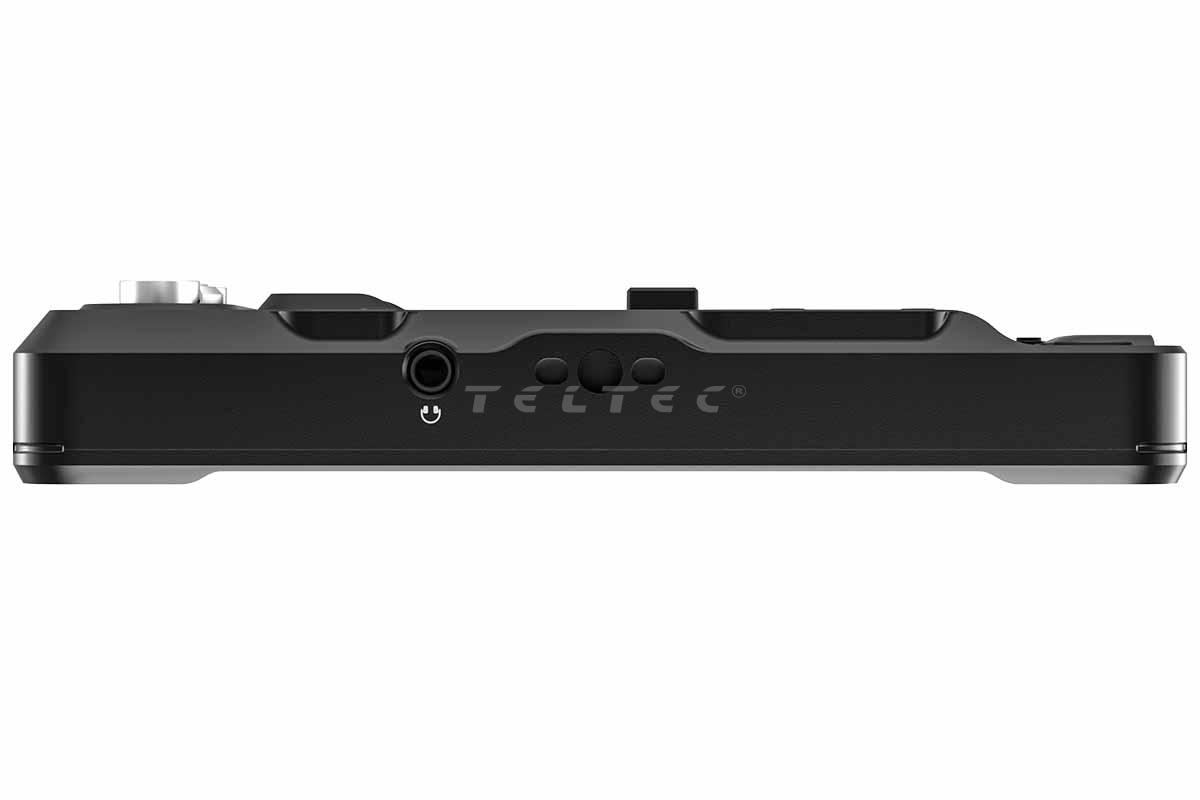

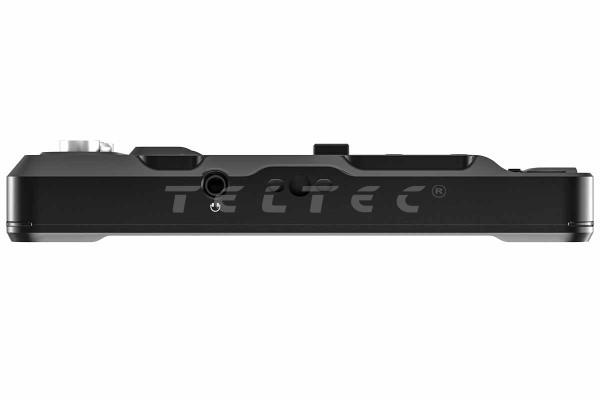

1x 3G-SDI Eingang, 1x 3G-SDI Ausgang, 1x HDMI 2.0 Eingang und 1x HDMI 2.0 Ausgang. SDI ist als BNC, HDMI als Typ A in voller Größe ausgeführt. Dazu kommen drei verriegelbare USB-C-Anschlüsse, ein 2-Pin-Stromeingang mit Verriegelung und ein 3,5-mm-Kopfhörerausgang. Einer der USB-C-Anschlüsse ist als PVC-Schnittstelle ausgeführt, die beiden anderen versorgen Zubehör mit 5 V / 1,5 A und übertragen USB-Daten.

Welche Videosignale verarbeitet der SmallHD Focus 504?

Über HDMI Signale bis 2160p30 und 1080p bis 120 fps, über 3G-SDI bis 1080p60. Über SDI werden zusätzlich 1080psF, 1080i, 720p sowie 576i und 480i angenommen. Signale lassen sich von HDMI nach SDI und von SDI nach HDMI wandeln.

Was ist die PVC-Schnittstelle am SmallHD Focus 504?

PVC steht für Power, Video, Communication und bündelt Stromversorgung, Videoeingang und USB-Daten in einem verriegelbaren USB-C-Anschluss. Strom kann eingespeist oder ausgegeben werden; als Ausgang liefert PVC 5 V mit maximal 10 W. Video wird über DisplayPort Alt Mode empfangen. Welche Funktionen nutzbar sind, hängt vom angeschlossenen Gerät, vom Kabel und von der Firmware ab.

Lässt sich ein Smartphone als Videoquelle an den SmallHD Focus 504 anschließen?

Ja, wenn das Smartphone ein DisplayPort-Videosignal über USB-C ausgibt. Das Signal wird über die PVC-Schnittstelle eingespeist. Kabel und Firmware beeinflussen ebenfalls, welche Funktionen nutzbar sind.

Mit welchen Kameras lässt sich der SmallHD Focus 504 per Camera Control kombinieren?

Camera Control ist angekündigt, aber derzeit noch nicht verfügbar. SmallHD nennt als kompatible Systeme ARRI-Kameras, Sony VENICE, RED DSMC2 sowie RED KOMODO und DSMC3 über RCP2; in der Produktbeschreibung ist zusätzlich Canon genannt. Die Steuerung soll per USB-C-Kabel oder bei ausgewählten Kameras über WLAN erfolgen. Die Lizenzen werden separat angeboten.

Wie wird der SmallHD Focus 504 mit Strom versorgt?

Über den 2-Pin-Stromeingang mit Verriegelung (10–17 V), den PVC-USB-C-Anschluss oder die integrierte Akkuplatte für einen L-Series-Akku. Die Leistungsaufnahme liegt bei 10 W bis 35 W. Für den 2-Pin-Eingang empfiehlt SmallHD ein Netzteil mit 12–15 V und ab ca. 2,5 A. Eine Stromquelle ist nicht im Lieferumfang enthalten.

Eignet sich der SmallHD Focus 504 für Hochformat-Aufnahmen?

Ja, PageOS bietet einen Vertical Mode für vertikale Inhalte. Die Oberfläche ist für Monitoring, Bildgestaltung und Bedienung im Hochformat ausgelegt; das Bild lässt sich automatisch oder manuell drehen.

Worin unterscheidet sich der SmallHD Focus 504 von SmallHD Cine 5 und Ultra 5?

Die drei 5"-Monitore unterscheiden sich vor allem bei Akkuaufnahme, Bedienelementen, Steuerungsanschlüssen und Stromeingang. Alle drei lösen mit 1920 × 1080 Pixeln auf und bieten 3G-SDI und HDMI 2.0. Der Focus 504 ist mit ca. 306,25 g der leichteste der drei und als einziger zusätzlich über einen verriegelbaren USB-C-Anschluss mit Strom zu versorgen.

Gibt es einen Sonnenschutz für den SmallHD Focus 504?

Ja, die separat erhältliche SmallHD Focus 504 Sunhood. Sie wird ohne Werkzeug aufgesteckt; die obere und die seitlichen Klappen halten magnetisch zusammen, die untere Klappe ist abnehmbar. Eine Innenlage aus Mikrofaser soll nach Herstellerangabe Reflexionen und Beschädigungen des Displays vermeiden, auch im zusammengeklappten Zustand.

Zubehör und Systemintegration

• Zwingend benötigt: eine Stromquelle für den 2-Pin-Stromeingang, den PVC-USB-C-Anschluss oder die Akkuplatte (1x L-Series-Akku) sowie passende Kabel für SDI, HDMI oder USB-C.
• Häufig sinnvoll: SmallHD Focus 504 Sunhood als aufsteckbarer Sonnenschutz mit magnetischen Klappen.
• Häufig sinnvoll: SmallHD Locking-USB-C-Kabel zur mechanischen Sicherung der USB-C-Verbindungen.
• Optional: SmallHD-Stromkabel für den 2-Pin-Stromeingang.
• Optional: SmallHD Handles + Neck Strap für Handheld-Einsätze.
• Optional: Camera-Control-Lizenzen für ARRI, Canon, RED oder Sony, sobald die Funktion verfügbar ist.
• Optional: SmallHD Focus 504 Sunhood Bottom Flag und SmallHD Focus 504 Screen Protector Clear als Ersatzteile.

Das sollte man vor dem Kauf wissen

• SDI ist als 3G-SDI ausgeführt und verarbeitet Signale bis 1080p60. Höhere Auflösungen wie 2160p werden nur über HDMI angenommen, dort bis 30 fps.
• Camera Control ist derzeit noch nicht verfügbar. Die Funktion ist angekündigt; die Lizenzen werden separat angeboten.
• Eine Stromversorgung ist nicht im Lieferumfang enthalten. Akku, Netzteil oder USB-C-Quelle sind separat einzuplanen; die Akkuplatte nimmt einen L-Series-Akku auf.
• Video über USB-C setzt DisplayPort-Ausgabe an der Quelle voraus. Die nutzbaren PVC-Funktionen hängen außerdem von Kabel und Firmware ab.
• Der Betriebstemperaturbereich liegt bei 0 °C bis 40,6 °C. Für Einsätze außerhalb dieses Bereichs ist der Monitor nicht spezifiziert.

Beratung zur Systemzusammenstellung

Beim Focus 504 entscheidet vor allem der geplante Signal- und Stromweg über die Zusammenstellung: HDMI oder SDI als Hauptsignal, die Cross-Conversion zur Weiterleitung an Funkstrecke oder Zweitmonitor, USB-C für Smartphones und kompatible Videoquellen sowie die Versorgung über L-Series-Akku, 2-Pin-Stromkabel oder USB-C. Am Handheld-Rig kommen Sunhood, Locking-USB-C-Kabel und gegebenenfalls Handgriffe hinzu. Für die Kamerasteuerung ist die passende Lizenz einzuplanen, sobald Camera Control verfügbar ist.
