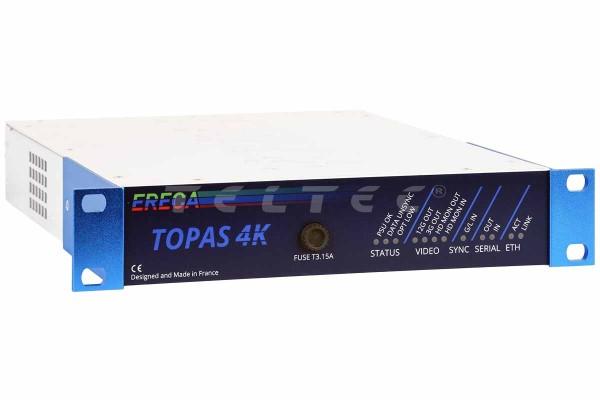

ERECA TOPAS-R4K-OC TOPAS RX 4K

Article number: 12309401

Price on request

plus shipping costs

Delivery time:

Delivery date unconfirmed

Alternatives in stock

Add to wishlist

Das ERECA TOPAS-R4K-OC TOPAS RX 4K ist ein Glasfaser-Übertragungssystem für... more

Close menu

Product information "ERECA TOPAS-R4K-OC TOPAS RX 4K"

Das ERECA TOPAS-R4K-OC TOPAS RX 4K ist ein Glasfaser-Übertragungssystem für PTZ-Kameras wie die Panasonic AW-UE150, AW-UE160 und Sony FR-7. Das System ermöglicht die Übertragung von Video-, Audio-, Steuer-, Tally- und Ethernet-Signalen sowie die Remote-Stromversorgung über ein einziges SMPTE-Glasfaserkabel über Distanzen von bis zu 800 m. Die speziell angepasste Bauform integriert sich unauffällig in das Kameradesign und erleichtert die Installation im Broadcast-, Event- und Studiobereich. 12G-SDI-Unterstützung, Genlock-Integration und serielle Steuerdaten ermöglichen professionelle Live-Produktions-Workflows. Das System eignet sich besonders für Broadcast-Produktionen, Veranstaltungs- und Studioumgebungen mit zentralisierter Signalführung. Im Lieferumfang ist der Empfänger enthalten. Hierfür bedarf es dem Topas 4K Sender, der separat erhältlich ist.

Hinweis:

Es ist zwingend ein Topas 4K Sender erforderlich. Dieser ist nicht im Lieferumfang enthalten und muss separat erworben werden.

Hauptmerkmale

Glasfaser-Übertragungssystem für Panasonic AW-UE150, AW-UE160 und Sony FR-7
Übertragung von 12G-SDI-, 3G-SDI- und HD-SDI-Signalen
Remote-Stromversorgung der Kamera über SMPTE-Glasfaserkabel
Übertragungsdistanz bis zu 800 m
Unterstützung für Genlock, Ethernet, Tally und serielle Steuerdaten
Kompatibel mit LEMO 3K
Integrierter geräuscharmer Lüfter zur Kühlung
Half-Rack-Receiver im 1HE-Format

Lieferumfang

1x ERECA TOPAS-R4K-OC TOPAS RX 4K (1/2 RU 19” Rack)

Hinweis:

Es ist zwingend ein Topas 4K Sender erforderlich. Dieser ist nicht im Lieferumfang enthalten und muss separat erworben werden.

Technische Daten

Optisch
Dynamikbereich	15 dB für Steuerung und 3G-SDI 10 dB für 12G-SDI
Anschluss	Remote-Stromversorgung: LEMO 3K (EDW/FXW)
SDI Video HD auf 12G
Anschluss	3G zertifizierter 75 Ω BNC 12G zertifizierter 75 Ω BNC
Standard	HD, 3G, 6G, 12G
Amplitude	Eingang: Kabelentzerrung auf allen Kanälen einschließlich 12G Ausgang: 800 mVss / reclocked
Return Loss	Besser als: - 15 dB für 0 bis 1,5 GHz - 10 dB für 1,5G bis 3G - 6 dB für 3G bis 12G
Composite Video / Genlock
Anzahl, Anschluss	1 von Basisstation zu Kamera, 75 Ω BNC
Standard	Composite Video, Black Burst, Tri-level (Bi / Tri level Auto Sense)
Performance	BW > 5.8 MHz @ +/- 0.2 dB, DgDp < 1%, < 1°, Group Delay < 10 ns, SNR > 67 dB (CCIR567)
Analog Audio
Anzahl, Anschluss	2 Kanäle von der Basisstation, 2,5-mm-Klinkenanschluss
Impedanz	Eingang: 10 kΩ (unsymmetrisch / non-floating) Ausgang: 20 Ω (unsymmetrisch / non-floating)
Amplitude	max. +9 dBm (unsymmetrisch)
Bandbreite	50 Hz bis 15 kHz @ +/- 0.5dB, (20 Hz bis 20 kHz @ -3 dB)
Verzerrung	0.05 % @ 1 kHz / 0 dBm
Signal-Rausch-Verhältnis	90 dB, A-bewertet
Daten
Anzahl, Anschluss	1 bidirektionaler Kanal über RJ45 (direkte Verbindung zur UE150)
Protokolle	RS485, RS422, RS232
Datenrate	0 to 500 Kbd/s
Ethernet
Anzahl, Anschluss	1 Kanal, RJ45
Protokolle	10 oder 100 Mb/s, Full oder Half-duplex (Auto sense), MDI oder MDI-X (Auto sense)
Tally
Anzahl	1 Tally (genutzt mit RJ45-Anschluss)
Tally Output	Relais (potenzialfreier Kontakt), gemeinsam genutzt mit seriellem RJ45-Anschluss (direkte Verbindung zur UE150)
Tally Input	Kontakteingang
Stromversorgung
Kameraeinheit	8 Watt + geräuschlose Lüfterkühlung
Kamerastromversorgung	50 W Dauerleistung (von 0 bis 800 Metern SMPTE) Spannung: 12 V für Panasonic / 19 V für Sony
Mechanisch
Betriebstemperatur	- 20 °C bis 60 °C (direkte Sonneneinstrahlung vermeiden)
Maße	19" Rack 1/2 Breite, 300 mm Tiefe (ohne Anschlüsse
Gewicht	ca. 1,55 kg
