DJI SDR Transmission 2 Combo

DJI SDR Transmission 2 Combo ist ein professionelles drahtloses Videoübertragungssystem mit zwei flexibel als Sender oder Empfänger nutzbaren Transceivern. Das Set ist direkt für eine TX/RX-Funkstrecke ausgelegt und unterstützt DCI 4K/60p mit 10-Bit HDR, eine maximale Kodierungsbitrate von 50 Mbit/s, bis zu 4 km Übertragungsdistanz und eine minimale Übertragungslatenz von 35 ms.

DJI SDR Transmission 2 Combo

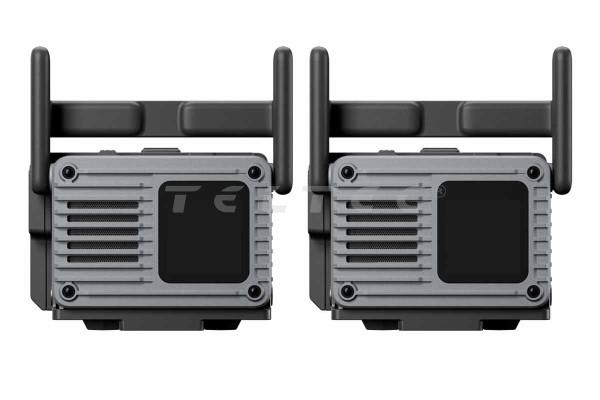

Mit der DJI SDR Transmission 2 Combo steht direkt ein vollständiges System aus zwei identischen TX/RX-Transceivern zur Verfügung. Eine Einheit kann als Sender an der Kamera und die zweite als Empfänger am Monitoring eingesetzt werden. Da beide Geräte zwischen TX und RX umgeschaltet werden können, bleibt die Rollenverteilung flexibel und lässt sich an unterschiedliche Produktionsaufbauten anpassen.

Das SDR-Übertragungssystem unterstützt DCI 4K mit bis zu 60 fps, 10-Bit HDR und H.265-Videocodierung. Die maximale Kodierungsbitrate beträgt 50 Mbit/s. Auto Channel 2.0 koordiniert die Funkkanäle im Automatikmodus und ermöglicht auch bei mehreren gleichzeitig betriebenen Funkgruppen eine flexible Frequenzverwaltung.

Ein Sender kann bis zu acht Empfänger mit Steuerungsfunktion versorgen. In größeren Produktionsumgebungen können bis zu fünf Sender und insgesamt 40 Empfänger gleichzeitig betrieben werden.

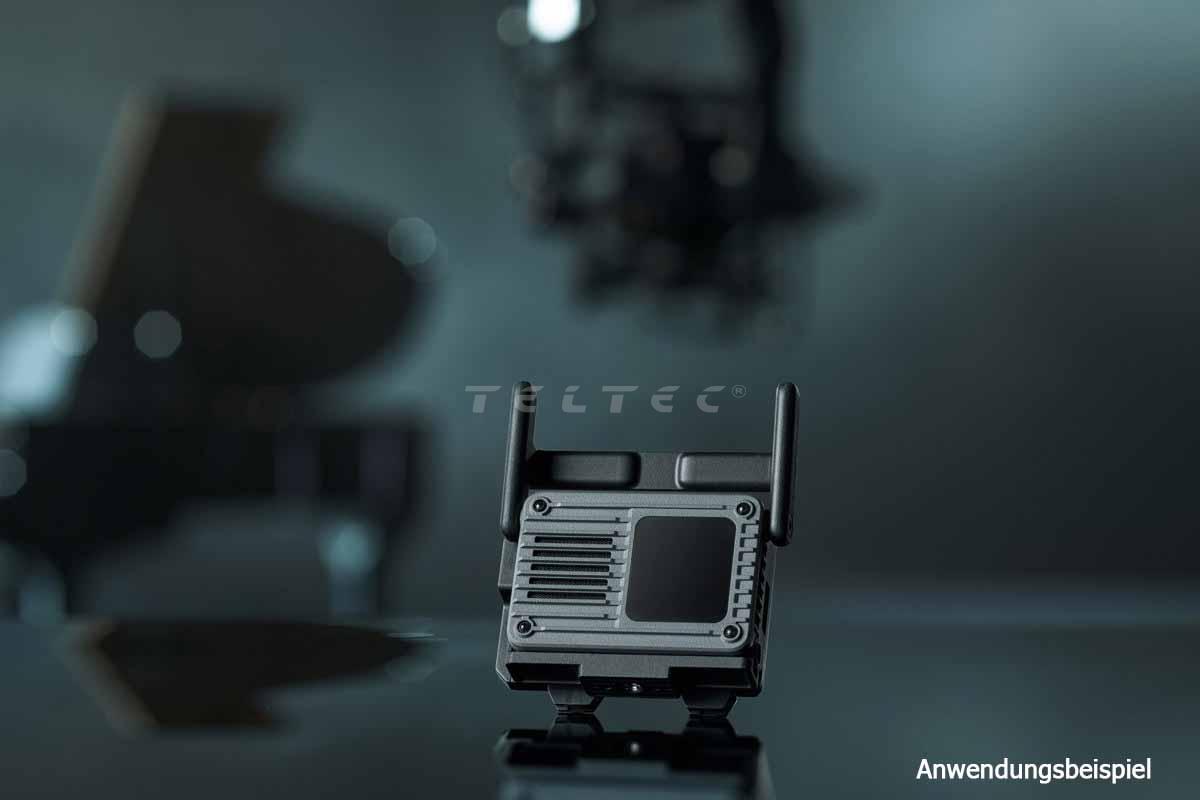

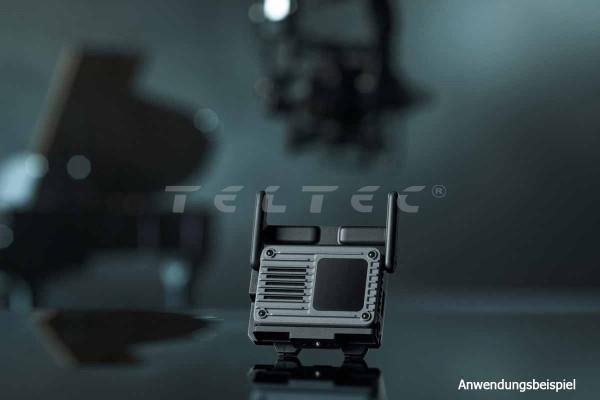

Mit rund 136 g pro Transceiver inklusive Antennen bleiben die Geräte kompakt genug für Kamera- und Gimbal-Rigs. HDMI und zwei USB-C-Anschlüsse ermöglichen Videoein- und -ausgabe, Stromversorgung und die Integration in ausgewählte DJI Ronin- und Osmo-Systeme. Für SDI-basierte Workflows steht eine separat erhältliche Expansion Plate zur Verfügung.

Das Wichtigste in 4 Punkten

• Komplettes Set mit 2 TX/RX-Transceivern für eine direkte Sender-Empfänger-Funkstrecke
• DCI 4K/60p, 10-Bit HDR und H.265 mit bis zu 50 Mbit/s
• Bis zu 4 km Übertragungsdistanz und minimale Latenz von 35 ms
• 1 Sender für bis zu 8 Empfänger sowie Mehrgruppenbetrieb mit bis zu 5 Sendern und 40 Empfängern

Für wen ist DJI SDR Transmission 2 Combo geeignet?

Die DJI SDR Transmission 2 Combo richtet sich an professionelle Kamerateams, Filmemacher, Content-Produzenten und Broadcast-Anwender, die direkt ein vollständiges drahtloses Videoübertragungssystem mit Sender und Empfänger benötigen.

Typische Einsatzbereiche sind Film- und Fernsehproduktionen, Multikamera-Setups, Livestreaming, Regie- und Kameramonitoring, Gimbal-Rigs, Fahrzeugaufnahmen und FPV-Anwendungen.

Besonders praktisch ist die Combo für wechselnde Setups: Beide enthaltenen Geräte sind technisch identische Transceiver und können je nach Bedarf als TX oder RX eingesetzt werden. Das System lässt sich später um zusätzliche Transceiver erweitern.

In der Praxis

Für einen klassischen Aufbau wird ein Transceiver an der Kamera als TX eingesetzt, während der zweite Transceiver als RX am Monitor oder an der Regieposition arbeitet. Beide dafür erforderlichen Transceiver sind bereits im Lieferumfang der Combo enthalten.

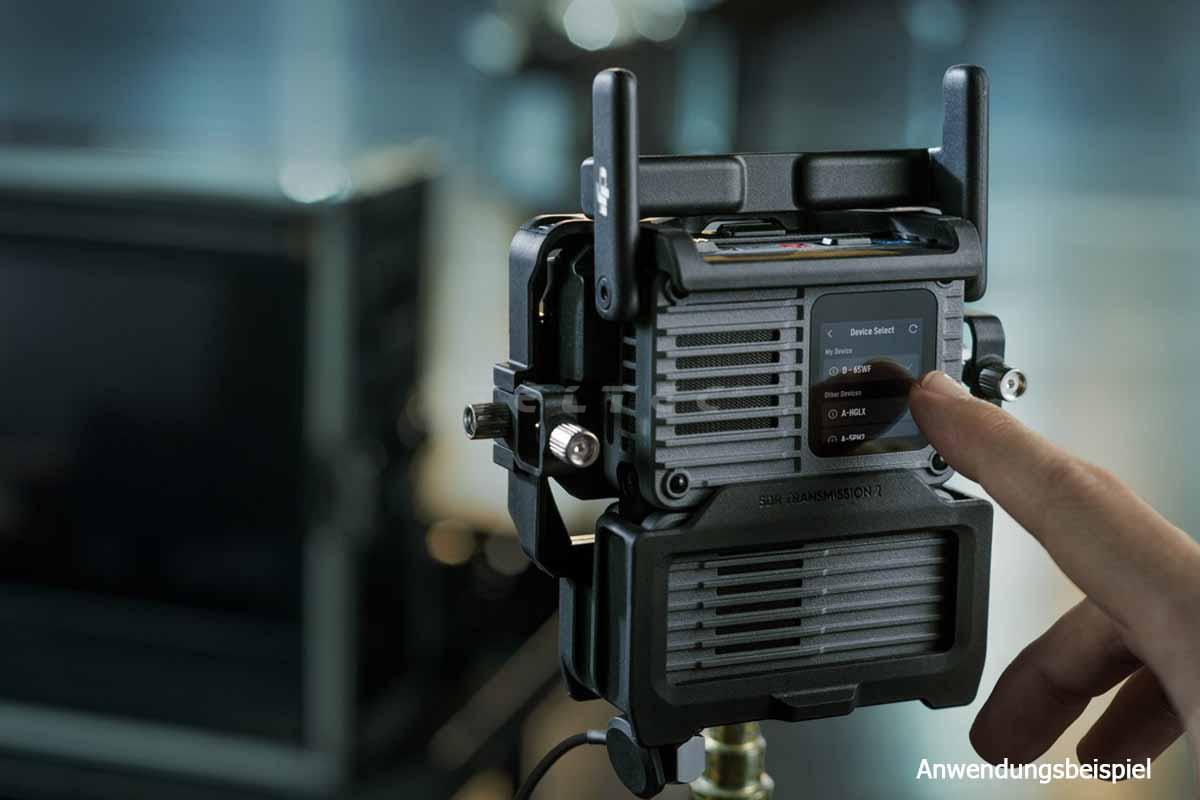

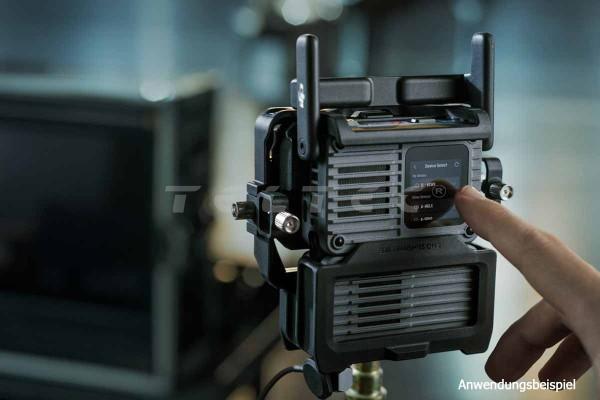

Kamera-Feeds lassen sich direkt am Transceiver oder über die DJI Ronin App wechseln. Auto Channel 2.0 übernimmt im Automatikmodus die Kanalverwaltung und koordiniert die Frequenzen zwischen mehreren Transceivern.

Der HDMI-Anschluss und der untere USB-C-Port mit DisplayPort-Funktion übernehmen die Videosignalübertragung. Am Empfänger kann das Bild alternativ kabelgebunden über USB-C auf einem kompatiblen Smartphone oder Tablet angezeigt werden.

Die Stromversorgung kann über NP-F-Akkus, USB-C Power Delivery oder unterstützte DJI Ronin-Systeme erfolgen. Zwei passende NP-F-Akkuadapter sind bereits Bestandteil der Combo.

Hinweise

• Die maximale Übertragungsdistanz von 4 km wurde mit einem TX und einem RX in offener, ungehinderter und störungsfreier Umgebung gemessen.
• Die minimale Übertragungslatenz von 35 ms enthält nicht die zusätzliche Latenz von Kamera und Display.
• DCI 4K/60p mit HDR erfordert die Verbindung über HDMI oder den DP-fähigen unteren USB-C-Port.
• SDI ist nicht direkt am Transceiver vorhanden. Dafür wird die separat erhältliche DJI SDR Transmission 2 Expansion Plate benötigt.
• Die Verfügbarkeit der 5-GHz- und DFS-Frequenzen hängt von den regionalen Funkvorschriften ab.
• DJI SDR Transmission 2 kann nicht mit anderen DJI-Videoübertragungsprodukten zu einer gemeinsamen Funkstrecke verbunden werden.

Hauptmerkmale

• Maximale Übertragungsdistanz: bis zu 4 km
• Videoauflösung bis DCI 4K/60p und UHD 4K/60p
• Frequenzbereiche 2,4 GHz und verschiedene 5-GHz-Bereiche einschließlich DFS, abhängig von regionalen Vorschriften
• Maximale Kanalbandbreite 40 MHz
• Je Transceiver 1x HDMI Ein-/Ausgang und 2x USB-C mit unterschiedlichen Video-, Strom- und Datenfunktionen
• Embedded Audio über HDMI und DisplayPort, SDI Embedded Audio bei Verwendung der separat erhältlichen Expansion Plate
• Auto Channel 2.0 und manuelle Kanalwahl
• Minimale Videoübertragungslatenz 35 ms ohne Kamera- und Displaylatenz
• Leistungsaufnahme im 1T1R-Betrieb ca. 8,52 W am TX und ca. 7,58 W am RX
• Stromversorgung über USB-C, NP-F-Akku oder unterstützte DJI Ronin-Systeme
• 2 identische und zwischen TX und RX umschaltbare Transceiver
• H.265-Videocodierung mit maximal 50 Mbit/s
• 10-Bit HDR
• Bis zu 8 Empfänger pro Sender
• Mehrgruppenbetrieb mit bis zu 5 Sendern und 40 Empfängern
• Auto Channel 2.0
• Gewicht pro Transceiver ca. 136 g inklusive Antennen
• Unterstützung der DJI Ronin App

Lieferumfang

• 2x DJI SDR Transmission 2 Transceiver
• 2x DJI SDR Transmission 2 Kamera-Cold-Shoe-Adapter
• 2x DJI SDR Transmission 2 NP-F-Akkuadapter
• 2x Firmware-Update-Kabel USB-C auf USB-C, 50 cm

Technische Daten

FAQs

Ist die DJI SDR Transmission 2 Combo direkt als Funkstrecke einsatzbereit?

Ja. Die Combo enthält zwei identische Transceiver, sodass einer als Sender und der andere als Empfänger eingesetzt werden kann. Die Einzelversion enthält dagegen nur einen Transceiver.

Für den konkreten Kamera- und Monitoranschluss sowie die Stromversorgung werden je nach Setup zusätzlich passende Video- und Stromversorgungskomponenten benötigt.

Können beide Transceiver als Sender oder Empfänger eingesetzt werden?

Ja. Beide Geräte lassen sich zwischen TX und RX umschalten. Dadurch können die Rollen innerhalb des Systems je nach Produktion neu verteilt werden.

Wie viele Empfänger unterstützt ein Sender?

Ein Sender kann bis zu acht Empfänger versorgen. DJI unterstützt außerdem den gleichzeitigen Betrieb von bis zu fünf Sendern und insgesamt 40 Empfängern.

Hat die DJI SDR Transmission 2 Combo SDI-Anschlüsse?

Die enthaltenen Transceiver selbst besitzen keinen SDI-Anschluss. SDI-Ein- und -Ausgabe wird über die separat erhältliche DJI SDR Transmission 2 Expansion Plate ergänzt.

Können HDMI und DisplayPort gleichzeitig ausgegeben werden?

Nein. Wird ein Transceiver als RX ohne Expansion Plate verwendet, kann das Videosignal über HDMI oder DisplayPort ausgegeben werden, jedoch nicht gleichzeitig über beide Anschlüsse.

Mit installierter Expansion Plate stehen zusätzliche Ausgabeoptionen zur Verfügung.

Welche DJI Ronin-Systeme werden unterstützt?

Unterstützt werden DJI RS 5, RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 und Master Wheels.

Für Ronin 2 und Master Wheels wird das separat erhältliche DJI SDR Transmission 2 Gimbal Control Cable USB-C auf 4-Pin benötigt. Für RS 4 Pro, RS 4 und RS 3 Pro ist das separat erhältliche Gimbal Control Cable USB-C auf CAN erforderlich.

Für DJI RS 5 erfolgt die Verbindung über USB-C.

Kann ein Smartphone oder Tablet als Monitor verwendet werden?

Ja. Ein als RX arbeitender Transceiver kann über ein geeignetes USB-C-auf-USB-C- oder USB-C-auf-Lightning-Kabel mit einem Smartphone oder Tablet verbunden werden. Das Mobilgerät kann anschließend für das Monitoring mit der DJI Ronin App verwendet werden.

Welche DJI Osmo-Produkte lassen sich über USB-C integrieren?

DJI nennt Osmo Action 6 sowie die Osmo Pocket Serie ab Osmo Pocket 4. Unterstützt werden dabei Monitoring und Stromversorgung über USB-C.

Ist DJI SDR Transmission 2 mit dem Vorgänger DJI SDR Transmission kompatibel?

Nein. DJI gibt an, dass DJI SDR Transmission 2 nicht mit anderen DJI-Videoübertragungsprodukten zu einer gemeinsamen Funkverbindung gekoppelt werden kann.

Zubehör und Systemintegration

Für eine grundlegende 1-TX-/1-RX-Funkstrecke sind die beiden benötigten Transceiver bereits in der Combo enthalten. Abhängig von Kamera, Monitor und Rig werden jedoch passende HDMI- oder USB-C-/DP-Videokabel sowie eine Stromversorgung benötigt.

Häufig sinnvoll sind geeignete NP-F-Akkus oder eine USB-C-PD-Stromversorgung. Zwei NP-F-Akkuadapter sind bereits enthalten. Für die Stromversorgung über USB-C Power Delivery verlangt DJI ein Netzteil mit mindestens 65 W Ausgangsleistung.

Optional lässt sich das System mit der DJI SDR Transmission 2 Expansion Plate um SDI sowie weitere Anschlussmöglichkeiten erweitern.

Für RS 4 Pro, RS 4 und RS 3 Pro ist bei entsprechender Gimbal-Integration das separat erhältliche DJI SDR Transmission 2 Gimbal Control Cable USB-C auf CAN vorgesehen. Für Ronin 2 und Master Wheels wird das USB-C-auf-4-Pin-Gimbal-Control-Kabel benötigt.

Das sollte man vor dem Kauf wissen

• Die Combo enthält bereits zwei Transceiver und ist damit die passende Variante für eine klassische TX/RX-Funkstrecke.
• NP-F-Akkus und ein USB-C-PD-Netzteil gehören nicht zum ausgewiesenen Lieferumfang.
• SDI ist nicht direkt in den Transceivern integriert. Dafür wird eine separat erhältliche Expansion Plate benötigt.
• HDMI und DisplayPort können am RX-Hauptgerät nicht gleichzeitig als Videoausgänge genutzt werden.
• Am TX kann immer nur ein Videosignaleingang gleichzeitig verwendet werden.
• Für einige Ronin-Systeme und Steuerungsfunktionen werden zusätzliche Kabel benötigt.
• Wird der Transceiver über die Quick-Release-Plate an einem kompatiblen RS-Gimbal montiert, wird laut DJI keine native vertikale Aufnahmekonfiguration unterstützt.
• Die maximale Reichweite von 4 km und die minimale Latenz von 35 ms wurden unter definierten Testbedingungen ermittelt und sind keine garantierten Werte für jede Produktionsumgebung.

Beratung zur Systemzusammenstellung

Die DJI SDR Transmission 2 Combo deckt die grundlegende Sender-Empfänger-Konfiguration bereits ab. Bei der weiteren Systemplanung kommt es vor allem darauf an, welche Kamera- und Monitorsignale genutzt werden, ob HDMI, DisplayPort oder SDI benötigt wird, wie beide Transceiver mit Strom versorgt werden und ob eine Integration in ein DJI Ronin-System vorgesehen ist.

Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: von Sender und Empfänger über die passende Signal- und Stromversorgung bis zur Gimbal-Integration und zum Monitoring.
