DJI Transmission High-Bright Monitor Combo
Drahtloser Videosender (TX) mit Empfängermonitor (RX)
Mit dem Aufruf des Videos erklären
Sie sich einverstanden, dass Ihre Daten an YouTube
übermittelt werden und dass Sie die Datenschutzerklärung
gelesen haben.

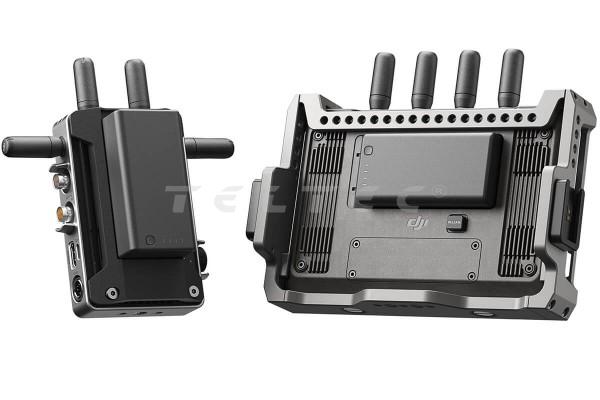

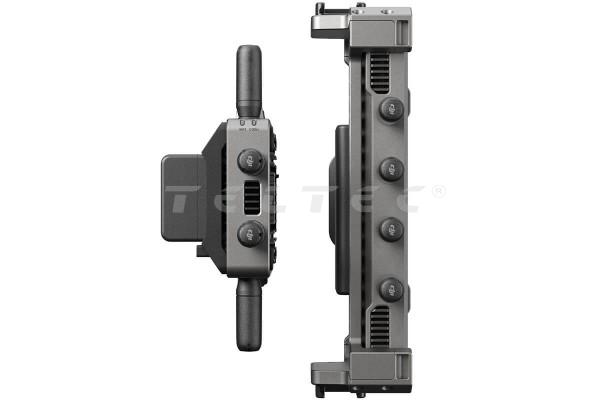

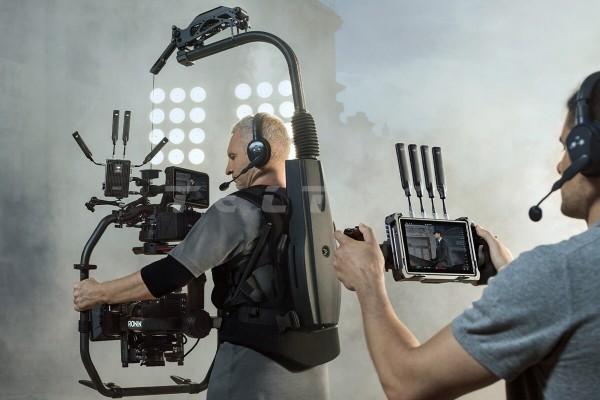

Das DJI Transmission High-Bright Monitor Combo ist eine integrierte Lösung mit einem Videosender, einem 7" LCD-Videomonitor mit integriertem Videoempfänger und einer integrierten Steuerung für die Ronin Serie (z.B. DJI Ronin 2, RS 2, RS 3, Inspire 3). Die DJI Transmission integriert die fortschrittliche O3 Pro Videoübertragungstechnologie, die eine bemerkenswerte Reichweite von bis zu 4 km ermöglicht. Diese Technologie unterstützt zudem die Übertragung von Inhalten in 1080p/60fps, bei einer beeindruckenden maximalen Bitrate von 40 MBit/s. Zusätzlich ermöglicht sie eine Echtzeit-Audioüberwachung mit 16 Bit und 48 kHz, was Filmcrews auf großen Sets eine herausragende Kontrolle über die visuelle und akustische Qualität ihrer Aufnahmen verschafft. Sie unterstützt sichere Verbindungen und AES 256-Bit Verschlüsselung zum Schutz vor unbefugtem Zugriff. Der Funkmonitor verfügt außerdem über einen microSD-Kartensteckplatz und ermöglicht die Aufnahme und Wiedergabe eines H.264 Live-Feeds mit 1080p/60 fps sowie den gleichzeitigen Zugriff auf Video-Timecodes.
Hauptmerkmale DJI High-Bright Remote Monitor
- 7" LCD-Videomonitor mit Touch-Display
- Auflösung: 1920 x 1200 (WUXGA)
- 1500 nits Helligkeit
- Reichweite von bis zu 4 km
- Frequenzbereich: 2.4 Hz / 5.8 GHz
- Bildfrequenz: 60 Hz
- Übertragungssystem: O3 Pro
- Übertragung mit bis zu 50 MBit/s
- Latenz: 68 ms (bei 1080/60p) / 100 ms (bei 1080/24p)
- max. Bandbreite: 40 MHz
- Akkukapazität: 4.920 mAh, 2 Stunden Laufzeit
- AES 256-Bit Verschlüsselung
- unabhängige Videoaufnahme mit bis zu 1080p60 auf MicroSD Karte
- Steuerung mit DJI Ronin 4D Handgriffen, DJI Master Wheels oder DJI Force Pro möglich
- ein Signal kann an mehrere Monitore übertragen werden mit einer Auflösung von bis zu 1080p60
- der gespiegelte Steuer-Modus ermöglicht das Spiegeln des Hauptmonitors, sodass Einstellungen am Gimbal oder der Videospezifikationen vorgenommen werden können
- Befestigungsmöglichkeiten für die DJI Ronin 4D Handgriffe mit innenliegenden Kontakten ermöglicht eine externe Schärfenachziehung
Hauptmerkmale DJI Transmitter (TX)
- Frequenzbereich: 2.4 Hz / 5.8 GHz
- Übertragungssystem: O3 Pro
- Übertragung mit bis zu 40 MBit/s
- Latenz: 68 ms (bei 1080/60p) / 100 ms (bei 1080/24p)
- max. Bandbreite: 40 MHz
- Akkukapazität: 4.920 mAh, 3,4 Stunden Laufzeit
- AES 256-Bit Verschlüsselung
- Reichweite: bis zu 4 km
- Stromversorgung mit WB37 und NP-F Akkuadapter
- Ansteuerung mehrerer DJI Empfänger-Monitore möglich
Lieferumfang
- 1x DJI Videosender
- 1x DJI High Bright Funkmonitor
- 1x Sonnenblende für Funkmonitor
- 1x WB37 Akkuadapter (TX)
- 2x WB37 Intelligent Battery
- 1x WB37 Akkuladestation (USB-C)
- 1x NP-F Akkuadapter (TX)
- 1x NP-F Akkuadapter (RX)
- 1x Transmission USB-C-Stromkabel
- 1x RS Gimbal-Montageplatte
- 1x USB-C-Kabel
- 1x SDI-Kabel
- 1x DC-Netzkabel
- 1x DC auf P-Tap Netzkabel
- 1x Installationspaket
- 1x Hartschalenkoffer
- 2x Ronin Antennen für Videoübertragung
Technische Daten
Betriebsfrequenz |
Nicht-DFS-Frequenzband: (Bei Verwendung des DJI Videosenders mit dem High Bright Monitor) DFS-Frequenzband: (Bei Verwendung des DJI Videosenders mit dem High Bright Monitor) Nicht-DFS-Frequenzband: (Bei Verwendung des DJI Videosenders mit dem DJI Videoempfänger) DFS-Frequenzband: (Bei Verwendung des DJI Videosenders mit dem DJI Videoempfänger) |
Strahlungsleistung (EIRP) (Bei Verwendung des DJI Videosenders mit dem High Bright Monitor) |
2,400 bis 2,484 GHz: 5,470 bis 5.600 GHz; 5,650 bis 5,725 GHz: 5,725 bis 5,850 GHz: |
Strahlungsleistung (EIRP) (Bei Verwendung des DJI Videosenders mit dem DJI Videoempfänger) |
2,400 bis 2,4835 GHz: 5,725 bis 5,850 GHz: |
Max. Bandbreite | 40 MHz |
Max. Bitrate | 40 MBit/s |
Leistungsaufnahme | Videosender: 11 W Videoempfänger: 9 W |
Stromversorgungsspannung | 6 bis 18 V |
Ausgangsspannung | Leistungsausgang: 6 bis 18 V |
Akkulaufzeit | Videosender: 3 Stunden 40 Minuten [1] Sehr heller Funkmonitor: 2 Stunden [1] Videoempfänger: 3 Stunden und 50 Minuten |
Video-Eingangsformat |
Videosender: |
Video-Ausgangsformat |
Bei Verwendung des DJI Videosenders mit dem High Bright Monitor: Bei Verwendung des DJI Videosenders mit dem DJI Videoempfänger: Bei Verwendung des Ronin 4D Videosenders mit dem DJI Videoempfänger: |
Audio-Eingangsformat | SDI integriert, HDMI integriert |
Audio-Ausgangsformat | PCM |
Videoübertragungssystem | O3 Pro |
Max. Video-Bitrate | 50 MBit/s |
Latenz der Videoübertragung | 70 ms |
Videocodierungsformat | H.264 |
Max. Übertragungsreichweite | 4 km |
Max. Bandbreite | 40 MHz |
Betriebstemperatur | -10 °C bis 45 °C |
Kameramodelle für gespiegelten Steuerungsmodus | ZV1/A7 III/A7S III/A7M III/A7R III/A7R IV/A7 IV/FX3/A7S II/A6600/A6400 und alle Sony-Kameras, die BRAVIA (HDMI-Steuerung) unterstützen. |
Videosender-Anschlüsse |
|
3G-SDI Loop-Out Anschluss | Unterstützt die Ausgabe von 1080p/60 fps Videos |
3G-SDI Eingang | Unterstützt die Ausgabe von 1080p/60 fps Videos |
HDM 1.4 Typ-A Eingang | Unterstützt die Ausgabe von 1080p/60 fps Videos |
USB-C-Anschluss | Für Sprachanrufe und Firmware-Aktualisierungen |
Stromeingang | 6,8 - 17,6 V Stromeingang (inkl. CAN-Eingang und -Ausgang und Verbindung mit DJI Master Wheels und DJI Force Pro) |
Videoempfänger-Ports |
|
3G-SDI Ausgang | Unterstützt die Ausgabe von 1080p/60 fps Videos |
HDMI 1.4 Typ-A Ausgang | Unterstützt die Ausgabe von 1080p/60 fps Videos |
USB-C-Anschluss | Für Sprachanrufe und Firmware-Aktualisierungen |
Stromeingang | 6,8 - 17,6 V Stromeingang (inkl. CAN-Eingang und -Ausgang und Verbindung mit DJI Master Wheels) |
Anschlüsse für High Bright Monitor |
|
3,5-mm Stereobuchse | Audio in Echtzeit überprüfen |
MicroSD-Kartensteckplatz | Für interne Aufnahme und Wiedergabe auf dem Monitor |
HDMI 2.0 Typ-A Eingang | Unterstützt den Eingang von 4K/60 fps Videos |
USB-C-Anschluss | Für Webcam- und Firmware-Aktualisierungen |
Stromeingang | 6,8 V - 17,6 V Stromeingang (einschließlich CAN-Eingang und -Ausgang und Verbindung für DJI Master Wheels und DJI Force Pro |
HDMI 1.4 Typ-A Ausgang | Unterstützt die Ausgabe von 1080p/60 fps Videos |
3G-SDI Ausgang | Unterstützt die Ausgabe von 1080p/60 fps |
Maße | Videosender: 8,7 x 12,7 x 2,6 cm (ohne Antennen) Sehr heller Funkmonitor: 21,3 x 13,5 x 5,1 cm (ohne Antennen) |
Gewicht | Videosender: Ca. 350 g (ohne Antennen) Sehr heller Funkmonitor: Ca. 727 g (ohne Antennen) |
Hinweise | 1. Gemessen bei Raumtemperatur (25 °C) mit voll aufgeladenem WB37-Akku. 2. Gemessen bei Videoaufnahmen mit 1080p/60fps. 3. Gemessen bei Videoaufnahmen mit 1080p/24fps. 4. In offenen Umgebungen ohne Hindernisse oder Störungen. |
