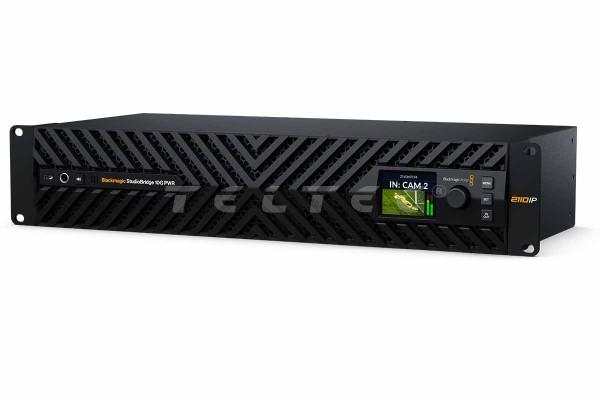

Blackmagic Design StudioBridge 10G PWR

Die Blackmagic Design StudioBridge 10G PWR ist eine Schnittstelle für SMPTE-2110-IP-Workflows, die acht 10G-Ethernet-Verbindungen in ein redundantes 100G-Ethernet-System integriert. Sie ermöglicht die Anbindung von mehreren 10G-Ultra-HD-Geräten an eine zentrale 100G-Infrastruktur. Das System verfügt über zwei 100G QSFP28-Anschlüsse für redundante Netzwerke gemäß SMPTE 2022-7 sowie acht 10G RJ45-Ports mit PoE++, die jeweils bis zu 90 Watt Leistung zur Versorgung kompatibler Geräte bereitstellen. Die Verarbeitung unterstützt bis zu 8 Ultra HD oder 8 HD Kanäle pro 100G-Verbindungspaar. Audio wird mit bis zu 16 eingebetteten Kanälen pro Videostream über 10G- und 100G-Verbindungen übertragen. Die StudioBridge 10G PWR unterstützt die Standards SMPTE 2110-20, 2110-21, 2110-30 und 2110-40 sowie SMPTE 2022-7. Für die Synchronisation wird PTP (IEEE 1588-2008 / ST 2059) verwendet. Die Netzwerksteuerung erfolgt über NMOS IS-04 und IS-05. Das System arbeitet mit 10-Bit 4:2:2 YUV und unterstützt die Farbräume Rec. 709 und Rec. 2020. Eine automatische Erkennung von HD und Ultra HD ist integriert. Zur Steuerung stehen ein 1G RJ45-Port für NMOS, ein USB-C-Anschluss für Konfiguration und Updates sowie ein integriertes 2,2" LCD-Display mit Bedienelementen zur Verfügung. Das Gerät ist als 2 HE Rackeinheit ausgeführt und verfügt über zwei redundante Netzteile (IEC C14).

Hauptmerkmale

• Schnittstelle zwischen 8× 10G und 100G SMPTE-2110 Netzwerken

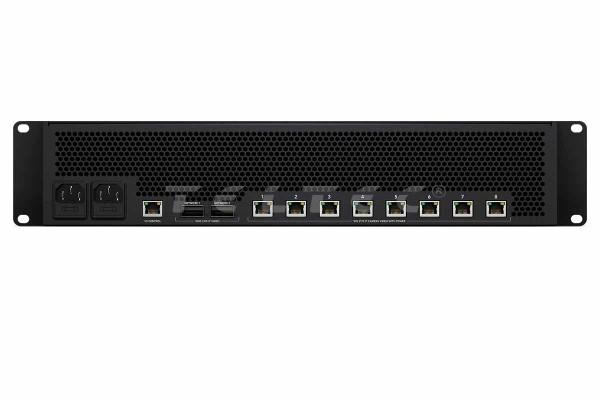

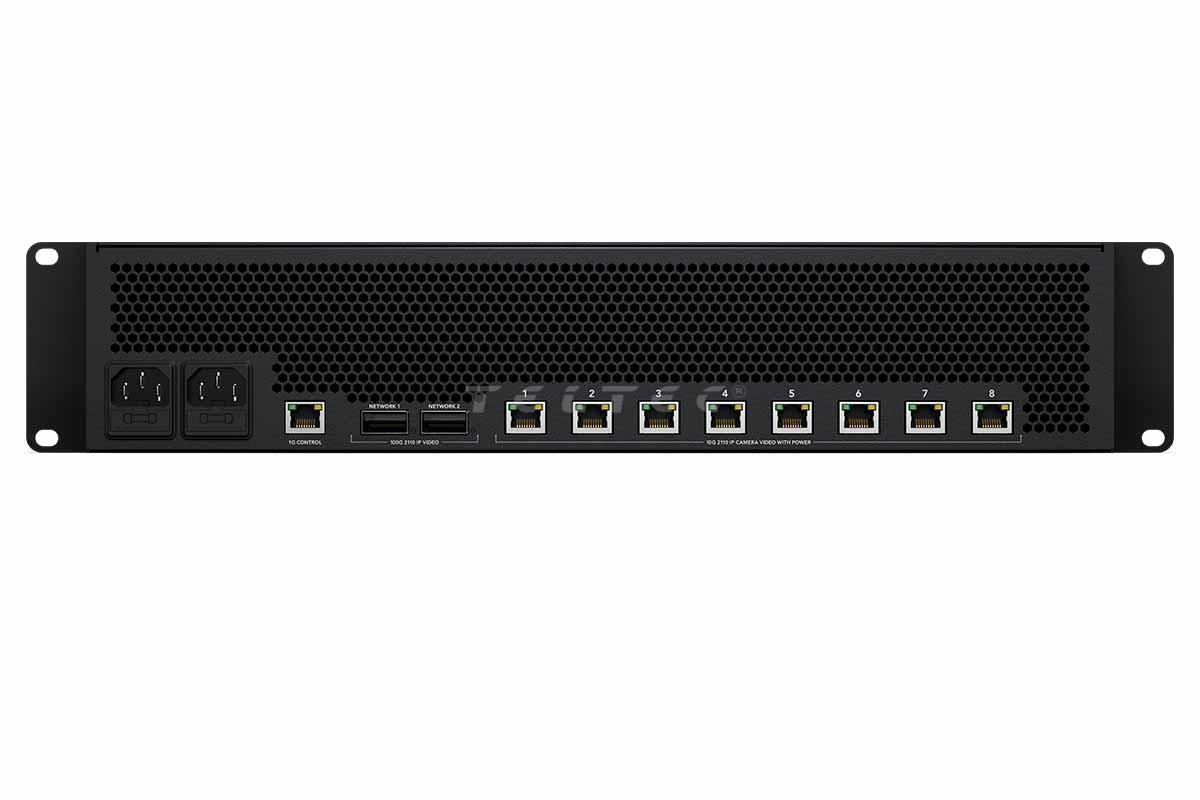

• 2× 100G QSFP28 mit SMPTE 2022-7 Redundanz
• 8× 10G RJ45 mit PoE++ (bis zu 90 W pro Port)
• Unterstützung von bis zu 8 Ultra HD oder HD Kanälen
• 16 Audiokanäle pro Videostream (embedded)
• SMPTE 2110 (20/21/30/40) Unterstützung
• PTP (IEEE 1588 / ST 2059) Synchronisation
• NMOS IS-04 / IS-05 für Netzwerksteuerung
• 10-Bit 4:2:2 YUV, Rec. 709 / Rec. 2020
• Automatische HD/UHD-Erkennung

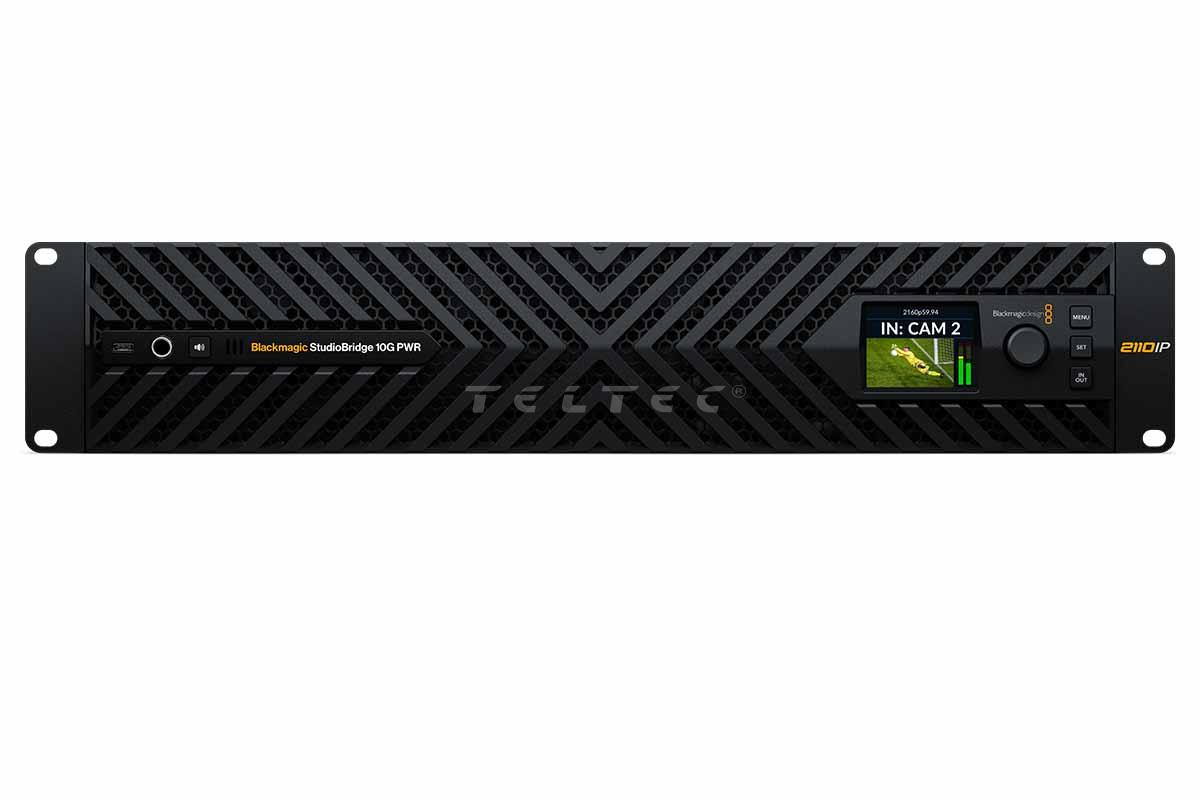

• Frontpanel mit 2,2" LCD und Bedienelementen
• 2 HE Rackdesign mit redundanter Stromversorgung

Lieferumfang

• 1x Blackmagic Design StudioBridge 10G PWR

Garantie

• 1 Jahr Herstellergarantie

Technische Daten
