Blackmagic Design StudioBridge 100G

100G SMPTE-2110 IP-Bridge zur Integration von SDI in Broadcast-Netzwerke

: 12351963_0 : 12351963_1
12351963_0
12351963_1

NAB
Blackmagic Design
Artikelnummer: 12351963
€ 2.239,50
Brutto:€ 2.665,01
zzgl. Versandkosten
Leasing:* mtl. ab 42,64 €
Lieferzeit:
jetzt vorbestellen
jetzt vorbestellen
Alternativen auf Lager
Auf die Wunschliste
Beschreibung Beratung Medien Infos zu Hersteller & Produktsicherheit
Beschreibung
Die Blackmagic Design StudioBridge 100G ist eine zentrale Lösung zur Integration von... mehr
Menü schließen
Produktinformationen "Blackmagic Design StudioBridge 100G"

Die Blackmagic Design StudioBridge 100G ist eine zentrale Lösung zur Integration von SDI-Signalen in SMPTE 2110 IP-basierte Broadcast-Infrastrukturen. Sie ermöglicht den Übergang von klassischen Videoverbindungen zu modernen IP-Workflows und eignet sich für den Einsatz in professionellen Studio- und Produktionsumgebungen. Die StudioBridge 100G nutzt eine 100G Ethernet-Anbindung und ist darauf ausgelegt, große Mengen an Video-, Audio- und Metadatenströmen innerhalb eines Netzwerks zu verarbeiten. Durch die Unterstützung von SMPTE 2110 werden Video, Audio und Zusatzdaten getrennt übertragen, was eine flexible Signalverarbeitung und Verteilung innerhalb komplexer Produktionssysteme ermöglicht. Das System ist für den Einsatz in IP-basierten Broadcast-Workflows konzipiert und erlaubt die Integration bestehender SDI-Geräte in eine netzwerkbasierte Infrastruktur. Dadurch können Signale zentral verwaltet, verteilt und in Echtzeit verarbeitet werden. Die StudioBridge 100G ist Teil der Blackmagic 2110 IP Converter Plattform und unterstützt den Aufbau skalierbarer Produktionsumgebungen, in denen mehrere Geräte und Signalquellen effizient über ein gemeinsames Netzwerk verbunden werden.

Hauptmerkmale

  • Bridge-Lösung für SDI zu SMPTE 2110 IP-Workflows
  • 100G Ethernet-Anbindung für hohe Bandbreite
  • Getrennte Übertragung von Video, Audio und Metadaten
  • Integration von SDI-Geräten in IP-basierte Systeme
  • Skalierbare Infrastruktur für Broadcast-Umgebungen
  • Teil der Blackmagic 2110 IP Converter Plattform
  • Geeignet für Studio-, Live- und Produktionsanwendungen

Lieferumfang

  • 1x Blackmagic Design StudioBridge 100G

Garantie

  • 1 Jahr Herstellergarntie

Technische Daten

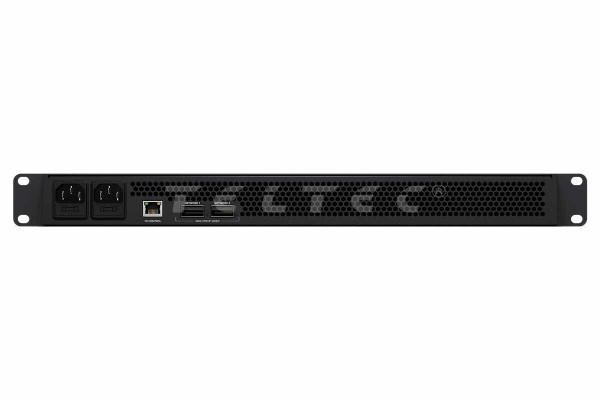

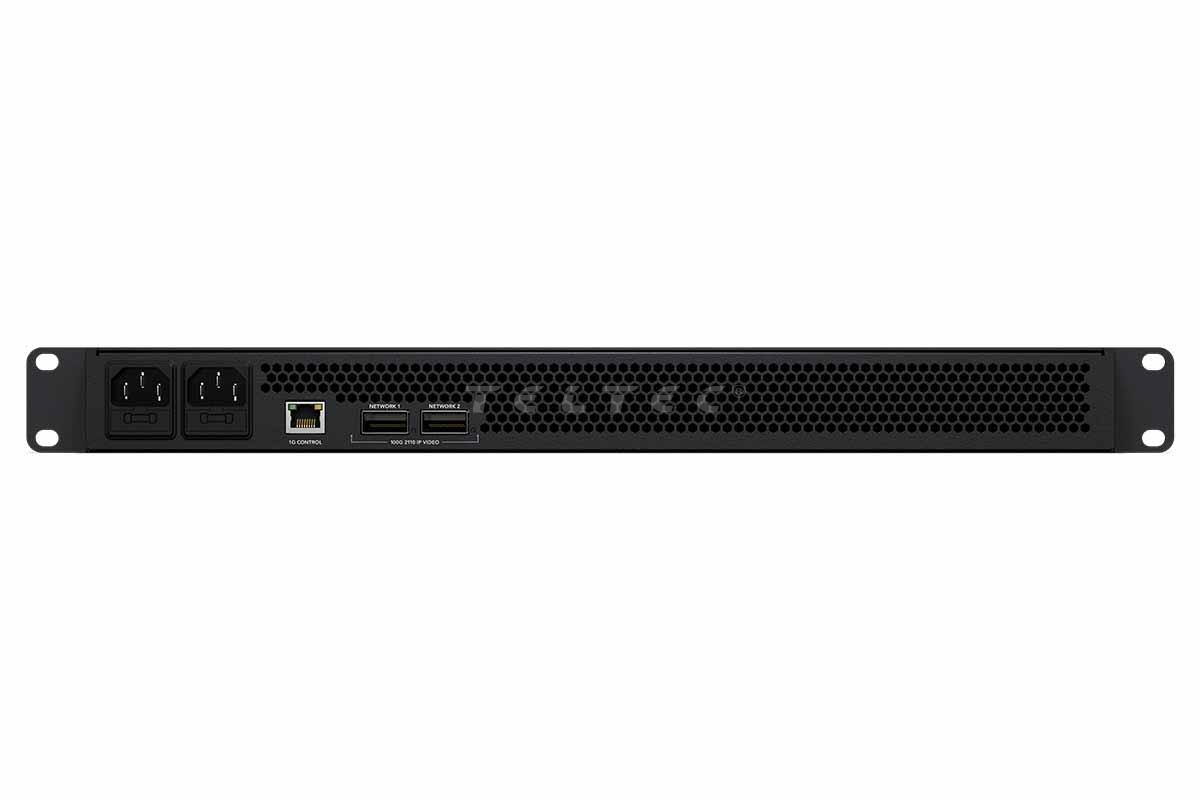

Anschlüsse


100G 2110 IP-Netzwerke

2 x 100G QSFP28-Netzwerkanschlüsse

Unterstützt die redundante Übertragung von IP-Streams gemäß ST 2022-7 über die beiden „100G 2110 IP Video“-Netzwerkanschlüsse.
100G 2110 IP-Kamera 2 x 100G QSFP28-Kameraanschlüsse
Sender und Empfänger pro 100G-Paar

1 x 100G URSA Cine

oder

2 x URSA Cine Immersive / URSA Immersive
10G 2110 IP-Netzwerke

2 x 10G SFP-Glasfaseranschlüsse

2 x 10G RJ45-Anschlüsse
Sender und Empfänger pro 100G-Paar 8 x Ultra HD oder HD
1G-Steuerungsnetzwerk 1 x 1G RJ45 für NMOS-Steuerung, Konfiguration und Software-Updates
Eingänge für SMPTE ST-2110 IP-Audio 16 Kanäle eingebettetes Audio in jedem 2110 IP-Videostream über 100G- und 10G-Ethernet
Ausgänge für SMPTE ST-2110 IP-Audio 16 Kanäle eingebettetes Audio in jedem 2110 IP-Videostream über 100G- und 10G-Ethernet
Multirate-Unterstützung Automatische Erkennung von HD, Ultra HD und 4K
Computerschnittstelle 1 x USB-C für Konfiguration und Firmware-Updates
Stromversorgung 2 x IEC C14-Stromeingänge

Videonormen


HD-Videonormen 720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
1080PsF/25; 1080PsF/29,97; 1080PsF/30
Ultra-HD-Videonormen 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
8K-Videonormen 8160 × 7200 × 2 Stereo-Immersiv
SMPTE-Konformität SMPTE 2110‑20; SMPTE 2110‑21; SMPTE 2110‑30; SMPTE 2110‑40; SMPTE 2022-7
Farbgenauigkeit 10-bit 4:2:2 YUV
Farbräume Rec. 709, Rec. 2020
Automatische SDI-Umschaltung Erkennt HD und Ultra HD automatisch

IP-Videokonformität


SMPTE 2110-20 (Unkomprimiertes Video) IGMP v2
SMPTE 2110-21 (Traffic-Shaping)

Sender: Schmalband

Empfänger: Schmalband, Breitband, synchron, asynchron
SMPTE 2110-30 (PCM) Audio-Konformitätsstufe: Stufe C
SMPTE 2110-40 (Zusatzdaten) Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Umfasst RP 188/SMPTE 12M-2, Untertitel und statische HDR-Metadaten
Codec Der Blackmagic IP10-Codec ist optional für 2160p59,94 und 2160p60 als 2110-IP-Video verfügbar
Precision Time Protocol (PTP)

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2
NMOS IS-04: Erkennung und Registrierung

v1.3.2

Peer-to-peer via mDNS/DNS-SD
NMOS IS-05 Verbindungsverwaltung v1.1.2
NMOS BCP-002-01 Natürliche Gruppierung
NMOS BCP-004-01 Funktionen des Empfängers

Bildschirme

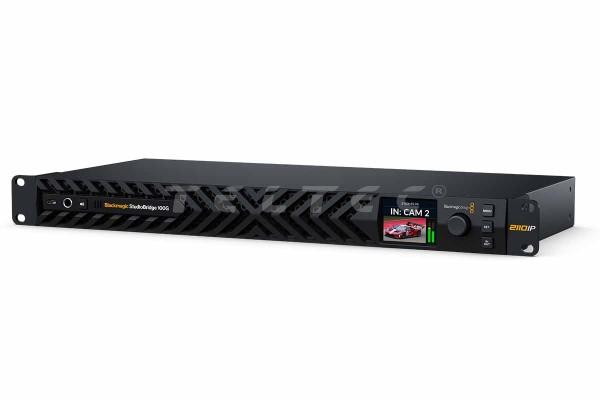

Bildschirme Integriertes 2,2-Zoll-LCD-Display zur Anzeige von Video, Audio, Videostandard und Timecode sowie der Menüeinstellungen. Mit dem Suchrad können Sie zwischen allen verfügbaren Eingängen hin- und herspringen und die Anzeige auf dem Frontpanel verfolgen

Steuerung


Integrierte Frontblende 2,2-Zoll-Farbdisplay, Bedienfeld mit 3 Tasten und Drehregler zur Einstellung von Quelle und Ziel sowie für Menüeinstellungen
Externe Steuerung RJ-45 Ethernet und USB-C

Betriebssysteme


Mac Mac 15.0 Sequoia,
Mac 26.0 Tahoe oder höher
Windows Windows 11

Strombedarf


Stromversorgung 2 interne Netzteile mit 100–240 V Wechselstrom, 50/60 Hz
Stromeingänge 2 x IEC-C14-Steckdosen
Energieverbrauch TBC

Physische Installation


Physische Installation 1 Rack Einheit

Umgebung


Betriebstemperatur 5° bis 40° C
Lagerungstemperatur -20° bis 45° C
Relative Luftfeuchtigkeit 0% - 90% nicht kondensierend

Physische Spezifikationen


Maße 482,6 x 218 x 44,2 mm
Gewicht ca.
