Blackmagic Design Ethernet Switch 820

100G Ethernet Switch mit 8× QSFP28, 2× 10G und PTP für SMPTE-2110 Workflows

: 12351953_0 : 12351953_1 : 12351953_2
12351953_0
12351953_1
12351953_2

NAB
Blackmagic Design
Artikelnummer: 12351953
€ 2.071,43
Brutto:€ 2.465,00
zzgl. Versandkosten
Leasing:* mtl. ab 39,44 €
Lieferzeit:
jetzt vorbestellen
jetzt vorbestellen
Alternativen auf Lager
Auf die Wunschliste
Beschreibung Beratung Medien Infos zu Hersteller & Produktsicherheit
Beschreibung
Der Blackmagic Design Ethernet Switch 820 ist ein hochperformanter Netzwerk-Switch für... mehr
Menü schließen
Produktinformationen "Blackmagic Design Ethernet Switch 820"

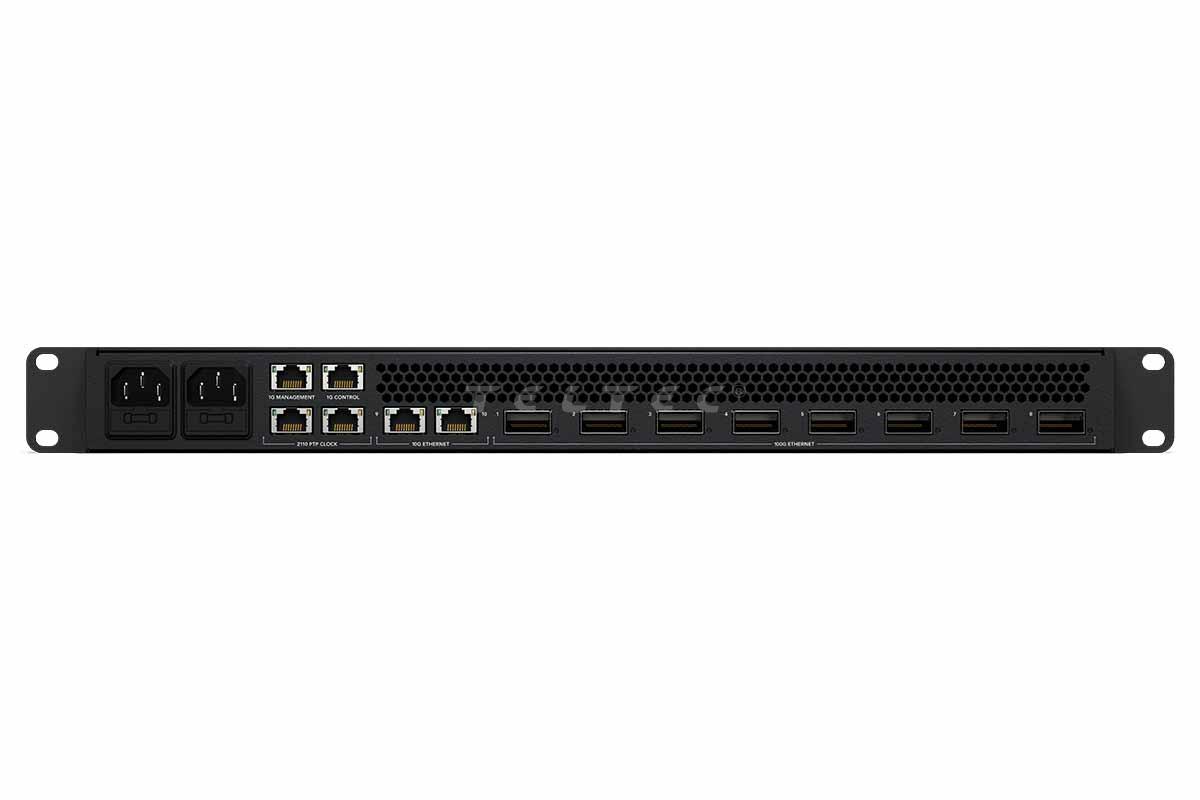

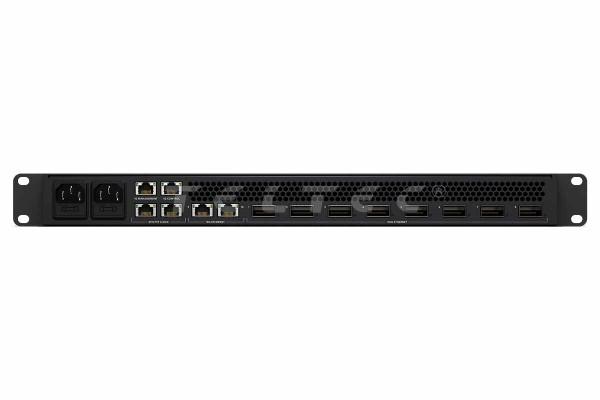

Der Blackmagic Design Ethernet Switch 820 ist ein hochperformanter Netzwerk-Switch für SMPTE-2110-IP-Workflows. Er wurde für den Einsatz in Broadcast-Umgebungen entwickelt und bietet geringe Latenz sowie hohe Datenraten für den Transport von Video-, Audio- und Metadatenströmen über IP. Das Gerät verfügt über acht 100G-Ethernet-Ports (QSFP28) sowie zwei 10G-Ethernet-Ports (RJ45) und ermöglicht damit die Anbindung leistungsstarker Produktionssysteme. Alle Anschlüsse befinden sich auf der Rückseite, wodurch eine strukturierte und geschützte Verkabelung gewährleistet wird. Für die Integration in IP-basierte Produktionsumgebungen stehen ein separater 1G RJ45-Port für NMOS-Steuerung sowie ein dedizierter 1G Management-Port für Konfiguration und Firmware-Updates zur Verfügung. Zusätzlich sorgen zwei redundante PTP-Referenzanschlüsse für die Synchronisation gemäß SMPTE-Standards. Der Switch unterstützt Precision Time Protocol (PTP, IEEE 1588-2008) sowie SMPTE ST 2059 für präzise Timing-Synchronisation. Für Netzwerkmanagement und Geräteintegration werden NMOS IS-04 und IS-05 unterstützt. Auf der Frontseite befindet sich ein integriertes 2,2" LCD-Display, das Informationen zu Video, Audio, Timecode sowie Netzwerkauslastung und Portstatus anzeigt. Die Bedienung erfolgt über ein 3-Tasten-Panel mit Drehregler. Das Gerät ist als 1 HE Rackeinheit ausgeführt und verfügt über eine Front-to-Back-Kühlung für leisen Betrieb sowie zwei redundante interne Netzteile (IEC C14).

Hauptmerkmale

  • Ethernet-Switch für SMPTE-2110 IP-Workflows
  • 8× 100G QSFP28 Ports
  • 2× 10G RJ45 Ports
  • 1× 1G NMOS-Steuerport
  • 1× 1G Management-Port
  • 2× PTP-Referenzanschlüsse (RJ45)
  • Unterstützung von PTP (IEEE 1588-2008 / ST 2059)
  • NMOS IS-04 / IS-05 für Netzwerksteuerung
  • Frontpanel mit 2,2" LCD und Bedienelementen
  • Anzeige von Portstatus und Datenverkehr
  • 1 HE Rackdesign mit redundanten Netzteilen
  • Leiser Betrieb durch Front-to-Back-Kühlung

Lieferumfang

  • 1x Blackmagic Design Ethernet Switch 820

Garantie

  • 1 Jahr Herstellergarantie

Technische Daten

Anschlüsse


100G-Ethernet-Ports 8x 100G-QSFP28-Anschlüsse
10G-Ethernet-Ports 2x 10G-RJ45-Anschlüsse
Steuernetzwerk 1x 1G-RJ45 für NMOS-Steuerung
Management Netzwerk 1x 1G-RJ45 für Konfiguration und Produktsoftware-Updates
Referenz-Netzwerk 2 x RJ45-Ethernet-Ports für 2110-PTP Clock
Leistung 2x IEC-C14-Strombuchsen

IP-Videokonformität


Precision Time Protocol (PTP)
  • IEEE 1588-2008 (PTP v2)
  • ST 2059‑1
  • ST 2059‑2
NMOS IS-04: Erkennung und Registrierung
  • v1.3.2
  • Peer-to-peer via mDNS/DNS‑SD
NMOS IS-05 Verbindungsverwaltung v1.1.2
NMOS BCP‑002‑01 natürliche Gruppierung
NMOS BCP‑004‑01 Empfängerkapazitäten

Bildschirme

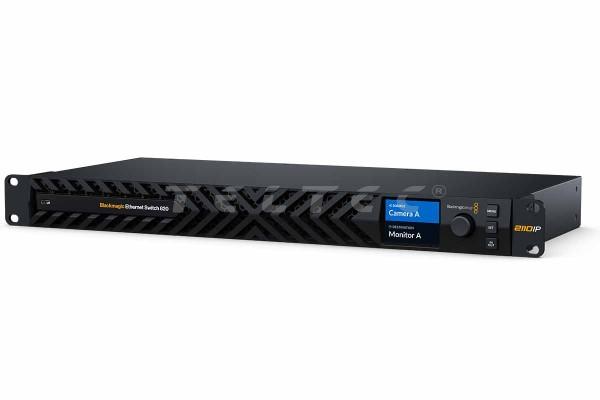

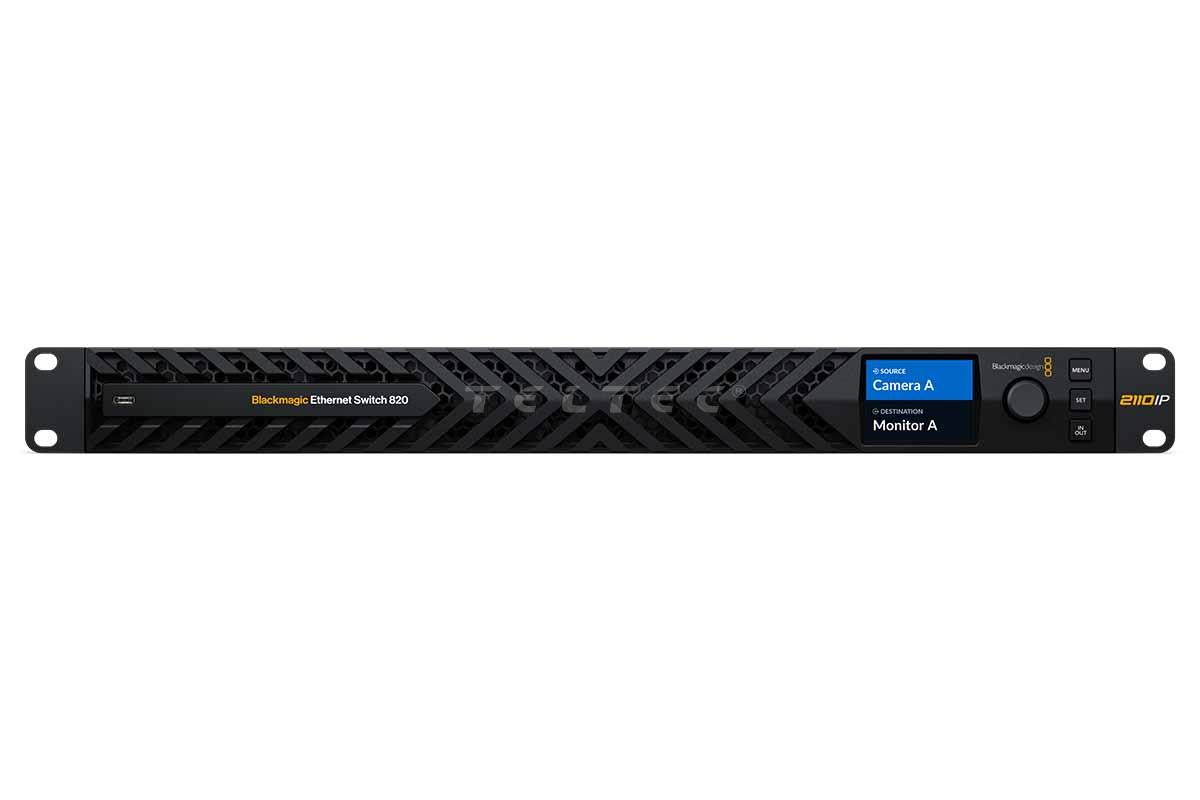

Display an der Frontblende Integriertes 2,2-Zoll-LCD fürs Monitoring von Video, Audio, Videonorm und Timecode sowie für Menüeinstellungen. Für das Scrubbing zwischen allen verfügbaren Eingaben ist der Suchlaufregler und der Monitor auf der Frontblende verwenden.
2110 IP Monitor Out Sender Anzeige des individuellen Namens des Ethernet Switch und eines Graphen für den Live-Datentransfer für jeden Port
2110 IP Monitor Out Standards 1080p/50; 1080p/59,94; 1080p/60

Steuerung


Integrierte Frontblende 2,2-Zoll-Farb-LCD, Frontblende mit 3 Tasten und ein Suchlaufregler zur Menüsteuerung und Eingabe von Einstellungen

Betriebssysteme


Mac
  • Mac 15.0 Sequoia,
    Mac 26.0 Tahoe oder höher
Windows
  • Windows 10, 64-Bit
    Windows 11

Strombedarf


Stromversorgung 2 interne 100–240V-AC-Netzteile mit 50/60 Hz
Stromeingang 2x IEC C14-Buchsen
Energieverbrauch TBA

Physische Installation


Physische Installation 1 HE

Umgebung


Betriebstemperatur 5° C - 40° C
Lagerungstemperatur ‑20° C- 45° C
Relative Luftfeuchtigkeit 0 % - 90 % nicht kondensierend

Physische Spezifikationen


Maße 482,6 x 216 x 44,2 mm
Gewicht TBC
