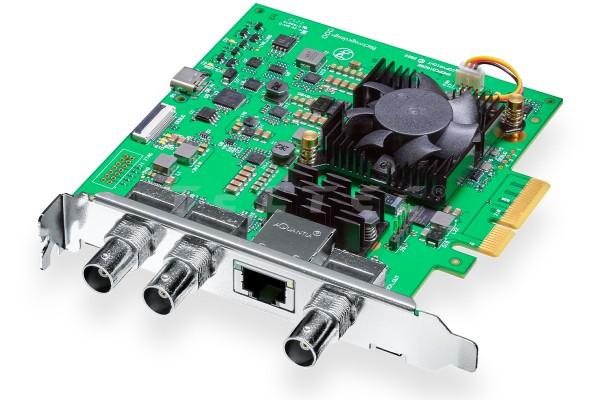

Blackmagic Design DeckLink IP/SDI HD
PCI-Expresskarte, zwei richtungskonfigurierbaren 3G-SDI Anschlüssen zur 2110-IP-Einbindung über RJ45
Die Blackmagic Design DeckLink IP/SDI HD kann sowohl an 3G-SDI- als auch 2110-IP-Systeme angeschlossen werden. Es hat zwei Aufnahme- und Wiedergabekanäle zur 2110-IP-Einbindung via RJ45-Ethernet, zwei richtungskonfigurierbare 3G-SDI-Anschlüsse und einen Referenzausgang. Es ist speziell für die Arbeit mit Video in höchster Bildqualität entwickelt und unterstützt die Aufnahme und Wiedergabe in gängigen Videoformaten wie Apple ProRes, DNxHD und sogar unkomprimiertem 10-Bit-Video sowie die Videonormen 525i, 625i, 720p, 1080i und 1080p bis 1080p60.
Hauptmerkmale
- 10G-Ethernet Anschluss: Unterstützt 2 Eingabe- und 2 Ausgabekanäle bis zu 1080p/60 mit 16 Audiokanälen
- PCI Express mit 4 Lanes Generation 2, kompatibel mit 4-, 8- und 16-Lane PCI-Express-Steckplätzen
- kann sowohl an 3G-SDI- und 2110-IP-Systeme angeschlossen werden
- Unterstützt die Aufnahme und Wiedergabe in gängigen Videoformaten wie Apple ProRes, DNxHD und sogar unkomprimiertem 10-Bit-Video
- Farbgenauigkeit: 4:2:2 YUV (8 Bit, 10 Bit) in allen Modi und 4:4:4 RGB (8 Bit, 10 Bit, 12 Bit) in allen Modi bis 1080p/30
- Video Sampling mit 4:2:2 und 4:4:4
- Audio Sampling: 48 kHz bei 24 Bit
- Hardwaregestützte Umrechnung des Farbraums in Echtzeit
- Farbräume: REC.601, REC.709, REC.2020
- Kompatibel mit DaVinci Resolve, Adobe Premiere Pro, Avid Pro Tools, Steinberg Cubase, Avid Media Composer, Apple Final Cut und weiteren
Lieferumfang
- 1x Blackmagic Design DeckLink IP/SDI HD
Garantie
- 3 Jahre eingeschränkte Herstellergarantie
Technische Daten
Anschlüsse |
|
SDI Ports |
2 bidirektionale 12 Bit SD/HD-Anschlüsse unabhängig als Ein- oder Ausgang konfigurierbar 16 Audiokanäle eingebettet in SD und HD |
10G-Ethernet-Port |
1 x 10GBase-T 10G-Ethernet unterstützt 2 Eingabekanäle und 2 Ausgabekanäle, jeweils bis 1080p/60 mit 16 Audiokanälen |
Sync-Ausgang | Für Tri-Sync oder Black Burst |
Computer-Schnittstelle | PCI Express mit 4 Lanes Generation 2, kompatibel mit 4-, 8- und 16-Lane PCI-Express-Steckplätzen |
Unterstützte Codecs |
|
Unterstützte Codecs | AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, ‑DNxHR und DNxHD,‑ Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, unkomprimiertes 8 Bit 4:2:2, unkomprimiertes 10 Bit 4:2:2, unkomprimiertes 10 Bit 4:4:4 |
Software |
|
Inbegriffene Software | Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility und Blackmagic Treiber für Mac OS und Windows Media Express, Blackmagic Desktop Video Utility und Blackmagic Treiber für Linux |
Produktsoftware-Upgrade | In die Softwaretreiber integrierte Firmware wird beim Systemstart oder über Updater-Software geladen |
Physische Installation | PCI Express 4 Lane Generation 2, kompatibel mit 4- und 8-Lane PCI-Express-Steckplätzen für Mac OS, Windows und Linux. Mac-OS-Systeme erfordern einen Mac-Pro-Computer mit PCI-Express-Steckplätzen. Bitte sehen Sie die vollständigen Systemanforderungen auf den Support-Seiten ein |
Software-Anwendungen |
|
Software-Anwendungen |
|
Weitere unterstützte Anwendungen |
The Foundry Nuke, Grass Valley Edius, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Burst Video WebClip2Go & [REC]Marker, Zoom Dies sind Anwendungen von Drittanbietern. Informieren Sie sich bei Ihrem Softwarevertreiber über die Kompatibilität. |
Videonormen |
|
SD-Videonormen | 525i/59,94 NTSC; 625i/50 PAL |
HD-Videonormen | 720p/50; 720p/59,94; 720p/60 1080i/50; 1080i/59,94; 1080i/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59; 1080p/59,94; 1080p/60 1080PsF/23,98*; 1080PsF/24*; 1080PsF/25*; 1080PsF/29,97*; 1080PsF/30* * Nur PsF SDI |
SDI-Konformität | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M, Level A und B ITU‑R BT,656 und ITU‑R BT,601. |
Unterstützte SDI-Metadaten | RP 188/SMPTE 12M-2 und Closed Captioning |
Audioabtastung | Standard-Fernsehabtastrate von 48 kHz und 24 Bit |
Farbgenauigkeit | 8-, 10- und 12-Bit-RGB 4:4:4 in allen Modi bis 1080p/30 sowie 8- und 10-Bit-YUV 4:2:2 in allen Modi |
Farbräume | REC 601, REC 709, REC 2020 |
HDR-Unterstützung | Statisches HDR-Metadaten-Packing, HLG- und PQ-Transfermerkmale |
IP Video Compliance |
|
SMPTE 2110-20 (Unkomprimiertes Video) | IGMP v2 |
SMPTE 2110-21 (Traffic-Shaping) |
|
SMPTE 2110-30 (PCM) | Audio-Konformität: Stufe C |
SMPTE 2110-40 (Zusatzdaten) | Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Inklusive RP 188/SMPTE 12M-2, geschlossene Untertitel und statische HDR-Metadaten |
Precision Time Protocol (PTP) |
|
NMOS IS-04: Erkennung und Registrierung |
|
NMOS IS-05 Verbindungsverwaltung | v1.1.2 |
NMOS BCP-002-01 | Natürliche Gruppierung |
NMOS BCP-004-01 | Empfängerkapazität |
Verarbeitung |
|
Farbraumkonvertierung | Hardwarebasiert in Echtzeit |
Echtzeit-Effekte | DaVinci Resolve, Final Cut Pro interne Effekte. Adobe Premiere Pro CC Mercury Playback Engine Effekte. Avid Media Composer interne Effekte |
Betriebssysteme |
|
Mac | Mac Monterey 12.0, Mac Ventura 13.0 oder höher |
Windows | Windows 10, 64-Bit Windows 11 |
Linux | Linux |
Strombedarf |
|
Stromverbrauch | 10 Watt |
Umgebung |
|
Betriebstemperatur | 5–40 °C |
Lagerungstemperatur | -20–45 °C |
Relative Luftfeuchtigkeit | 0–90 % nicht kondensierend |
Physische Installation |
|
Physische Installation | PCI Express in voller Höhe |
Physische Spezifikationen |
|
Maße | Länge 137,6 mm |
Gewicht | ca. 159 g |
