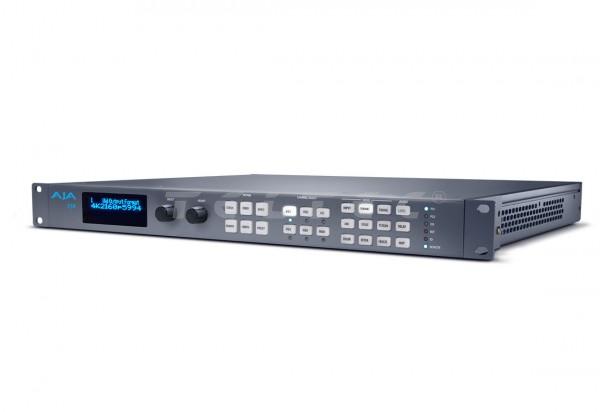

AJA FS4

Mehrkanal 4K/HD/SD Frame Synchronizer

Artikelnummer: 12261831
€ 4.926,35
Brutto:€ 5.862,36
UVP*: 6.229,57 €
Aktion -21%
Leasing:* mtl. ab 93,11 €
Lieferzeit:
auf Lager, bis zu 3 Werktage
auf Lager, bis zu 3 Werktage
Auf die Wunschliste
Der AJA FS4 ist ein 4-Kanal 2K/HD/SD oder 1-Kanal 4K/Ultra HD Frame Synchronizer und... mehr
Produktinformationen "AJA FS4"

Der AJA FS4 ist ein 4-Kanal 2K/HD/SD oder 1-Kanal 4K/Ultra HD Frame Synchronizer und Up/Down/Cross-Konverter und bildet somit das neuste Flagschiff von AJAs Frame Synchronizer und Konverter. Er bietet Vielfalt und Konnektivität in einem kleinen 1RU Frame für alle 4K/UHD und 2K/HD/SD Anwendungen. Mit einer breiten Anzahl an Anschlussmöglichkeiten sowohl für Video als auch Audio kann das FS4 vier Signale von seperaten Geräten in 2K/HD und SD oder einem Gerät in 4K / UHD verarbeiten. Somit bietet er maximale Flexibilität für 4K / UHD Produktionen.

Hauptmerkmale

  • Frame Synchronizer und Up/Down/Cross-Konverter
  • 1 Kanal Modus für 4K / UHD Konvertierungen
  • 4 Kanal Modus für 4 x 2K/HD/SD Konvertierungen
  • Verbessertes Interface für einfache und schnelle Bedienung
  • Hohe Konnektivität durch BNC und SFP Eingänge und erhältlichen Anschluss-Optionen
  • Audio Flexibilität durch MADI Standard

Lieferumfang

  • 1x AJA FS4

Technische Daten

Betriebsmodi
  • Vier unabhängige 2K, HD oder SD Video Prozessoren
  • Ein 4K, UHD, 2K, HD oder SD Video Prozessor
Videoformate
  • (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1920 x 1080i 50, 59.94, 60
  • (HD) 1280 x 720p 50, 59.94, 60
  • (SD) 525i 59.94
  • (SD) 625i 50
  • YCbCr, 4:2:2, 10-bi
Digitale Videoeingänge
  • 4 x 3G-SDI Eingänge, 4 x BNC
  • 4 x 3G-SDI Eingänge, 4 x Fiber oder HD-BNC (optionale SFP Module)
  • SFP Fiber Module, 3G-SDI, Dual LC, Single LC, oder Single SC, SMPTE-297
  • SFP Fiber Modul, 12G/6G-SDI, Dual LC, SMPTE-297
  • SFP Coax Modul, 12G/6G-SDI, Dual HD-BNC
  • 12G/6G/3G/HD/SD, SMPTE-259/292/424/2081/2082
  • Single Link 12G/6G-SDI (mit optionalem SFP Modul)
  • Quad Link 3G-SDI Level A oder B-DL (4 x 3G), SMPTE-425-5
  • Dual Link 3G-SDI Level B-DS (2 x 3G), SMPTE-425-3
  • Single Link 3G-SDI Level A, B-DL, oder B-DS, SMPTE 425
  • Quad Link HD-SDI (4 x 1.5G)
  • Dual Link HD-SDI (2 x 1.5G), SMPTE-372
  • Single Link HD/SD
  • Quadrant (Square Division) oder 2SI (Two Sample Interleave) 4K/UltraHD Eingang mit Pixel Mapping
  • 8 x 1 Selector Feeds Video Prozessor(en)
Digitale Videoausgänge
  • 4 X 3G-SDI Ausgang, 4 x BNC
  • 4 x 3G-SDI Ausgang, 4 x Fiber oder HD-BNC (optionale SFP Module)
  • SFP Fiber Module, 3G-SDI, Dual LC, Dual LC CWDM, Single LC, oder Single SC, SMPTE-297
  • SFP Fiber Modul, 12G/6G-SDI, Dual LC, SMPTE-297
  • SFP Coax Modul, 12G/6G-SDI, Dual HD-BNC
  • 12G/6G/3G/HD/SD, SMPTE-259/292/424/2081/2082
  • Single Link 12G/6G-SDI (mit optionalem SFP Modul)
  • Quad Link 3G-SDI Level A oder B-DL (4 x 3G), SMPTE-425-5
  • Dual Link 3G-SDI Level B-DS (2 x 3G), SMPTE-425-3
  • Single Link 3G-SDI Level A, B-DL, oder B-DS, SMPTE 425
  • Quad Link HD-SDI (4 x 1.5G)
  • Dual Link HD-SDI (2 x 1.5G), SMPTE-372
  • Single Link HD/SD
  • Quadrant (Square Division) oder 2SI (Two Sample Interleave) 4K/UltraHD Ausgang mit Pixel Mapping
Digitale Monitorausgänge
  • 1 x BNC, 1 x 3G-SDI Ausgang
  • 3G-SDI/HD/SD, SMPTE-259/292/424, 10-bits
  • 1 x HDMI, 1 x HD Ausgang
  • 2K/HD/SD, HDMI v1.4a
  • Monitored Video Processor Ausgang (Video und Audio) wird simultan auf beiden Anschlüssen ausgegeben
  • 4K/UltraHD Down-konvertiert zu 2K/HD
  • Crop Control am HDMI Ausgang
Video-Prozessing
  • Bewegungsadaptives De-Interlacing
  • Proc Amp Steuerung
  • Farbkorrektur
  • Legalizer
  • Framerate Konvertierung/Film Cadence Entfernung/Einfügen (3:2, 1:2, 2:1, 2:3)
  • Einstellbares Delay von 0-6 Frames mit H und V Timing Controls
  • Closed Caption Konvertierung (CEA-608/CEA-708)
  • AFD Eingangs Detektion, Down-Convert Steuerung, und Ausgang durchschleifen oder überschreiben
  • Freeze (manual oder bei Signalverlust) zu schwarz oder letztes gutes Frame
  • Matte Generator zum Hintergrund Füllen
  • Video Test Generator
  • Nominal Video Delay
  • 4K/UltraHD, 3 Frames (LFR), 6 Frames (HFR)
  • HD/SD, 2 Frames (LFR), 4 Frames (HFR)
Formatumwandlung
  • Konvertierung von jedem unterstützten Eingangsformat zu jeden unterstützten Ausgangsformat mit der selben Framerate bzw. Vielfache davon, beispielsweise:
  • 59.94 <-> 29.97 <-> 23.98
  • 50 <-> 25
  • 60 <-> 30 <-> 24
Skalierung

Unterstützt in 2K/HD und SD Formaten:

  • Zoom rein und raus
  • Reposition
  • Region of Interest (ROI)
Up-Konvertierung
  • Hardware 10-bit
  • Zoom 14:9: resultiert in einem 4:3 Bild, das sanf gezoomt wird, um ein 14:9 Bild mit schwarzen Balken an den Seiten zu füllen
  • Zoom Letterbox: Bild wird aufgezoomt, um das Vollbild zu füllen
  • Zoom Wide: Kombination aus Zoom und horizontaler Streckung des Bildes, um ein 16:9 Bildschirm zu füllen
Down-Konvertierung
  • Hardware 10-bit
  • Anamorphotisch: Fullscreen
  • Letterbox: Bild wird verkleinert, indem oben und unten schwarze Balken hinzugefügt werden um das gewünschte Bild-/Seitenverhältnis zu erreichen
  • Crop: Bild wird abgeschnitten um ins Ausgangsformat zu passen

Konvertierung für SD zu SD

Seitenverhältnis

  • Letterbox: Transformiert ein SD anarmorphotisches Bild in ein Letterbox Bild
  • H-Crop: Produziert eine horizontale Streckung des Bildes, transformiert anarmorphotisches SD zu Full Frame
  • SD Pillarbox: Produziert ein Bild in der mitte des Bildschirms mit schwarzen Rändern link uns rechts und einem anamorphotischem Bild in der Mitte
  • V Crop: Transformiert SD Letterbox Material zu einem anamorphotischem Bild
Digitaler Audioeingang
  • 48 kHz Sample Rate
  • 8 x SDI embedded Eingänge (jede mit 16 Kanälen)
  • 128-Kanäle, 24-bit (20-Bit SD), SMPTE-272/299
  • 8 x Balanced AES Eingänge (16-Kanäle), 1 x DB-25
  • 16-Kanäle, 24-bit, AES-3
  • 2 x MADI Eingänge, 1 BNC, 1 x ST Fiber
  • 128-Kanäle, 24-bit, AES-10
Digitaler Audioausgang
  • 48 kHz Sample Rate
  • 1 x SDI embedded Ausgänge pro Video Prozessor (jede mit 16 Kanälen)
  • 16-Kanäle (im Einzel-Video Prozessor Modus), 24-bit (20-bit SD), SMPTE-272/299
  • 64-Kanäle (in Vier -Video Prozessor Modus), 24-bit (20-bit SD), SMPTE-272/299
  • 8 x Balanced AES Ausgänge (16-Kanäle), 1 x DB-25
  • 16-Kanäle, 24-bit, AES-3
  • 2 x MADI Ausgänge, 1 BNC, 1 x ST Fiber
  • 128-Kanäle 24-bit, AES-10
Audioverarbeitung
  • 277 x 208 Mono Audio Matrix, Route 1 zu 1, 1 zu vielen
  • Eingänge: 128 Embedded, 16 AES, 128 MADI, 2 Stereo Mixdowns, 3 Tone Generator
  • Ausgänge: 64 Embedded, 16 AES, 128 MADI
  • Eingangsanpassungssteuerung für jeden Kanal
  • Gain +18 bis -18 dB in 0.5 dB Stufen
  • Phase invertiert
  • Eingangsanpassungssteuerung für jeden Kanal
  • Delay -16ms bis +1sec in 20.8 us Stufen
  • Zwei unabhängige 5.1 oder 7.1 zu Stereo Mixdown Prozessors mit Gain Einstellung
  • High Quality Sample Rate Konvertierung an allen Audio Eingängen
  • SRC Bypass für Non-PCM audio (e.g. Dolby E, AC-3, etc)
  • Audio Tone Generator (mute, 400 Hz, 1 kHz)
Referenzeingang
  • Extern, 2 x BNC
  • Looping, nonterminating
  • Blackburst oder tri-level sync
Genlock
  • an externen Reference fixieren
  • an den SDI Eingang 1 bis 8 fixieren
  • Freilaufend basierend auf Temperature Compensated Crystal Oscillator
Netzwerkschnittstelle
  • 1 x RJ-45, 10/100/1000 Ethernet
  • Embedded Web Server für Remote Control
  • SNMP

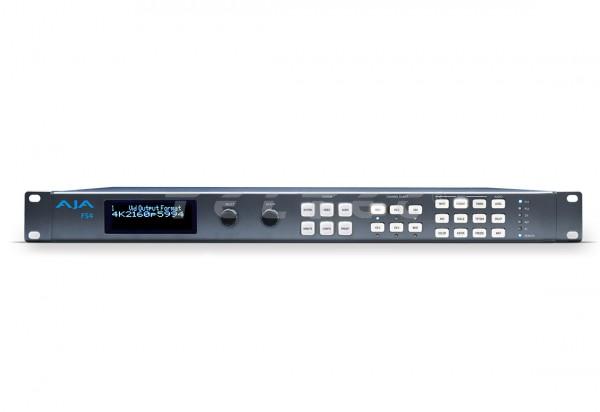

Front Panel
  • Display
  • Keypad mit Status LEDs
  • Two Rotations-/Druckknöpfe
  • umfassende Alarm-Indikatoren
Voreinstellungen Jeder Modus unterstützt 40 Voreinstellungen
GPI

1 x 25-Pin D-Anschluss

  • Vier optisch isolierte GPI Eingäneg
  • Vier optisch isolierte GPO Ausgänge
Dimensionen 17.5" x 16" x 1.75" (1RU) (444.5mm x 406.5mm x 44.4mm)
Gewicht 3,6 kg
Stromzufuhr 100-240 VAC 50/60 Hz (Dual, redundant power supplies), 55W typical; 70W max. 15A max.
Umgebung
  • Betriebstemperatur: 0 bis 40 °C (32 bis 104 ° F)
  • Lager-Tepmeratur: -40 bis 60 °C (-40 bis 140 °F)
  • Betriebs-Luftfeuchtigkeit: 10 bis 90%, nicht kondensierend
  • Betriebs-Höhe: <3,000 m (<10,000 feet)
