AJA ColorBox

Artikelnummer: 12306509

€ 1.663,03

Brutto:€ 1.979,01

UVP*: 1.982,45 €

zzgl. Versandkosten

Aktion -16%

Lieferzeit:

3-5 Werktage

Alternativen auf Lager

Auf die Wunschliste

Die leistungsstarke AJA ColorBox ist ein kompakter Konverter für Workflows rund um das... mehr

Menü schließen

Produktinformationen "AJA ColorBox"

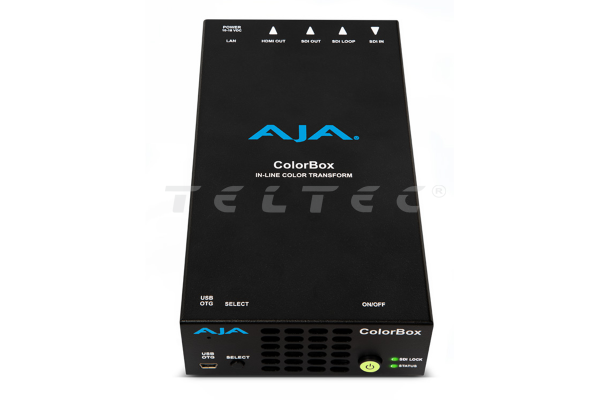

Die leistungsstarke AJA ColorBox ist ein kompakter Konverter für Workflows rund um das Farbmanagement, der speziell für die Konvertierungsanforderungen von Sendungen, Live-Events und On-Set-Anwendungen konzipiert wurde. Die Box unterstützt dabei Standard Dynamic Range (SDR), High Dynamic Range (HDR) und Wide Color Gamut (WCG) Signale. Sie nutzt 12G-SDI und HDMI 2.0 für Single-Wire 4K/UltraHD HDR bis zu 4:2:2 10-Bit 60p oder 4:4:4 12-Bit 30p mit einer einzigartigen Farbverarbeitungsstrecke. Die um den 33-Punkt-3D-LUT-Prozessor mit tetraedrischer Interpolation herum aufgebaute AJA Color Pipeline bietet zusätzliche 4x 1D-LUTs und 2x 3x3-Matrizen, die jeweils einzeln konfigurierbar sind, sogar als Proc Amps oder RGB Color Correctors. Einfache Verwaltung der Farbverarbeitungsoptionen über die Web-Benutzeroberfläche, auf die direkt über eine kabelgebundene Ethernet-Verbindung oder über eine drahtlose Verbindung über einen WLAN-USB-Adapter eines Drittanbieters zugegriffen werden kann. Die AJA ColorBox bietet Verarbeitungs-Modi von Colorfront und NBCU LUTs sowie die leistungsstarke AJA Color Pipeline. ColorBox erweitert auch weitere Fähigkeiten, indem es lizenzierbare Upgrade-Optionen für erweiterte Farbmanagement-Workflows anbietet, einschließlich BBC HLG LUTs und der brandneuen ORION-CONVERT-Engine. ColorBox von AJA bietet ebenfalls einen ausgeklügelten Testmustergenerator und Bildspeicher, der nützliche Tools in den Arbeitsablauf bringt, einschließlich der Möglichkeit, bis zu 4K-Bilder als 16-Bit-.tiff-Datei für Referenz-Standbilder in höchster Qualität aufzunehmen. Die ColorBox kann sogar Informationen auf das Bild legen, einschließlich hilfreicher benutzerdefinierbarer Textfelder. Diese Bilder können lokal auf der ColorBox oder auf einem angeschlossenen PC eines Drittanbieters gespeichert werden, auf dem eine Anwendung wie Pomfort's Livegrade Pro/Studio und Assimilate Live Looks ausgeführt wird.

Hauptmerkmale

ultraleiser Lüfter
4K/UltraHD SDR- und HDR-Pipelines für Live-Fernsehen
Colorfront Engine Live-Modus für Konvertierungen und Steuerung, die Live-Broadcast, OTT, A/V unterstützen
- SDR, HLG, PQ und Transformationen von Sony, ARRI, RED, Panasonic und Canon
- HDR Log Look, SDR Softness, HDR Amount, Umgebungslichtkompensation, P3 Clamp
- Einstellen der R-, G-, B- und Master-Farbregler für:
- Anhebung, Gamma und Verstärkung
- Anpassen der Kamerakorrektur mit Belichtung, Farbtemperatur und Farbton
Look-Management und Farbkorrektur am Set
Monitorkalibrierung
7 Verarbeitungsknoten plus Overlay
Pipeline-Prozesse in 12-Bit-RGB
Unterstützt branchenübliche Dateitypen

Lieferumfang

1x AJA ColorBox
1x AC-Adapter

Technische Daten

HDR/WCG-Echtzeitprozessor	HDR-Konvertierungen HDR zu HDR HDR zu SDR SDR zu HDR Farbmetrik BT.709 und BT.2020
Videoformate	(4K) 4096x2160p (UltraHD) 3840x2160p (2K) 2048x1080p (HD) 1920x1080p (HD) 1920x1080i (HD) 1280x720p
Farbverarbeitungspipeline	Verarbeitet in 12-Bit-RGB 5x Rohrleitungen; AJA Color, Colorfront, ORION-CONVERT, BBC HLG LUTs, NBCU LUTs 7 Verarbeitungsknoten plus Overlay in AJA Color; 4x 1-D-LUTs, 2x 3x3-Matrizen, 1x 3-D-LUT
AJA Farbpipeline (ACP)	7x Knoten in der Reihenfolge der Verarbeitung: 1D-LUT, 3x3-Matrix, 1-D-LUT, 3-D-LUT, 1-D-LUT, 3x3-Matrix, 1-D-LUT, Überlagerung Unterstützt 10- und 12-Bit-1-D-LUTs Unterstützt benutzerdefinierte 3-D-LUTs im 33-Punkt-Format .LUT und .CUBE* Unterstützt benutzerdefinierte 1-D-LUTs im .LUT-Format Unterstützt benutzerdefinierte .SPIMTX-Formatmatrizen Tetraedrische 3-D-LUT-Interpolation 3-D LUT konfigurierbar als LUT oder Dynamisch 1-D LUTs konfigurierbar als LUT, Dynamic oder Color Corrector 3x3 Matrix konfigurierbar als Matrix, Dynamic oder Proc Amp Konfigurierbarer Farbraum, Bereich und Übertragungscharakteristik Nichtflüchtiger Speicher von 16x 3-D-LUTs, 16x 1-D-LUTs und 16x 3x3-Matrizen
Dynamische LUT-Verarbeitung	Unterstützt Drittanbieter-Apps zum automatischen Laden und Anzeigen von 3-D-LUTs Spiegelt dynamische Änderungen in Echtzeit von der Quellsoftware wider Vollbild-LUT-Verarbeitung Unterstützt durch Pomfort Livegrade Pro und Studio Passen Sie Live-Looks und Live-Assist an
Colorfront-Pipeline	Verarbeitung auf der Grundlage des menschlichen Wahrnehmungsmodells Wahrnehmungsoptimiertes Farbvolumen-Remapping Bewahrt die ursprüngliche kreative Absicht TV-Modus für Anwendungen wie Fernsehübertragungen Live-Modus für Anwendungen wie Rundfunk, OTT, A/V Eingangsvideo Dynamikbereich/Farbraum (variiert je nach Modus) SDR BT.709 100 Nits SDR Erweitert BT.709 PQ BT.2020 1000 Nits PQ P3D65 1000 Nits Hybrid Log Gamma BT.2100 HLG Erweitert BT.709 HLG Erweitert BT.2100 Sony S-Log3 S-Gamut3 Sony S-Log3 S-Gamut3 Cine Sony S-Log3 BT.2020 ARRI Log C Wide Gamut ARRI LogC4 Weite Gamut 4 Panasonic V-log RED Log3G10 Breite Farbskala Canon Log 2 Canon Log 3 Ausgangsvideo Dynamikbereich/Farbraum (variiert je nach Modus) SDR BT.709 100 Nits SDR Erweitert BT.709 PQ BT.2020 1000 Nits PQ BT.2020 EingeschränktP3 PQ P3D65 1000 Nits Hybrid Log Gamma BT.2100 HLG Erweitert BT.709 HLG Erweitert BT.2100 Sony S-Log3 S-Gamut3 Sony S-Log3 BT.2020 ARRI Log C Wide Gamut ARRI LogC4 Breite Farbskala 4 TV-Modus-Steuerung Highlight-Verwaltung: Helligkeit, Highlight, Super Highlight Colorfulness-Regler zur Steuerung des Hunt-Effekts Farbkorrektur: Anhebung, Gamma, Verstärkung, Sättigung Kamera-Korrektur: Belichtung, Farbtemperatur, Farbton Roundtrip-Kontrolle gewährleistet technische Übereinstimmung Clamp to Legal Steuerelemente für den Live-Modus HDR-Anteil Steuerung der Umgebungslichtkompensation HDR-Log-Look SDR-Softness-Steuerung Farbkorrektur: Anhebung, Gamma, Verstärkung, Sättigung Kamera-Korrektur: Belichtung, Farbtemperatur, Farbton PQ-Ausgang Nit-Niveau: 48-4000 Nit PQ-Ausgang P3 Farbraum-Klemme ITU-R BT.2408 Modussteuerung Überlagerung
ORION-CONVERT-Pipeline	Konvertierungsalgorithmus, der Fließkomma-Mathematik verwendet Knie- und Betragsregler vor und nach der Transformation Display-Light- und Scene-Light-Modi Konfigurierbare HDR- und SDR-IRE-Referenzankerpunkte Konfigurierbare HDR Peak Nits legen das System-Gamma für Display-Lichtkonvertierungen fest Konfigurierbare Ausgangsklemmung Eingangsvideo-Dynamikbereich/Farbskala SDR BT.709 PQ BT.2020 HLG BT.2100 Dynamischer Bereich/Farbumfang des Ausgabevideos SDR BT.709 PQ BT.2020 HLG BT.2100
BBC HLG LUTs-Pipeline	Mathematische dynamische Bereichszuordnung gemäß ITU-R BT.2408 SDR/BT.709-Szene Bezieht sich auf HLG/BT.2100 v1.6 SDR/BT.709-Szene Bezieht sich auf HLG/BT.2100 Strict v1.6 SDR/BT.709-Szene verwies UpMap auf HLG/BT.2100 v1.6 SDR/BT.709-Szene verwies UpMap auf HLG/BT.2100 Strict v1.6 SDR/BT.709-Anzeige Bezieht sich auf HLG/BT.2100 v.1.6 SDR/BT.709 Zeigt verwiesene UpMap auf HLG/BT.2100 v1.6 an SDR/BT.2020-Anzeige Bezieht sich auf HLG/BT.2100 v1.6 SDR/BT.2020 Zeigt verwiesene UpMap zu HLG/BT.2100 v16 an PQ 1000 Nits Anzeige Bezogen auf HLG/BT.2100 v1.6 PQ 4000 Nits Display Bezieht sich auf HLG/BT.2100 v1.6 S-Log3/BT.2020 100 % Szene Bezogen auf HLG/BT.2100 v1.6 S-Log3/BT.2020 200 % Szene verwiesen (SR-Live) auf HLG/BT.2100 v1.6 HLG/BT.2100 zu SDR/BT.709 Szene Verweist v1.6 HLG/BT.2100 zu SDR/BT.709 Szene verwiesen Strikt v1.6 HLG/BT.2100 zu SDR/BT.709 Display Referred v1.6 HLG/BT.2100 bis SDR/BT.709 Display Refered Super White v1.6 HLG/BT.2100 auf PQ 1000 Nits Display Referred v1.6 RGB-Farbkorrektur und ProcAmp Überlagerung
NBCU LUTs-Pipeline	NBCU-LUTs, entwickelt von NBCUniversal Media, LLC 1-NBCU_SDR2HLG_DL_v1, SDR UpMap zu HLG mit Display Light v1.1 2-NBCU_SDR2HLG_SL_v1, SDR zu HLG mit Scene Light v1.0 3-NBCU_HLG2SDR_DL_v1.1, HLG zu SDR mit Display Light v1.1 4-NBCU_SDR2PQ_DL_v1, SDR UpMap zu PQ mit Display Light v1.0 5-NBCU_PQ2SDR_DL_v1, PQ zu SDR mit Display Light v1.0 7-NBCU_HLG10002PQ_v1, HLG 1000 Nits bis PQ v1.0 RGB-Farbkorrektur und ProcAmp Überlagerung

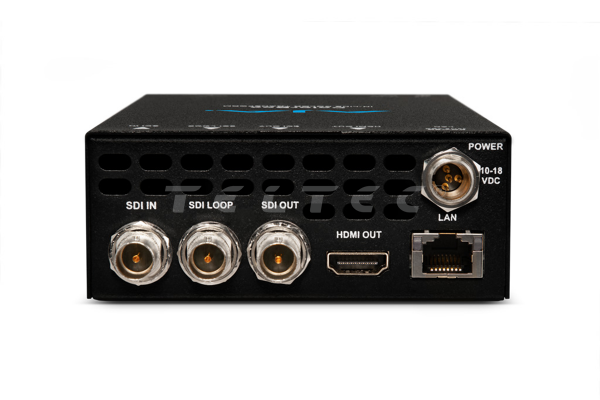

Videoeingang und -ausgang SDI	1x 12G-SDI-Eingang BNC, SMPTE-292/424/2081/2082 2x 12G-SDI-Ausgang BNCs, SMPTE-292/424/2081/2082 YCbCr 4:2:2/4:4:4 RGB 4:4:4, SMPTE oder Full-Pegel 10 oder 12 Bit 1x 12G-SDI (4K) 4096x2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60 (UltraHD) 3840x2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 1x 6G-SDI (4K) 4096x2160p 23,98, 24, 25, 29,97, 30 (UltraHD) 3840x2160p 23,98, 24, 25, 29,97, 30 1x 3G-SDI (Level A oder B-Dual Link) (2K) 2048x1080p 23,98, 24, 25, 47,95, 48, 50 (2K) 2048x1080PsF 23,98, 24, 25 (HD) 1920x1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (HD) 1920 x 1080 PsF 23,98, 24, 25, 29,97, 30 (HD) 1920x1080i 50, 59,94, 60 (HD) 1280x720p 50, 59,94, 60 1x 1,5G-SDI (2K) 2048x1080p 23,98, 24, 25, 29,97, 30 (2K) 2048x1080PsF 23,98, 24, 25 (HD) 1920x1080p 23,98, 24, 25, 29,97, 30 (HD) 1920 x 1080 PsF 23,98, 24, 25, 29,97, 30 (HD) 1920x1080i 50, 59,94, 60 (HD) 1280x720p 50, 59,94, 60
Videoausgang HDMI	1x HDMI-Typ-A-Anschluss*, HDMI v2.0b HDR-Infoframe-Generierung mit Pass-Through für Farbmetrik und Transfercharakteristik YCbCr 4:2:2 RGB 4:4:4, SMPTE oder Full-Pegel 8, 10 oder 12 Bit (HFR 4K/UltraHD 4:4:4 begrenzt auf 8 Bit) 4K/UltraHD/2K/HD
Videoverarbeitung	Die nominale Videoverzögerung beträgt weniger als 1/2 Videozeile Bewegungsadaptiver Deinterlacer Proc Amp-Regler Farbkorrektor Legalisierer
Rahmen Shop	Erfassen und Abrufen von bis zu 4K/UltraHD 16-Bit .TIFF Erfassen und Abrufen von .TIFF, .PNG, .JPEG Eingabe oder Ausgabe erfassen Nichtflüchtige Speicherung von 16 Bildern
Testmustergenerator	10 oder 12 Bit 9x Muster eingebaut SDR- und HDR-Testmuster
Zusatzdaten	Alle eingebetteten ANC-Pakete werden durchgelassen, einschließlich Kamerazusatzdaten Zusatzdaten auf dem Bild einblenden
Audioeingang Digital	Eingebettetes SDI-Audio, 24 Bit, 16 Kanäle
Audioausgang digital	Eingebettetes SDI-Audio, 24 Bit, 16 Kanäle Eingebettetes HDMI-Audio, 24 Bit, 8 Kanäle
Netzwerkschnittstelle	x RJ-45, 10/100/1000-Ethernet Eingebetteter Webserver zur Fernsteuerung REST-Schnittstelle WLAN-Steuerung verfügbar über WLAN-USB-Adapter von Drittanbietern

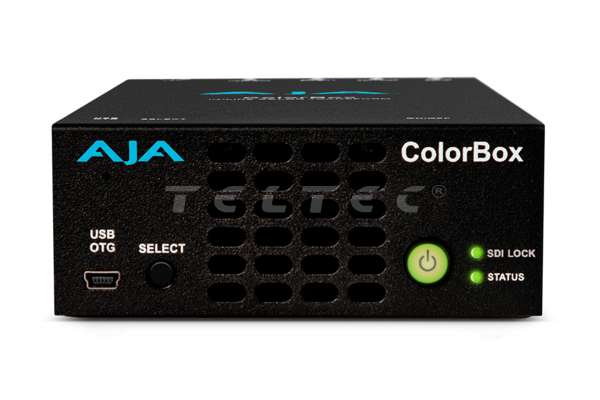

USB-Schnittstelle	1x Mini-USB für IP-Konfiguration mit AJA eMini-Setup
Voreinstellungen	10 Pipeline-Presets pro Modus (AJA Color, Colorfront, ORION-CONVERT, BBC HLG LUTs, NBCU LUTs) Startvoreinstellung
Größe (B x T x H)	104,1 x 191,6 x 42,1 mm (4,10 x 7,54 x 1,66 Zoll)
Gewicht	0,5 kg
Leistung	Externe Stromversorgung erforderlich Gehäuse: 10–18 VDC geregelt, 4-poliger Mini-XLR, 16 W typisch 3G-SDI, 21 W typisch 12G-SDI, 25 W max. Netzteil, im Lieferumfang enthalten: 100-240 VAC, 50/60 Hz, Universaleingang, 60 W Optionales Ersatznetzteil separat erhältlich, AJA-PWR-12-60W
Umfeld	Sichere Betriebstemperatur: 0 bis 50 C (32 bis 122 F) Sichere Lagertemperatur (ausgeschaltet): -40 bis 60 C (-40 bis 140 F) Relative Luftfeuchtigkeit bei Betrieb: 10-90 % nicht kondensierend Betriebshöhe: <3.000 Meter (<10.000 Fuß)
