Der AJA BRIDGE LIVE IP ist ein leistungsstarker IP-Video-Gateway für professionelle... mehr

Menü schließen

Produktinformationen "AJA Bridge Live IP"

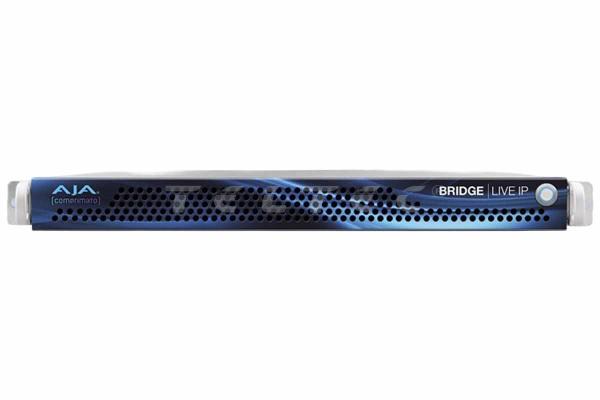

Der AJA BRIDGE LIVE IP ist ein leistungsstarker IP-Video-Gateway für professionelle Broadcast-, Streaming- und Remote-Produktionsumgebungen. Er ermöglicht bidirektionales Encoding, Decoding und Transcoding in Echtzeit zwischen komprimierten IP-Streams und SMPTE ST 2110 Netzwerken. Dank 2x 10/25GigE SFP-Schnittstellen unterstützt das System moderne IP-basierte UHD- und HD-Workflows mit hoher Flexibilität. Die 1HE Rackbauform mit redundanter Stromversorgung gewährleistet einen zuverlässigen Dauerbetrieb auch in kritischen Produktionsumgebungen. Entwickelt für Anwendungen wie REMI, Live-Streaming oder OTT-Distribution bietet das System eine umfassende Unterstützung für gängige Protokolle und Codecs.

So erstellen Sie eine IP-Video- und Audio-zu-SDI-Basisband-Pipeline

So richten Sie eine Workflow-Pipeline für ausschließlich IP-Nutzer

So konvertieren Sie SDI in IP-Streaming

Hauptmerkmale

SMPTE ST 2110 IP-Video-Gateway für professionelle Broadcast-Workflows
Bidirektionales Encoding, Decoding und Transcoding in Echtzeit
Unterstützung für UHD (bis 3840×2160p60) und HD-Formate
2x 10/25GigE SFP28 Ports für IP I/O
Unterstützung zahlreicher Codecs wie H.264, H.265, JPEG 2000, NDI und MPEG-2
Kompatibel mit Streaming-Protokollen wie SRT, HLS, RTMP und RTP
Multi-Channel-Verarbeitung (bis zu 4x UHD oder 8x HD Streams)
Unterstützung von ST 2022-7 Redundanz und PTP (ST 2059)
1HE Rackmount-System mit redundanter Stromversorgung
optionale Lizenzen für NDI, JPEG 2000 and JPEG XS I/O
optional jährlicher Wartungsvertrag

Lieferumfang

1x AJA Bridge Live IP

Garantie

3 Jahre Herstellergarantie (auf Hardware)*

Hinweis:

*Optional ist ein jährlicher Wartungsvertrag erhältlich

Technische Daten

Unterstützte Videoformate	(UltraHD) 3840 x 2160p 25, 29.97, 30, 50, 59.94, 60 (HD) 1920 x 1080p 25, 29.97, 30, 50, 59.94, 60 (HD) 1920 x 1080i 50, 59.94 (HD) 1280 x 720P 50, 59.94, 60
Medientransport-Schnittstellen (In-Band)	Unkomprimierte Medien (SMPTE ST 2110-20, 30, 40) PTP Konfiguration und Steuerung 2x SFP28-Käfige (nur redundant) - SFPs nicht enthalten Unterstützt 10-GigE- und 25-GigE-SFPs
Eingabe unkomprimierter IP Stream	ST 2110-20 Video 16-Kanal-Eingang* Rx-Unterstützung für schmale und breite Sender Rx-Unterstützung für Redundanz der Klassen A, B und C gemäß ST 2022-7 SMPTE ST 2110-30 Audio Bis zu 8 Ströme pro Pipeline Bis zu 64 Audiokanäle pro Stream, 16 Bit oder 24 Bit pro Kanal, 48 kHz oder 96 kHz synchron 1 ms und 125 µs Zeitmessung Format- und anwendungsabhängig *Anwendungsabhängig
Ausgabe unkomprimierter IP Stream	ST 2110-20 Video 16-Kanal-Ausgang* Tx-Unterstützung für ST 2022-7 TX-Sender sind schmalspaltig SMPTE ST 2110-30 Audio Bis zu 12 Ströme pro Pipeline Bis zu 16 Audiokanäle pro Stream, 16 Bit oder 24 Bit pro Kanal, 48 kHz oder 96 kHz synchron 1 ms und 125 µs Zeitmessung ST 2110-40 Nebenbestandteil Bis zu 12 Streams** Format- und anwendungsabhängig *Anwendungsabhängig
Recovery, Registrierung und Steuerung	NMOS-Sende-/Empfangsunterstützung gemäß den Standards IS-04 v1.3 und IS-05 v1.1 In-Band und Out-of-Band L2, L3 mit SSM IGMP v2, v3
IP-Clock	PTPv2 ST 2059-2 / IEEE 1588-2008 Nur innerhalb des Frequenzbandes
Videofarbkomponenten-Abtastung	ST 2110-20 YCbCr, 4:2:2, 10-Bit Transportströme YCbCr, 4:2:2, 10-Bit/8-Bit YCbCr, 4:2:0, 10-Bit/8-Bit NDI 10-Bit über P216, 4:2:2, 16-Bit 8-Bit, UYVY, 4:2:2 HDR-Metadaten Manuelle Markierung
Video Codecs	H.264 (AVC, MPEG-4) H.265 (HEVC) JPEG 2000 (VSF TR-01) H.262 (MPEG-2) NDI JPEG XS (VSF TR-07)
Audio-Stream / Codecs	AAC-LC (ADTS, LATM) AAC-HE (ADTS, LATM) AAC-HE v1 & v2 (ADTS, LATM) AC3 E-AC3 (Eingang) Dolby-E-Durchleitung MPEG-2-Audio NDI (unkomprimierte Gleitkommazahl) Unkomprimiertes PCM-Mehrkanalsignal (SMPTE 302M-2007) ST 2110-30 Unkomprimiertes Audio
Metadaten	MPEG-2-Unterstützung für Hilfspakete (SMPTE 2038) Untertitelung (EIA-608/708) Zeile 21 Untertitel Metadaten-Durchleitung SCTE-35, SCTE-104 In H.264 SEI-Nachrichten eingebettete Untertitel In HEVC- und H.264-SEI-Nachrichten eingebetteter Timecode Elektronischer Programmführer (EPG) am Eingang ST 2110-40 Zusatzdaten
Container und Protokolle	HLS (Eingang) AVC TS-Segmente Fragmentiertes MP4 HLS (Ausgabe) AVC TS-Segmente MPEG-TS MPTS (Eingang) RTMP RTMPS (Ausgabe) RTP, UDP SRT (einschließlich Verschlüsselung) VSF TR-01 VSF TR-07
Videoverarbeitung	Automatische Farbkomponentenabtastung basierend auf den E/A-Einstellungen Zuschneiden / Aufpolstern Farbanpassungen Deinterlacing Bildratenreduzierung um 50 % (60p->30p, 59,94->29,97, 50p->25p) Bildraten-Upscaling (50i->50p) Logoeinfügung Größenänderung
Audioverarbeitung	Kanalumbelegung Verstärkung Abtastratenumwandlung Auf-/Abwärtsmischung (z. B. von 5.1 auf Stereo und umgekehrt) Audioverzögerung
Synchronisation	Input PCR Globale Konfiguration (in einem separaten Transportstrom) Lokale Konfiguration (in jedem Transportstrom) Ausgang PTS Loop-Through Füge dem PTS-Eingang einen Offset hinzu. NTP Encoder Synchroner Mehrkanaltransport PCR Decoder Synchroner Mehrkanaltransport

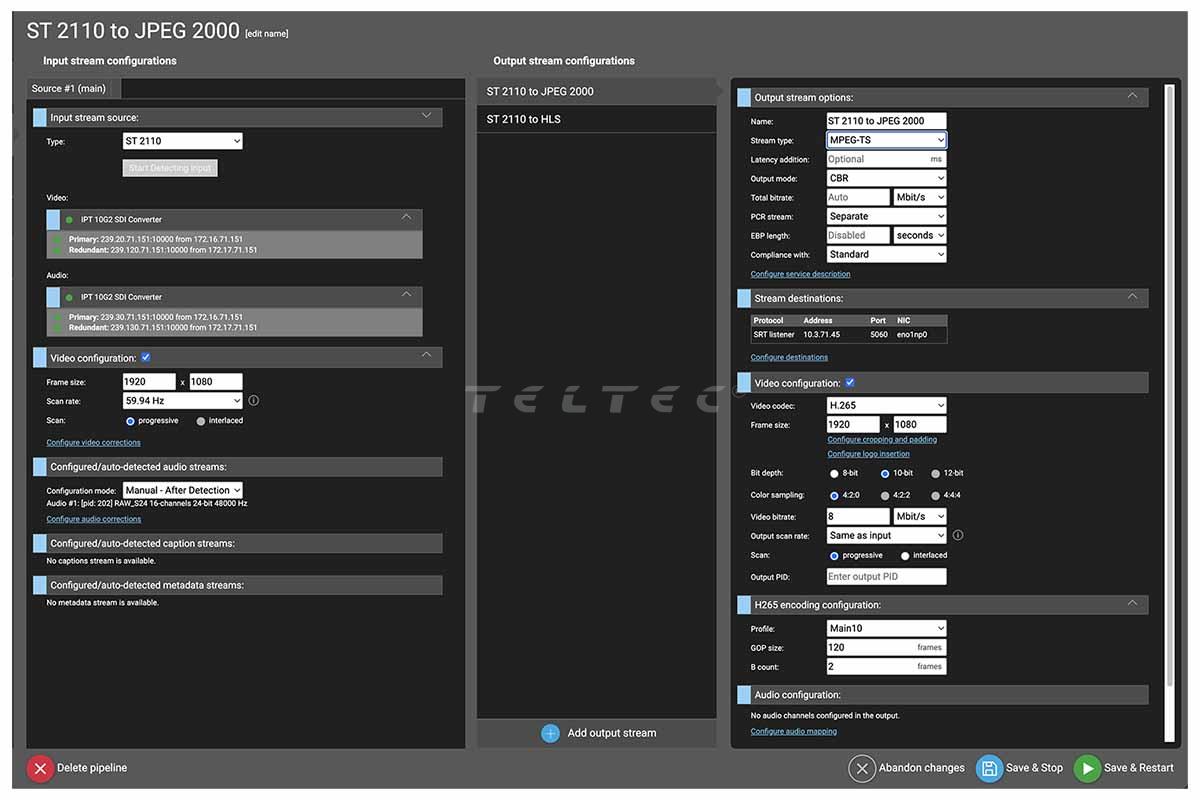

Konfiguration und Überwachung	Lokale Schnittstelle (Tastatur, Maus und Monitor) Fernzugriff über Browser REST-API SNMP NMOS IPMI

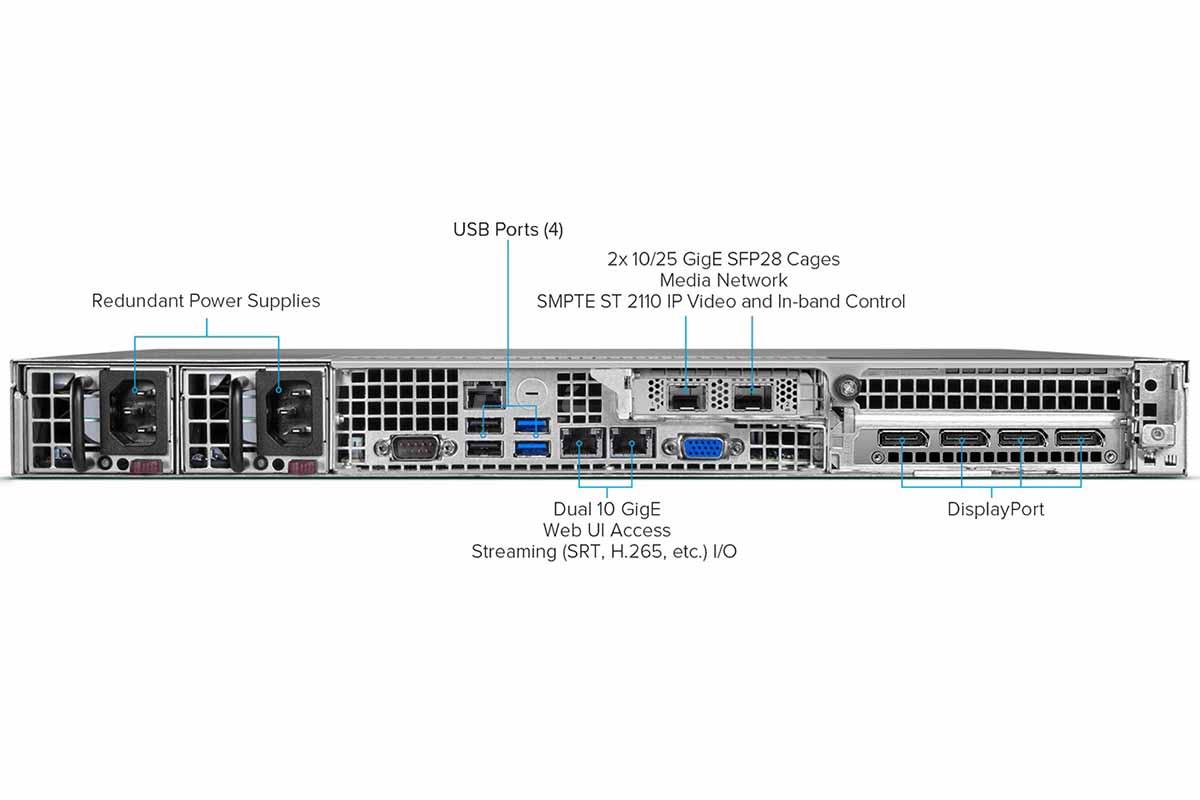

Formfaktor	1HE-Komplettsystem 2x SFP28-Käfige (10GigE- und 25GigE-kompatibel) 2x 10GigE RJ45 Lokale Schnittstelle über DisplayPort und USB Benutzerdefiniertes Betriebssystem-Image Aktualisierung und Lizenzierung per Download
Leistung	100-240 VAC 50/60 Hz (Zwei redundante Netzteile) 320 W typisch, 600 W maximal
Umgebung	Betriebstemperatur: 5 bis 35 °C Lagertemperatur (ausgeschaltet): -40 bis 60 °C Relative Luftfeuchtigkeit im Betrieb: 8-90 % (nicht kondensierend) Relative Luftfeuchtigkeit im Ruhezustand: 5-95 % (nicht kondensierend)
Maße	436,88 x 429,26 x 43,18 mm
Gewicht	ca. 8,2 kg
