Yamaha RUIO16FLX-D //E
Flexibles 16-Kanal-Dante-I/O-Rack mit Analog-I/O, AES/EBU-Ausgängen und bis zu 96 kHz
Auf die Wunschliste

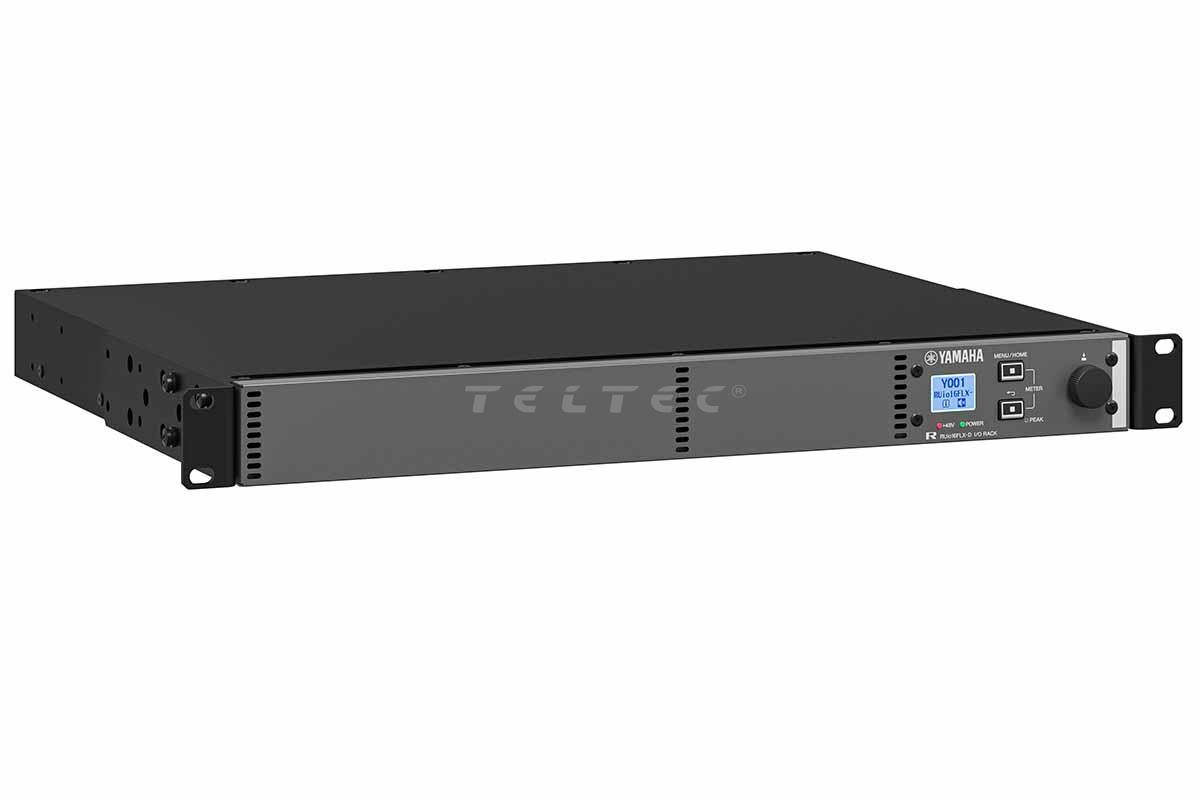

Yamaha RUio16FLX-D ist ein flexibles 16-Kanal-Dante-I/O-Rack, dessen Anschlüsse paarweise als analoge Mikrofon-/Line-Eingänge, analoge Ausgänge oder AES/EBU-Ausgänge konfiguriert werden können. Damit eignet sich die 1-HE-Einheit besonders für professionelle Audioinstallationen und Produktionssysteme, bei denen sich der benötigte I/O-Aufbau verändern kann.
Die 16 I/O-Kanäle sind nicht fest einer Ein- oder Ausgangsfunktion zugeordnet. Stattdessen werden jeweils zwei Kanäle gemeinsam konfiguriert. So kann dasselbe Gerät je nach System beispielsweise mehr analoge Eingänge, zusätzliche Ausgänge oder digitale AES/EBU-Ausgänge bereitstellen. Dante ergänzt die flexible lokale I/O-Struktur um jeweils 16 Sende- und Empfangskanäle.
Das Wichtigste in 4 Punkten
- 16 flexibel konfigurierbare I/O-Kanäle in Zweiergruppen
- Wahlweise analoge Mikrofon-/Line-Eingänge, analoge Ausgänge oder AES/EBU-Ausgänge
- Dante mit 16 Sendekanälen und 16 Empfangskanälen
- 1-HE-Rackbauform mit lokalem Display und direkter Port-Konfiguration
Für wen ist Yamaha RUio16FLX-D geeignet?
Die RUio16FLX-D richtet sich an professionelle Anwender und Systemintegratoren, die sich nicht bereits beim Aufbau auf eine feste Verteilung von Ein- und Ausgängen festlegen möchten.
Sie eignet sich insbesondere für Live-, Installations-, Theater-, Broadcast-, Corporate- und Recording-Systeme, bei denen zusätzliche Audio-I/Os benötigt werden oder sich die Anforderungen im Laufe der Zeit verändern können.
Yamaha bestätigt die Integration mit aktuellen Digitalmischsystemen der DM5-, DM7- und DM3-Serie sowie mit RIVAGE PM. Die verfügbaren Remote-Funktionen hängen vom verwendeten System und dessen Firmware ab.
In der Praxis
Die 16 lokalen Kanäle werden in Zweiergruppen konfiguriert. Für jedes Kanalpaar kann zwischen analogem Mikrofon-/Line-Eingang, analogem Ausgang oder AES/EBU-Ausgang gewählt werden.
Dadurch muss die I/O-Verteilung nicht bereits beim Kauf dauerhaft festgelegt werden. Ändert sich beispielsweise der Bedarf von zusätzlichen Mikrofoneingängen hin zu mehr analogen oder digitalen Ausgängen, kann die Port-Konfiguration entsprechend angepasst werden.

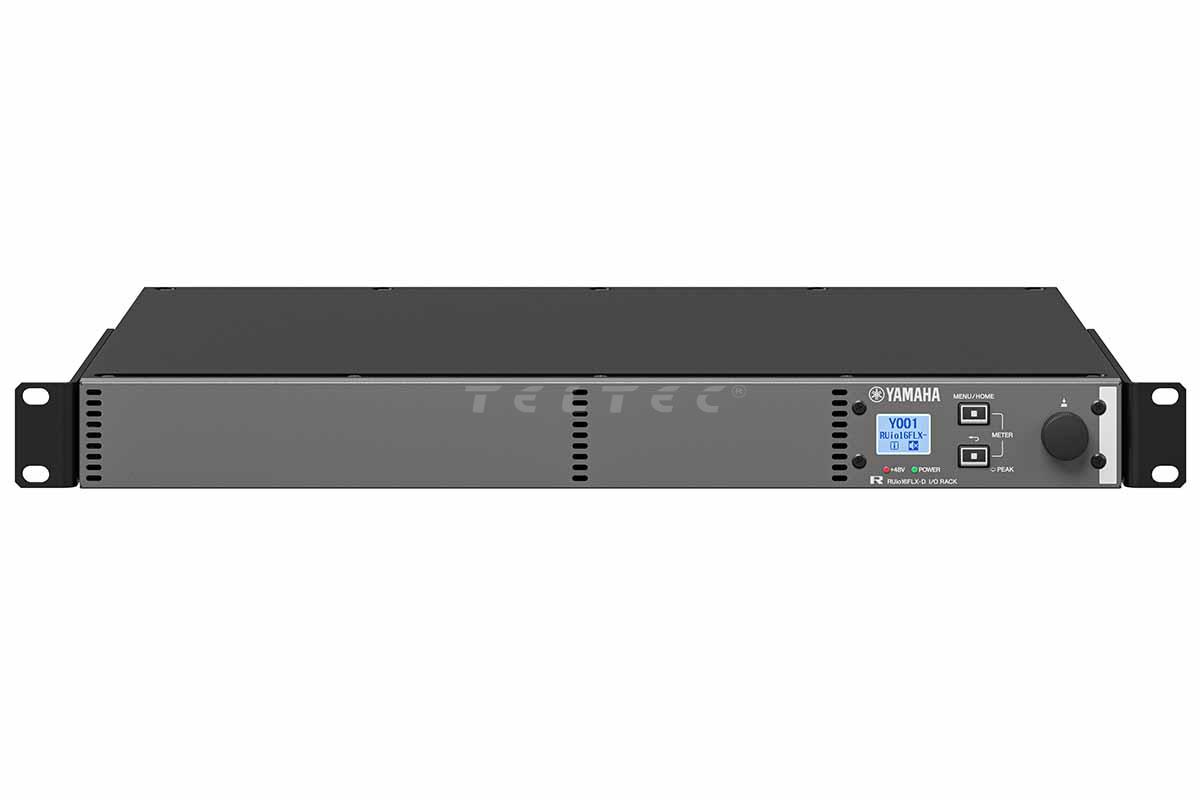

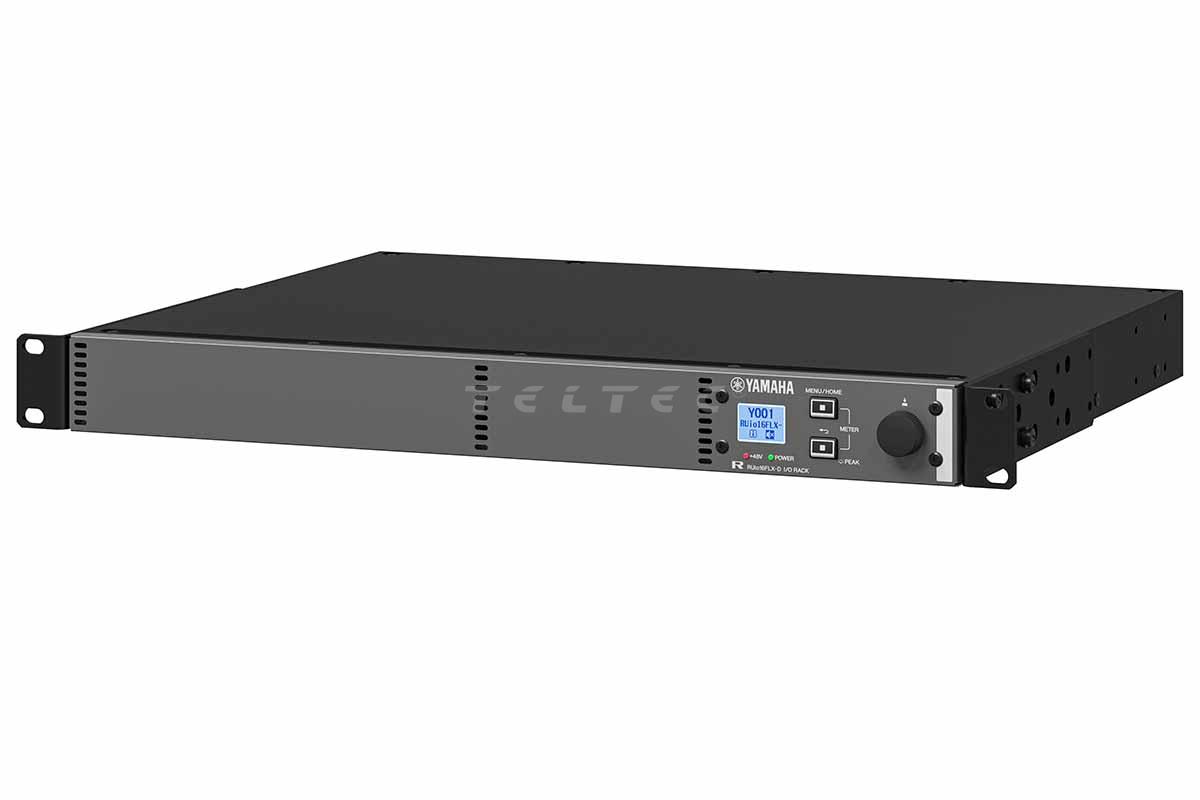

Die Einstellungen lassen sich über das integrierte Mini-LCD direkt am Gerät vornehmen. Bei Nutzung als analoger Eingang können außerdem Gain und Phantomspeisung kontrolliert und eingestellt werden.
Dante stellt parallel 16 Sendekanäle und 16 Empfangskanäle zur Verfügung. Ein separater Netzwerkanschluss ermöglicht darüber hinaus den Aufbau eines eigenen Steuerungsnetzes unabhängig vom Dante-Netzwerk.
Hinweise
- Die RUio16FLX-D besitzt 16 flexible I/O-Kanäle – nicht 16 feste Eingänge plus 16 feste Ausgänge.
- Die Konfiguration erfolgt paarweise in Zweiergruppen.
- Verfügbare Funktionen pro Gruppe: Analog Input, Analog Output oder AES/EBU Output.
- Dante-Audiokapazität: 16 TX / 16 RX.

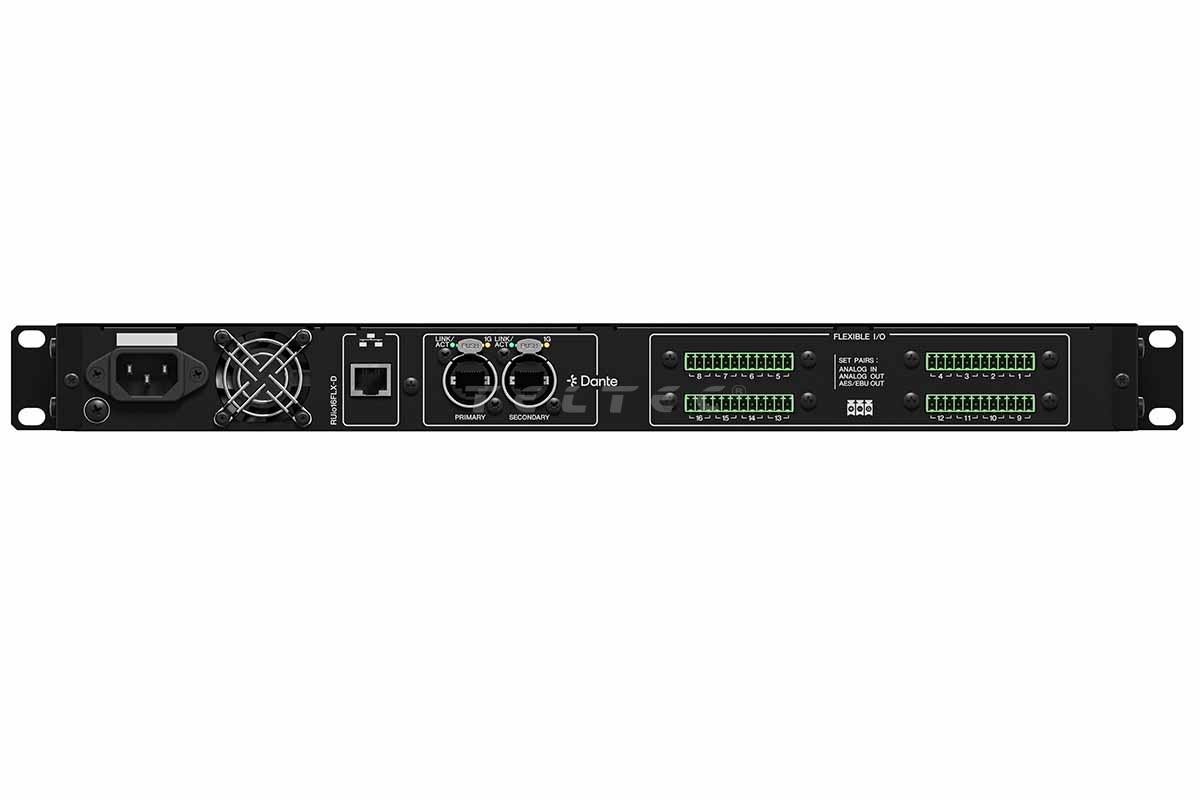

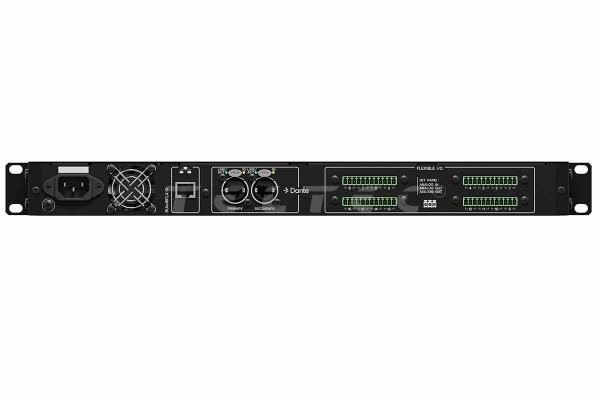

- Die lokalen Anschlüsse sind als Euroblock ausgeführt.
- Die Einheit benötigt nur 1 HE im 19"-Rack.
Hauptmerkmale
- Flexibles Dante-I/O-Rack
- 16 konfigurierbare I/O-Kanäle
- Konfiguration in 2-Kanal-Gruppen
- Analoger Mikrofon-/Line-Eingang wählbar
- Analoger Ausgang wählbar
- AES/EBU-Ausgang wählbar
- Euroblock-Anschlüsse
- Dante: 16 TX / 16 RX
- Lokales Mini-LCD
- Port Config direkt am Gerät
- Kontrolle von Gain und Phantomspeisung
- Separater Netzwerkanschluss für Steuerung
- Unterstützung von Yamaha R Remote
- 1-HE-Rackbauform
Lieferumfang
- 1x Yamaha RUio16FLX-D
- 1x Netzkabel
- 1x Dokument „Read This First“
- 16x 3-poliger Euroblock-Stecker
- 16x Kabelbinder
Technische Daten
| Hersteller | Yamaha |
| MPN | VJA3860 |
| Produkttyp | flexibles Dante-I/O-Rack |
| Flexible I/O-Kanäle | 16 |
| Konfiguration | paarweise / 2-Kanal-Gruppen |
| Mögliche I/O-Konfigurationen | analoger Mikrofon-/Line-Eingang, analoger Ausgang, AES/EBU-Ausgang |
| Anschlusstyp | Euroblock |
| Analoge Eingänge | bis zu 16, abhängig von der Port-Konfiguration |
| Analoge Ausgänge | bis zu 16, abhängig von der Port-Konfiguration |
| AES/EBU-Ausgänge | bis zu 16, abhängig von der Port-Konfiguration |
| Samplingrate | 44,1 / 48 / 88,2 / 96 kHz |
| Dante-Audiokanäle | 16 TX / 16 RX |
| Lokale Bedienung | Mini-LCD / Port Config |
| Gain-Steuerung | vorhanden bei Nutzung als Eingang |
| Phantomspeisung | steuerbar bei Nutzung als Eingang |
| Remote-Steuerung | über kompatible Yamaha Systeme und R Remote |
| Separater Steuerungsnetzwerkanschluss | Ja |
| Stromversorgung | 100–240 V AC, 50/60 Hz |
| Leistungsaufnahme | 45 W |
| Betriebstemperatur | 0 bis 40 °C |
| Lagertemperatur | -20 bis 60 °C |
| Bauform | 19" / 1 HE |
| Maße | 480 x 44 x 369 mm |
| Gewicht | ca. 4 kg |
FAQs
Wie viele Ein- und Ausgänge hat die Yamaha RUio16FLX-D?
Die RUio16FLX-D stellt insgesamt 16 flexibel konfigurierbare I/O-Kanäle bereit. Diese werden in Zweiergruppen entweder als analoge Eingänge, analoge Ausgänge oder AES/EBU-Ausgänge konfiguriert.
Hat die RUio16FLX-D 16 Eingänge und gleichzeitig 16 Ausgänge?
Nein. Die Angaben zu 16 analogen Eingängen, 16 analogen Ausgängen beziehungsweise 16 AES/EBU-Ausgängen beschreiben die jeweils maximal mögliche Konfiguration. Insgesamt stehen 16 lokale I/O-Kanäle zur Verfügung.
Wie wird die I/O-Konfiguration eingestellt?
Über das Port-Config-Menü des integrierten Displays lässt sich für jedes Kanalpaar die gewünschte Funktion auswählen.
Unterstützt die RUio16FLX-D Mikrofone mit Phantomspeisung?
Ja. Werden Ports als analoge Mikrofon-/Line-Eingänge konfiguriert, können Gain und Phantomspeisung kontrolliert und eingestellt werden.
Wie viele Dante-Kanäle bietet die RUio16FLX-D?
Über Dante stehen 16 Sendekanäle und 16 Empfangskanäle zur Verfügung.
Welche Samplingraten werden unterstützt?
Die RUio16FLX-D unterstützt 44,1 kHz, 48 kHz, 88,2 kHz und 96 kHz.
Mit welchen Yamaha Mischpulten lässt sich die RUio16FLX-D kombinieren?
Yamaha nennt die DM5-, DM7- und DM3-Serie sowie RIVAGE PM als kompatible Systeme. Die konkreten Fernsteuerungs- und Integrationsfunktionen können vom verwendeten Pult und dessen Firmware abhängen.
Kann die RUio16FLX-D auch ohne Mischpult verwendet werden?
Ja. Yamaha unterstützt die Steuerung über R Remote. Dadurch kann die Einheit auch als eigenständige Dante-I/O-Erweiterung eingesetzt werden.
Zubehör und Systemintegration
Zwingend benötigt
Für eine Dante-Integration wird eine passende Netzwerkstruktur benötigt. Bei der festen Installation sollten außerdem die Euroblock-Verkabelung und die gewünschte I/O-Konfiguration berücksichtigt werden.
Häufig sinnvoll
In Yamaha-Systemen lässt sich die RUio16FLX-D mit kompatiblen Digitalmischpulten wie DM5, DM5 Compact, DM7, DM7 Compact oder DM3 kombinieren. Auch die Einbindung in RIVAGE-PM-Systeme ist vorgesehen.
Zusätzliche RUio- oder andere R-Serie-I/O-Einheiten können eingesetzt werden, wenn an weiteren Positionen zusätzliche Ein- oder Ausgänge benötigt werden.
Das sollte man vor dem Kauf wissen
- Die 16 lokalen Kanäle sind flexibel konfigurierbar und stehen nicht gleichzeitig als 16 Eingänge und 16 Ausgänge zur Verfügung.
- Die Auswahl erfolgt immer paarweise. Zwei zusammengehörige Kanäle erhalten dieselbe I/O-Funktion.
- AES/EBU steht als Ausgangsoption zur Verfügung; ein AES/EBU-Eingang ist nicht als Konfigurationsoption angegeben.
- Euroblock-Anschlüsse sind vor allem für strukturierte und fest verdrahtete Systeme ausgelegt.
- Vor dem Kauf sollte festgelegt werden, wie die 16 Kanäle zunächst zwischen analogen Eingängen, analogen Ausgängen und AES/EBU-Ausgängen verteilt werden sollen.
