Yamaha DM5C //E

Yamaha DM5 Compact ist ein professionelles Digitalmischpult mit 48 Mono-Eingangskanälen, 16 analogen Eingängen, 16 analogen Ausgängen und integriertem Dante mit bis zu 64 Eingangs- und 64 Ausgangskanälen bei 96 kHz. Mit seiner kompakten Bedienoberfläche, 13 Fadern und Multitouch-Displays eignet es sich für professionelle Live-, Event-, Theater-, Broadcast- und Installationsanwendungen.

Das DM5 Compact kombiniert die zentralen Funktionen der DM5-Serie mit deutlich geringerem Platzbedarf als das größere DM5. 24 Mix-Busse, 12 Matrix-Busse, zwei Stereo-Busse und 12 DCA-Gruppen ermöglichen auch komplexere Signalverteilungen. Dante ist bereits integriert; für zusätzliche Funktionen steht ein PY-Erweiterungssteckplatz zur Verfügung.

Für die Signalbearbeitung bietet das Pult umfangreiche Kanalprozessoren, verschiedene EQ-Typen und integrierte Effekte. Ein 12-kanaliger Dugan Automixer unterstützt Anwendungen mit mehreren Sprachmikrofonen. Mehrspur-Recording und Virtual Soundcheck lassen sich über USB beziehungsweise Dante in den Produktionsworkflow integrieren.

Das Wichtigste in 4 Punkten

• 48 Mono-Eingangskanäle mit 24 Mix-Bussen, 12 Matrix-Bussen und 2 Stereo-Bussen

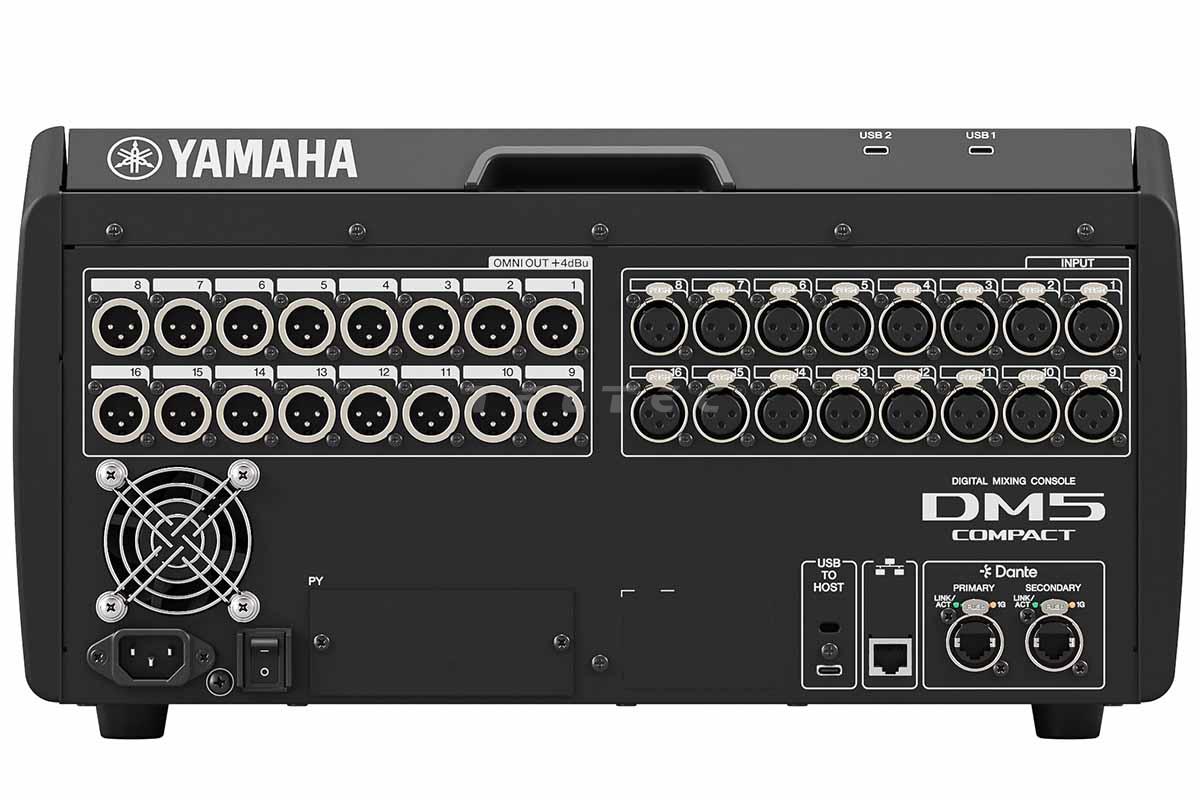

• 16 analoge Eingänge, 16 analoge Ausgänge und integriertes Dante mit bis zu 64 Eingängen und 64 Ausgängen

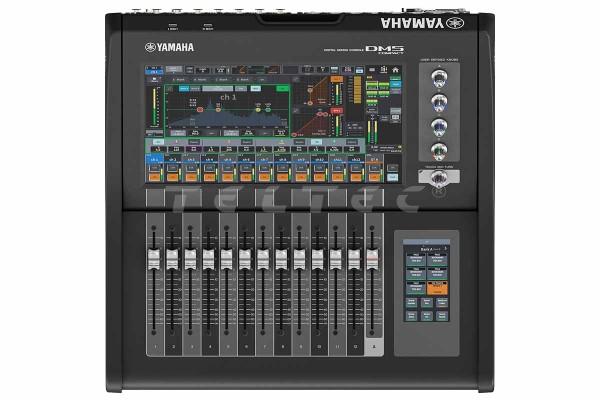

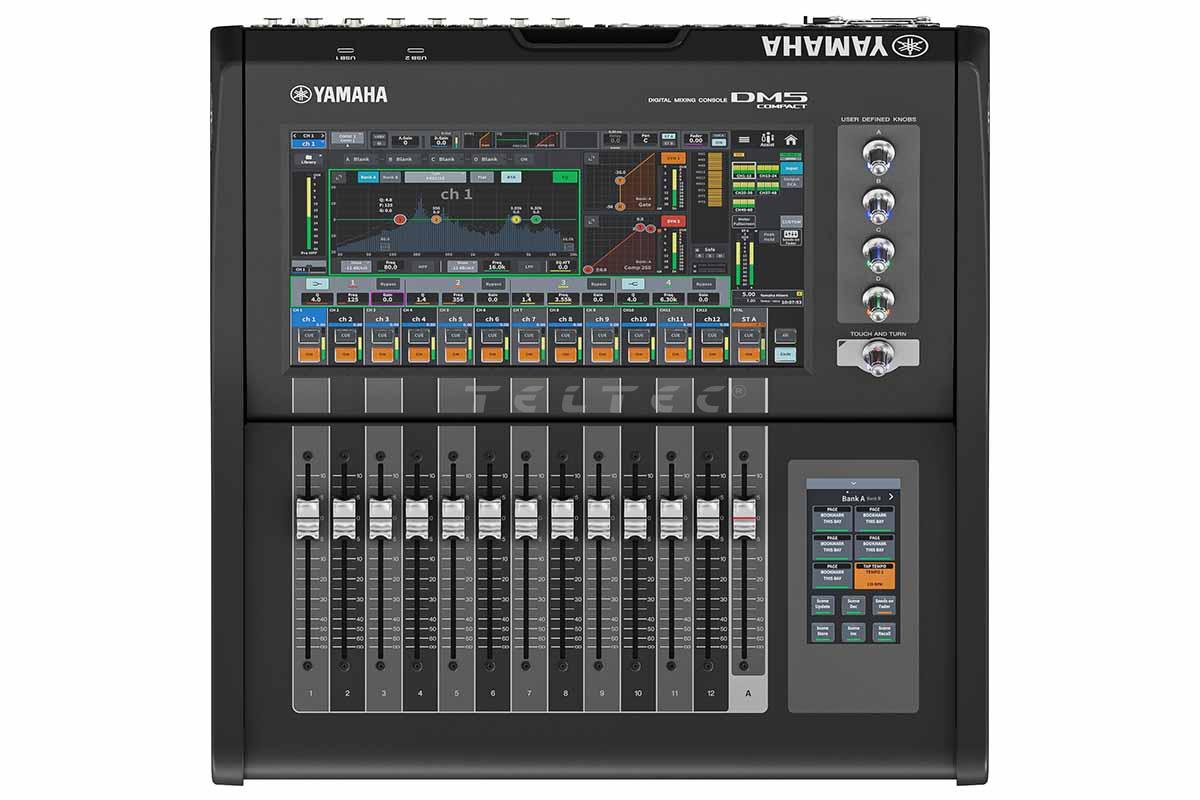

• Kompakte Bedienoberfläche mit 13 Fadern und Multitouch-Displays
• PY-Erweiterungssteckplatz für zusätzliche I/O-, Steuerungs- oder DSP-Funktionen

Für wen ist Yamaha DM5 Compact geeignet?

Das Yamaha DM5 Compact richtet sich an professionelle Anwender, die die umfangreichen Misch- und Netzwerkfunktionen der DM5-Serie benötigen, gleichzeitig aber Wert auf einen kompakten Arbeitsplatz legen.

Das macht das Pult besonders für mobile Live- und Eventproduktionen, Theater, Corporate Events, Gotteshäuser, Broadcast-Anwendungen und Installationen interessant. Die 16 lokalen analogen Eingänge können direkt am Pult genutzt werden; größere und räumlich verteilte I/O-Systeme lassen sich über Dante aufbauen.

Gegenüber dem größeren DM5 ist das Compact-Modell insbesondere dann interessant, wenn 48 Mono-Eingangskanäle und eine einzelne Fader-Sektion ausreichen und Transportmaß beziehungsweise benötigte Stellfläche eine wichtige Rolle spielen.

In der Praxis

Die kompakte Oberfläche kombiniert eine Fader-Sektion mit Touchscreens und weiteren Bedienelementen. Häufig benötigte Parameter und Fader-Bänke lassen sich passend zum jeweiligen Workflow organisieren, sodass trotz der kleineren Bedienoberfläche auf umfangreiche Mischfunktionen zugegriffen werden kann.

Für Sprach-, Konferenz- und Corporate-Anwendungen steht ein 12-kanaliger Dugan Automixer zur Verfügung. Verschiedene EQ- und Dynamikfunktionen sowie integrierte Effekte übernehmen einen großen Teil der Signalbearbeitung direkt im Pult.

Für Recording und Soundcheck stehen unterschiedliche Wege zur Verfügung. Mehrspur-Audio lässt sich über USB oder Dante in einen entsprechenden Computer-Workflow integrieren. Mit Virtual Soundcheck können zuvor aufgezeichnete Signale erneut durch das Mischpult geführt werden, beispielsweise zur Vorbereitung einer Produktion ohne anwesende Musiker.

Hinweise

• Das DM5 Compact ist die kompaktere Variante innerhalb der DM5-Serie.
• Es bietet 48 Mono-Eingangskanäle und 16 lokale analoge Eingänge.
• Dante ist bereits integriert.
• Premium-Rack-Plug-ins benötigen die optionale PY-DSP-Karte.
• Der PY-Steckplatz kann für unterschiedliche Erweiterungskarten genutzt werden.
• Kompatible Yamaha R-Serie-I/O-Racks können zusätzliche Ein- und Ausgänge im Dante-System bereitstellen.
• Optionale Funktionspakete stehen für spezialisierte Broadcast- und Theater-Anwendungen zur Verfügung.

Hauptmerkmale

• Professionelles Digitalmischpult
• 48 Mono-Eingangskanäle
• 24 Mix-Busse
• 12 Matrix-Busse
• 2 Stereo-Busse
• 12 DCA-Gruppen
• 16 analoge Eingänge
• 16 analoge Ausgänge
• Dante: bis zu 64 Eingänge / 64 Ausgänge bei 96 kHz
• Dante-Anschlüsse: PRIMARY / SECONDARY
• 13 Fader
• Multitouch-Displays
• Anpassbare Bedienelemente und Fader-Bänke
• Mehrkanal-USB-Audio
• 1x PY-Erweiterungssteckplatz
• Integrierte Effekte
• 12-kanaliger Dugan Automixer
• Mehrspur-Recording
• Virtual Soundcheck
• Unterstützung kompatibler Yamaha R-Serie-I/O-Racks

Lieferumfang

• 1x Yamaha DM5 Compact
• 1x Netzkabel
• 1x Staubschutzabdeckung
• 1x Kabelhaken
• Download-Informationen für Nuendo Live
• Download-Informationen für VST Rack Elements

Technische Daten

FAQs

Was unterscheidet das Yamaha DM5 Compact vom DM5?

Das DM5 Compact ist die platzsparendere Variante. Es bietet 48 statt 60 Mono-Eingangskanäle, 16 statt 32 analoge Eingänge und eine Fader-Sektion mit 13 Fadern. Das größere DM5 besitzt zwei Fader-Sektionen mit insgesamt 26 Fadern. Mix-, Matrix- und Stereo-Busse sowie die grundsätzliche Dante-Integration sind bei beiden Modellen umfangreich ausgelegt.

Hat das Yamaha DM5 Compact Dante integriert?

Ja. Dante ist bereits in das Mischpult integriert und unterstützt bis zu 64 Eingangs- und 64 Ausgangskanäle bei 96 kHz. Für die physische Netzwerkanbindung stehen PRIMARY- und SECONDARY-Anschlüsse zur Verfügung.

Kann das DM5 Compact mit Stageboxen verwendet werden?

Ja. Das Pult lässt sich mit kompatiblen Yamaha I/O-Racks der R-Serie in ein Dante-System integrieren. Dadurch können zusätzliche Ein- und Ausgänge beispielsweise auf der Bühne oder an anderen Positionen einer Installation bereitgestellt werden.

Hat das Yamaha DM5 Compact einen Dugan Automixer?

Ja. Ein Dugan Automixer für 12 Kanäle ist bereits integriert.

Kann das Yamaha DM5 Compact erweitert werden?

Ja. Ein PY-Steckplatz nimmt kompatible Erweiterungskarten auf. Je nach Karte können damit beispielsweise zusätzliche DSP-Ressourcen oder weitere Audio- und Steuerungsschnittstellen ergänzt werden.

Können Premium-Rack-Plug-ins verwendet werden?

Dafür wird die optionale PY-DSP-Karte benötigt. Sie erweitert das System um die entsprechenden DSP-Ressourcen für das Premium Rack.

Ist das DM5 Compact nur für kleine Produktionen gedacht?

Nicht zwingend. „Compact“ bezieht sich vor allem auf die kleinere Bedienoberfläche und die geringere Zahl lokaler analoger Eingänge gegenüber dem DM5. Mit 48 Mono-Eingangskanälen, umfangreichen Bus-Strukturen und Dante kann das Pult auch Bestandteil größerer vernetzter Produktionssysteme sein.

Zubehör und Systemintegration

Häufig sinnvoll

Kompatible Yamaha R-Serie-I/O-Racks ermöglichen es, zusätzliche Ein- und Ausgänge über Dante dort bereitzustellen, wo die Signale tatsächlich anfallen. Das ist insbesondere bei Bühnen-, Veranstaltungs- und fest installierten Systemen sinnvoll.

Optional

Mit der PY-DSP-Karte lässt sich das System um DSP-Ressourcen für das Premium Rack erweitern.

Weitere PY-Karten ermöglichen je nach Ausführung zusätzliche Dante-, MADI-, AES/EBU- oder Steuerungsfunktionen.

Optionale Broadcast- und Theatre-Funktionspakete erweitern das Pult für entsprechende spezialisierte Workflows.

Das sollte man vor dem Kauf wissen

• Das DM5 Compact besitzt 16 lokale analoge Eingänge. Werden mehr lokale beziehungsweise bühnenseitige Anschlüsse benötigt, sollte die passende I/O-Erweiterung direkt in die Systemplanung einbezogen werden.
• Gegenüber dem DM5 stehen 48 statt 60 Mono-Eingangskanäle und eine statt zwei Fader-Sektionen zur Verfügung.
• Für Premium-Rack-Plug-ins wird die optionale PY-DSP-Karte benötigt.
• Es steht ein PY-Erweiterungssteckplatz zur Verfügung. Die Auswahl der Erweiterungskarte sollte deshalb nach den tatsächlich benötigten DSP-, Netzwerk-, Audio- oder Steuerungsfunktionen erfolgen.
• Bei umfangreichen Dante-Systemen sollten I/O-Racks, Netzwerk-Infrastruktur und Recording-Anforderungen gemeinsam geplant werden.

Beratung zur Systemzusammenstellung

Beim Yamaha DM5 Compact ist insbesondere zu klären, ob die 16 lokalen analogen Eingänge für den geplanten Einsatz ausreichen oder zusätzliche I/O-Komponenten über Dante benötigt werden. Ebenso sollten die gewünschte PY-Erweiterung, Recording-Anbindung und gegebenenfalls spezielle Broadcast- oder Theater-Funktionen frühzeitig in die Systemplanung einbezogen werden.

Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: vom kompakten Mischpult und den benötigten I/O-Komponenten bis zu Dante-Netzwerk, Erweiterungskarten und Recording-Workflow.
