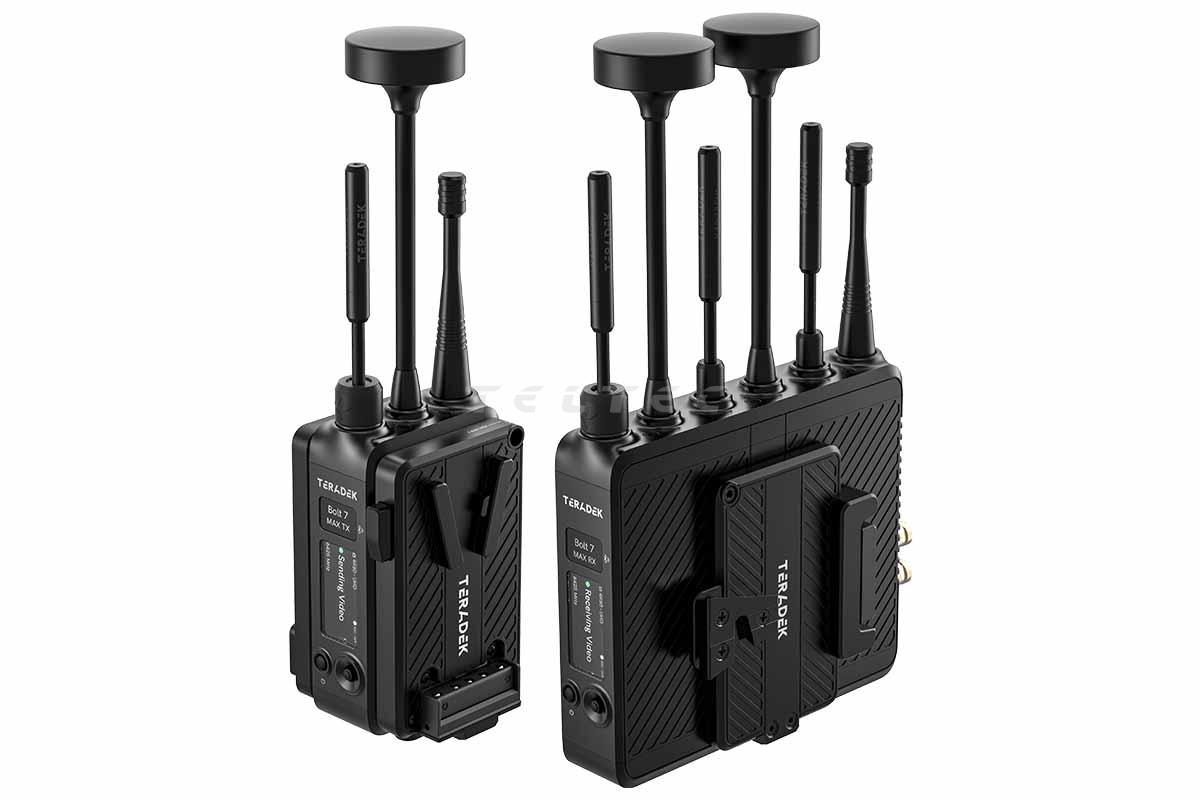

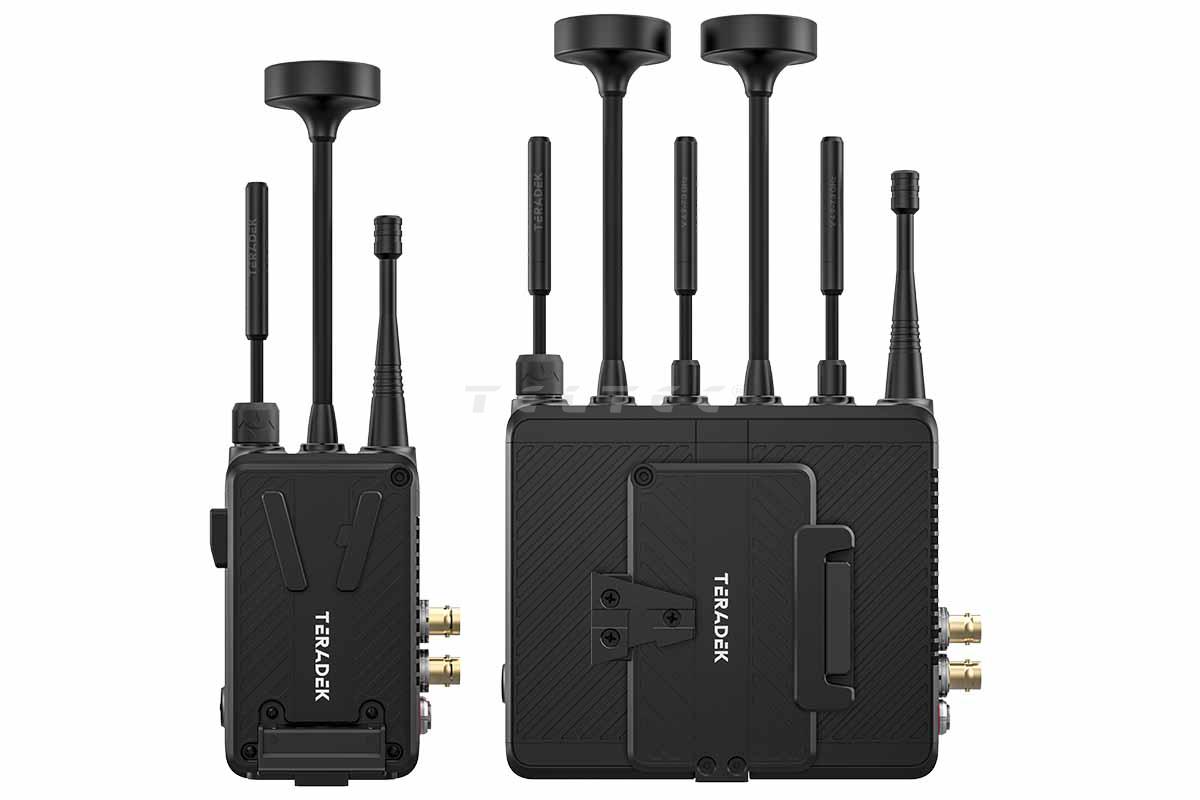

Teradek Bolt 7 MAX 12G-SDI/HDMI Wireless TX/RX (no battery cradles)

Teradek Bolt 7 MAX 12G-SDI/HDMI Wireless TX/RX ist eine professionelle Zero-Delay-Videofunkstrecke mit Sender und MAX-Empfänger für 4K-HDR-Workflows über 12G-SDI und HDMI. Die MAX-Variante ist für Reichweiten bis 5.000 ft / 1,5 km ausgelegt und erweitert das Bolt-7-Konzept um einen Encoder im Empfänger, SD-Karten-Aufzeichnung sowie einen Streaming-Workflow über einen angeschlossenen Wi-Fi-Router. Diese Ausführung wird ohne Battery Cradles geliefert.

Das Wichtigste in 4 Punkten

• Zero-Delay-Videofunkstrecke für 4K-HDR-Workflows über 12G-SDI und HDMI
• MAX-Reichweite bis 5.000 ft / 1,5 km
• separater drahtloser Datenkanal für Kamera-/Monitorsteuerung, Ethernet und Color-Workflows
• MAX RX mit Encoder, SD-Karten-Aufzeichnung und Streaming-Option für lokale Monitoring-Workflows

Für wen ist Teradek Bolt 7 MAX geeignet?

Das Bolt 7 MAX richtet sich an professionelle Film-, Broadcast-, Live- und Commercial-Produktionen, bei denen sowohl große Funkdistanzen als auch erweiterte Funktionen auf Empfängerseite benötigt werden. Mit bis zu 5.000 ft / 1,5 km bildet die MAX-Ausführung die größte dokumentierte Reichweitenvariante innerhalb der Bolt-7-Serie.

Gegenüber Bolt 7 750 und Bolt 7 1500 bietet der MAX RX zusätzliche Funktionen. Dazu gehören ein integrierter Encoder und die Möglichkeit, den empfangenen Zero-Delay-Feed auf SD-Karte aufzuzeichnen. Wird der MAX RX über Ethernet mit einem geeigneten Wi-Fi-Router verbunden, lassen sich außerdem lokale Streaming-Workflows mit der Teradek TV App aufbauen.

Damit eignet sich die MAX-Variante besonders für größere Sets, umfangreichere Monitoring-Infrastrukturen und Produktionen, bei denen neben der drahtlosen Videoübertragung zusätzliche Distributions- und Recording-Funktionen benötigt werden.

In der Praxis

Bolt 7 überträgt Video und Produktionsdaten über getrennte Funkpfade. Der 12G-SDI-/HDMI-Videoweg wird durch einen separaten Datenfunkkanal ergänzt. In Europa wird für diesen Datenkanal das 863–868-MHz-SRD-Band genutzt. Darüber können unter anderem Kamera- und Monitorsteuerung, Ethernet-basierte Kommunikation und Color-Management-Workflows übertragen werden.

Beim MAX-System kommt der erweiterte Empfänger hinzu. Der Bolt 7 MAX RX besitzt einen SD-Kartenslot und einen integrierten Encoder. Dadurch kann der empfangene Zero-Delay-Videofeed direkt aufgezeichnet werden.

Für Streaming-Workflows kann der MAX RX über Ethernet mit einem Wi-Fi-Router wie dem Teradek Link AX verbunden werden. Über die Teradek TV App lässt sich das Signal anschließend an bis zu 20 lokale Geräte verteilen. Der Wi-Fi-Router ist dabei Bestandteil des Streaming-Workflows und nicht im MAX RX integriert.

Das hochauflösende Farbdisplay unterstützt Einrichtung und Kontrolle direkt am Gerät. Neben drahtlosem Pairing ist auch kabelgebundenes Pairing über eine 5-Pin-zu-USB-C-Verbindung vorgesehen.

USB-C unterstützt DisplayPort Alt Mode. Damit können Video, Audio und Kommunikation über eine entsprechende USB-C-Verbindung übertragen werden. Sender und Empfänger benötigen dennoch eine separate Stromversorgung; USB-C versorgt die Bolt-7-Geräte nicht mit Betriebsstrom.

Hinweise

• Diese Ausführung ist das Bolt 7 MAX TX/RX-Set mit bis zu 5.000 ft / 1,5 km Reichweite.
• Battery Cradles sind bei MPN 10-2720 nicht enthalten.
• Bolt 7 750 und Bolt 7 1500 sind separate Reichweitenvarianten.
• MAX Deluxe Sets mit Gold-Mount- oder V-Mount-Battery-Cradles sind eigenständige Artikelvarianten.
• Encoder und SD-Karten-Aufzeichnung befinden sich im MAX RX.
• Für den beschriebenen lokalen Streaming-Workflow wird zusätzliche Netzwerkinfrastruktur benötigt.
• Für den neuen Bolt-7-Datenfunk müssen Sender und Empfänger aus der Bolt-7-Serie stammen.
• Der Bolt 7 MAX RX ist die für ein Bolt Array Panel vorgesehene RX-Variante.

Hauptmerkmale

• Reichweite: bis 5.000 ft / 1,5 km
• 4K-HDR-Videofunkübertragung
• 5-GHz-/6-GHz-Videofunk
• separater Datenfunkkanal; in Europa 863–868 MHz SRD
• 12G-SDI und HDMI
• USB-C mit DisplayPort Alt Mode
• Daten-/Ethernet-Funktionen über Bolt 7
• Zero-Delay-Videoweg
• Kamera- und Monitorsteuerungs-Workflows
• Color-Management-Workflows
• MAX RX mit integriertem Encoder
• SD-Karten-Aufzeichnung am MAX RX

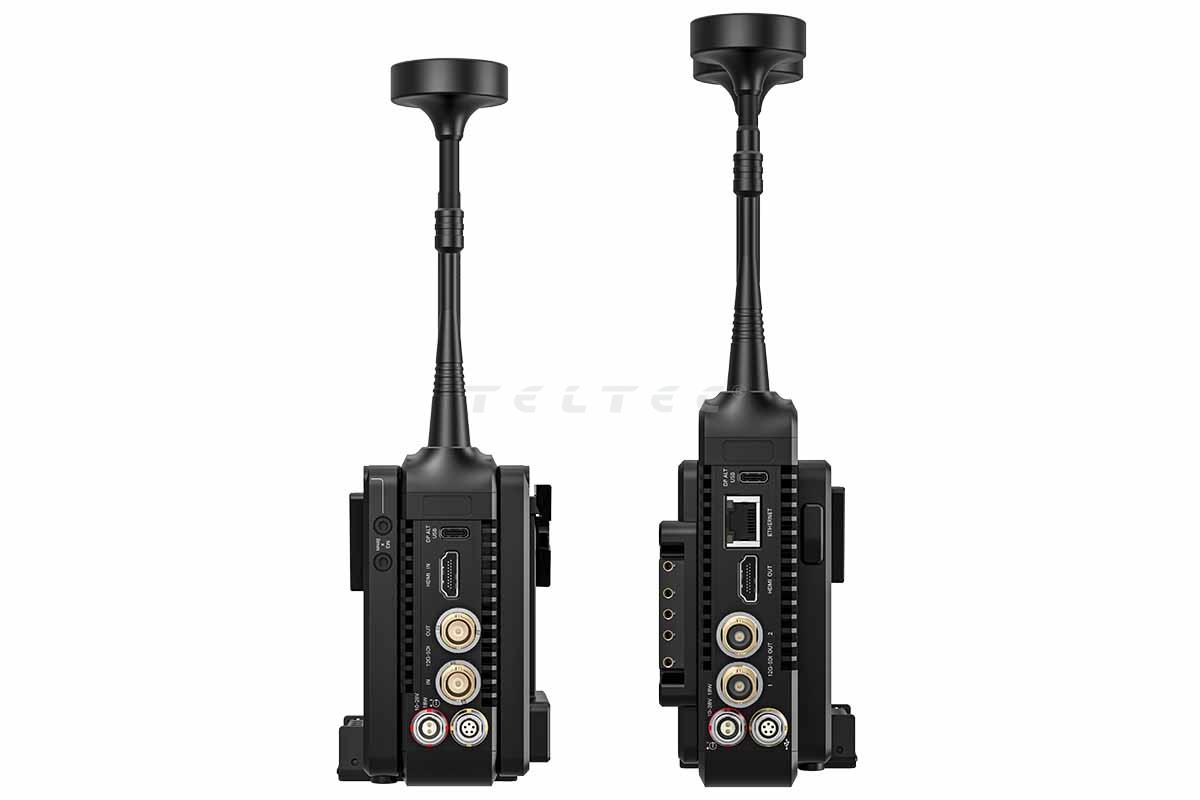

• Ethernet-Anschluss am MAX RX
• Streaming-Workflow über externen Wi-Fi-Router und Teradek TV App

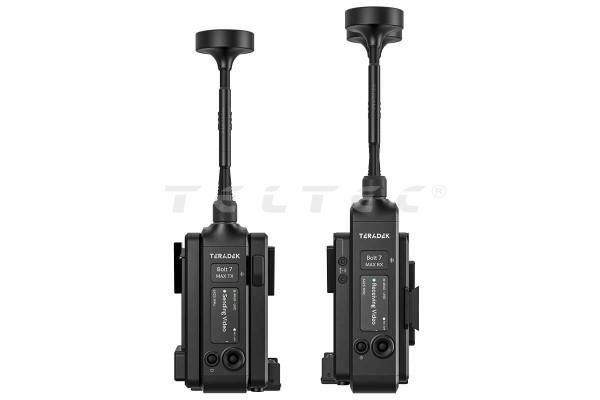

• hochauflösendes Farbdisplay
• drahtloses und kabelgebundenes Pairing
• rückwärtskompatible Videoübertragung mit kompatiblen BB3-basierten Bolt-Systemen
• Anschlussmöglichkeit für separat erhältliche Bolt-7-Battery-Cradles

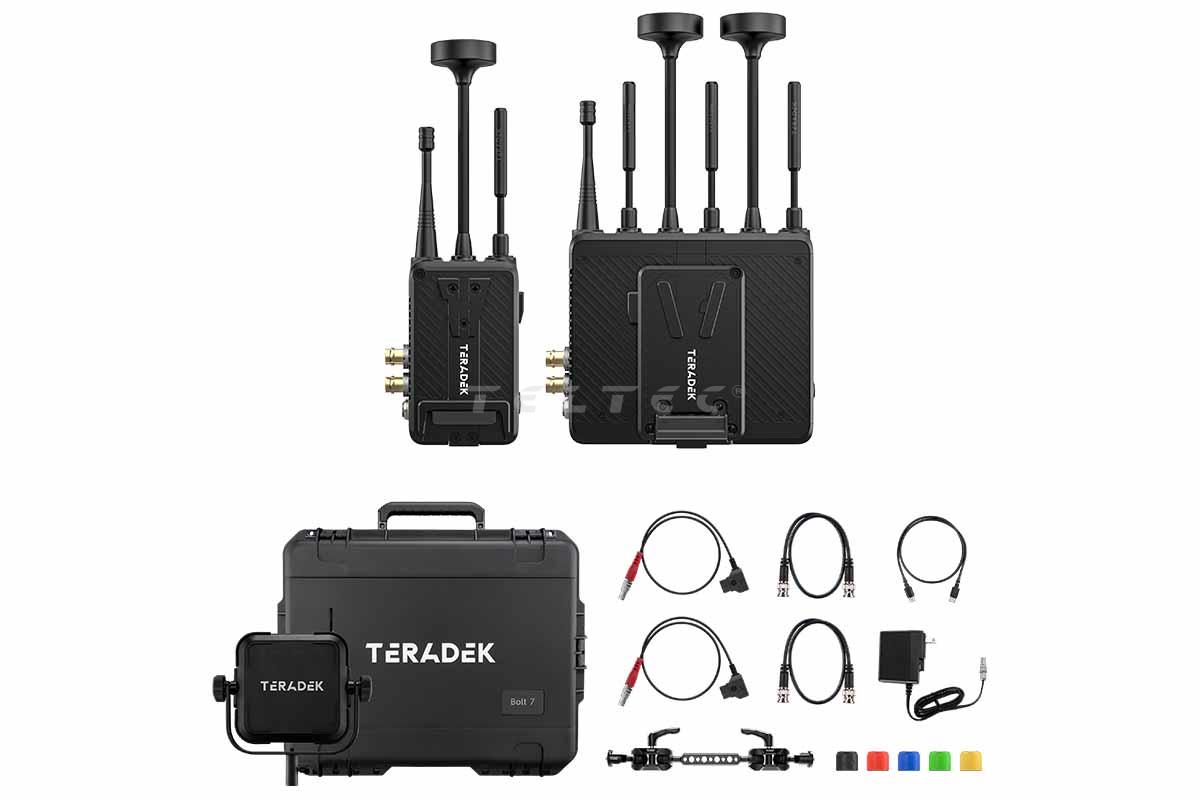

Lieferumfang

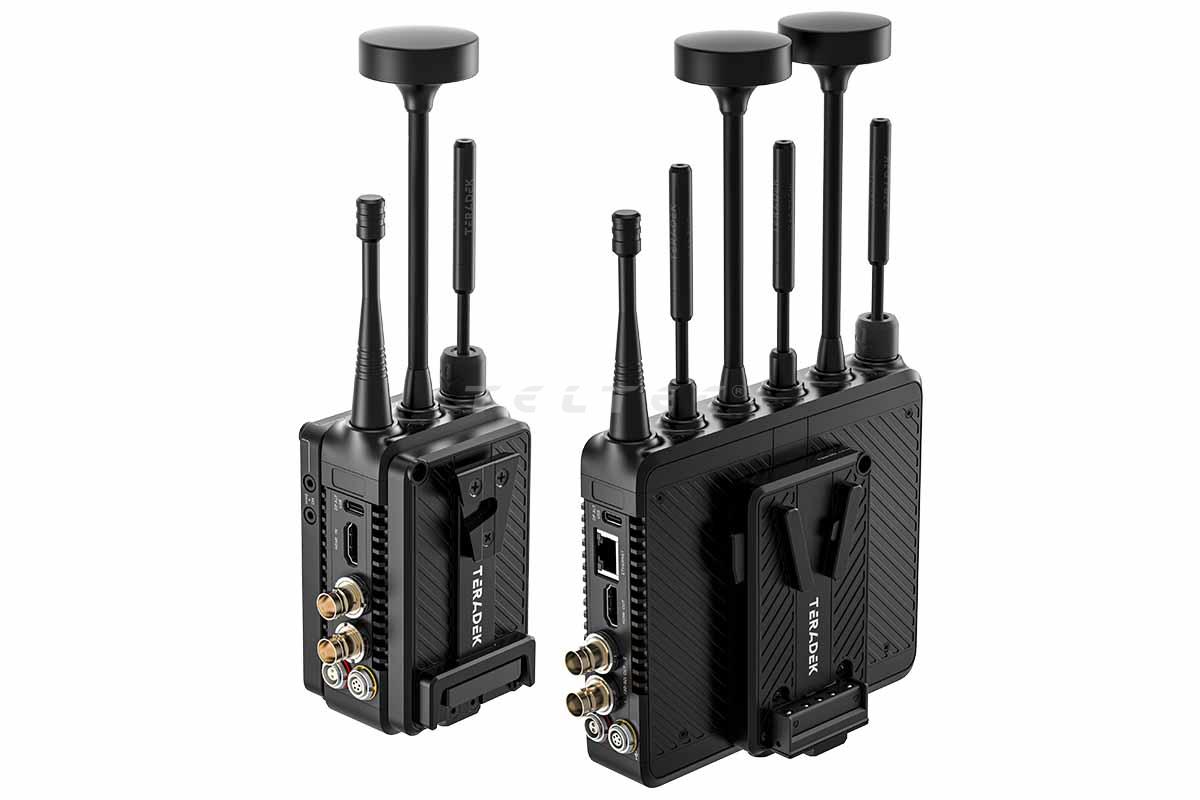

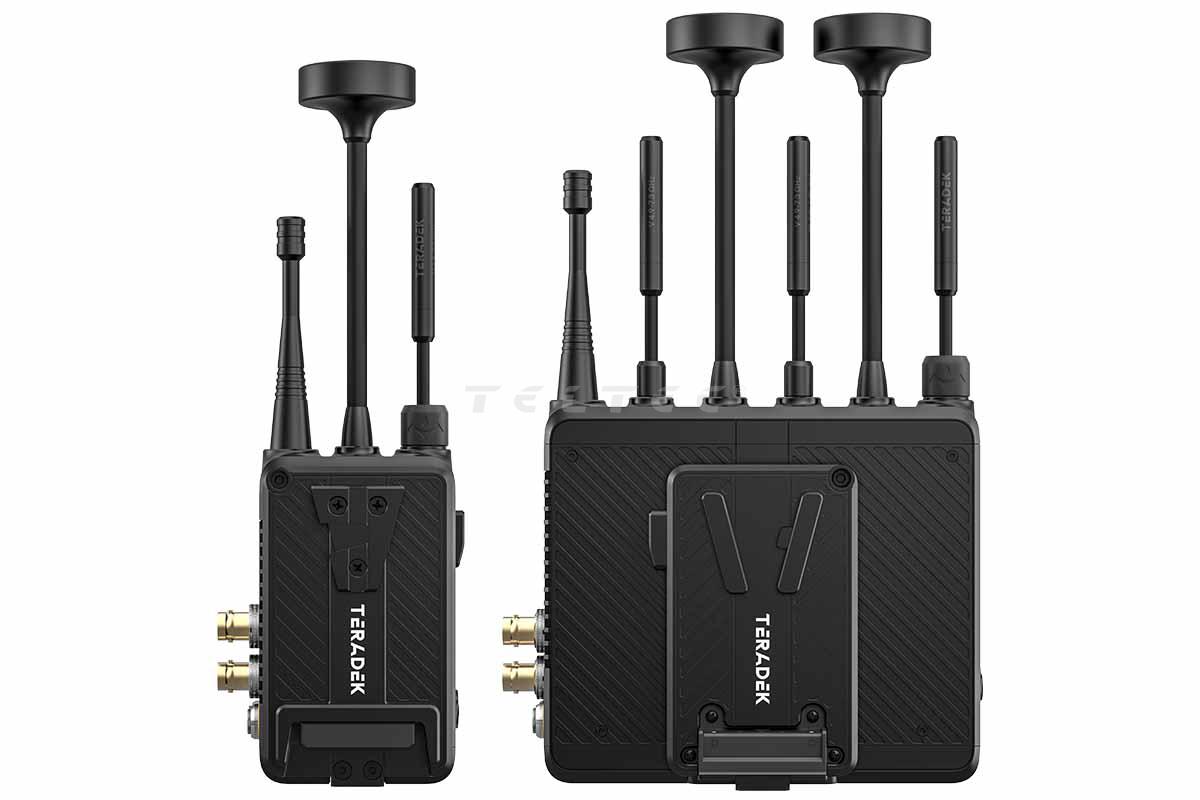

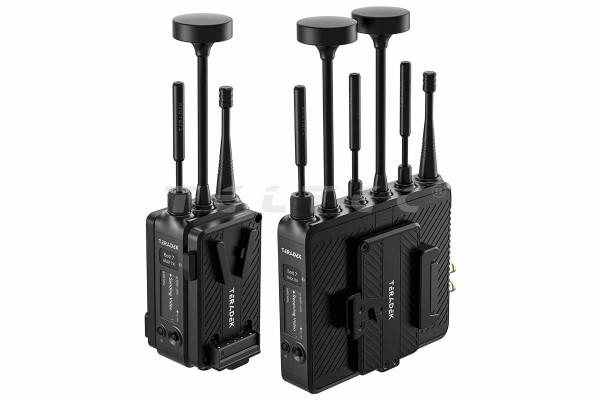

• 1x Teradek Bolt 7 MAX Sender
• 1x Teradek Bolt 7 MAX Empfänger
• Antennen für Video- und Datenfunk
• 12G-SDI-Verbindungskabel
• USB-C-Kabel für DisplayPort Alt Mode
• Stromversorgungskabel
• Netzteil
• Kabel für kabelgebundenes Pairing
• Montagezubehör

Battery Cradles sind nicht enthalten.

Technische Daten

FAQs

Was unterscheidet Bolt 7 MAX von Bolt 7 750 und Bolt 7 1500?

Neben der Reichweite unterscheidet sich vor allem der Empfänger. Bolt 7 750 ist für bis zu 750 ft / 228 m ausgelegt, Bolt 7 1500 für bis zu 1.500 ft / 450 m und Bolt 7 MAX für bis zu 5.000 ft / 1,5 km.

Der MAX RX erweitert das System zusätzlich um einen Encoder, SD-Karten-Aufzeichnung, Ethernet und den dokumentierten Streaming-Workflow. Es handelt sich daher nicht nur um eine größere Reichweitenvariante.

Kann der Bolt 7 MAX RX direkt aufzeichnen?

Ja. Der MAX RX besitzt einen integrierten Encoder und kann den empfangenen Zero-Delay-Feed direkt auf eine SD-Karte aufzeichnen.

Kann der Bolt 7 MAX auf iPads streamen?

Ja, allerdings nicht allein über den Empfänger. Der MAX RX wird dafür über Ethernet mit einem Wi-Fi-Router wie dem Teradek Link AX verbunden. Über die Teradek TV App kann der Feed anschließend an bis zu 20 lokale Geräte verteilt werden.

Sind Battery Cradles im Bolt 7 MAX 10-2720 enthalten?

Nein. MPN 10-2720 ist die MAX-Ausführung ohne Battery Cradles.

Für vorkonfigurierte Varianten mit Battery Cradles gibt es separate MAX Deluxe Sets:

• Gold Mount: 10-2720-G
• V-Mount: 10-2720-V

Kann ich separat erhältliche Battery Cradles verwenden?

Ja. Für Bolt 7 sind separate Battery Cradles für V-Mount sowie 14-V- und 26-V-Gold-Mount dokumentiert. Sie sind für die modulare Stromversorgung von Bolt-7-Sendern und -Empfängern vorgesehen.

Ist Bolt 7 MAX mit älteren Bolt-Systemen kompatibel?

Für die drahtlose Videoübertragung ist Bolt 7 mit kompatiblen BB3-basierten Systemen wie Bolt 4K und Bolt 6 rückwärtskompatibel. Auch RF-X ist kompatibel. Ältere BB2-Systeme wie Bolt 500, Bolt 1000 und Bolt 3000 werden nicht unterstützt.

Der zusätzliche Bolt-7-Datenfunk ist davon getrennt zu betrachten und setzt auf beiden Seiten Bolt-7-Geräte voraus.

Funktioniert der neue Datenfunk mit einem Bolt 6 Empfänger?

Nein. In einem gemischten Setup kann die kompatible Videoübertragung verwendet werden, der zusätzliche Bolt-7-Datenkanal steht jedoch nur zwischen Bolt-7-Geräten zur Verfügung.

Kann Bolt 7 MAX Video über USB-C übertragen?

Ja. USB-C unterstützt DisplayPort Alt Mode für Video, Audio und Kommunikation. Am Sender können entsprechend kompatible Quellen angebunden werden, am Empfänger kompatible Displays.

USB-C übernimmt dabei nicht die Stromversorgung der Bolt-7-Geräte.

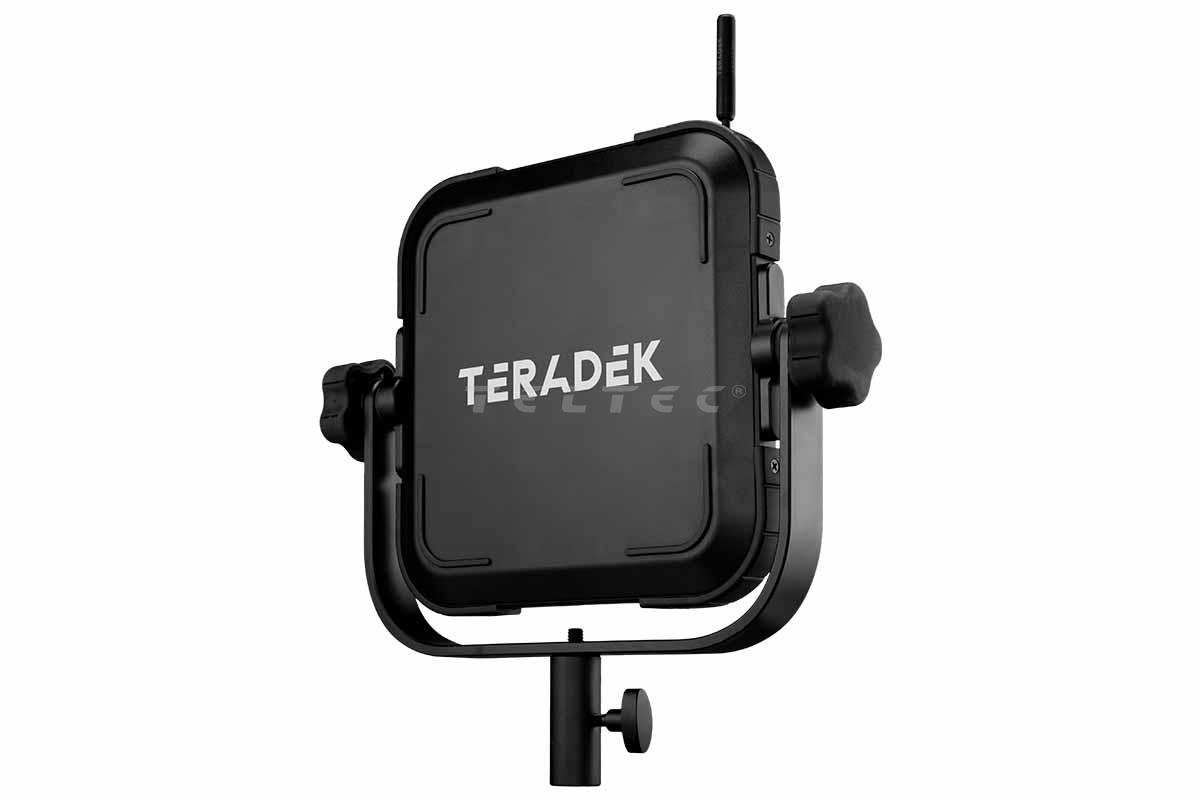

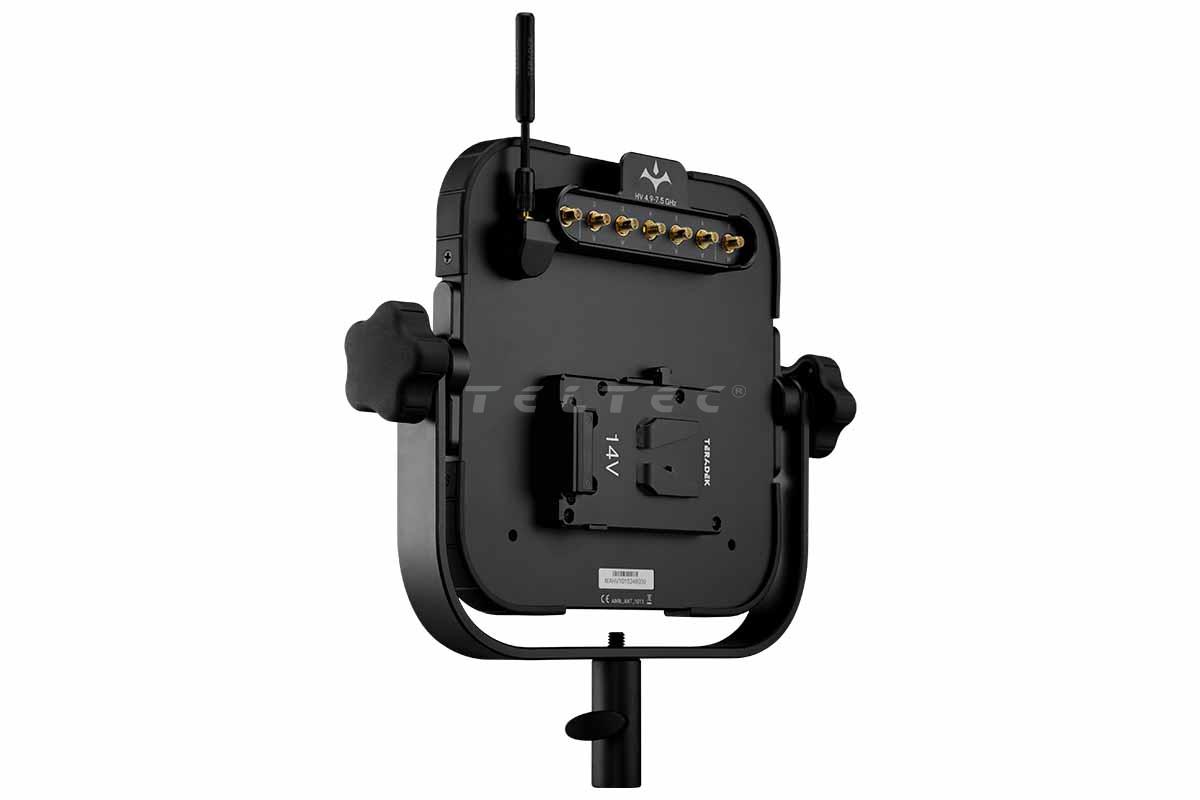

Welches Bolt-7-Modell wird für ein Array Panel benötigt?

Für die Verwendung eines Array Panels ist der Bolt 7 MAX RX vorgesehen. Die 750- und 1500-Empfänger sind dafür nicht die entsprechenden RX-Varianten.

Zubehör und Systemintegration

Häufig sinnvoll

Für eine integrierte Akkustromversorgung stehen separat erhältliche Bolt-7-Battery-Cradles für V-Mount sowie 14-V- und 26-V-Gold-Mount zur Verfügung. Die Cradles können mit Bolt-7-Sendern und -Empfängern eingesetzt werden.

Für den dokumentierten lokalen Streaming-Workflow benötigt der MAX RX außerdem einen geeigneten Wi-Fi-Router. Teradek zeigt hierfür den Link AX als Beispiel.

Optional

Die Advanced Spectrum License erweitert Bolt 7 um zusätzliche Frequenzoptionen. Dokumentiert sind unter anderem 4,9-GHz-Unterstützung, soweit deren Nutzung zulässig ist, sowie 5-MHz-Kanäle. Die Lizenz ist gerätebezogen; Sender und Empfänger benötigen für die entsprechenden Funktionen jeweils eine eigene Lizenz.

Alternativen innerhalb der Serie

Bolt 7 750: sinnvoll, wenn bis zu 750 ft / 228 m Reichweite ausreichen und die MAX-spezifischen RX-Funktionen nicht benötigt werden.

Bolt 7 1500: für bis zu 1.500 ft / 450 m und damit für größere Distanzen als beim 750, ebenfalls ohne MAX-spezifischen Encoder und SD-Aufzeichnung.

Bolt 7 MAX: für bis zu 5.000 ft / 1,5 km sowie zusätzliche Funktionen wie Encoding, SD-Aufzeichnung, Streaming-Workflow und Array-Panel-Integration.

Das sollte man vor dem Kauf wissen

• MPN 10-2720 ist das MAX TX/RX-Set ohne Battery Cradles.
• Die MAX Deluxe Sets mit Gold-Mount- bzw. V-Mount-Cradles sind separate Artikel.
• Für Streaming über die Teradek TV App wird zusätzlich ein geeigneter Wi-Fi-Router benötigt.
• Der neue Datenfunk steht nur innerhalb einer vollständigen Bolt-7-Verbindung zur Verfügung.
• USB-C mit DP Alt Mode ersetzt nicht die externe Stromversorgung.

Beratung zur Systemzusammenstellung

Beim Bolt 7 MAX geht es nicht nur um die größere Reichweite. Entscheidend ist auch, ob die zusätzlichen Funktionen des MAX RX – insbesondere Recording, Streaming-Integration und Array-Panel-Unterstützung – für den geplanten Workflow benötigt werden. Ebenso sollte vorab geklärt werden, ob das Basis-Set 10-2720 ohne Battery Cradles passend ist oder eine der separat geführten Deluxe-Varianten mit Gold Mount beziehungsweise V-Mount die sinnvollere Lösung darstellt.

Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: von Sender, MAX-Empfänger und Funkreichweite bis zur passenden Stromversorgung, Monitoring- und Streaming-Infrastruktur.
