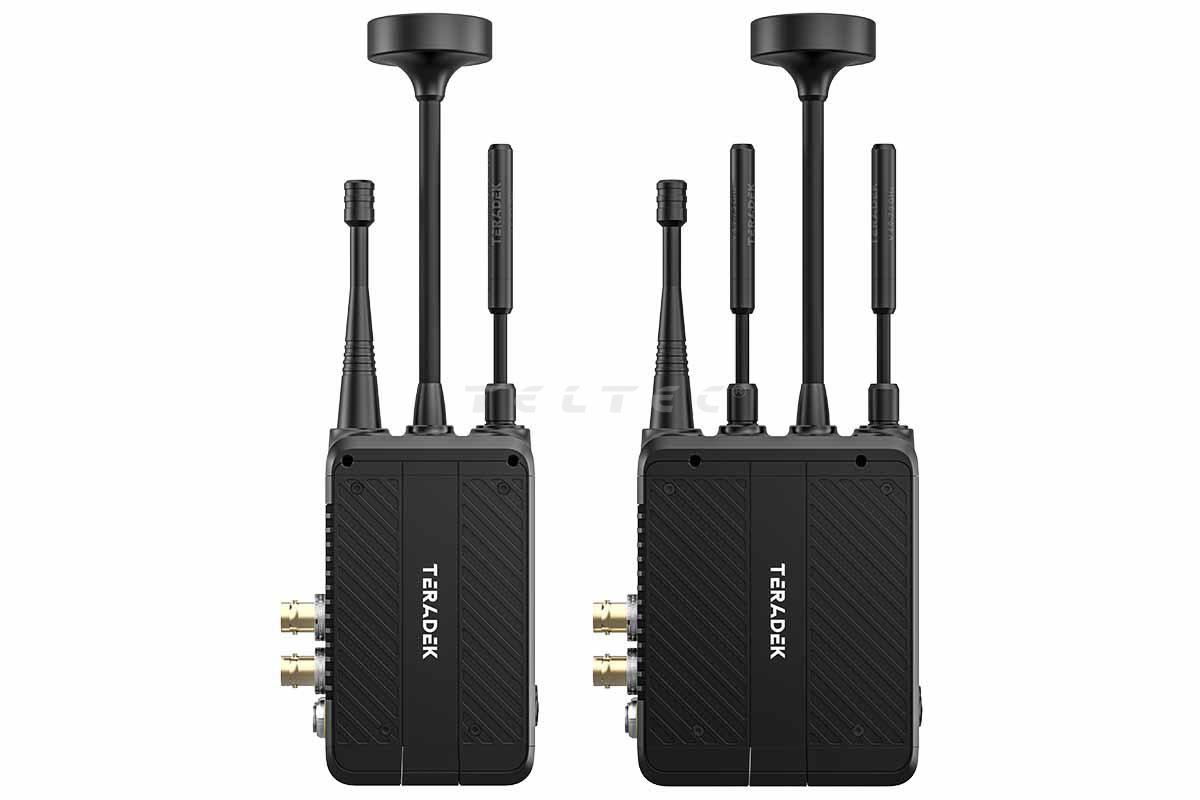

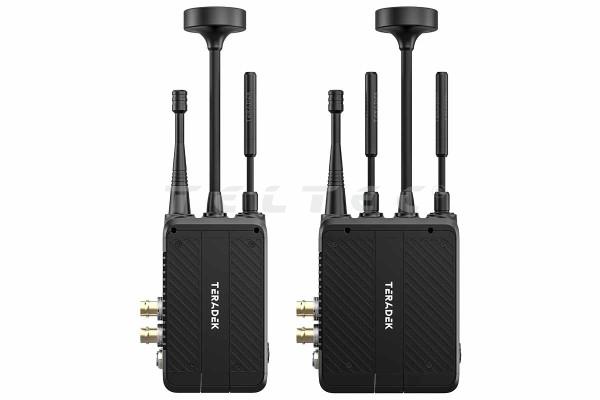

Teradek Bolt 7 1500 12G-SDI/HDMI Wireless TX/RX (no battery cradles)

Teradek Bolt 7 1500 12G-SDI/HDMI Wireless TX/RX ist eine professionelle Zero-Delay-Videofunkstrecke mit Sender und Empfänger für 4K-HDR-Workflows über 12G-SDI und HDMI. Die 1500-Variante ist für Reichweiten bis 1.500 ft / 450 m ausgelegt und ergänzt die drahtlose Videoübertragung um einen separaten Datenfunkkanal für Kamera- und Monitorsteuerung, Ethernet-Transport sowie Color-Workflows. Diese Ausführung wird ohne Battery Cradles geliefert.

Das Wichtigste in 4 Punkten

• Zero-Delay-Videofunkstrecke für 4K-HDR-Workflows über 12G-SDI und HDMI
• Reichweite der 1500-Variante bis 1.500 ft / 450 m
• separater drahtloser Datenkanal für Kamera-/Monitorsteuerung, Ethernet und Color-Workflows
• kompaktes Bolt-7-System mit hochauflösendem Farbdisplay, vereinfachtem Pairing und USB-C mit DisplayPort Alt Mode

Für wen ist Teradek Bolt 7 1500 geeignet?

Das Bolt 7 1500 richtet sich an professionelle Film-, Broadcast-, Live- und Commercial-Produktionen, die eine größere Funkdistanz als mit der 750-Variante abdecken möchten. Mit bis zu 1.500 ft / 450 m positioniert sich das Modell zwischen dem Bolt 7 750 und dem Bolt 7 MAX.

Der kompakte Sender lässt sich in Handheld-, Steadicam-, Gimbal- und Broadcast-Rigs integrieren. Gleichzeitig bietet das System neben der Videoübertragung einen eigenen Funkweg für Produktionsdaten und eignet sich damit für Setups, in denen beispielsweise Camera Control, Monitor Control oder Color Management drahtlos in den Workflow eingebunden werden sollen.

In der Praxis

Bolt 7 verbindet drahtlose Video- und Datenübertragung innerhalb eines Systems. Der 12G-SDI-/HDMI-Videoweg wird durch einen separaten Datenfunkkanal ergänzt. In Europa ist es das 863–868-MHz-SRD-Band. Darüber können unter anderem Kamera- und Monitorsteuerung, Ethernet-basierte Kommunikation und Color-Management-Workflows übertragen werden.

Wichtig für gemischte Bolt-Systeme: Die Rückwärtskompatibilität zu älteren BB3-basierten Bolt-Systemen betrifft den Videoweg. Der zusätzliche Datenfunk steht nur zur Verfügung, wenn beide Seiten Bolt-7-Geräte sind. Ein Bolt 7 TX kann daher beispielsweise mit einem kompatiblen Bolt 6 RX für Video eingesetzt werden, der neue Datenkanal steht in dieser Kombination jedoch nicht zur Verfügung.

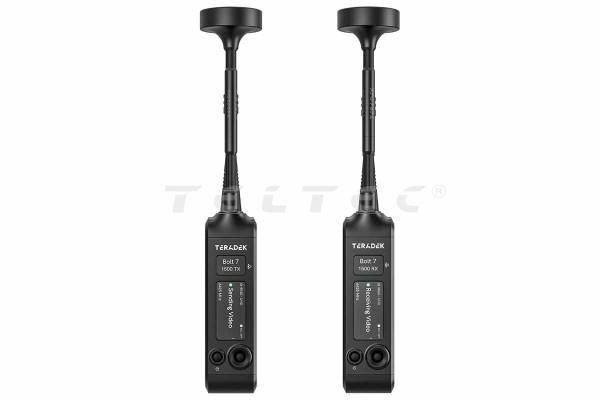

Das hochauflösende Farbdisplay unterstützt die Einrichtung direkt am Gerät. Zusätzlich zum drahtlosen Pairing lässt sich TX und RX über eine 5-Pin-zu-USB-C-Verbindung kabelgebunden koppeln.

USB-C unterstützt DisplayPort Alt Mode. Der TX kann damit Video, Audio und Kommunikation von kompatiblen Quellen übernehmen, während die RX-Seite DP-Alt-Mode an kompatible Monitore ausgeben kann. Sender und Empfänger benötigen weiterhin eine separate Stromversorgung; USB-C versorgt Bolt 7 nicht mit Betriebsstrom.

Hinweise

• Diese Ausführung ist das Bolt 7 1500 TX/RX-Set mit bis zu 1.500 ft / 450 m Reichweite.
• Battery Cradles sind bei dieser Ausführung nicht enthalten.
• Bolt 7 750 und Bolt 7 MAX sind separate Reichweitenvarianten.
• SD-Karten-Aufzeichnung und die Encoder-/Streaming-Funktionen gehören zum Bolt 7 MAX RX und nicht zum Bolt 7 1500 RX.
• Für den zusätzlichen Bolt-7-Datenfunk müssen sowohl Sender als auch Empfänger aus der Bolt-7-Serie stammen.
• Ein Array Panel setzt den Bolt 7 MAX RX voraus.

Hauptmerkmale

• Reichweite: bis 1.500 ft / 450 m
• 4K-HDR-Videofunkübertragung

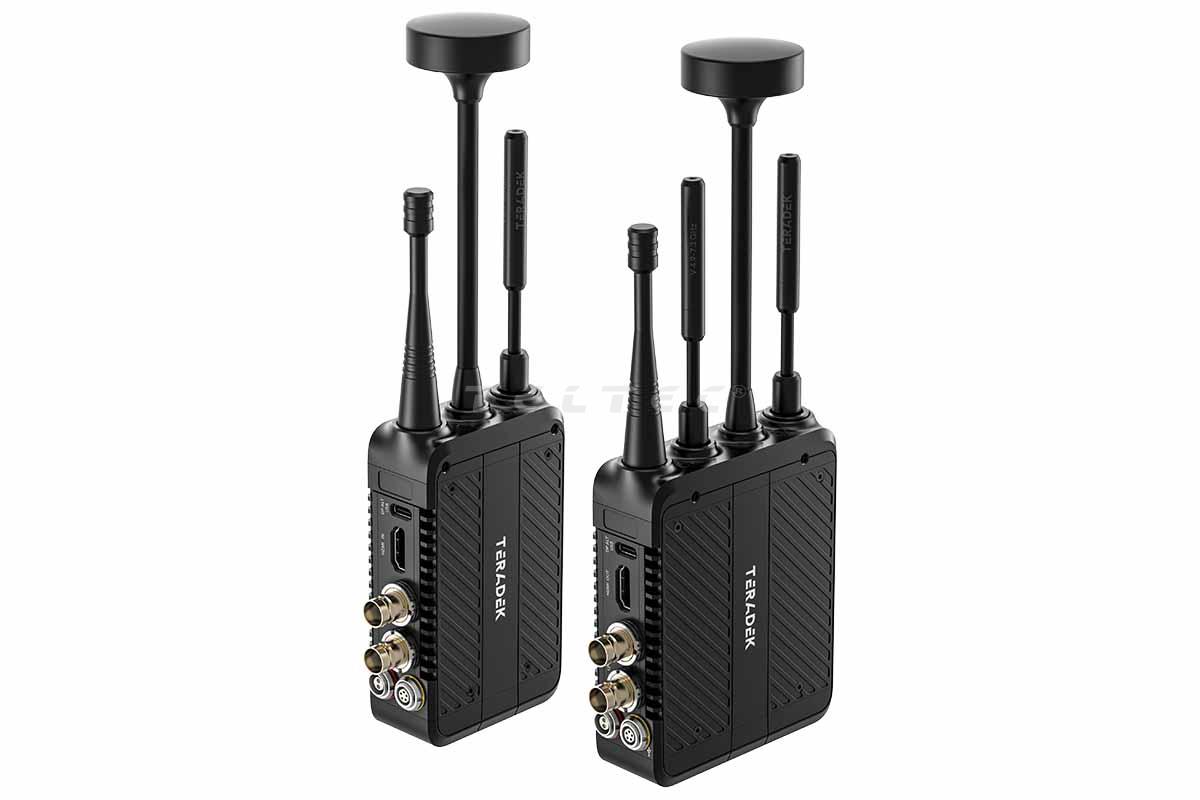

• 12G-SDI und HDMI
• 5-GHz-/6-GHz-Videofunk
• separater Datenfunkkanal; in Europa 863–868 MHz SRD
• Kamera- und Monitorsteuerung über den Datenkanal
• Ethernet- und Color-Management-Workflows
• Zero-Delay-Betrieb

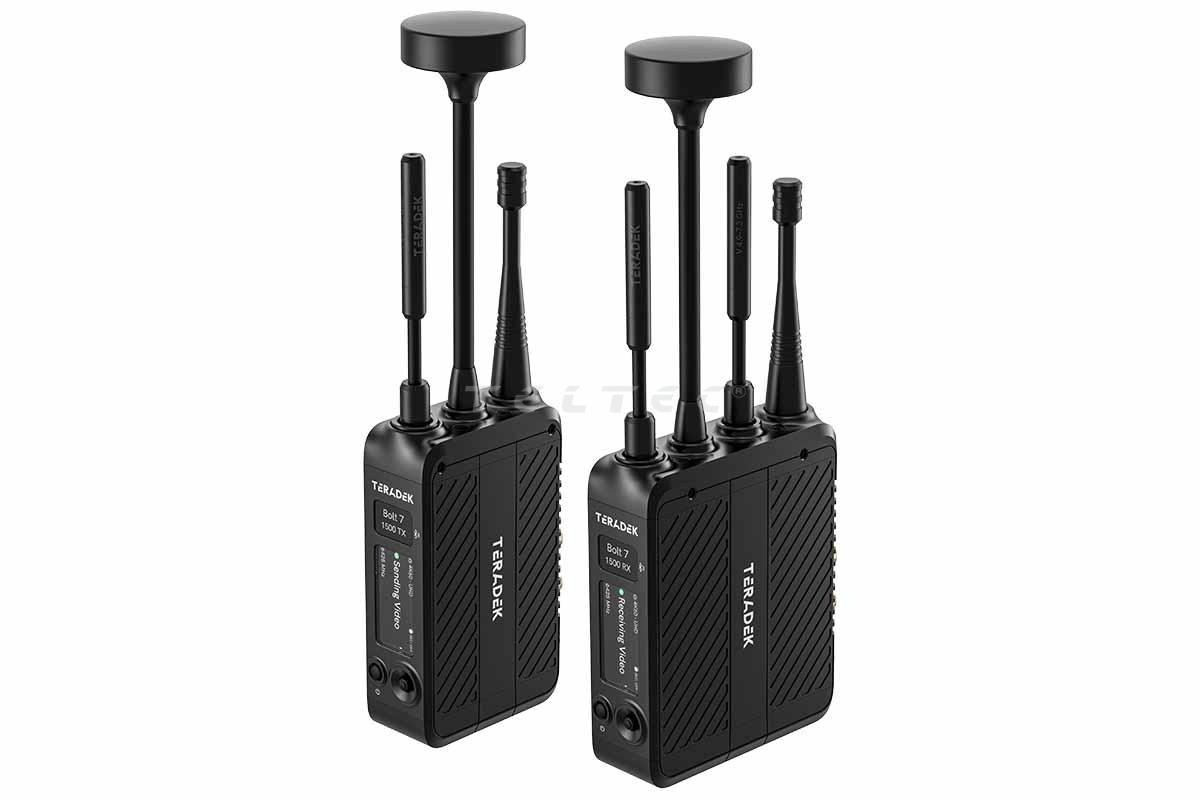

• hochauflösendes Farbdisplay
• drahtloses und kabelgebundenes Pairing
• USB-C mit DisplayPort Alt Mode
• rückwärtskompatible Videoübertragung mit BB3-basierten Bolt-Systemen
• kompakter Bolt-7-Sender
• Anschlussmöglichkeit für separat erhältliche Bolt-7-Battery-Cradles

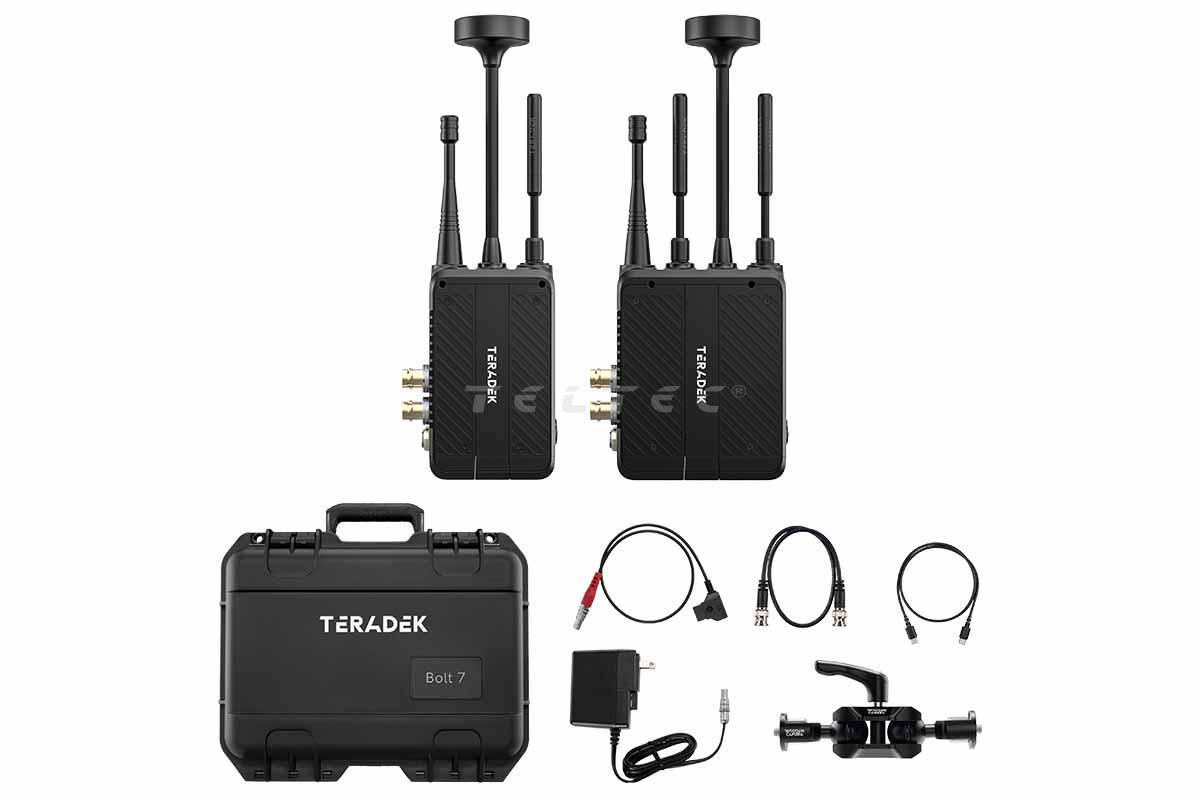

Lieferumfang

• 1x Teradek Bolt 7 1500 Sender
• 1x Teradek Bolt 7 1500 Empfänger

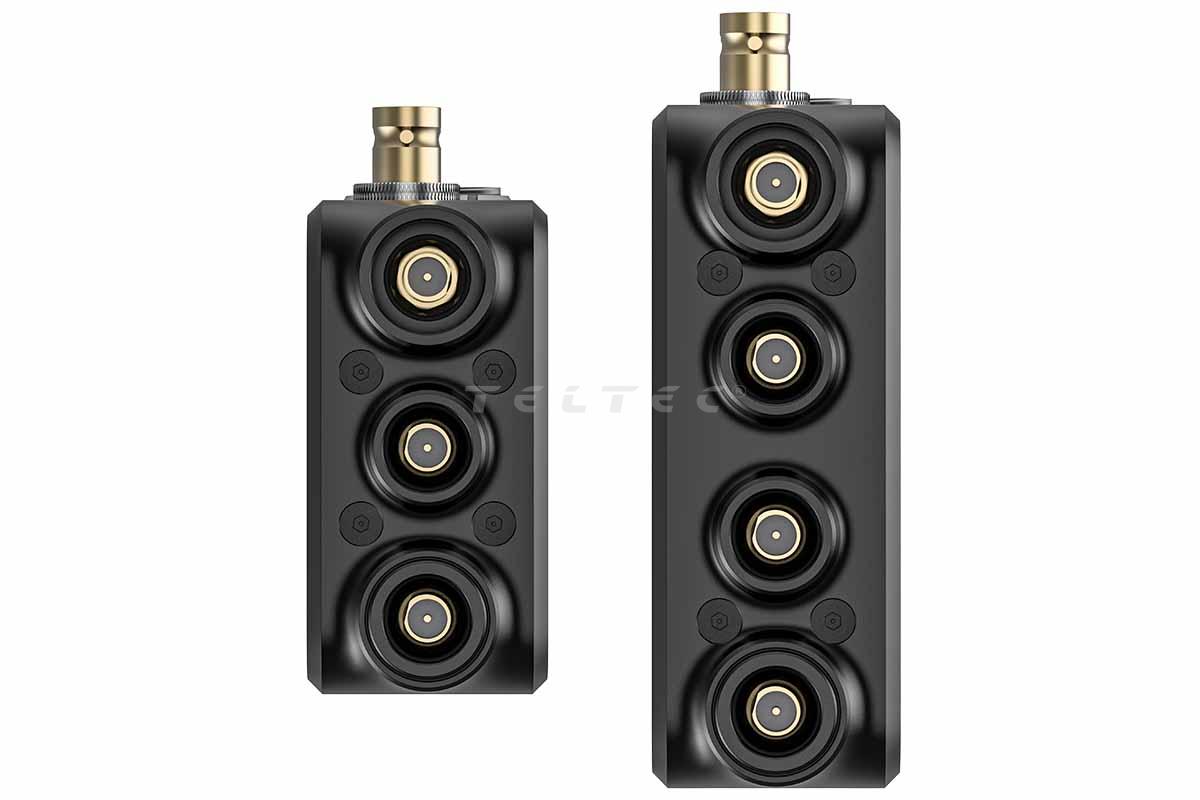

• 3x 2-dBi-Antenne, 4,9–7,3 GHz, RP-SMA
• 2x 2-dBi-Mushroom-Antenne, 4,9–7,3 GHz, RP-SMA
• 2x Antenne, 865–926 MHz
• 2x 12G-SDI BNC-auf-BNC-Kabel, 46 cm
• 1x DP-Alt-Mode USB-C-auf-USB-C-Kabel
• 2x 2-Pin-auf-PowerTap-Kabel
• 1x 2-Pin-Netzteil mit 36-W-AC-Adapter
• 1x 5-Pin-auf-USB-C-Kabel

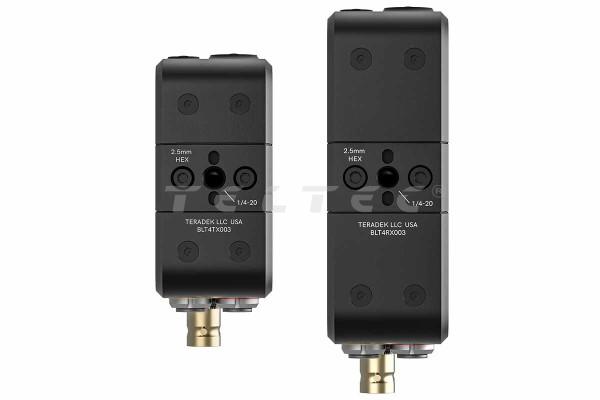

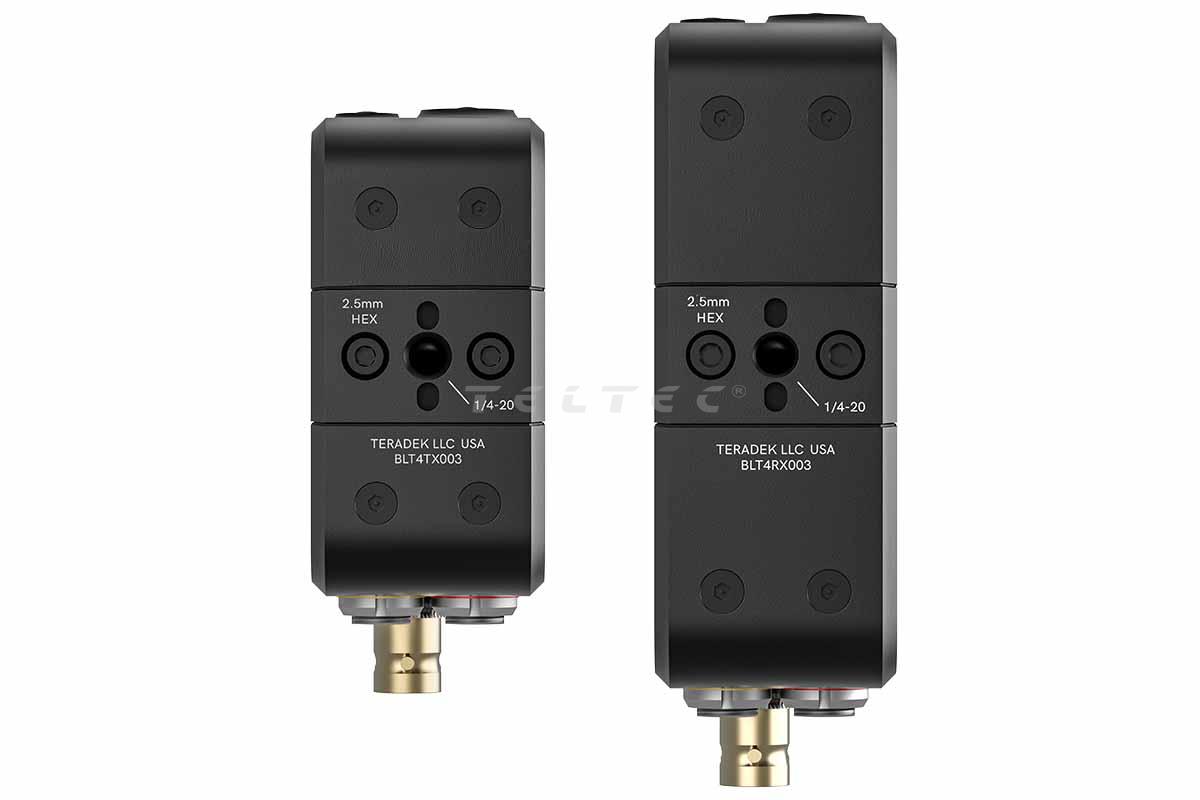

• 1x Wooden Camera Universal Ultra Arm Mini mit 1/4"-20- und 3/8"-16-Anschluss

Battery Cradles sind nicht enthalten.

Technische Daten

FAQs

Was unterscheidet Bolt 7 1500 von Bolt 7 750 und Bolt 7 MAX?

Der wesentliche belegte Variantenunterschied ist die Reichweite. Bolt 7 750 ist für bis zu 750 ft / 228 m ausgelegt, Bolt 7 1500 für bis zu 1.500 ft / 450 m und Bolt 7 MAX für bis zu 5.000 ft / 1,5 km.

Der MAX RX unterscheidet sich zusätzlich funktional: Er besitzt einen Encoder für SD-Karten-Aufzeichnung und kann in Verbindung mit einem Wi-Fi-Router entsprechende Streaming-Workflows bereitstellen. Diese Funktionen gehören nicht zum Bolt 7 1500 RX.

Kann der Bolt 7 1500 RX auf SD-Karte aufzeichnen?

Nein. Der Encoder und die direkte SD-Karten-Aufzeichnung sind für den Bolt 7 MAX RX dokumentiert. Der normale Bolt 7 1500 RX besitzt diese MAX-spezifische Funktion nicht.

Sind Battery Cradles im Bolt 7 1500 Set enthalten?

Nein. Diese Ausführung wird ohne Battery Cradles geführt. Für Bolt 7 sind separate Cradles für V-Mount sowie 14-V- und 26-V-Gold-Mount dokumentiert. Die Cradles sind reversibel und können mit Bolt-7-Sendern und -Empfängern verwendet werden.

Ist Bolt 7 1500 mit älteren Bolt-Systemen kompatibel?

Für die drahtlose Videoübertragung ist die Rückwärtskompatibilität mit BB3-basierten Bolt-Systemen, darunter Bolt 4K und Bolt 6 und RF-X gegeben. Ältere BB2-Systeme wie Bolt 500, Bolt 1000 und Bolt 3000 sind nicht kompatibel. Bei Bolt 4K steht 6 GHz nicht zur Verfügung.

Funktioniert der Datenfunk zusammen mit einem Bolt 6?

Nein. Der zusätzliche Datenfunkkanal setzt auf beiden Seiten Bolt 7 voraus. In einem gemischten System kann die kompatible drahtlose Videoübertragung genutzt werden, nicht jedoch der neue Bolt-7-Datenkanal.

Kann Bolt 7 1500 Video über USB-C übertragen?

Ja. USB-C unterstützt DisplayPort Alt Mode für Video, Audio und Kommunikation. Der TX kann entsprechend kompatible Quellen anbinden und der RX an kompatible Displays ausgeben. Die USB-C-Verbindung übernimmt jedoch nicht die Stromversorgung von TX oder RX.

Kann der Bolt 7 1500 RX mit einem Array Panel verwendet werden?

Nein, es setzt den Bolt 7 MAX RX voraus. Obwohl die 750-/1500-RX-Modelle dieselbe Anzahl an Antennen besitzen, liegen zwei davon intern.

Zubehör und Systemintegration

Häufig sinnvoll: Für eine integrierte Akkustromversorgung stehen Bolt-7-Battery-Cradles für V-Mount sowie 14-V- und 26-V-Gold-Mount zur Verfügung. Sie werden über die Bolt-7-Schnittstelle angebunden und übertragen Batteriemetadaten.

Optional: Die Advanced Spectrum License erweitert Bolt 7 um 4,9-GHz-Frequenzen, wo deren Nutzung zulässig ist, sowie um 5-MHz-Kanäle. Die Lizenz ist an die Seriennummer des jeweiligen Geräts gebunden und nicht übertragbar. Für die entsprechenden Funktionen benötigen Sender und Empfänger jeweils eine eigene Lizenz.

Alternativen innerhalb der Serie: Bolt 7 750 ist für kürzere Übertragungsdistanzen vorgesehen. Wird eine größere Reichweite oder werden MAX-spezifische RX-Funktionen wie Recording benötigt, ist Bolt 7 MAX die entsprechende Variante.

Das sollte man vor dem Kauf wissen

• Das Bolt 7 1500 ist die Variante für bis zu 1.500 ft / 450 m.
• Battery Cradles sind bei dieser Ausführung nicht enthalten.
• Der neue Datenfunkkanal setzt einen Bolt-7-Sender und einen Bolt-7-Empfänger voraus.
• USB-C mit DP Alt Mode ersetzt nicht die separate Stromversorgung.
• SD-Karten-Aufzeichnung und MAX-Streaming-Funktionen gehören nicht zum Bolt 7 1500 RX.
• Für die Verwendung eines Array Panels ist der Bolt 7 MAX RX erforderlich.

Beratung zur Systemzusammenstellung

Beim Bolt 7 1500 sollte vor allem geprüft werden, ob die Reichweite bis 1.500 ft / 450 m zum geplanten Set passt oder ob die 750- beziehungsweise MAX-Variante die sinnvollere Systementscheidung ist. Ebenso sollte die Stromversorgung eingeplant werden, da dieses Set ohne Battery Cradles geliefert wird. Bei bestehenden Bolt-Systemen ist zusätzlich zwischen der rückwärtskompatiblen Videoübertragung und dem ausschließlich innerhalb von Bolt 7 verfügbaren neuen Datenfunk zu unterscheiden.
