Swit K7 Cine Monitor

Swit K7 Cine Monitor ist ein 7-Zoll-On-Camera-Monitor mit 2800 nits und Touchscreen für Produktionen on Location, im Studio und im Cine-Bereich. Das optisch gebondete Full-HD-Display wird über Multi-Touch-Gesten und physische Tasten bedient. Signale kommen über je einen 3G/HD-SDI- und HDMI-2.0-Eingang mit Loop-Ausgängen und integrierter Cross-Conversion, über HDMI mit bis zu 4K60p. Für die Bildkontrolle stehen LUTs mit LUT-Ausgabe, False Color, Waveform, Vektorskop, Histogramm, ein Referenzbild-Overlay und anamorphotisches De-Squeeze zur Verfügung. Versorgt wird der K7 über zwei NP-F-Schächte mit Hot-Swap, einen 2-Pin-DC-Eingang oder USB-C PD.

Das Wichtigste in 4 Punkten

• 7 Zoll, 2800 nits, Full HD, optisch gebondeter Touchscreen
• 3G/HD-SDI und HDMI 2.0 mit Loop-Ausgängen und Cross-Conversion
• LUTs, Scopes und Referenzbild-Overlay für die Bildkontrolle am Set
• Dual-NP-F mit Hot-Swap, dazu 2-Pin-DC-Eingang (7–34 V) und USB-C PD

Für wen ist der Swit K7 Cine Monitor geeignet?

Der Swit K7 richtet sich an Kameraleute und Assistenten, die einen hellen On-Camera-Monitor für Location-, Studio- und Cine-Produktionen benötigen. Mit 2800 nits ist das Display auf den Einsatz bei Tageslicht ausgelegt.

Da SDI und HDMI mit Cross-Conversion vorhanden sind, lässt sich der K7 sowohl an Kameras mit SDI- als auch mit HDMI-Ausgang betreiben und das Signal im jeweils anderen Format weitergeben. Für vertikale Rigs wird die Bildschirmanzeige gedreht oder gespiegelt.

In der Praxis

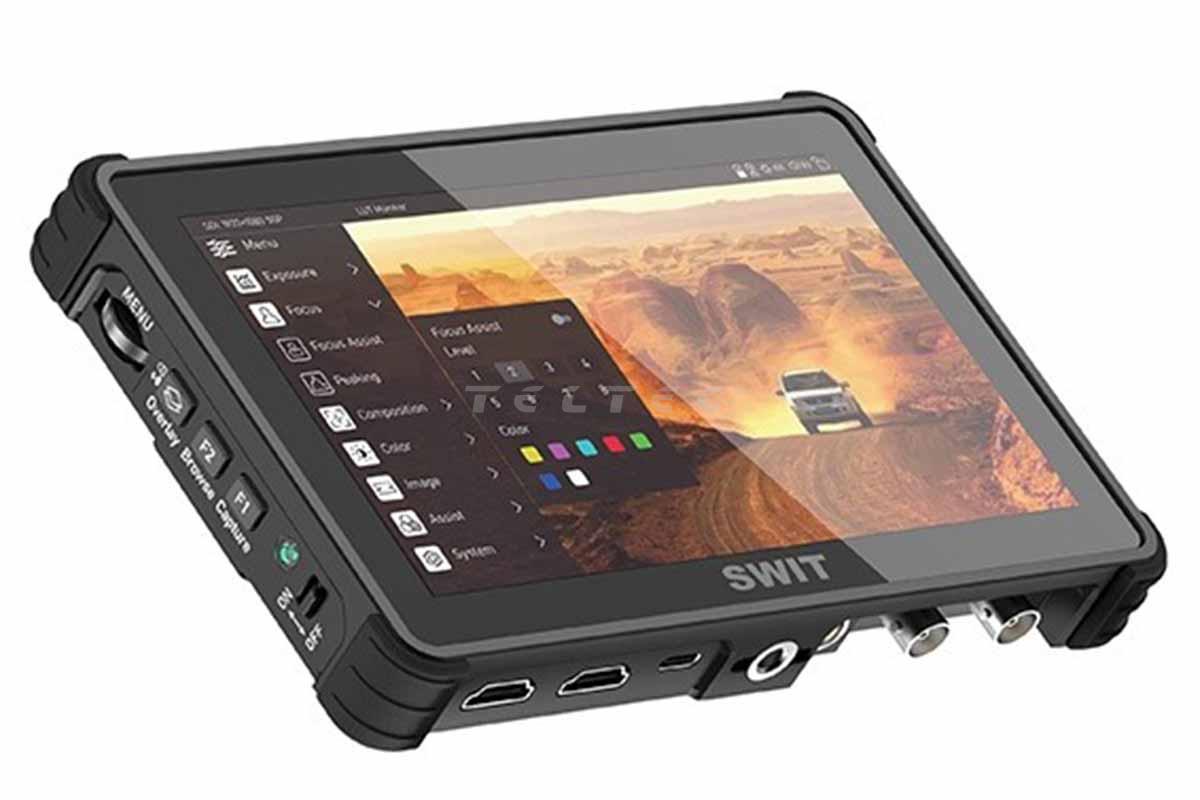

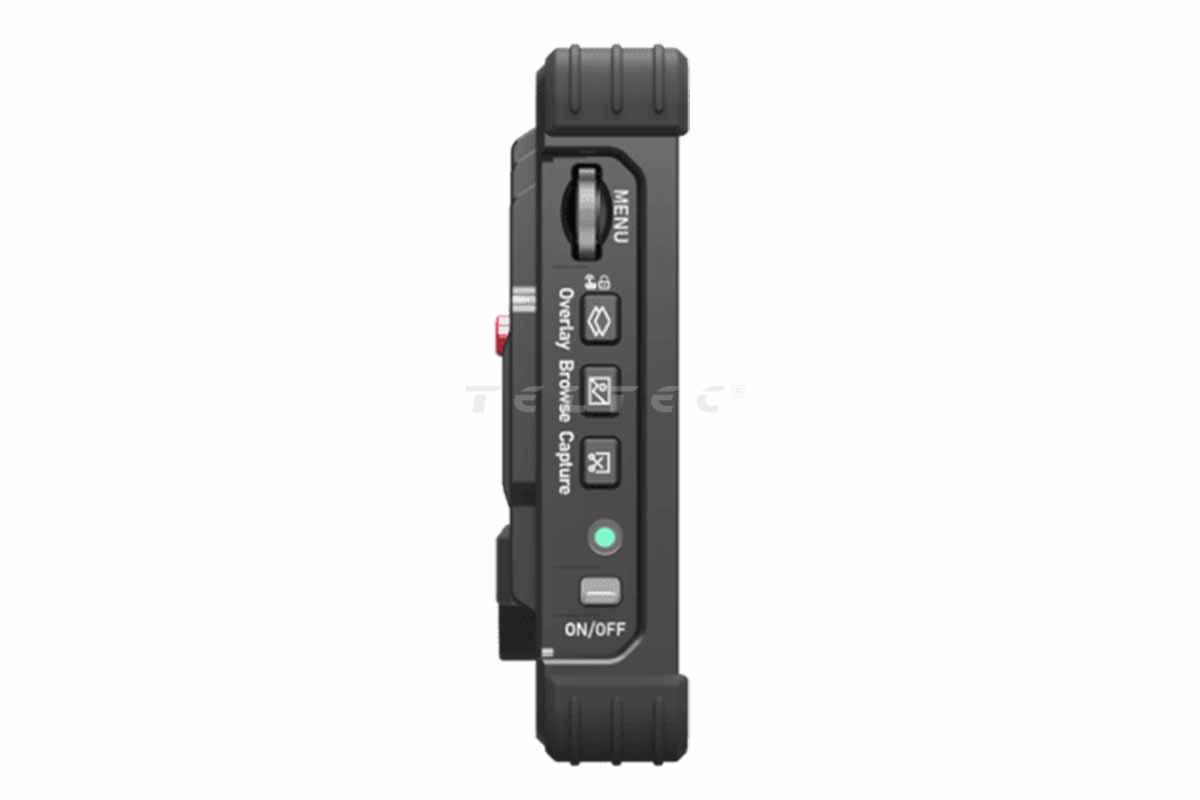

Bedient wird der K7 per Touch und Tasten: Doppeltippen öffnet das Hauptmenü, Wischen von unten die Schnellwerkzeuge, Wischen am linken bzw. rechten Rand regelt Hintergrundbeleuchtung und Lautstärke, mit zwei Fingern wird gezoomt. Eigene LUTs werden von der SD-Karte importiert, integriert sind DeLog-LUTs. Die LUT kann auch über SDI oder HDMI ausgegeben werden.

Zur Bildbeurteilung stehen Peaking, Zebra, False Color (ARRI oder Spectrum), Waveform, Vektorskop, Histogramm, Raster, Skalenmarken und Safe Area bereit. Ein Standbild wird auf die SD-Karte gespeichert und mit einstellbarer Transparenz über das Live-Bild gelegt, um den Bildausschnitt zwischen Einstellungen abzugleichen. Anamorphotisches De-Squeeze ist von 0,5x bis 2x einstellbar, inklusive 1,25x und 1,5x. Vier Audiokanäle werden als Pegelanzeige dargestellt, abgehört wird über den 3,5-mm-Ausgang. Für den Akkubetrieb nimmt der K7 zwei NP-F-Akkus auf, die im laufenden Betrieb gewechselt werden können.

Hauptmerkmale

• Größe: 7 Zoll
• Monitortyp: On-Camera-Monitor
• Display: optisch gebondeter Full-HD-Touchscreen
• Auflösung: 1920 x 1080, 16:9
• Helligkeit: max. 2800 nits
• Kontrastverhältnis: 1000:1
• Bildwinkel: 160° horizontal und vertikal

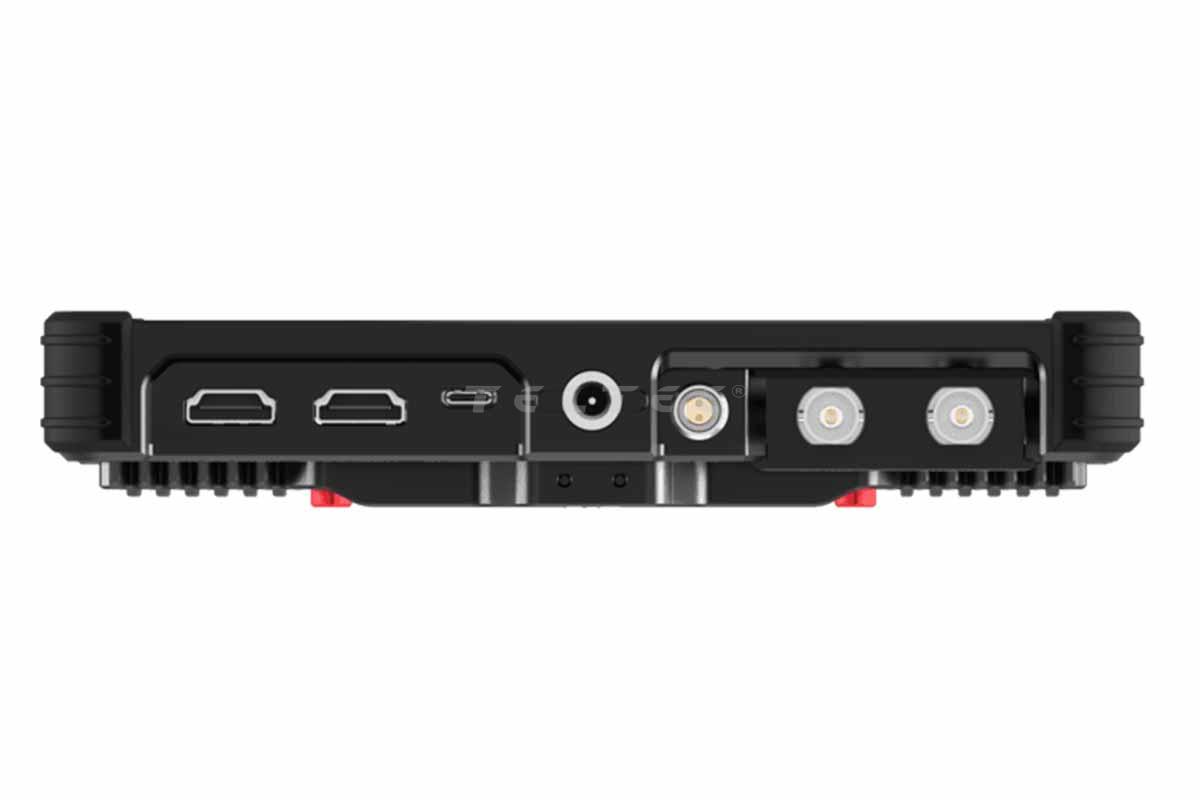

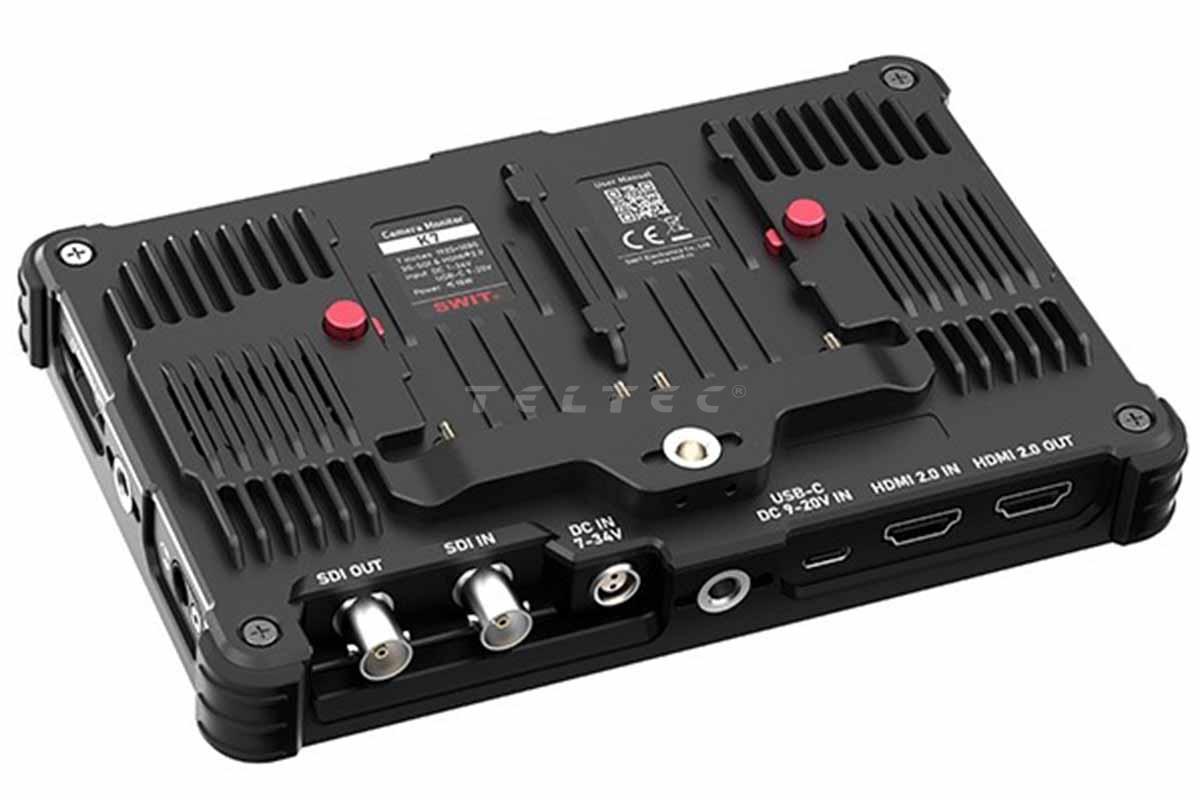

• Anschlüsse: 3G/HD-SDI In/Out, HDMI 2.0 In/Out (bis 4K60p), Cross-Conversion, 3,5-mm-Audioausgang, SD-Kartenslot
• LUTs: integrierte DeLog-LUTs, Import eigener LUTs, LUT-Ausgabe über SDI und HDMI
• Analyse-Tools: Peaking, Zebra, False Color, Waveform, Vektorskop, Histogramm, Referenzbild-Overlay, De-Squeeze

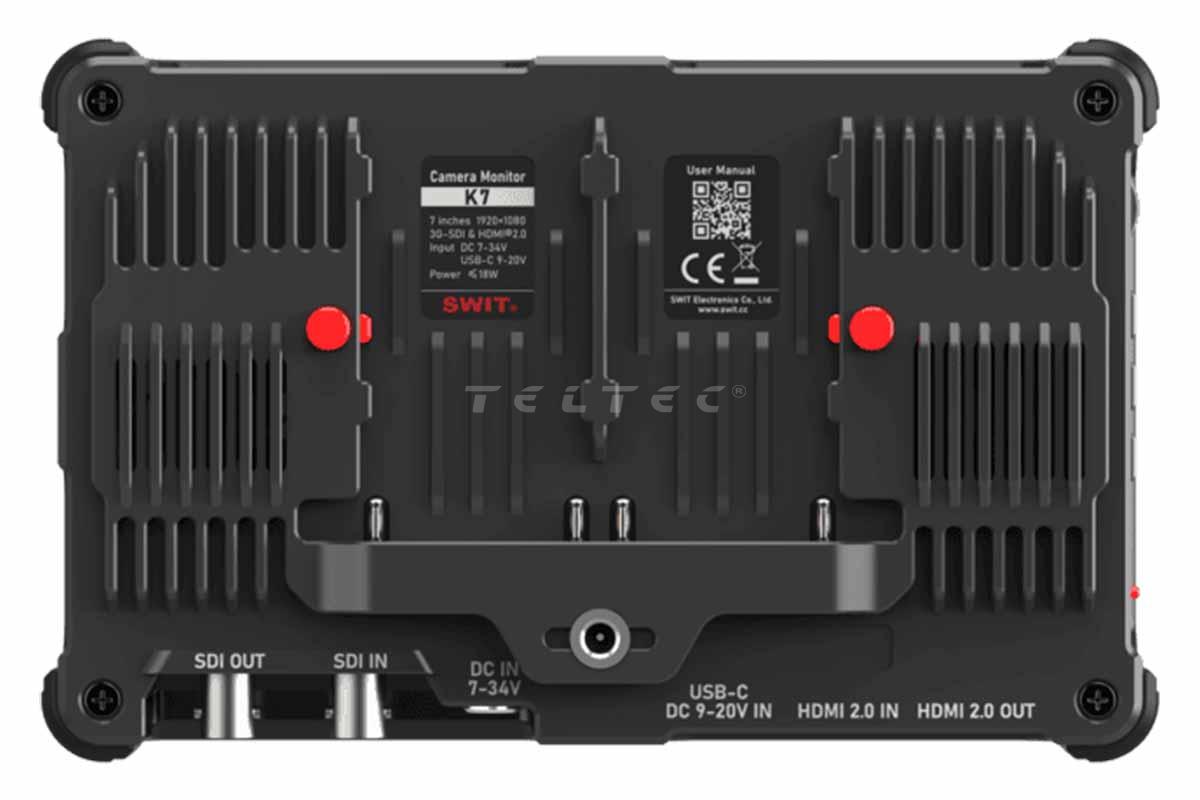

• Stromversorgung: 2x NP-F (Hot-Swap), 2-Pin-DC 7–34 V, USB-C PD 9–20 V

Lieferumfang

• 1x Swit K7 Cine Monitor
• 1x SD-Karte 4 GB (für LUTs und Firmware)

Garantie

• 2 Jahre eingeschränkte Herstellergarantie
  1 Jahr auf das LCD Panel

Technische Daten

FAQs

Welche Signale verarbeitet der Swit K7?

Über SDI bis 2048 x 1080p60, über HDMI 2.0 bis 4096 x 2160p60. Beide Eingänge haben einen Loop-Ausgang, die integrierte Cross-Conversion wandelt zwischen SDI und HDMI.

Wie wird der Swit K7 mit Strom versorgt?

Über zwei NP-F-Akkus mit Hot-Swap, einen 2-Pin-DC-Eingang mit 7–34 V oder USB-C Power Delivery mit 9–20 V. Die Leistungsaufnahme liegt bei maximal 18 W.

Welche LUT-Funktionen bietet der Swit K7?

Integrierte DeLog-LUTs, den Import eigener LUTs von der SD-Karte und die LUT-Ausgabe über SDI oder HDMI. Eine 4-GB-SD-Karte für LUTs und Firmware gehört zum Lieferumfang.

Unterstützt der Swit K7 anamorphotisches De-Squeeze?

Ja, einstellbar von 0,5x bis 2x, darunter 1,25x und 1,5x.

Was ist im Lieferumfang des Swit K7 enthalten?

Der Monitor und eine 4-GB-SD-Karte. Käfig und Sonnenblende sind als Kit MA-K7CAGE separat erhältlich. Dieser Artikel ist die Einzelversion, nicht das Professional Package.

Zubehör und Systemintegration

• Zwingend benötigt: Stromversorgung über NP-F-Akkus, 2-Pin-DC-Quelle (7–34 V) oder USB-C-PD-Netzteil (9–20 V)
• Häufig sinnvoll: SDI- oder HDMI-Kabel passend zur Kamera
• Optional: Swit MA-K7CAGE Monitor-Käfig mit Sonnenblende

Das sollte man vor dem Kauf wissen

• SDI ist als 3G/HD-SDI ausgeführt. 4K-Signale werden nur über HDMI angenommen, über SDI maximal 2048 x 1080p60.
• Käfig und Sonnenblende sind nicht im Lieferumfang enthalten. Sie sind als Kit MA-K7CAGE separat erhältlich.
• Dieser Artikel ist die Einzelversion des K7. Das Professional Package ist ein eigener Artikel.

Beratung zur Systemzusammenstellung

Beim Swit K7 hängt die Zusammenstellung von Signalweg, Stromversorgung und Montage ab: ob die Kamera per SDI oder HDMI angebunden wird und ob das Signal über die Cross-Conversion weitergegeben werden soll. Zu klären ist außerdem die Versorgung über NP-F-Akkus, eine 2-Pin-DC-Quelle am Rig oder USB-C PD sowie der Einsatz des Käfigs MA-K7CAGE mit Sonnenblende.

Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: vom Videosignal und Monitoring bis zur passenden Montage und Stromversorgung.
