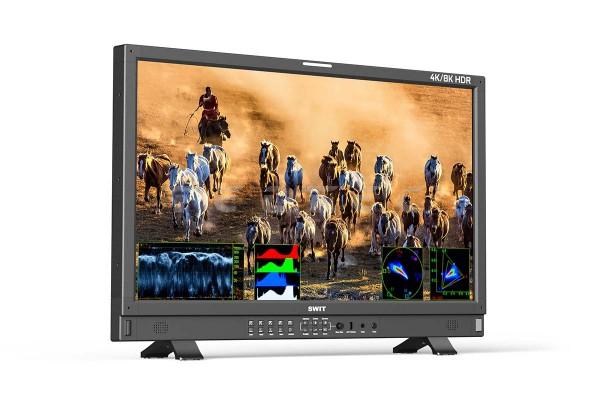

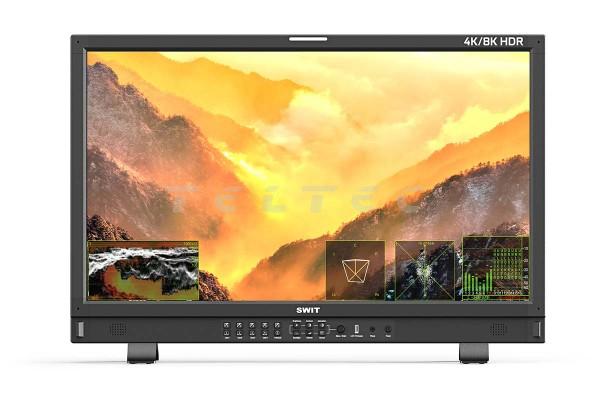

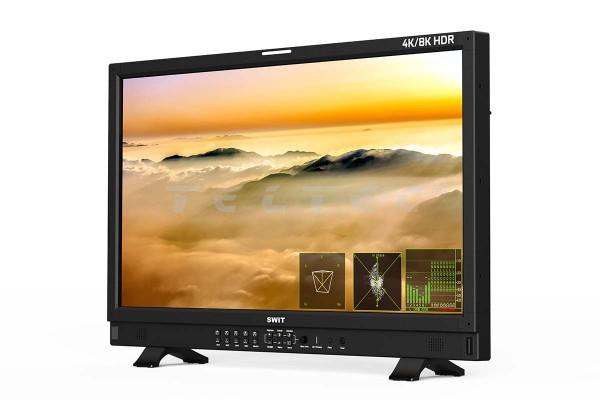

Swit BM-U325HDR QLED Studio Monitor
31,5" 4K/8K 12GSDI HDR QLED Studio Monitor
Der Swit BM-U325HDR QLED Studio Monitor ist ein 31,5" QLED 4K/8K HDR Monitor mit einer 1000nits High Bright LED Hintergrundbeleuchtung. Das Gerät verfügt über 4x 12GSDI-In- und Out-Ports, mit Single Link 4K, Quad Link 4K oder Quad Link 8K, wobei der Quadlink 4K/8K sowohl den SQD- als auch den 2SI-Modus unterstützt. Eine Auflösung von 4Kp60 wird über den HDMI-Anschluss erreicht. Zusätzlich kann separat ein SFP-Modul erworben werden, das 12GSDI und ST2110 IP via SFP ermöglicht. Darüber hinaus unterstützt der Monitor vier voneinander unabhängige 4K-Eingänge für Quadview sowie die Picture-by-Picture oder Picture-in-Picture-Modi zweier beliebiger Eingänge. Zwischen dem LCD-Bildschirm und der LED-Hintergrundbeleuchtung befindet sich eine Quantum-Dot-Schicht, die das LED-Spektrum hinsichtlich der Reduzierung des Blau-Anteils und zum Ausgleich des RGB-Peaks, ändert und einer Ermüdung der Augen entgegenwirkt. Über die Payload ID werden automatisch Einstellungen zu HDR/SDR EOTFs, Farbgamut, Farbraum oder Farbtiefe des Videoeingangssignals gesetzt. Für die Produktion in HDR und SDR steht die Multi CG- und EOTF-Ansicht zur Verfügung. Dabei wird ein Eingangssignal in vier Fenstern mit verschiedenen HDR/SDR-Gamma- und Farbspektren simultan dargestellt, um eine möglichst genaue Referenz zu erhalten. Abschließend verfügt der Monitor über eine Audio/Video-Latenz von unter 0,01 Frames, unterstützt die Anzeige von 16 eingebetteten Audiometern sowie die Ausgabe zweier beliebiger Audiokanäle über Lautsprecher oder den 3,5-mm-Kopfhöreranschluss und ermöglicht die Fernsteuerung über einen Webbrowser, um Einstellungen des Monitors vozunehmen.
Hauptmerkmale
- 31,5" QLED Panel, 3840 x 2160 Auflösung
- 1000 nits High Bright LED Hintergrundbeleuchtung
- 100% DCI-P3-Farbraumabdeckung
- VICO 1,97 A-Klasse augenschonendes LCD
- 12GSDI 4-in 4-out, 8K-Input ready, HDMI2.0-Eingang
- 12GSDI über SFP-Glasfasereingang (optional)*
- ST2110 IP über SFP-Glasfasereingang (optional)*
- SFP Fiber 12G Eingang konvertiert in 12GSDI Ausgang
- 4-Input-Quadview, 2 beliebige Eingänge mit PBP/PIP-Ansicht
- HLG/PQ/S-log3 HDR, automatische Einstellung der Nutzlast-ID
- 3DLUT Auto-Selbst-Kalibrierung ohne PC
- Audio/Video Zero-Latency für Postproduktion
- eingebaute Multi-Kamera Delog Luts bis 709/HLG/PQ
- User 3DLUTs über USB hochladen
- Waveform / Vektor / Histogramm / Eye Pattern
- Fokus-Assistent / False Color / Zebra
- 16-Kanal-Audiometer / Lissajous
- 5.1 & 7.1 Surround-Sound Phasenmuster
- Remote Steuerung über IP-Webserver
*SFP-Modul ist separat erhältlich, nicht im Lieferumfang enthalten
Lieferumfang
- 1x Swit BM-U325HDR QLED Studio Monitor
Garantie
- 2 Jahre eingeschränkte Herstellergarantie
1 Jahr auf das LCD-Panel
Technische Daten
Display |
|
LCD-Größe | 31,5" |
Anzeigebereich | 697,3 x 392,2 mm |
Auflösung | 3840 x 2160 |
Seitenverhältnis | 16:9 |
Helligkeit | 1000 Nits |
Kontrast | 1000:1 |
Farbtiefe | 10-Bit 1,073G Farben |
Signalverarbeitung | 18-Bit |
Blickwinkel | 178° (H) 178° (V) |

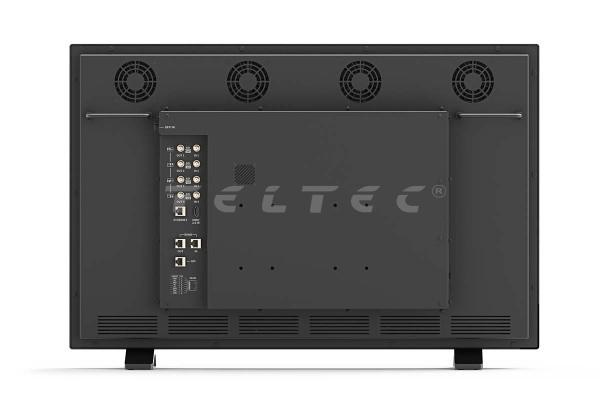

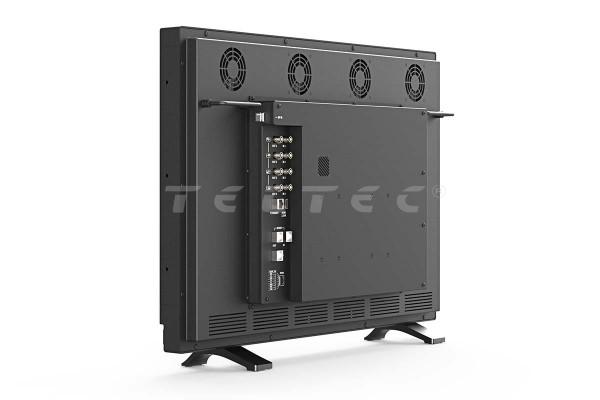

Eingänge |
|
SDI | 4x BNC (12G/6G/3G/HD/SD-SDI-Eingang) |
HDMI | 1x HDMI 2.0 |
SFP | 1x Glasfasereingang (mit optionalem SFP-Adapter) |
RS485 | 1x TSL 3.1/4.0 UMD input 1x GPI (Tally) |
RJ45 | 1x 1000M Ethernet-Eingang für Webserver-IP-Steuerung |
Ausgänge |
|
SDI | 4x 12G/6G/3G/HD/SD-SDI Loop-Out |
Analog Audio | 3,5-mm-Klinkenstecker, Kopfhörer und Lautsprecher |
RS485 | 1x TSL 3.1/4.0 UMD Ausgang |
Videoformate |
|
SDI 1/2/3/4 IN/OUT, SDI via SFP (optional) |
4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 2048×1080i (50 / 59.94 / 60) 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 1080i (60 / 59.94 / 50) 1080psf (30 / 29.97 / 25 / 24 / 23.98) 720p (60 / 59.94 / 50) 480i (59.94) 576i (50) |
4K Quad-Link SDI IN/OUT (jeder Kanal) | 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
8K Quad-Link SDI IN/OUT (jeder Kanal) | 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
HDMI IN | 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 1080i (60 / 59.94 / 50) 720p (60 / 59.94 / 50) |
Allgemein |
|
Eingangsspannung | AC 100-240V, 50/60 Hz |
Leistungsaufnahme | ≤ 200 W |
Betriebsumgebung | 0 °C bis 50 °C; 10 % - 90 % |
Lagerumgebung | - 15 °C bis 60 °C, 10 % - 90 % |
Abmessungen | 753,5 x 490 x 110,1 mm |
Gewicht | 16 kg |
