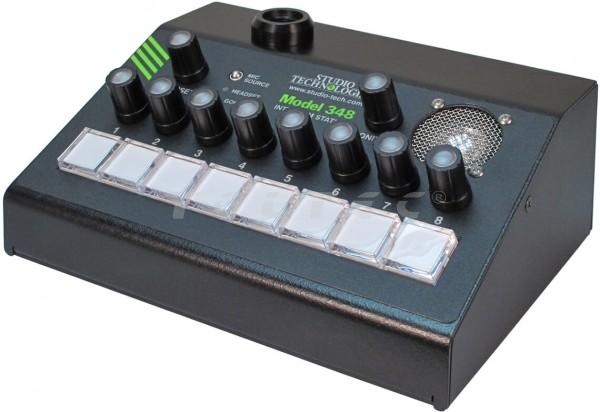

Studio Technologies Model 348

Intercom Station mit 8 Talk-and-Listen-Audiokanälen für Dante-Netzwerke

: 12282923.jpg : 12282923_3.jpg : 12282923_4.jpg : 12282923_2.jpg

Studio Technologies
Artikelnummer: 12282923
€ 1.845,00
Brutto:€ 2.195,55
zzgl. Versandkosten
Lieferzeit:
Liefertermin offen
Liefertermin offen
Alternativen auf Lager
Auf die Wunschliste
Beschreibung Beratung Medien Infos zu Hersteller & Produktsicherheit
Beschreibung
Die Studio Technologies Modell 348 Intercom Station bietet acht unabhängige Sprech- und... mehr
Menü schließen
Produktinformationen "Studio Technologies Model 348"

Die Studio Technologies Modell 348 Intercom Station bietet acht unabhängige Sprech- und Hörkanäle, die mit Dante® Audio-over-Ethernet-Netzwerken kompatibel sind. Das Tischgerät ist als Audiokontrollzentrum für Produktions- und Supportpersonal in zahlreichen Anwendungsbereichen konzipiert, darunter Sport- und Nachrichtenübertragungen im Fernsehen, Live-Events, Theater, Industrie, Luft- und Raumfahrt und Corporate AV. Die Kanäle des Modells 348 können Teil von virtuellen "Party-Lines" sein, die mit anderen kompatiblen Geräten erstellt werden, oder direkt in Punkt-zu-Punkt-Intercom-Implementierungen verwendet werden. Die Bandbreite an Ressourcen macht es einfach, das Modell 348 lokal oder als Teil einer REMI- oder "At-Home"-Implementierung mit verschiedenen geografischen Standorten zu verwenden. Zusätzlich zu den Intercom-Anwendungen kann das Gerät mehrere unabhängige IFB-Kanäle (Talent Cue) erstellen. Andere Anwendungen profitieren von der Fähigkeit des Modells 348, auf einfache Weise Monitormischungen aus den Audiokanälen des Dante-Empfängers (Eingang) zu erstellen. Dies macht das Gerät zu einer praktikablen Wahl für reine Abhörszenarien.

Hauptmerkmale

  • Dante Audio-Over-Ethernet-Technologie
  • 8 Talk-and-Listen-Audiokanäle, welche für Intercom, Talent Cueing (IFB) und REMI/At-Home Anwendungen konfiguriert werden können
  • jeder der 8 Kanäle kann individuell konfiguriert werden

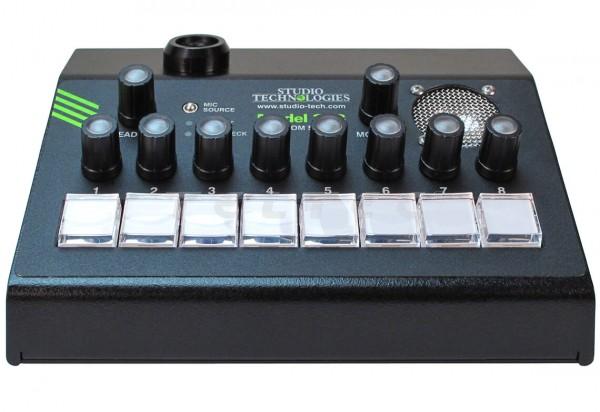

  • 8 RGB-beleuchtete Drehregler, über die das Level der Dante-Signalquellen bestimmt wird
  • ideal für Sport- und Nachrichten-Broadcasts, Live Events, Theater, Corporate AV und eSports-Anwendungen
  • schnelles Konfigurieren aller Betriebsparameter erfolgt mittels STcontroller-Software
  • mit anderen Dante-fähigen Produkten von Studio Technologies können eine große Palette von Intercom, Talent Cueing und Audio Monitoring Anwendungen unterstützt werden
  • exzellente Audio-Qualität
  • unterstützt Broadcast- und Intercom-Style-Headsets mit dynamischen oder Elektret-Mikrofonen mittels 5-Pin (weiblich) XLR-Verbindung oder Schwanenhals-Mikrofone mittels 1/4" Schwanenhals-Verbindung
  • die Main Firmware wird über den USB-Port an der Rückseite des Geräts geupdatet; die Dante-Firmware wird über Ethernet geupdatet

Lieferumfang

  • 1x Model 348 Intercom Station

Garantie

  • 3 Jahre Herstellergarantie

Technische Daten

Stromquellen
  • Power-over-Ethernet (PoE): Klasse 3 mittlere Leistung, ≤12,94 Watt) nach IEEE® 802.3af
  • DC-Eingang: 10 bis 18 Volt DC, maximal 1,1 A bei 12 Volt DC (kann über das optionale PS-DC-02 gespeist werden)

Netzwerk-Audio-Technologie


Typ Dante Audio-über-Ethernet
AES67-2018-Unterstützung Ja, wählbar ein/aus
Unterstützung von Dante Domain Manager (DDM) Ja
Ethernet-Schnittstellen-Konfiguration Geschaltet oder Redundant
Bittiefe 16, 24, oder 32
Abtastrate 48 kHz
Dante-Empfänger (Eingang) Kanäle 16
Dante-Sender (Ausgang) Kanäle 12
Dante-Audio Flows 32; 16 Sender, 16 Empfänger
Interne digitale Audioverarbeitung 32-Bit, fixed
Eingangs-zu-Ausgangs-Audioverarbeitungslatenz <200 uSec
Nominaler Eingangs- und Ausgangspegel -20 dBFS
Netzwerkschnittstellen 2, primär-PoE und sekundär
Typ 1000BASE-T Gigabit Ethernet (GigE) nach IEEE 802.3ab (10 und 100 Mb/s werden nicht unterstützt)
Power-over-Ethernet (PoE) gemäß IEEE 802.3af (gilt nur für Primary-PoE-Netzwerkschnittstelle)

Mikrofoneingang - Headset


Kompatibilität - Headset A Ein- oder Zwei-Ohr-Rundfunkmikrofon mit dynamischem oder Elektret-Mikrofon (mit Niederspannungs-Gleichstrom versorgt): Pin 1 Mikrofon gemeinsam; Pin 2 Mikrofon; Pin 3 Telefone gemeinsam; Pin 4 Telefone links; Pin 5 Telefone rechts
Kompatibilität - Headset B CTIA™/AHJ-Konfiguration (verwendet normalerweise ein Elektret-Mikrofon): Spitze Telefone links; Ring 1 Telefone rechts; Ring 2 gemeinsam; Sleeve Mic
Typ unsymmetrisch
Mikrofonspeisung 3,3 Volt DC über 2,00-k-Widerstand, wählbar ein/aus
Impedanz 1 kOhm, nominal, Mikrofon ausgeschaltet; 690 Ohm, nominal, Mikrofon eingeschaltet
Verstärkung 26, 32, 38, 44, 50 dB, wählbar
Frequenzgang -4 dB bei 30 Hz, -2,6 dB bei 40 Hz, -1,8 dB bei 50 Hz, -2,4 dB bei 10 kHz, -3,8 dB bei 20 kHz
Verzerrung (THD+N) <0,09%, gemessen bei -20 dBFS, 22 Hz bis 22 kHz Bandbreite, 38 dB Verstärkung
Dynamikbereich >93 dB, A-bewertet, 26 dB Verstärkung

Mikrofoneingang - Schwanenhals


Kompatibilität GME-3-12 von Studio Technologies
Mikrofonspeisung 3,3 Volt DC über 2,49-k-Widerstand
Impedanz 3,3 kOhm, nominal
Verstärkung 12, 18, 24, 30, 36, 42 dB, wählbar
Frequenzgang -3,0 dB bei 40 Hz, -2,0 dB bei 50 Hz, -2,0 dB bei 16 kHz, -3,0 dB bei 20 kHz
Verzerrung (THD+N) <0,04%, gemessen bei -20 dBFS, 22 Hz bis 22 kHz Bandbreite, 36 dB Verstärkung
Dynamikbereich >97 dB, A-bewertet, 12 dB Verstärkung

Kompressor


Anwendung für Headset- und Schwanenhalsmikrofon-Audio
Schwellenwert 1 dB über dem Nennpegel des Dante-Senders (Ausgang) (-19 dBFS) (-13 dBFS, wenn die Verstärkung des Schwanenhalsmikrofons auf 42 dB eingestellt ist)
Slope 2:1
Status-LED Kompressor aktiv

Headset-Kopfhörerausgang


Typ 2-Kanal (Stereo)
Kompatibilität für den Anschluss an Stereo- (Zweikanal) oder Mono-Kopfhörer (Einkanal) mit einer Nennimpedanz von 50 Ohm oder mehr
Maximale Ausgangsspannung: 3,0 Vrms, 1 kHz, 150-Ohm-Last
Frequenzgang 20 Hz bis 20 kHz, +0/-1 dB
Verzerrung (THD+N) <0.02%
Dynamikbereich >93 dB
Dämpfung (Attenuation) 0, 6, 12, 18 dB, konfigurierbar

Lautsprecher-Monitor-Ausgang


Typ einkanalig (monaural)
Lautsprecher 1,3-Zoll (32 mm) Durchmesser
Maximale Leistung 4 Watt RMS, nominal
Frequenzgang 150 Hz bis 20 kHz, ±3 dB
Abschwächung (Attenuation) 0, 6, 12, 18 dB, konfigurierbar

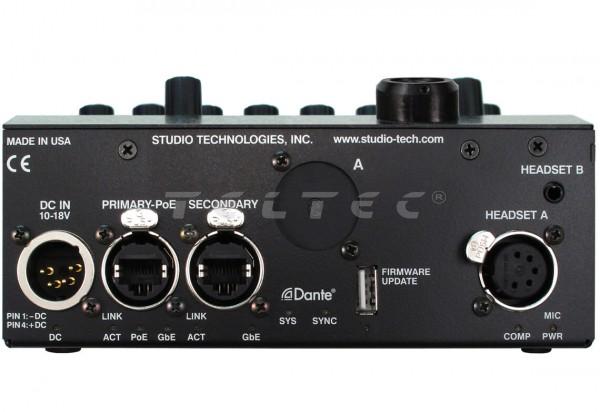

Anschlüsse


Headset A 5-polige XLR-Buchse
Headset B 3,5-mm-4-Leiter-TRRS-Klinkenbuchse, gemäß japanischem Standard JEITA/EIAJ RC-5325A
Schwanenhalsmikrofon 3-Leiter ¼-Zoll mit 7/16-20 UNF-Gewindebuchse; Madenschraube 4-40 UNC mit Innensechskant ermöglicht die Befestigung des Mikrofons in der Buchse
Ethernet 2 Neutrik NE8FBH etherCON RJ45-Buchsen (kompatibel mit etherCON CAT5-Steckern)
DC-Eingang 4-poliger XLR-Stecker (Pin 1 negativ, Pin 4 positiv)
USB Typ-A-Buchse (wird nur für Firmware-Updates verwendet)
Eingänge für die Fernbedienung 3-polige Stiftleiste auf der Hauptplatine des "Broadway".
Headset-Mikrofoneingang 3-polige Stiftleiste auf der Analogplatine
Ausgang für Headset-Telefone 3-polige Stiftleiste auf der analogen Leiterplatte

Abmessungen (gesamt)


Breit 16,5 cm
Hoch 7,4 cm
Tief 12,5 cm
Gewicht 0,95 kg
