Sonnet Thunderbolt 5 Upgrade Kit for Echo III

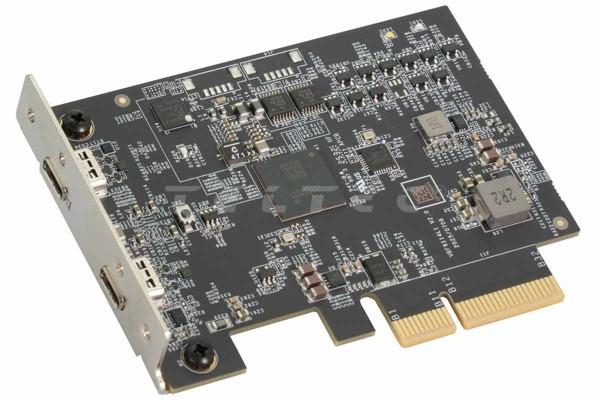

Sonnet Thunderbolt 5 Upgrade Kit for Echo III ist eine Thunderbolt-5-Interface-Upgrade-Karte für die Erweiterungssysteme Echo III Desktop und Echo III Rackmount sowie für das Echo III Module. Die Karte ersetzt die vorhandene Thunderbolt-3-Interfacekarte und bindet das System über Thunderbolt 5 mit 80 Gbit/s an den Computer an. Bei Anschluss an einen Thunderbolt-5-Port des Computers stehen den installierten PCIe-Karten bis zu 3500 MB/s PCIe-Bandbreite zur Verfügung. Das sind bis zu 27 % mehr als mit der ursprünglichen Schnittstelle. Von den zwei Thunderbolt-5-Ports der Karte verbindet einer den Computer, der zweite nimmt Thunderbolt- oder USB-Peripherie auf. Zum Lieferumfang gehören ein 0,8 m langes Thunderbolt-5-Kabel und die ThunderLok-A Kabelsicherung.

Das Wichtigste in 4 Punkten

• Thunderbolt-5-Upgrade für Echo III Desktop, Echo III Rackmount und Echo III Module mit Thunderbolt-3-Interfacekarte
• bis zu 3500 MB/s PCIe-Bandbreite an einem Thunderbolt-5-Port des Computers, bis zu 27 % mehr als mit der ursprünglichen Schnittstelle
• zweiter Thunderbolt-5-Port für Peripherie: bis zu vier zusätzliche Thunderbolt-Geräte oder ein USB-Gerät, 15 W für busgespeiste Geräte
• 0,8 m Thunderbolt-5-Kabel und ThunderLok-A Kabelsicherung im Lieferumfang

Für wen ist das Sonnet Thunderbolt 5 Upgrade Kit for Echo III geeignet?

Das Upgrade richtet sich an Anwender, die bereits ein Echo III Desktop, Echo III Rackmount oder Echo III Module mit Thunderbolt-3-Interfacekarte betreiben und das System an einem Computer mit Thunderbolt 5 nutzen. Statt das gesamte Erweiterungssystem zu ersetzen, wird nur die Interfacekarte getauscht. Gehäuse und installierte PCIe-Karten bleiben im Einsatz.

Die höhere PCIe-Bandbreite ist vor allem für PCIe-Karten mit hohem Datenaufkommen relevant. Dazu zählen etwa 4K- und 8K-Video-I/O-Karten mit mehreren Kanälen, Ethernet-Adapter mit mehreren 10- oder 25-Gigabit-Ports und NVMe-SSD-Karten. Typische Einsatzumgebungen sind Schnitt- und Postproduktionsplätze sowie Rack-Installationen, in denen mehrere PCIe-Karten extern an einem Computer betrieben werden.

In der Praxis

Nach dem Austausch der Interfacekarte wird der Computer über das mitgelieferte 0,8 m Thunderbolt-5-Kabel mit dem ersten Port der Karte verbunden. Der zweite Port steht für weitere Geräte zur Verfügung. Dort lassen sich Thunderbolt-5-, -4- und -3-Peripheriegeräte in Reihe anschließen, bis zu vier zusätzliche Thunderbolt-Geräte. Alternativ nimmt der Port ein USB-Gerät mit 80, 40, 20 oder 10 Gbit/s auf, wenn ein passendes Kabel oder ein passender Adapter verwendet wird. Busgespeiste Geräte erhalten über diesen Port bis zu 15 W.

Die Thunderbolt-Ports der Karte besitzen Gewindebohrungen für die ThunderLok-A Kabelsicherung. Sie fixiert das Thunderbolt-Kabel an der Karte, damit es sich nicht versehentlich löst. Das ist vor allem bei Rack-Installationen und häufig bewegten Arbeitsplätzen relevant.

Die maximale PCIe-Bandbreite von 3500 MB/s ist ein Gesamtwert für das System. Sie ist durch den PCIe-3.0-Bridge-Chip begrenzt, den die Dreislot-Erweiterung des Echo III benötigt.

Hinweise

• Die Karte ersetzt die vorhandene Thunderbolt-3-Interfacekarte des Echo III Systems.
• Die PCIe-Bandbreite von bis zu 3500 MB/s gilt bei Anschluss an einen Thunderbolt-5-Port des Computers.
• Die Gesamtbandbreite ist durch den PCIe-3.0-Bridge-Chip des Dreislot-Systems begrenzt.

Hauptmerkmale

• Thunderbolt-5-Interface-Upgrade-Karte mit 80 Gbit/s
• kompatibel mit Echo III Desktop, Echo III Rackmount und Echo III Module mit Thunderbolt-3-Interfacekarte
• ersetzt die vorhandene Thunderbolt-3-Interfacekarte
• bis zu 3500 MB/s PCIe-Bandbreite an einem Thunderbolt-5-Port, bis zu 27 % mehr als die ursprüngliche Schnittstelle
• 2x Thunderbolt 5: 1x Anschluss Computer, 1x Anschluss Peripherie
• zweiter Port für Thunderbolt-5/4/3-Peripherie, bis zu vier zusätzliche Thunderbolt-Geräte
• zweiter Port für USB-Geräte mit 80/40/20/10 Gbit/s über passendes Kabel oder passenden Adapter
• 15 W für busgespeiste Geräte am zweiten Port
• Gewindebohrungen für ThunderLok-Kabelsicherung

Lieferumfang

• 1x Thunderbolt 5 Interfacekarte
• 1x Thunderbolt 5 Kabel, 0,8 m
• 1x ThunderLok-A Kabelsicherung

Technische Daten

FAQs

Mit welchen Sonnet-Systemen ist das Sonnet Thunderbolt 5 Upgrade Kit for Echo III kompatibel?

Mit Echo III Desktop, Echo III Rackmount und Echo III Module, jeweils mit eingebauter Thunderbolt-3-Interfacekarte. Die Upgrade-Karte ersetzt diese Thunderbolt-3-Interfacekarte.

Wie viel PCIe-Bandbreite steht nach dem Upgrade zur Verfügung?

Bis zu 3500 MB/s bei Anschluss an einen Thunderbolt-5-Port des Computers. Das sind bis zu 27 % mehr als mit der ursprünglichen Schnittstelle. Der Wert ist eine Gesamtbandbreite für das System und durch den PCIe-3.0-Bridge-Chip der Dreislot-Erweiterung begrenzt.

Welche Geräte lassen sich am zweiten Thunderbolt-5-Port anschließen?

Thunderbolt-5-, -4- und -3-Peripheriegeräte, in Reihe bis zu vier zusätzliche Thunderbolt-Geräte. Alternativ lässt sich ein USB-Gerät mit 80, 40, 20 oder 10 Gbit/s über ein passendes Kabel oder einen passenden Adapter anschließen. Busgespeiste Geräte erhalten bis zu 15 W.

Ist ein Thunderbolt-Kabel im Lieferumfang enthalten?

Ja, ein 0,8 m langes Thunderbolt-5-Kabel gehört zum Lieferumfang. Es ist mit Thunderbolt-5-, -4- und -3- sowie USB4-Computern kompatibel. Zusätzlich liegt die ThunderLok-A Kabelsicherung bei.

Passt die Karte auch in andere Echo-Systeme?

Nein, die Karte ist für Echo III Systeme vorgesehen. Für Echo Express SE I, SE III und SE IIIe bietet Sonnet die Thunderbolt 5 Upgrade Card BRD-UPGRTB5-SE1 an. Für Echo II DV ist es die BRD-UPGRTB5-DV.

Zubehör und Systemintegration

• Zwingend benötigt: ein Echo III Desktop, Echo III Rackmount oder Echo III Module mit Thunderbolt-3-Interfacekarte.
• Häufig sinnvoll: ein Computer mit Thunderbolt-5-Port, da die PCIe-Bandbreite von bis zu 3500 MB/s an einem Thunderbolt-5-Port gilt.
• Systemergänzung: PCIe-Karten mit hohem Datenaufkommen, etwa Video-I/O-Karten, Ethernet-Adapter mit mehreren 10- oder 25-Gigabit-Ports oder NVMe-SSD-Karten, sowie Thunderbolt- und USB-Peripherie am zweiten Port.

Das sollte man vor dem Kauf wissen

• Die Karte passt nur in Echo III Systeme mit Thunderbolt-3-Interfacekarte. Für andere Echo-Systeme bietet Sonnet eigene Upgrade-Karten an.
• Die Bandbreite von bis zu 3500 MB/s setzt einen Thunderbolt-5-Port am Computer voraus. Der Bandbreitenzuwachs bezieht sich auf diesen Anschlussfall.
• Die Gesamtbandbreite bleibt durch den PCIe-3.0-Bridge-Chip begrenzt. Die 80 Gbit/s der Thunderbolt-5-Schnittstelle stehen den PCIe-Karten nicht vollständig zur Verfügung, da der Bridge-Chip für die Dreislot-Erweiterung erforderlich ist.
• Das Upgrade erfordert den Austausch der Interfacekarte. Die vorhandene Thunderbolt-3-Interfacekarte wird ersetzt.

Beratung zur Systemzusammenstellung

Vor dem Upgrade lohnt sich ein Blick auf das Gesamtsystem. Dazu gehört, welches Echo III System mit welcher Interfacekarte vorhanden ist und welche PCIe-Karten installiert sind. Ebenso relevant ist, ob der Computer einen Thunderbolt-5-Port bietet und welche Peripherie über den zweiten Port mitlaufen soll. Bei mehreren bandbreitenintensiven PCIe-Karten ist die Gesamtbandbreite von bis zu 3500 MB/s die entscheidende Planungsgröße.

Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: vom Echo-III-System und den installierten PCIe-Karten bis zur Anbindung an den Thunderbolt-5-Computer.
