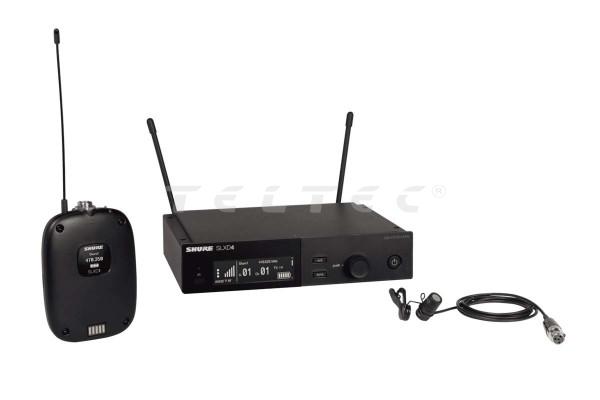

Shure SLXD14E/85-J53
Drahtloses System mit SLXD1 Taschensender und WL185 Lavalier-Mikrofon
Mit dem Aufruf des Videos erklären
Sie sich einverstanden, dass Ihre Daten an YouTube
übermittelt werden und dass Sie die Datenschutzerklärung
gelesen haben.
Auf die Wunschliste
Das Shure SLXD14E/85-J53 ist ein drahtloses System mit SLXD1 Taschensender und WL185 Lavalier-Mikrofon in der Frequenzbandversion J53 (562-606 MHz). Der SLXD1 Sender kann mit zwei AA-Batterien bis zu 8 Stunden oder einem Akku verwendet werden. Er bietet eine digitale 24-bit/48 kHz Audioqualität und eignet sich für drahtlose Sprach- und Instrumentenübertragungen bei Präsentationen, Musikevents und in Kirchen. Der Taschensender kann über die Sync Taste mit dem SLXD4 Empfänger per Infrarot synchronisiert werden. Der TQG-Anschluss eignet sich für den Anschluss verschiedener Mikrofon-Varianten und Instrumente. Der SLXD4 Empfänger liefert eine transparente 24-Bit-Audioqualität und absolut zuverlässige HF-Performance für jede Anwendung. Mit der Shure Wireless Workbench Software und der ShurePlus Channles App können Produktionen in Echtzeit gesteuert werden. Das WL185 ist ein professionelles Lavalier-Mikrofon mit Kondensatorkapsel und Nierencharakteristik. Die Richtcharakteristik kann durch austauschen der Kapsel wahlweise auf Superniere (R184B) oder Kugel (R183B) geändert werden. Das Mikrofon hat ein 1,2 m langes Kabel mit einem 4-poligen Miniaturstecker (TA4F), sowie eine Krawattenklammer welche in 90°-Intervallen gedreht werden kann.
Hauptmerkmale
- digitaler Drahtlosempfänger
- inkl. digitalem Taschensender und WL185 Lavaliermikrofon
- bis zu 44 MHz Schaltbandbreite
- Frequenzbandversion: J53 (562-606 MHz)
- Übertragungsbereich: 20 Hz bis 20 kHz mit linearem Frequenzgang
- schaltbare Sendeleistung 1/10 mW
- digitale 24-bit/48 kHz Audioqualität
- bis zu 8 Stunden Batterielaufzeit mit 2 AA Batterien
- 118 dB Dynamikumfang
- bis zu 32 Kanäle pro Frequenzband
- bis zu 12 kompatible Kanäle pro 8 MHz Band
- "Scan und Sync" Funktion
- TQG-Anschluss für verschiedene Mikrofon-Varianten und Instrumente
- kompatibel mit Shure Wireless Workbench Software und ShurePlus Channles App
- austauschbare Mikrofonkapseln
- drehbare Krawattenklemme
- inkl. Steckrast-Windschirm aus Schaumstoff
Lieferumfang
- 1x Shure SLXD4 Empfänger
- 1x Shure SLXD1 Taschensender
- 1x Shure WL185 Lavaliermikrofon
- 1x Steckrast-Windschirm aus Schaumstoff
- 1x Doppel-Krawattenklemme
- 1x 19"-Montagezubehör
- 2x Antennen
- 2x AA-Batterien
Garantie
- 2 Jahre Herstellergarantie
Technische Daten
SLXD1 |
|
Audio |
|
| Anschluss | 4-Pin-Mini-XLR (TA4M) |
| Pinbelegung | Pin 1: Masse Pin 2: Bias Spannung Pin 3: Audio Pin 4: aktive Last |
| Übertragungsbereich | 20 Hz bis 20 kHz |
| Dynamik Bereich | 118 dB |
| Impedanz | 1 MΩ |
| Maximaler Eingangspegel | 8,2 dBV |
| Äquivalentes Eingangsrauschen des Vorverstärkers | -118 dBV |
HF-Ausgang |
|
| Antennen-Typ | 1/4-Lambda-Antenne |
| Belegte Bandbreite | < 200 kHz |
| Modulation | Proprietäre Shure digitale Modulation |
| Sendeleistung | 1/10 mW schaltbar |
| Batterietyp | Lithium-Ionen-Akku oder 1,5-V-AA-Batterie |
| Gehäuse | PC/ABS |
| Maße | 98 x 68 x 25,5 mm |
| Gewicht | 89 g |
SLXD4 |
|
HF-Eingang |
|
| Nebenwellen-Unterdrückung | >75 dB |
| Anschluss | BNC |
| Impedanz | 50 Ω |
Audio-Ausgang |
|
| Pegelbereich | -18 dB bis +42 dB in 1-dB-Schritten |
| Pin-Belegung | 6,3-mm-Klinke: Symmetrisch (Spitze/Tip = Audio +, Ring = Audio -, Schaft/Sleeve = Masse) XLR: Symmetrisch (1 = Masse, 2 = Audio +, 3 = Audio -) |
| Impedanz | 6,3-mm-Klinke: 1,3 kΩ (670 Ω unsymmetrisch) XLR (Line): 400 Ω (200 Ω unsymmetrisch) XLR (Mic): 150 Ω |
| Maximaler Ausgangspegel | Klinke: +15 dBV XLR (Einstellung LINE): +15 dBV XLR (Einstellung MIC): -15 dBV |
| Mic/Line-Schalter | 30 dB Dämpfung |
| Schutz vor Phantomspannung | 6,3-mm-Klinke: Ja XLR: Ja |
Netzwerkdaten |
|
| Netzwerk-Schnittstelle | 10/100-Mbit/s Ethernet-Schnittstelle |
| Netzwerkadressierung | DHCP oder manuelle IP-Adresse |
| Maximale Kabellänge | 100 m |
| Spannungsversorgung | 15 V DC bei 600 mA (externes Netzteil) |
| Gehäuse | Verzinkter Stahl |
| Maße | 42 x 197 x 152 mm |
| Gewicht | 816 g |
WL185 |
|
| Wandlertyp | Kondensator |
| Richtcharakteristik | Niere |
| Frequenzbereich | 50 bis 17.000 Hz |
| Empfindlichkeit | dBV/Pa: -35.00 mvpa: 5.95 |
| Ausgangs-Impedanz | 1800 Ω |
| Äquivalentes Eigenrauschen | 28 dB(A) |
| Maximaler Schalldruckpegel | 130,5 dB |
| Ausgangsanschlüsse | TQG (TA4F, 4-Pin Mini) |
| Auswechselbare Kapsel | Ja |
| Erfordert Phantomspeisung (VDC) | +5 Vdc |
| Dynamikbereich | 102.5 dB |
| Polarität | Positiver Druck auf die Membran erzeugt positive Spannung an Pin 3 in Bezug auf Pin 1 |
