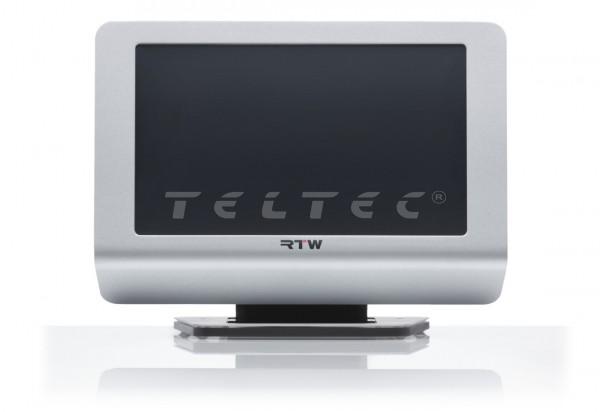

RTW TouchMonitor TM9

Basis-4-Kanal-PPM (Standard-Software)

• analog, digital, 3G-SDI, AoIP (je nach eingebauter Audio-Schnittstelle)

4-Kanal-Peakmeter:

• bis zu 4x Mono, 2x Stereo, 1x Stereo und bis zu 2x Mono (kein 3.1)

Anzeigen:

• max. 4 Kanäle insgesamt in max. 4 Gruppen
• Spitzenpegel
• Peak-Hold
• Numerischer Wert der Anzeige

Funktionen:

• Gain (+20 dB, +40 dB je nach Standard)
• Peak-Hold ein/aus
• Memory
• Reset

Analoge Skalen:

• DIN5: +5 .. -50 dB,
• Nordic: +12 .. -42 dB,
• BR IIa: 7 .. 1, BR IIa ext: 7..1,
• BR IIb: +12 .. -12 dB, BRIIb ext: +12..-12 dB,

Integrationszeit:

• entsprechend Standard oder 20 ms, 10 ms, 1 ms, 0,1 ms wählbar, British-Skalen auch 150 ms

Peakhold-Anzeige:

• 1 s, 2 s, 4 s, 10 s, 20 s, 30 s, manueller Reset oder aus

Wortbreite:

• 24 Bit

Digitale Skalen:

• TP60: +3 .. –60 dB
• Dig60: 0 .. –60 dB
• DIN5: +5 .. -50 dB,
• Nordic: +12 .. -42 dB,
• BR IIa: 7 .. 1, BR IIa ext: 7..1,
• BR IIb: +12 .. -12 dB, BRIIb ext: +12..-12 dB,

Headroom/Headroom Ref:

• einstellbar von 0 bis –20 dB in 1-dB-Schritten

Arbeitsbereich:

• einstellbar von 0 bis –20 dB in 1-dB-Schritten

Integrationszeit (Attack):

• wie der jeweilige Standard oder wählbar: Sample, 20 ms, 10 ms, 1 ms, 0,1 ms, British auch 150 ms

Zusatzverstärkung (Gain):

• +20 dB, +40 dB je nach Standard

Hochpassfilter:

• Off, 5 Hz, 10 Hz, 20 Hz

Peakhold-Anzeige:

• 1 s, 2 s, 4 s, 10 s, 20 s, 30 s, manueller Reset oder aus

Over-Anzeige-Dauer:

• 1 s oder manuell

Over-Anzeige PPM

• Ansprechschwelle: Full Scale, Full Scale -1LSB, Full Scale -2LSB, -0.1 dBFS, -0.5 dBFS, -1 dBFS, -2 dBFS, -3 dBFS
• Ansprechzeit: 1 bis 15 Samples
• Wortbreite: 16 bis 24 Bit, einstellbar

Over-Anzeige True Peak

• Ansprechschwelle: einstellbar

Anzeige:

• Bargraph, zusätzlicher Spot-Korrelator zwischen den PPM-Bargraphen

Skalenbereich:

• -1 r bis 0 bis +1 r

Standard-Farbeinstellung:

• rot: -1 r bis -0,1 r
• weiß: 0 r (-0,1 r bis +0,1 r)
• grün: +0,1 r bis +1 r

Ansprech-/Rücklaufzeit:

• 1,0 s/2,5 s

Anzeige:

• Kanal-Daten in Klartext-, Hexadezimal- oder Binär-Darstellung
• Kanal einstellbar
• Audio-Bit-Aktivität
• Hardware-Status

(Instrument arbeitet nur in Verbindung mit Studer® Vista Konsolen)

Anzeige:

• 1 Bargraph für Stereo- und Surround-Formate, bis zu 8 Bargraphen im Multi-Channel-Modus

Eingang:

• Daten-Stream via TCP/IP und LAN-Schnittstelle

Eingangsrouting:

• Auswahl der extern verfügbaren Streams

Marker:

• einstellbarer Schwellwert zur Definition des oberen und unteren Bereiches

Farben:

• 32 Farben für jeden Bargraph-Bereich

Hardware

• 1x 15-pol. Sub-D-F; VGA-Ausgang mit 1024 x 600 Pixel, 65.536 Farben, 60 Hz, zum Anschluss eines handelsüblichen 16:9 VGA-Monitors, wählbarer 4:3 Modus
• 1x 4-pol. Kleinspannungsstecker Typ 710 (DC)
• 2x USB A; USB 2.0 Full Speed-Anschlüsse für:
  • USB-Sticks zur Lizenzabwicklung, Preset-Export und -Import, Software-Updates
  • externe Computer-Maus zur Steuerung
  • externes Wacom®-Grafik-Tablet
• 1x GPIO (RJ-12-6P6C) für definierte Funktionen oder Preset-Aufruf
• 1x LAN (RJ-45)
